Product Description
معلومات عامة
|
الشركة المصنعة |
شنايدر إلكتريك |
|---|---|
|
رقم الموديل/القطعة |

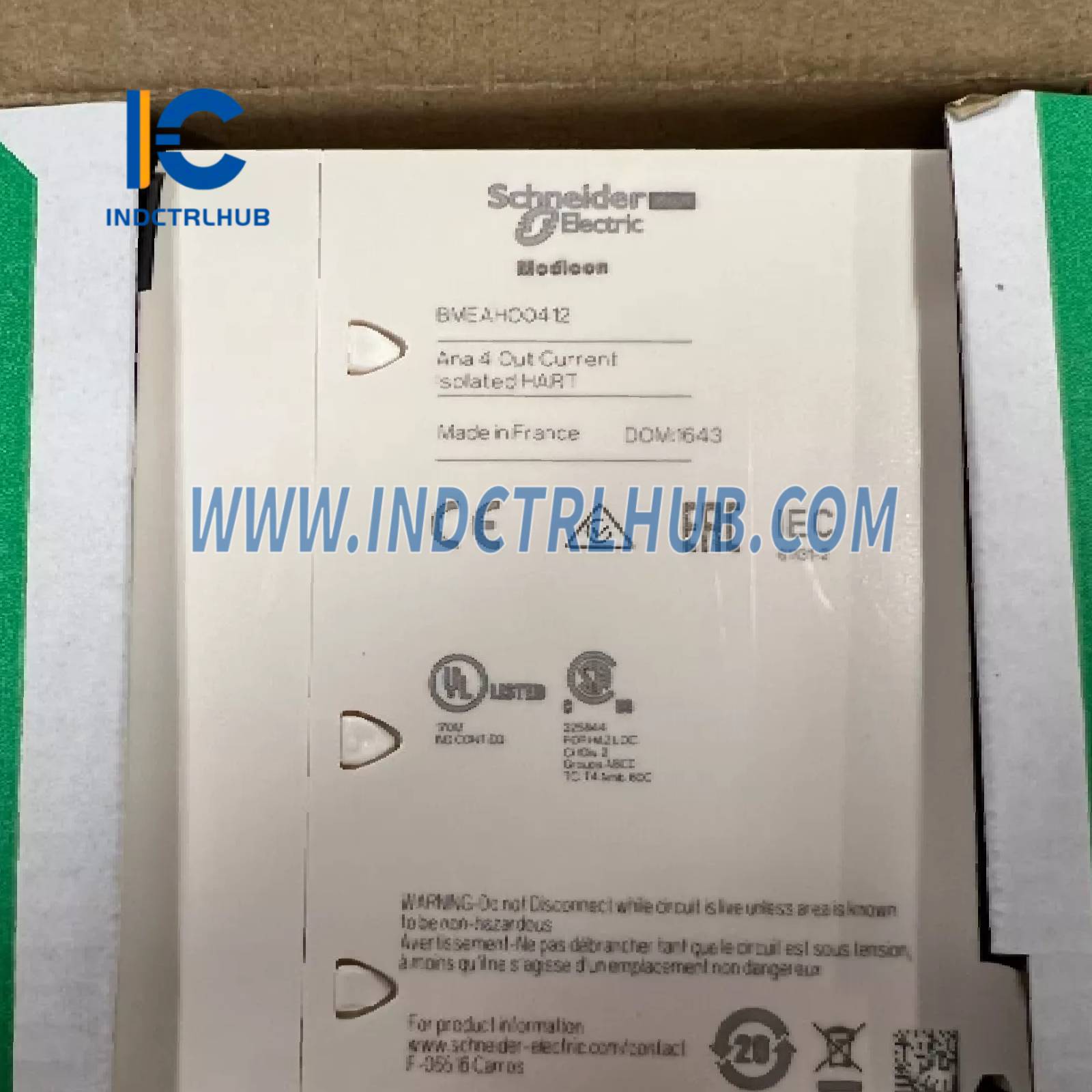

BMEAHO0412 |
|
وصف |
وحدة الإخراج التناظرية X80 – 4 مخارج HART – تيار معزول |
|
مجموعة المنتجات |
موديكون X80 |
|
نوع المنتج |
وحدة الإخراج التناظرية |
|
إدخال/إخراج خاص بالتطبيق |
هارت |
المعلومات التقنية
|
المعلمة |
مواصفة |
|---|---|
|
نوع الإخراج التناظري |
التيار: 4…20 مللي أمبير |
|
عدد المخرجات التناظرية |
4 |
|
دقة الإخراج |
15 بت + علامة |
|
الاتصال الكهربائي |
كتلة طرفية بـ 20 مخرج، Telefast |
|
مقاومة الحمل (أومي) |
600 أوم (0–20 مللي أمبير)، 570 أوم (0–21 مللي أمبير) |
|
العزل بين القنوات |
نعم (معزولة) |
|
جهد العزل |
- 1000 فولت تيار مستمر (من قناة إلى أخرى لمدة 60 ثانية) - 1400 فولت تيار مستمر (إلى الأرض والحافلة) |
|
خطأ القياس |
- 0.1% من المدى الكامل عند 25 درجة مئوية - 0.2% من المدى الكامل من 0–60 °م |
|
انجراف درجة الحرارة |
45 جزء في المليون/درجة مئوية |
|
الشيكات |
كشف السلك المكسور |
|
الوظيفة متاحة |
تعيين الإدخال/الإخراج |
|
الطوبولوجيا |
من نقطة إلى نقطة |
|
توافق المنتج |
معالج BMEP58…، لوحة خلفية BMEXBP…، ABE7CPA21، BMECRA31210، BMXFTB20… |
|
الوزن الصافي |
0.223 كجم |
المواصفات البيئية
|
المعلمة |
قيمة |
|---|---|
|
درجة حرارة التشغيل |
0…60 درجة مئوية |
|
الامتثال للمعايير |
EN/IEC 61010-2-201، EN/IEC 61131-2، UL 61010-2-201، CSA C22.2 رقم 61010-2-201 |
|
الشهادات |
CE، RCM، CSA، EAC، البحرية التجارية، UL |
|
التوجيهات |
2014/35/EU (الجهد المنخفض)، 2014/30/EU (التوافق الكهرومغناطيسي) |
معلومات التعبئة والتغليف
|
طَرد |
تفاصيل |
|---|---|
|
حزمة الوحدة (PCE) |
1 وحدة، 5.5 سم ارتفاع × 11.1 سم عرض × 11.8 سم طول، 216 جم |
|
الحزمة الثانوية (S02) |
15 وحدة، 15 سم ارتفاع × 30 سم عرض × 40 سم طول، 3.571 كجم |
