Product Description
معلومات عامة
|
الحقل |
التفاصيل |
|---|---|
|
الشركة المصنعة |
Schneider Electric |
|
رقم الطراز/القطعة |

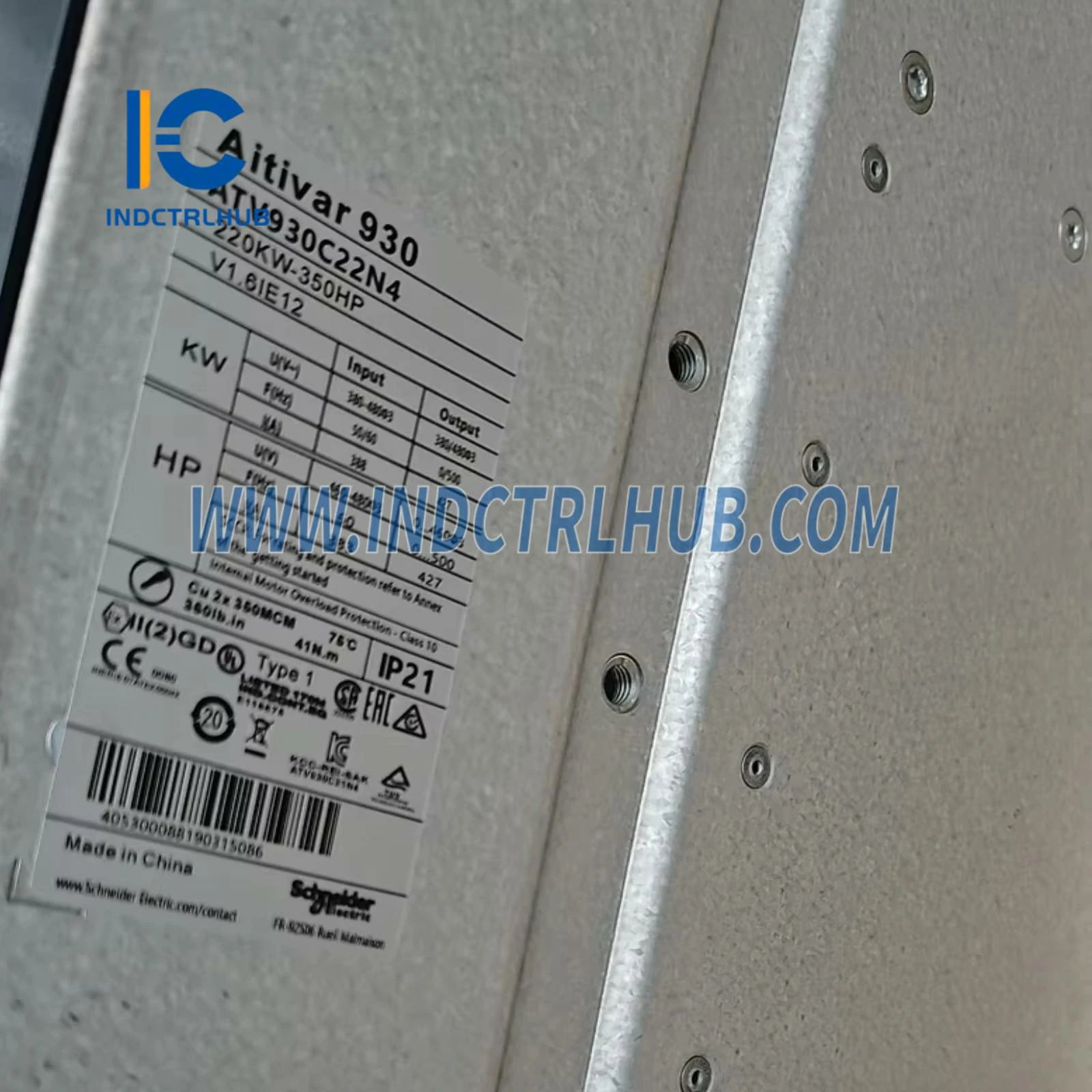

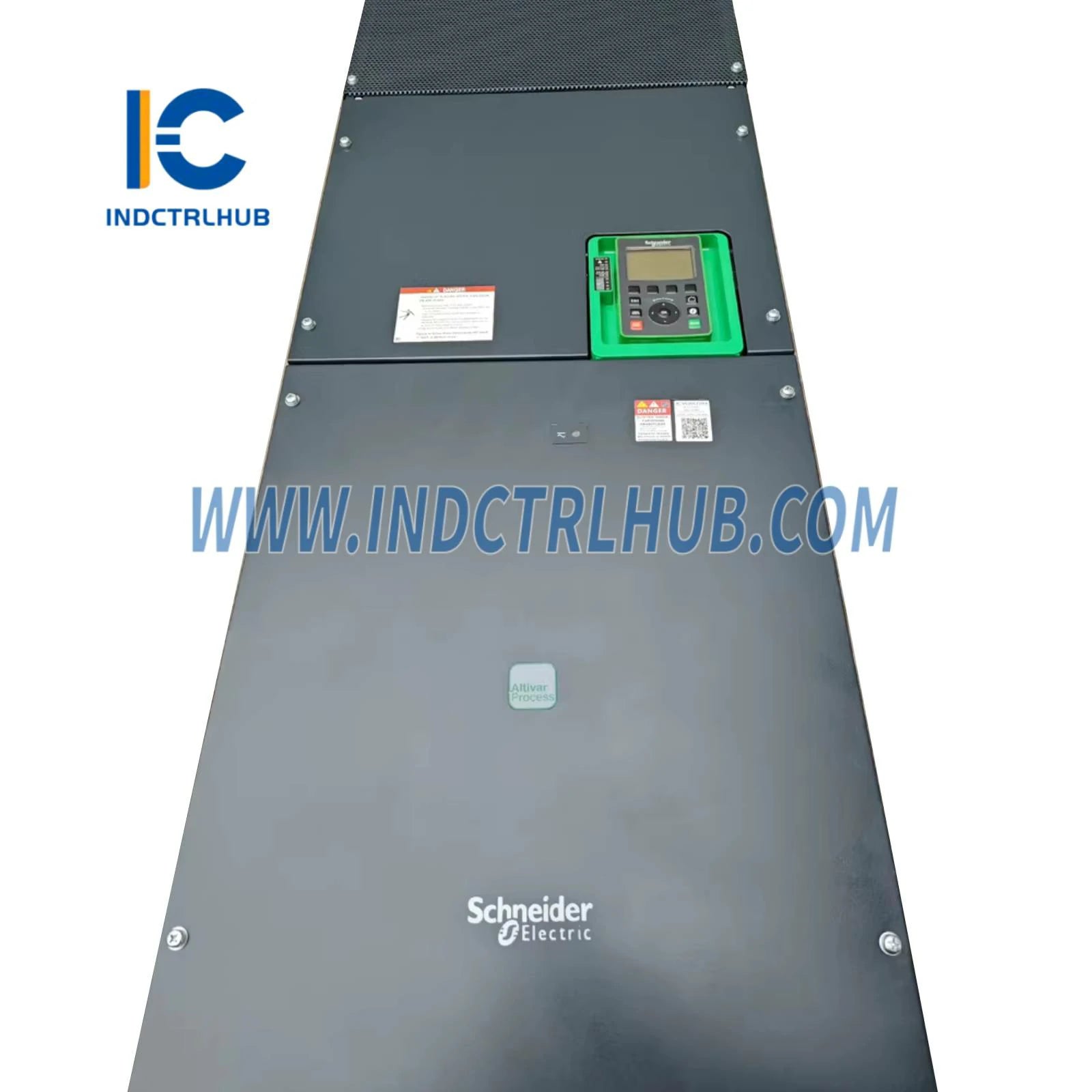

ATV930C22N4 |
|
الوصف |
محرك سرعة متغير، Altivar Process ATV900، ATV930، 220 كيلو واط، 400/480 فولت، مع وحدة فرملة، IP00 |
|
السلسلة |

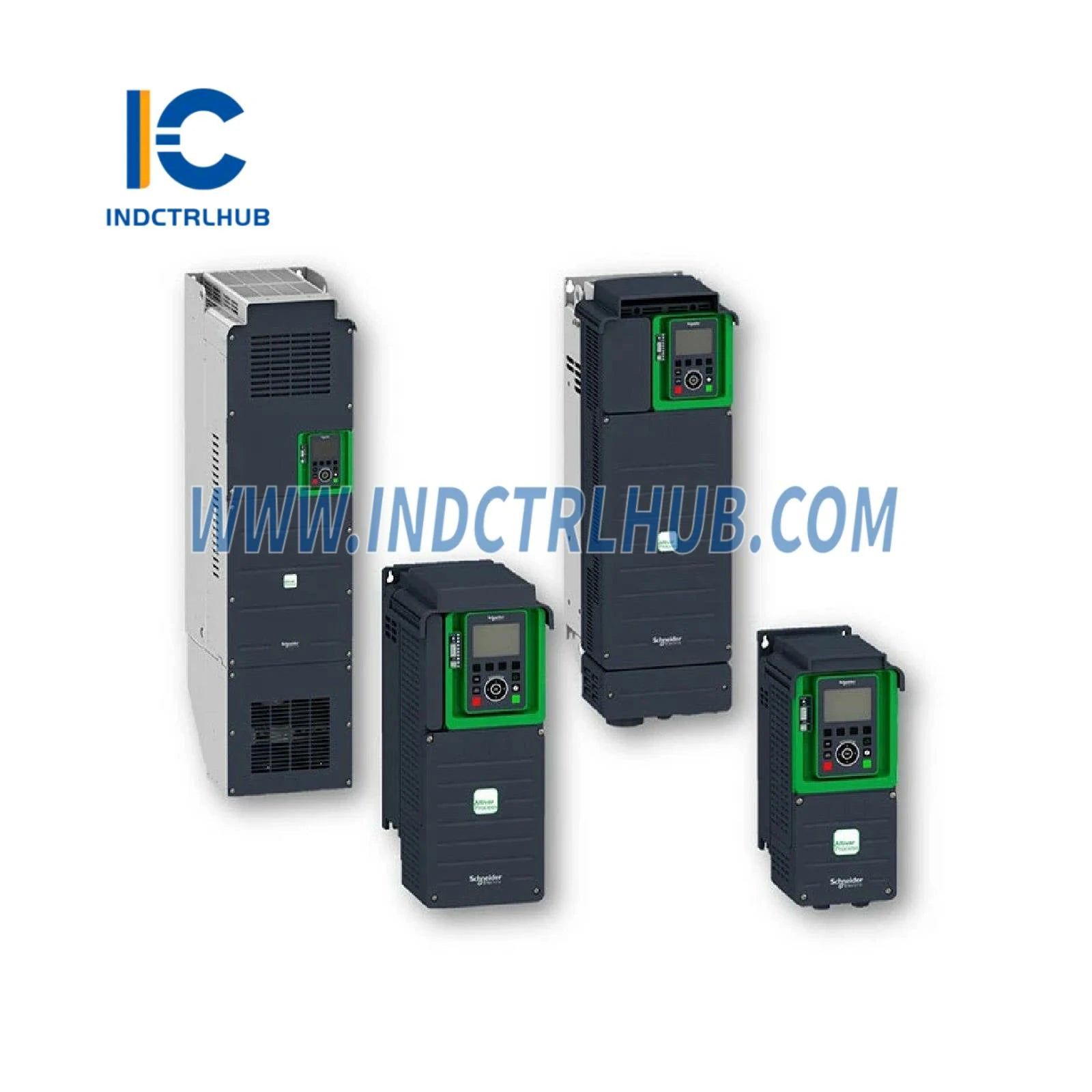

Altivar Process ATV900 |
|
التطبيق |
صناعي |
|
أنواع المحركات |
محركات غير متزامنة ومتزامنة |
|
التركيب |
تركيب جداري |
|
تصنيف الحماية |
IP00 (المحرك)، UL النوع 1 (الغلاف) |
المواصفات الكهربائية
|
المعامل |
القيمة |
|---|---|
|
جهد التغذية المقنن [Us] |
380…480 فولت -15%/+10% |
|
التردد |
50…60 هرتز |
|
تيار الإدخال (الحد الأقصى) |
397 أمبير |
|
جهد الإخراج (الحد الأقصى) |
480 فولت |
|
تيار الإخراج (مستمر) |
302 أمبير (HD)، 427 أمبير (ND) عند 2.5 كيلو هرتز |
|
قدرة المحرك |
220 كيلو واط (ND)، 160 كيلو واط (HD) |
|
القدرة الظاهرة |
247 كيلو فولت أمبير (ND)، 187 كيلو فولت أمبير (HD) |
|
تردد التبديل |
1…8 كيلو هرتز قابل للتعديل، 2.5 كيلو هرتز اسمي |
|
أقصى تردد إخراج |
599 هرتز |
|
وحدة الفرملة |
مدمجة |
|
مرشح EMC |
مدمج |
|
تيار الخط |
397 أمبير @ 380 فولت (ND)، 296 أمبير @ 380 فولت (HD) |
|
فقدان الطاقة |
5030 واط (تبريد قسري)، 451 واط (تبريد طبيعي) |
|
حماية من التحميل الزائد |
نعم، مستويات متعددة |
قدرات التحكم بالمحرك
|
الميزة |
الوضعيات المدعومة |
|---|---|
|
التحكم بمحرك غير متزامن |
عزم ثابت، عزم متغير، عزم محسن |
|
التحكم بمحرك متزامن |
مغناطيس دائم، مقاومة متزامنة |
|
تعويض انزلاق المحرك |
قابل للتعديل، تلقائي |
|
تشغيل بأربع أرباع |
نعم |
|
الفرملة حتى التوقف التام |
حقن تيار مستمر |
مواصفات الإدخال/الإخراج
|
النوع |
العدد |
الوصف |
|---|---|---|
|
مدخلات منفصلة |
10 |
DI1–DI8: 24 فولت تيار مستمر، 3.5 كيلو أوم؛ DI7 & DI8 تدعمان مدخل نبض حتى 30 كيلو هرتز |
|
مخرجات منفصلة |
2 |
مخرج منطقي، حتى 30 فولت تيار مستمر، 100 مللي أمبير (وضع مخرج النبض: 20 مللي أمبير) |
|
مدخلات تماثلية |
3 |
قابلة للتهيئة 0–10 فولت (30 كيلو أوم) أو 0(4)–20 مللي أمبير (250 أوم)، دقة 12-بت |
|
مخرجات تماثلية |
2 |
قابلة للتهيئة 0–10 فولت (470 أوم) أو 0–20 مللي أمبير (500 أوم)، دقة 10-بت |
|
مخرجات التتابع |
3 |
R1: NO/NC; R2, R3: NO; تحمل حتى مليون دورة |
|
أقصى تيار تبديل |
R1: 3 أمبير (مقاوم)، 2 أمبير (تحريضي); R2/R3: 5 أمبير (مقاوم)، 2 أمبير (تحريضي) |
الاتصال والواجهة
|
الميزة |
الوصف |
|---|---|
|
البروتوكولات المدعومة |
Modbus serial, Modbus TCP, EtherNet/IP |
|
المنافذ |
2 RJ45 (Ethernet), 1 RJ45 (RS485) |
|
معدلات النقل |
Ethernet: 10/100 ميجابت/ثانية; Modbus: 4.8 إلى 38.4 كيلوبت/ثانية |
|
تنسيق البيانات |
8-بت، تعادل قابل للتهيئة (فردي/زوجي/لا شيء) |
|
العنونة |
1–247 |
|
فتحات التوسعة |
3 (فتحات A, B, C) للوحدات الاختيارية للاتصال والإدخال/الإخراج |
السلامة والحماية
|
الميزة |
الحالة |
|---|---|
|
إيقاف العزم الآمن (STO) |
✓ |
|
إيقاف آمن 1 (SS1) |
✓ |
|
سرعة محدودة بأمان (SLS) |
✓ |
|
إيقاف تشغيل آمن (SOS) |
✗ |
|
موضع آمن (SP) |
✗ |
|
إيقاف آمن 2 (SS2) |
✗ |
|
اتجاه آمن (SDI) |
✗ |
|
التحكم في الفرامل الآمنة (SBC/SBT) |
✓ |
|
حمايات أخرى |
حرارة المحرك/المحرك، فقدان الطور، زيادة/نقص الجهد، دائرة قصر، سرعة زائدة |
المواصفات الفيزيائية
|
المعامل |
القيمة |
|---|---|
|
الأبعاد (العرض × الارتفاع × العمق) |
440 × 1195 × 380 مم |
|
الوزن الصافي |
172 كجم |
|

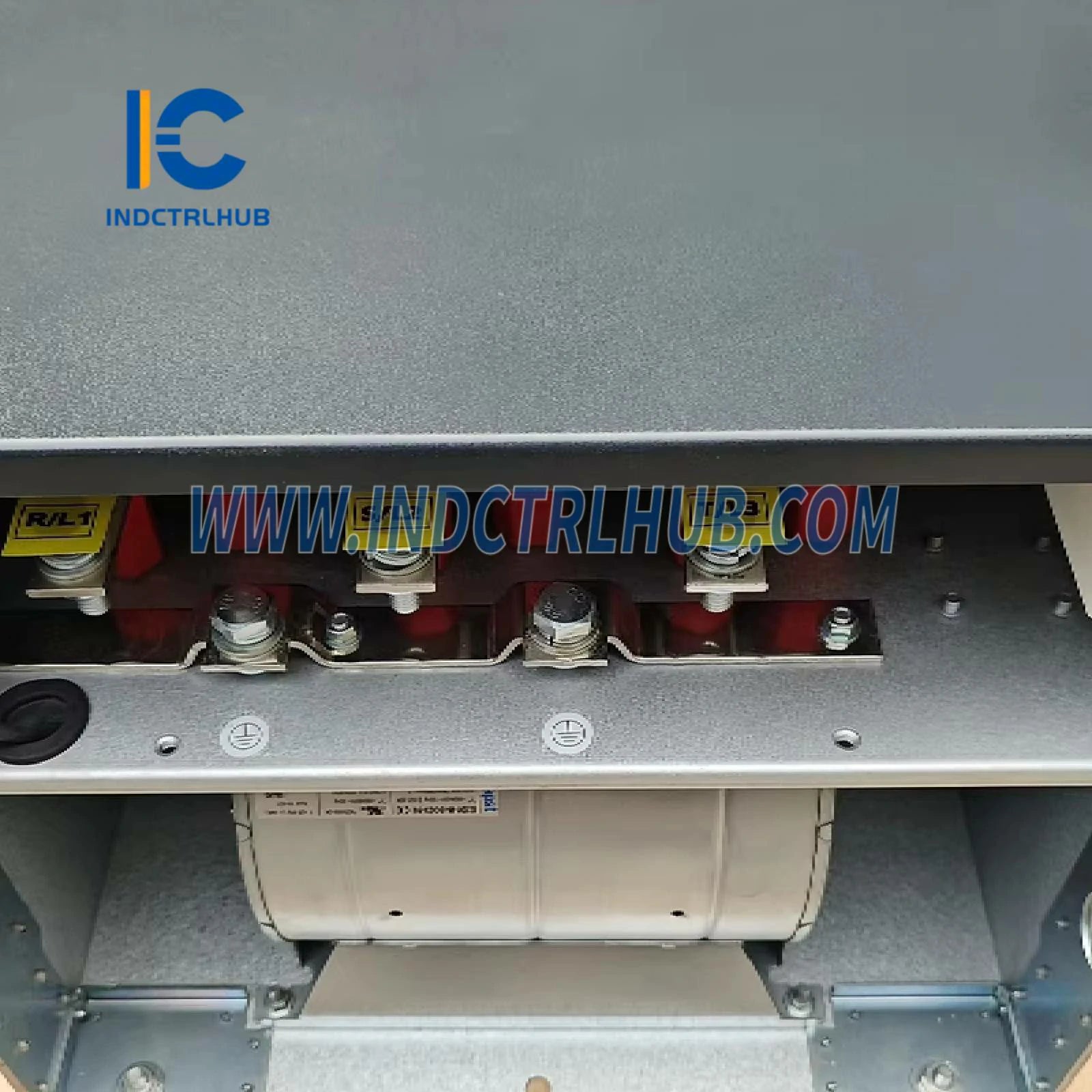

الاتصالات الكهربائية |
التحكم: 0.5–1.5 مم²; الطاقة: 2×150 مم² / 2×350 كيلو سم² |
مصدر الطاقة
|
المصدر |
الجهد / التيار |
ملاحظات |
|---|---|---|
|
مدخلات رقمية (خارجي) |
24 فولت تيار مستمر (19–30 فولت)، <1.25 مللي أمبير |
محمي من التحميل الزائد/دائرة القصر |
|
مقاوم متغير مرجعي |
10.5 فولت تيار مستمر ±5%، <10 مللي أمبير |
إمداد داخلي |
|
مدخلات رقمية + STO |
24 فولت تيار مستمر (21–27 فولت)، <200 مللي أمبير |
إمداد داخلي، محمي |
