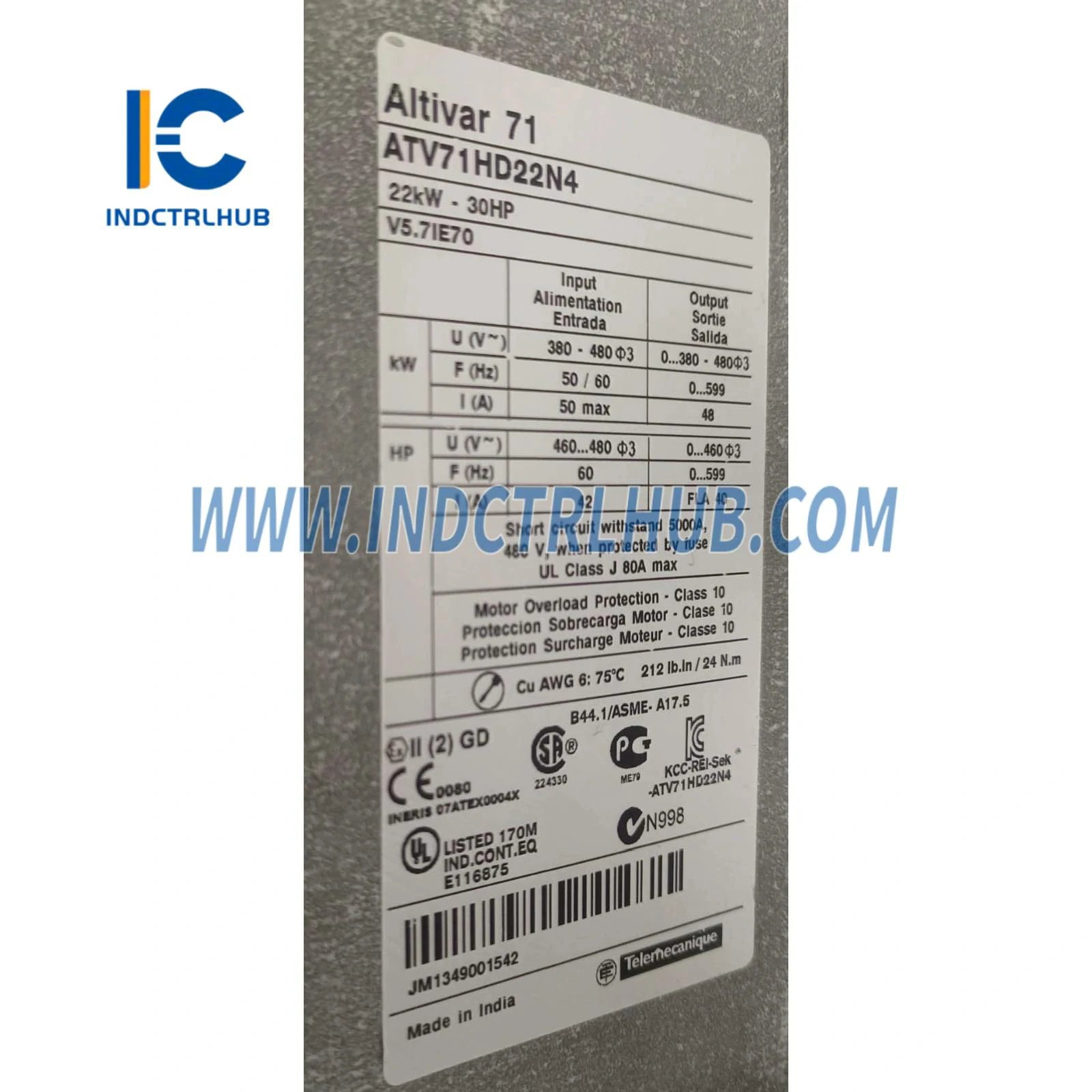

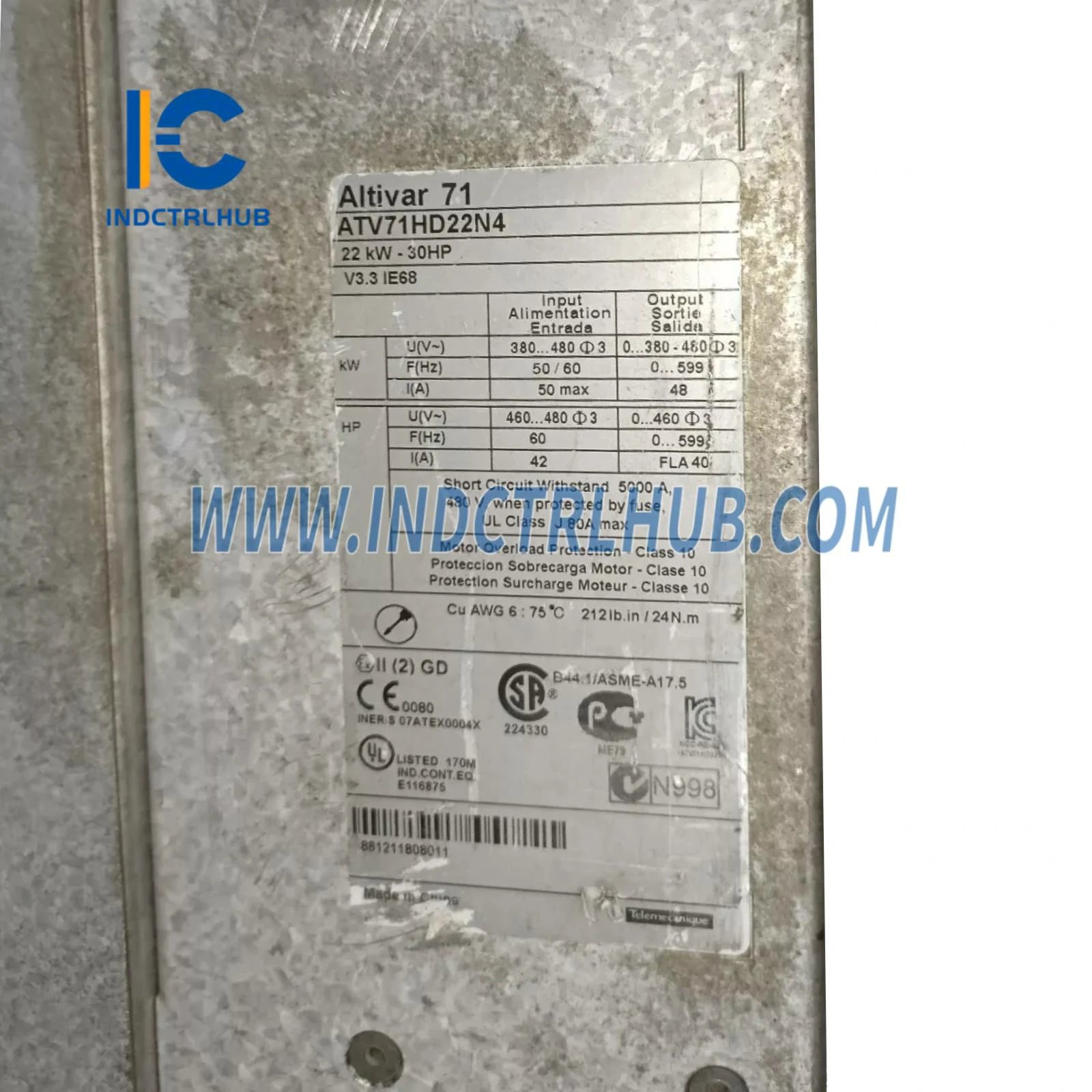

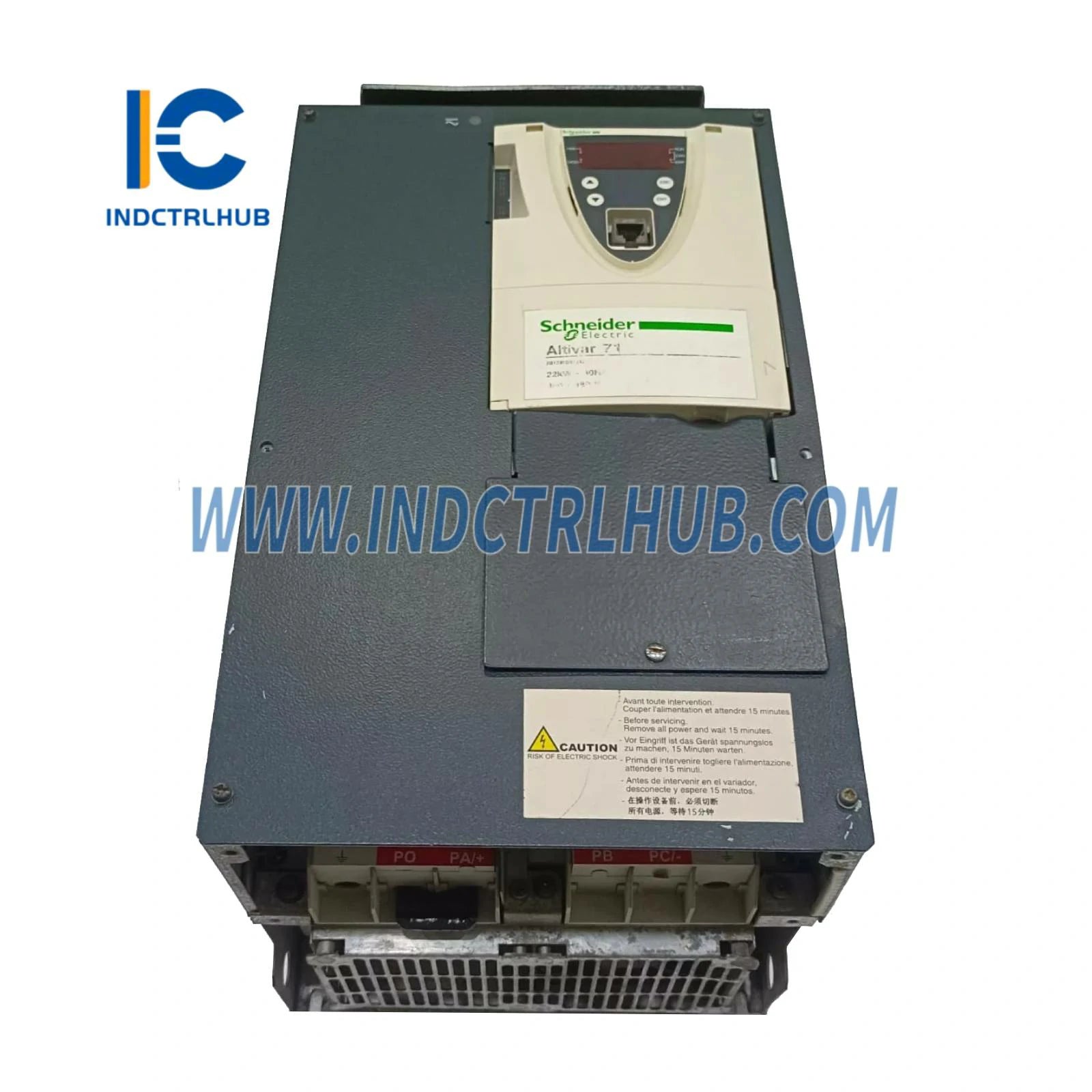

محرك متغير السرعة شنييدر ATV71HD22N4 ATV71
محرك متغير السرعة شنييدر ATV71HD22N4 ATV71
Manufacturer: Schneider
Product No.: ATV71HD22N4
Condition:1000 في المخزون
Product Type: محرك سرعة متغير ATV71
Product Origin: USA
Payment: T/T, Western Union
Weight: 19500g
Shipping port: Xiamen
Warranty: 12 months
- دعم على مدار الساعة طوال أيام الأسبوع
- إرجاع خلال 30 يومًا
- الشحن السريع
معلومات عامة
|
المجال |
التفاصيل |
|---|---|
|
الشركة المصنعة |
شنايدر إلكتريك |
|
رقم الطراز/القطعة |
ATV71HD22N4 |
|
الوصف |
محرك سرعة متغير ATV71 - 22 كيلوواط/30 حصان - 480 فولت - فلتر EMC - وحدة طرفية رسومية |
|
سلسلة المنتجات |
Altivar 71 |
|
نوع المكون |
محرك سرعة متغير |
|
التطبيق |
آلات معقدة وعالية القدرة |
_
_
المواصفات الفنية
_
المواصفات الكهربائية
|
المعلمة |
القيمة |
|---|---|
|
جهد مصدر الطاقة |
380_480 فولت (-15% إلى +10%) |
|
تردد مصدر الطاقة |
50_60 هرتز ±5% (الحدود: 47.5_63 هرتز) |
|
قدرة المحرك |
22 كيلوواط / 30 حصان (3 مراحل) |
|
تيار الخط |
50 أ @ 380 فولت، 42 أ @ 480 فولت |
|
القدرة الظاهرة |
32.9 كيلو فولت أمبير @ 380 فولت |
|
التيار الاسمي للإخراج |
48 أمبير @ 380 فولت / 40 أمبير @ 460 فولت (4 كيلو هرتز) |
|
أقصى تيار عابر |
79.2 أمبير لمدة 2 ثانية / 72 أمبير لمدة 60 ثانية |
|
نطاق تردد الخرج |
0.1 إلى 599 هرتز |
|
تردد التبديل |
1_16 كيلو هرتز قابل للتعديل (تخفيض الأداء فوق 4 كيلو هرتز) |
|
مرشح EMC |
مُدمج |
|
نمط التجميع |
مع مشتت حرارة |
|
تيار القصر المتوقع في الخط |
22 كيلو أمبير (3 مراحل) |
_
_
ملفات تعريف التحكم في المحرك
|
النوع |
التفاصيل |
|---|---|
|
التحكم في المحرك غير المتزامن |
ENA، FVC (مع حساس)، SFVC (متجه الجهد/التيار)، V/f (نقطتان أو 5 نقاط) |
|
التحكم في المحرك المتزامن |
التحكم الاتجاهي بدون تغذية راجعة للسرعة |
|
نطاق السرعة (حلقة مفتوحة غير متزامنة) |
1:100 |
|
نطاق السرعة (حلقة مغلقة غير متزامنة) |
1:1000 |
|
دقة السرعة (حلقة مغلقة) |
±0.01% من السرعة الاسمية |
|
دقة العزم (حلقة مغلقة) |
±5% |
|
عزم دوران زائد عابر |
170% لمدة 60 ثانية، 220% لمدة 2 ثانية (كل 10 دقائق) |
|
عزم الفرملة |
حتى 150% مع مقاوم، 30% بدون |
_
_
المدخلات والمخرجات
|
مدخلات تماثلية |
2 (AI1: ±10 فولت, AI2: 0_20 مللي أمبير أو 0_10 فولت) |
|---|---|
|
مخرجات تماثلية |
1 (AO1: 0_10 فولت أو 0_20 مللي أمبير) |
|
مدخلات منفصلة |
7 (LI1__I6, مدخل PWR للسلامة) |
|
مخرجات منفصلة |
2 مخرجات تتابع (R1A/B/C, R2A/B) |
|
زمن الاستجابة |
_100 مللي ثانية في STO; AO1: 2 مللي ثانية; التتابع: 7 مللي ثانية |
|
زمن أخذ عينات الإدخال |
2 مللي ثانية ± 0.5 مللي ثانية |
|
أدنى تيار تبديل |
3 مللي أمبير @ 24 فولت تيار مستمر |
|
أقصى تيار تبديل |
5 أمبير @ 250 فولت تيار متردد / 30 فولت تيار مستمر (مقاوم), 2 أمبير (حثي) |
_
_
مزود الطاقة والاتصالات
|
الإمدادات الداخلية |
10.5 فولت تيار مستمر للمتغير المقاوم; 24 فولت تيار مستمر @ <200 مللي أمبير |
|---|---|
|
أطراف التحكم |
2.5 مم² (AI1, AI2, AO1, R1, R2, LI1__I6, PWR) |
|
أطراف الطاقة |
50 مم² (L1__3, U__, PC/PO, PA/PB) |
|
عزم الشد |
0.6 نيوتن·م (التحكم), 12 نيوتن·م (الطاقة) |
_
_
متطلبات الكابل
|
التركيب |
نوع الكابل |
|---|---|
|
مع مجموعة NEMA النوع 1 |
UL 508، 3 أسلاك، نحاس 75°C/PVC |
|
مع مجموعة IP21/IP31 |
IEC، 3 أسلاك، نحاس 70°C/PVC |
|
بدون مجموعة تركيب |
IEC، سلك واحد، نحاس 70°C PVC أو 90°C XLPE/EPR |
|
الحد الأقصى لطول كابل المحرك |
100 م محمي، 200 م غير محمي |
_
_
وظائف أخرى
|
أنواع الحماية |
تجاوز السرعة، فقدان طور الإدخال، زيادة/انخفاض الجهد، زيادة التيار، إلخ. |
|---|---|
|
طرق الكبح |
حقن التيار المستمر، كبح المقاوم |
|
أنواع الانحدار |
خطي، S، U، تكييف تلقائي للانحدار |
|
LED تشخيصي |
LED أحمر واحد لجهد المحرك |
|
عزل |
بين الطاقة والتحكم |
|
التحكم |
منظم PI قابل للتعديل |
|
تعويض انزلاق المحرك |
تلقائي، قابل للكبت، قابل للتعديل (ليس في V/f) |
_
