Product Description
تفاصيل المنتج
-
الشركة المصنعة: هانيويل
-
رقم الطراز/القطعة: CC-PAIH02 51405038-375
-

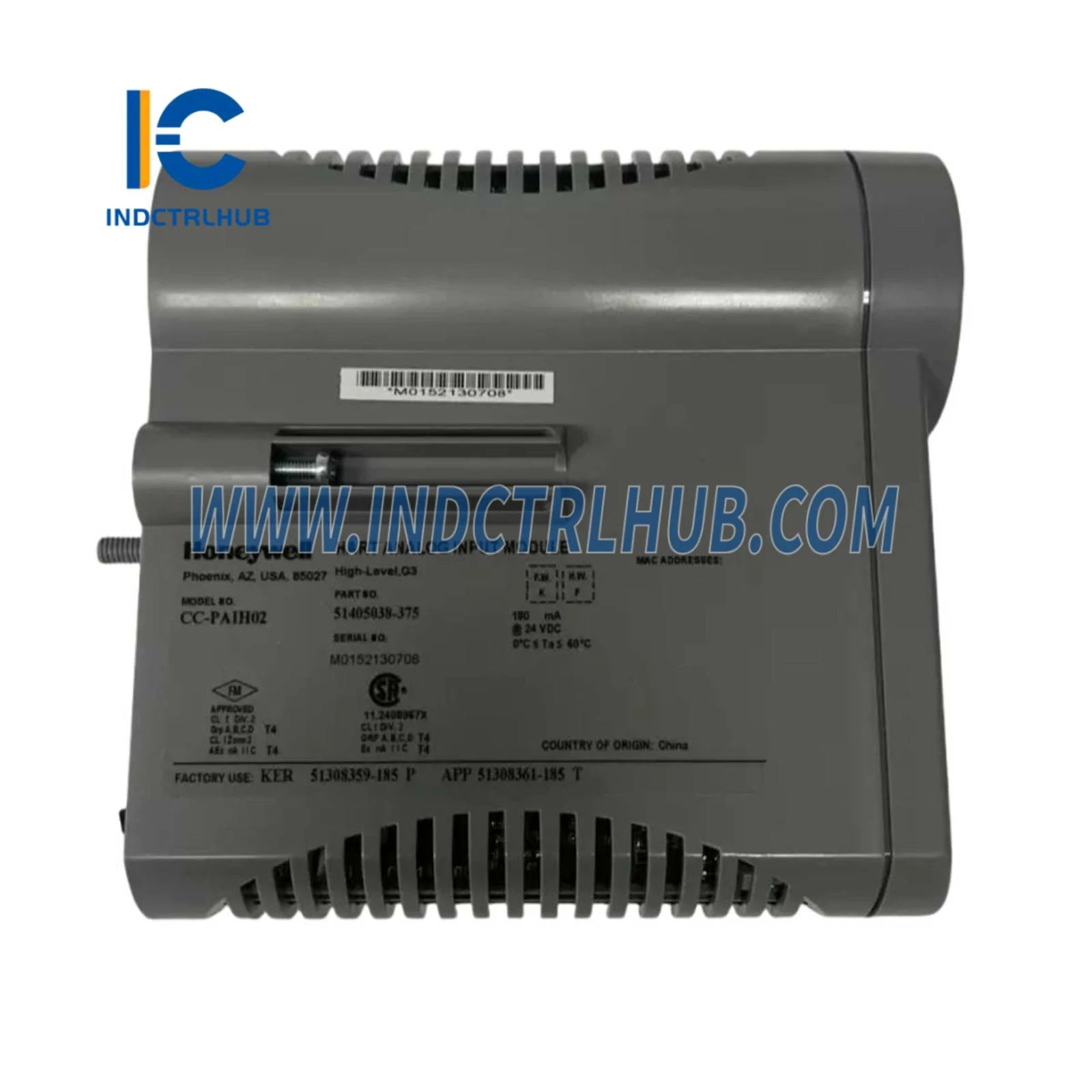

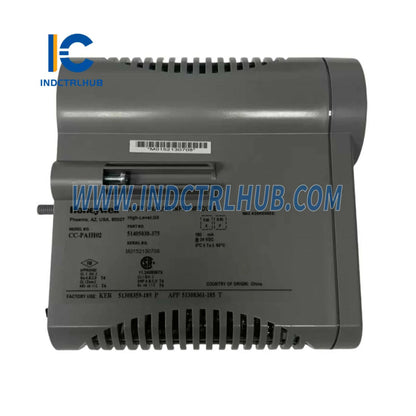

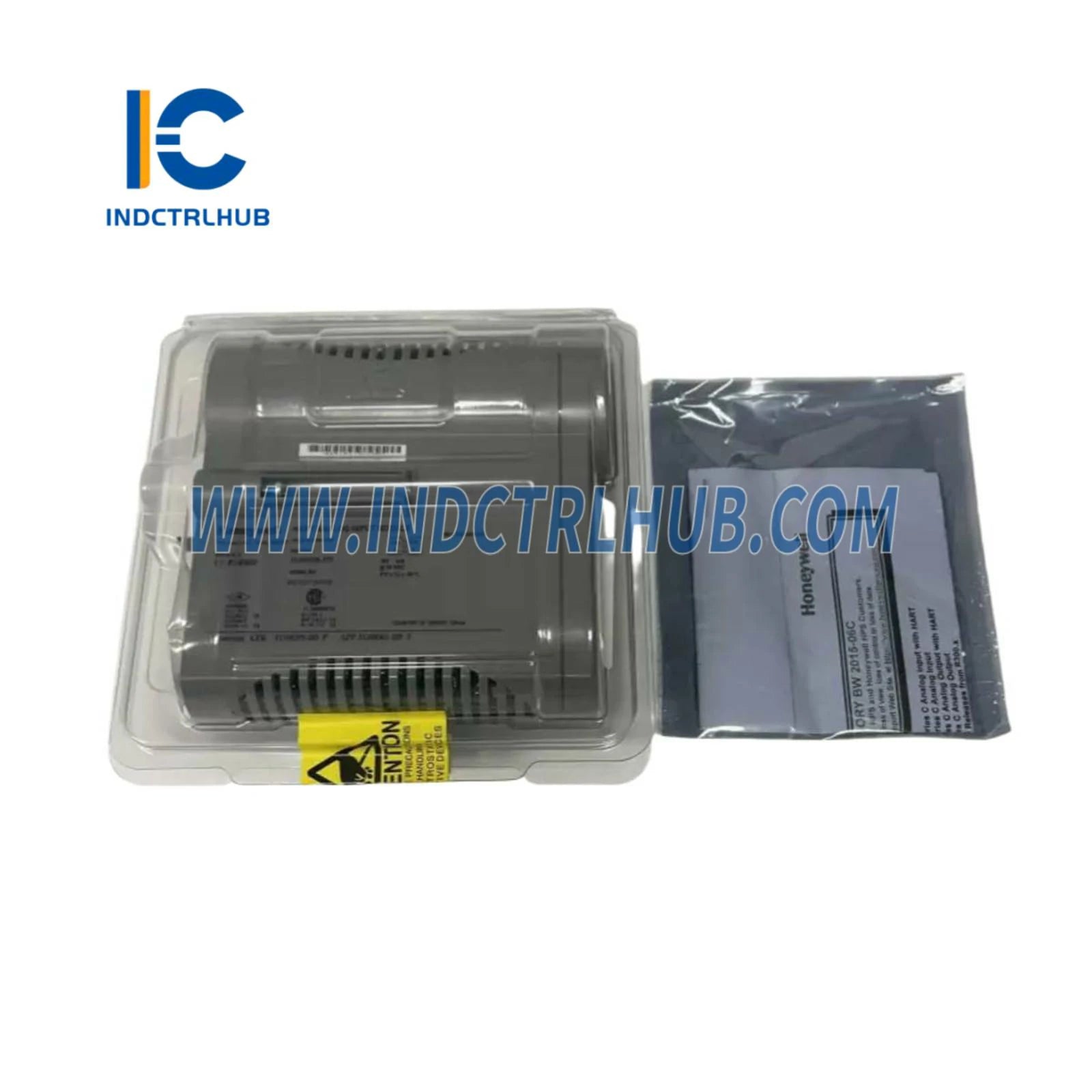

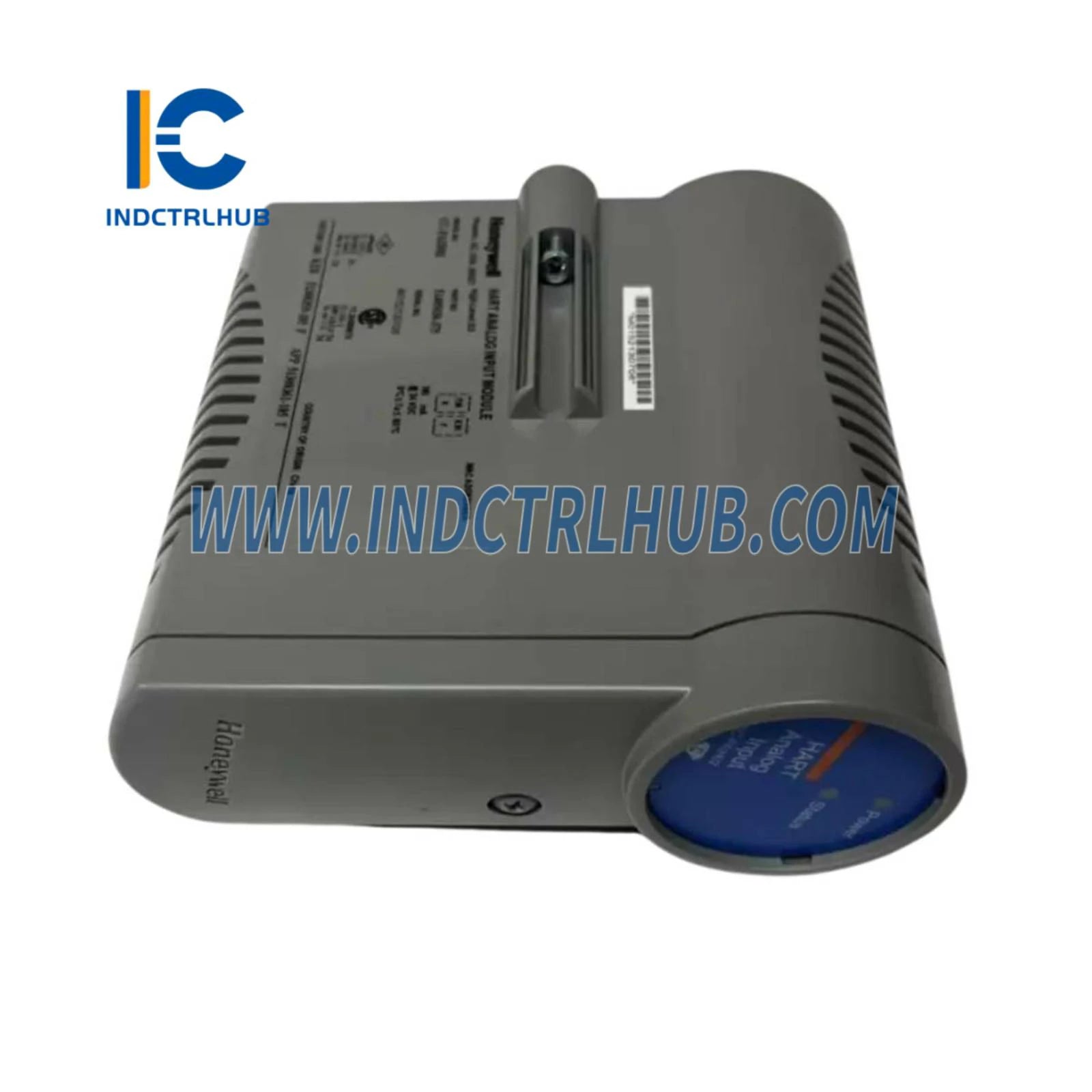

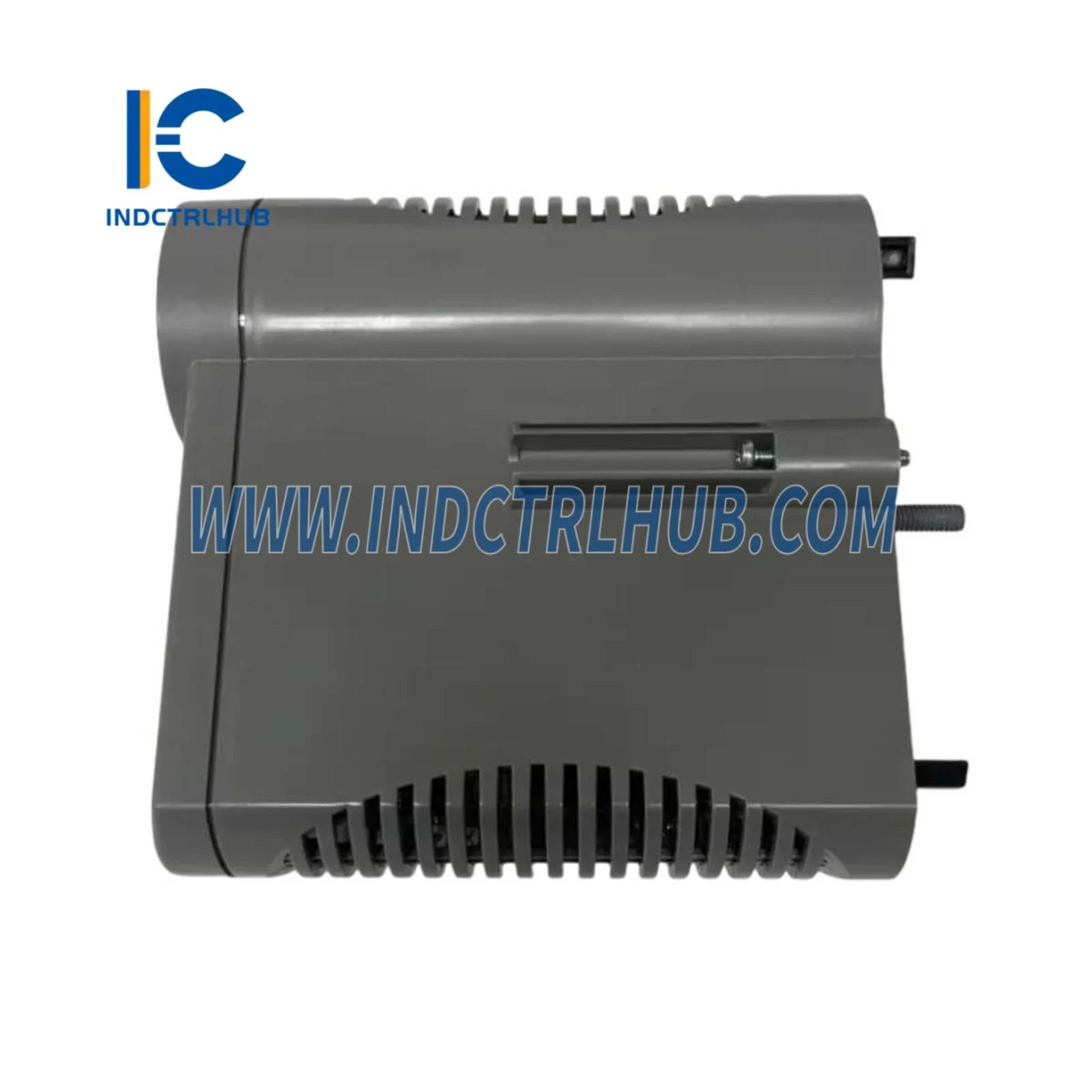

الوصف: وحدة إدخال تماثلية عالية المستوى مع اتصال HART
المواصفات التفصيلية – الإدخال التناظري مع HART
|
فئة |
مواصفة |
|---|---|
|
نوع النموذج |
CC-PAIH02 – مدخل تماثلي عالي المستوى مع HART |
|
نماذج IOTA المتوافقة |
غير مكرر: CC-TAIX01، CC-GAIX21، CC-TAID01 مكرر: CC-TAIX11، CC-GAIX11، CC-TAID11 |
|
نوع الإدخال |
الجهد، التيار (مرسلات بسلكين أو ذاتية التشغيل) |
|
عدد القنوات |
16 قناة إجمالاً (12 أحادي الطرف، 4 تفاضلية) |
|
نسبة رفض الوضع المشترك |
70 ديسيبل (تيار مستمر إلى 60 هرتز، مع عدم توازن مصدر 500 Ω) |
|
جهد الوضع المشترك |
-6 إلى +5 فولت ذروة (تيار مستمر إلى 60 هرتز) |
|
دقة محول A/D |
16 بت |
|
نطاقات الإدخال |
0 إلى 5 فولت، 1 إلى 5 فولت، 0.4 إلى 2 فولت، 4–20 مللي أمبير (باستخدام حمل 250 أوم) |
|
نسبة رفض الوضع العادي |
19 ديسيبل عند 60 هرتز |
|
استجابة مرشح الوضع العادي |
RC أحادي القطب، -3 ديسيبل عند 6.5 هرتز |
|
وضع الإدخال العادي الأقصى |
±30 فولت (إدخال تفاضلي، غير ضار) |
|
التداخل (من التيار المستمر إلى 60 هرتز) |
-60 ديسيبل (من قناة إلى أخرى) |
|
مقاومة الإدخال (الجهد) |
> 10 ميجا أوم (مدعوم) |
|
معدل مسح الإدخال |
50 ميلي ثانية |
|
الدقة (@ CMV = 0 V) |
±0.075% من المدى الكامل (عند 23.5°C ±2°C) ±0.15% من المدى الكامل (0 إلى 60°C) |
|
تكييف طاقة الحقل |
دوائر محددة التيار، محمية بشكل فردي لفئة 1، القسم 2 (غير قابلة للاشتعال)، لا حاجة لصمامات |
