Product Description
تفاصيل المنتج
-

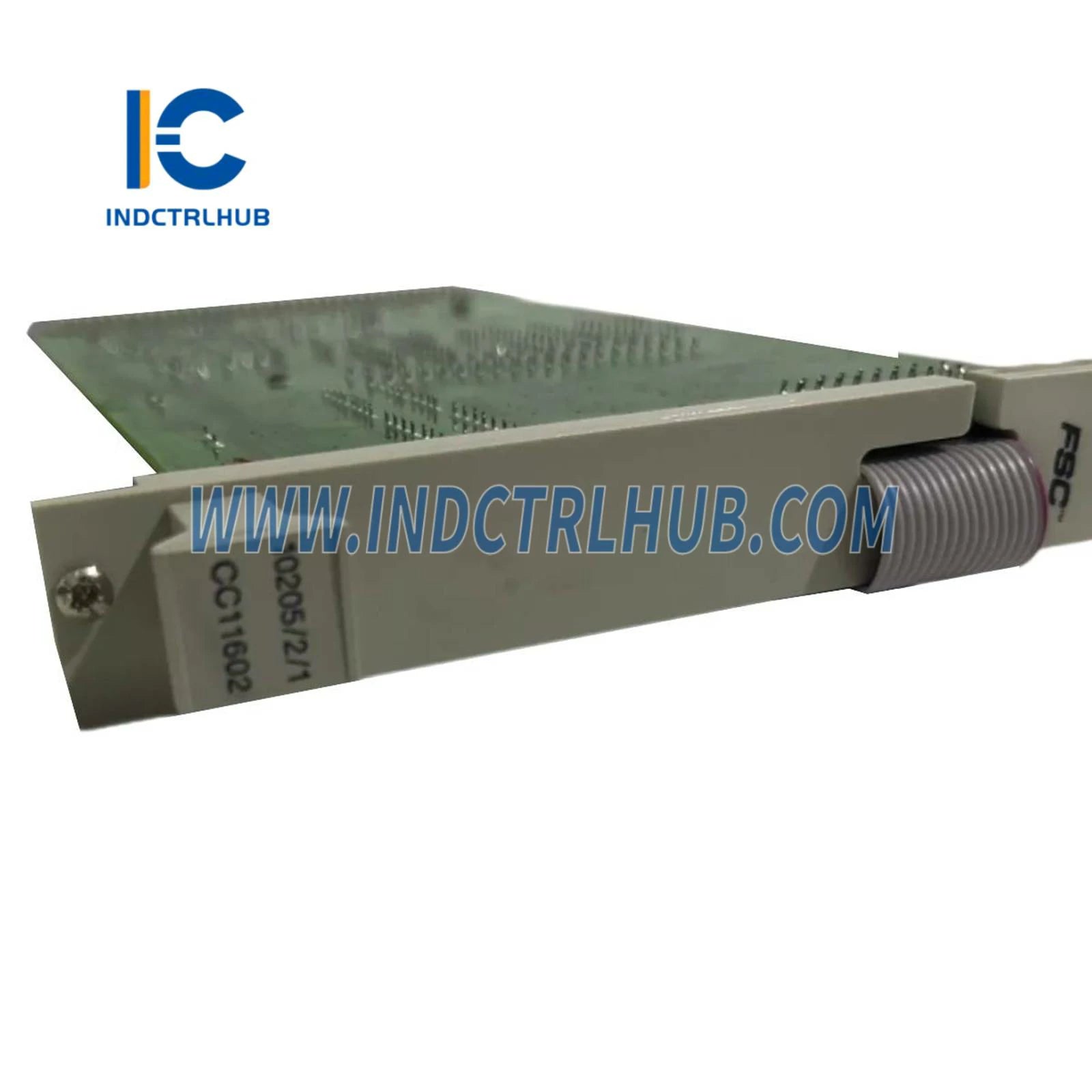

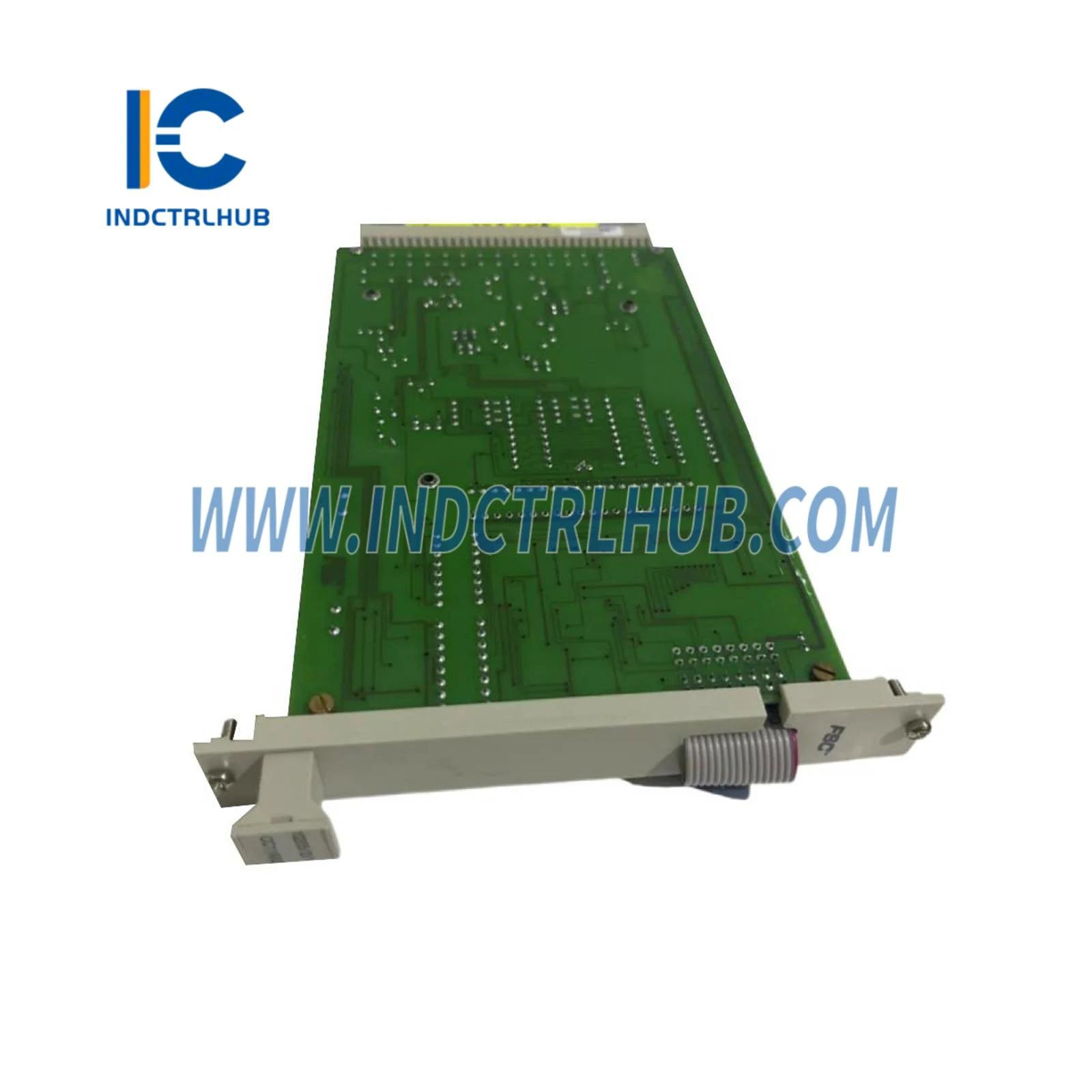

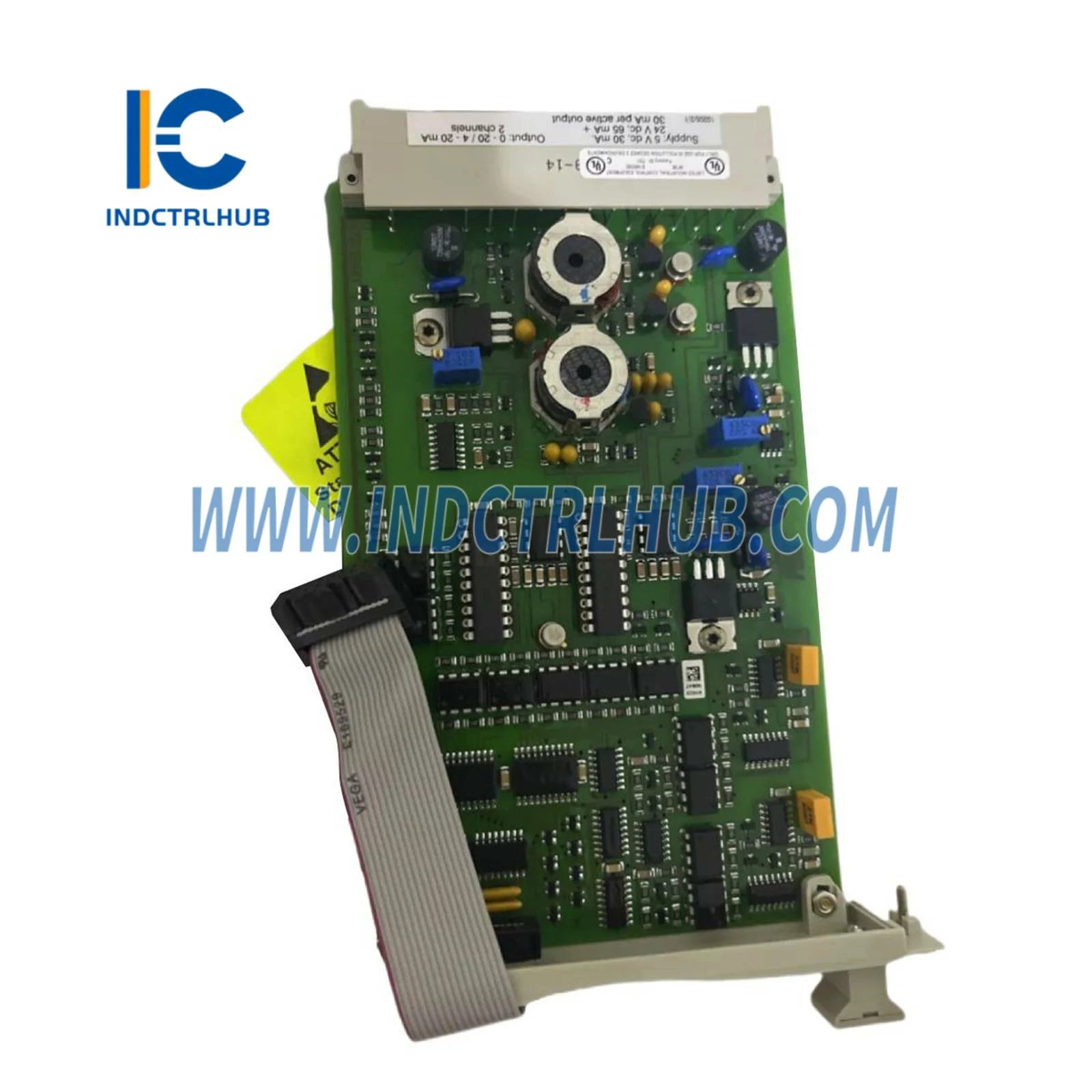

الشركة المصنعة: هانيويل
-
رقم الموديل/القطعة: 10205/2/1
-
الوصف: وحدة إخراج تماثلية ذات قناتين
المواصفات الفنية
|
فئة |
تفاصيل |
|---|---|
|
رقم النوع العام |
10205/2/1 11600 |
|
الموافقات |
CE، TÜV، UL |
|
توافق البرمجيات |
الإصدار ≥ 3.00 |
|
متطلبات المساحة |
4 TE، 3 HE (4 HP، 3U) |
متطلبات الطاقة
|
الجهد االكهربى |
الاستهلاك الحالي |
|---|---|
|
5 فولت تيار مستمر |
30 مللي أمبير |
|
24 فولت تيار مستمر |
65 مللي أمبير + 30 مللي أمبير لكل مخرج نشط |
خصائص الإخراج
|
المعلمة |
مواصفة |
|---|---|
|
القنوات |
قناتان للإخراج التناظري (معزولتان جلفانيًا عن مصدر الطاقة؛ 0V1 و0V2 متصلتان ببعضهما) |
|
نوع الإخراج |
مخرجات التيار النشط أو السالب (0–20 مللي أمبير / 4–20 مللي أمبير) |
|
دقة محول D/A |
12 بت |
|
إيقاف التيار |
< 0.05 مللي أمبير |
|
تغذية الحلقة النشطة |
أقصى مقاومة للحلقة: 1 كيلو أوم؛ أقصى جهد خرج: 30 فولت تيار مستمر |
|
التغذية الخارجية السلبية |
الحد الأقصى: 40 فولت تيار مستمر؛ الحد الأدنى لانخفاض الجهد: ≤ 7.5 فولت |
|
تيار الإدخال لوحدة المراقبة (WDG) |
0.5 مللي أمبير |
ترميز المفتاح
|
يكتب |
شفرة |
|---|---|
|
رمز الوحدة |
Holes A9, C5 |
|
كود الرف |
Large pins A9, C5 |
