Product Description

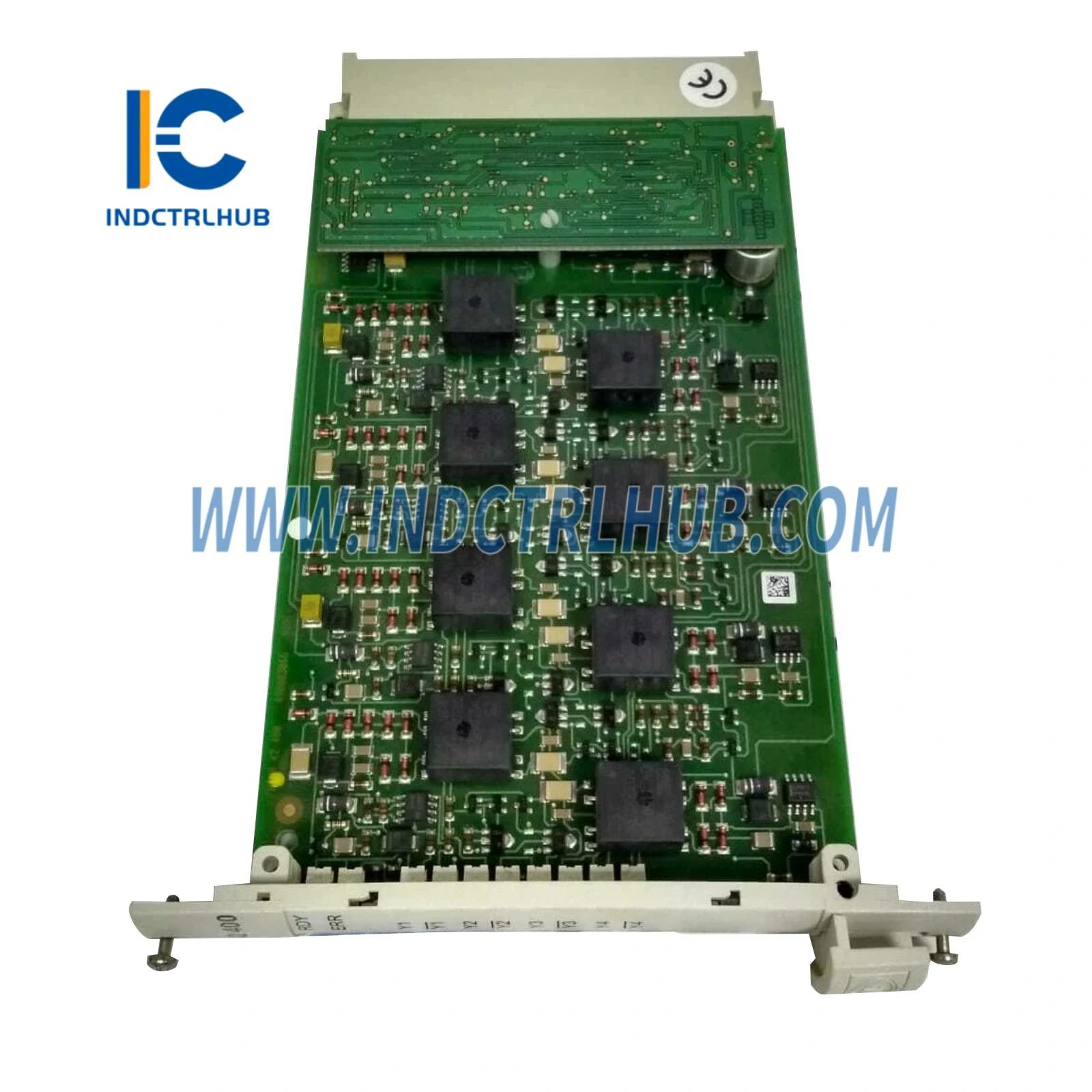

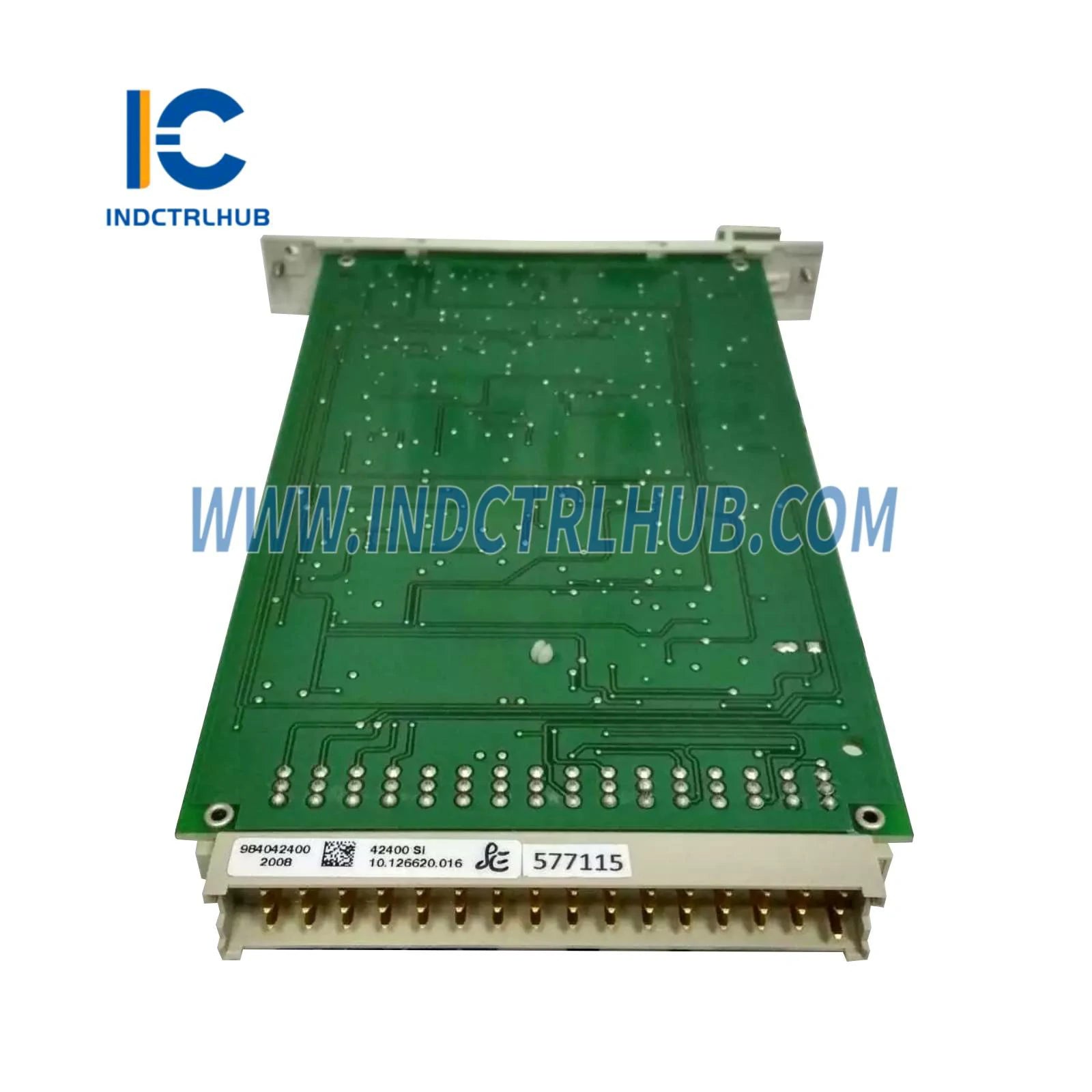

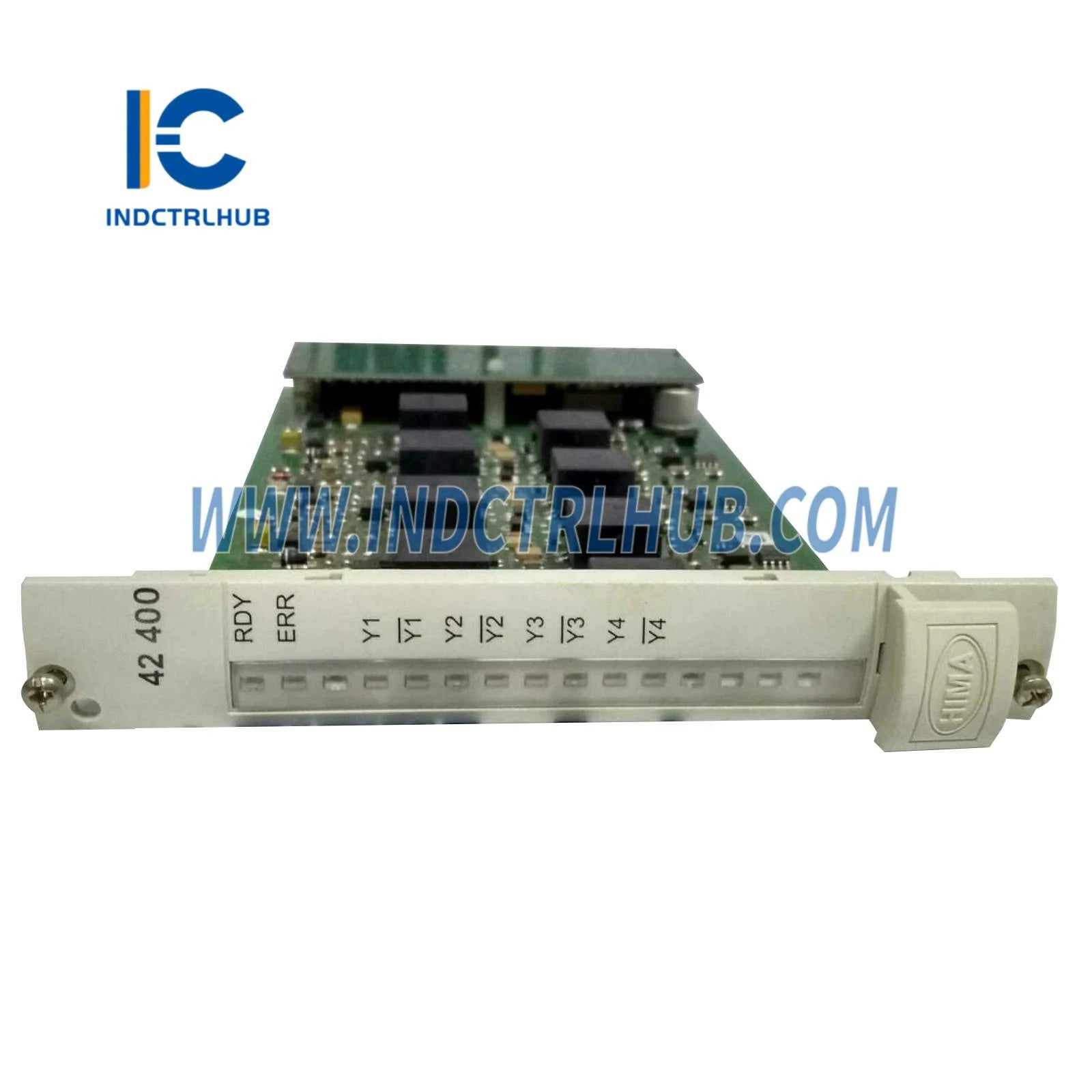

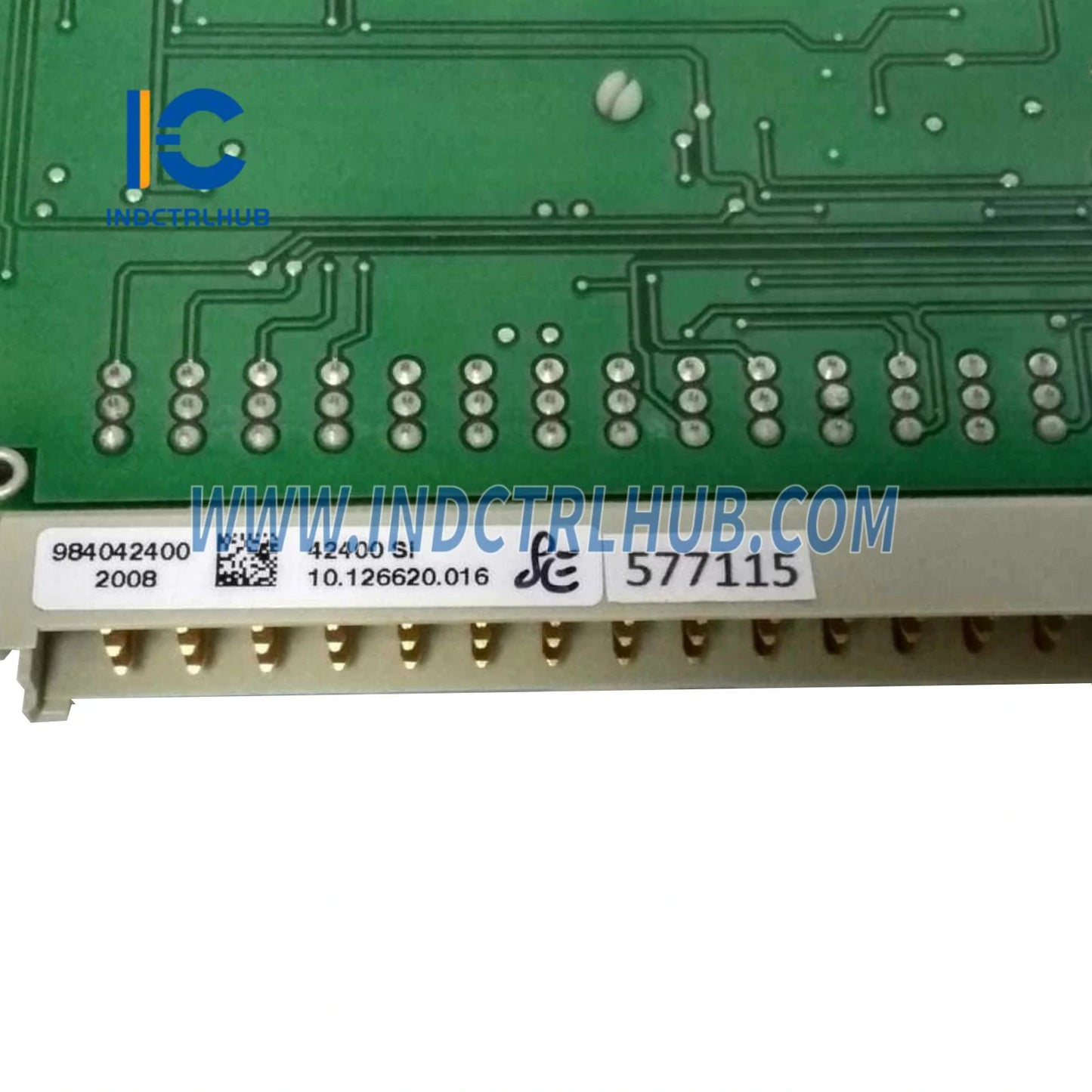

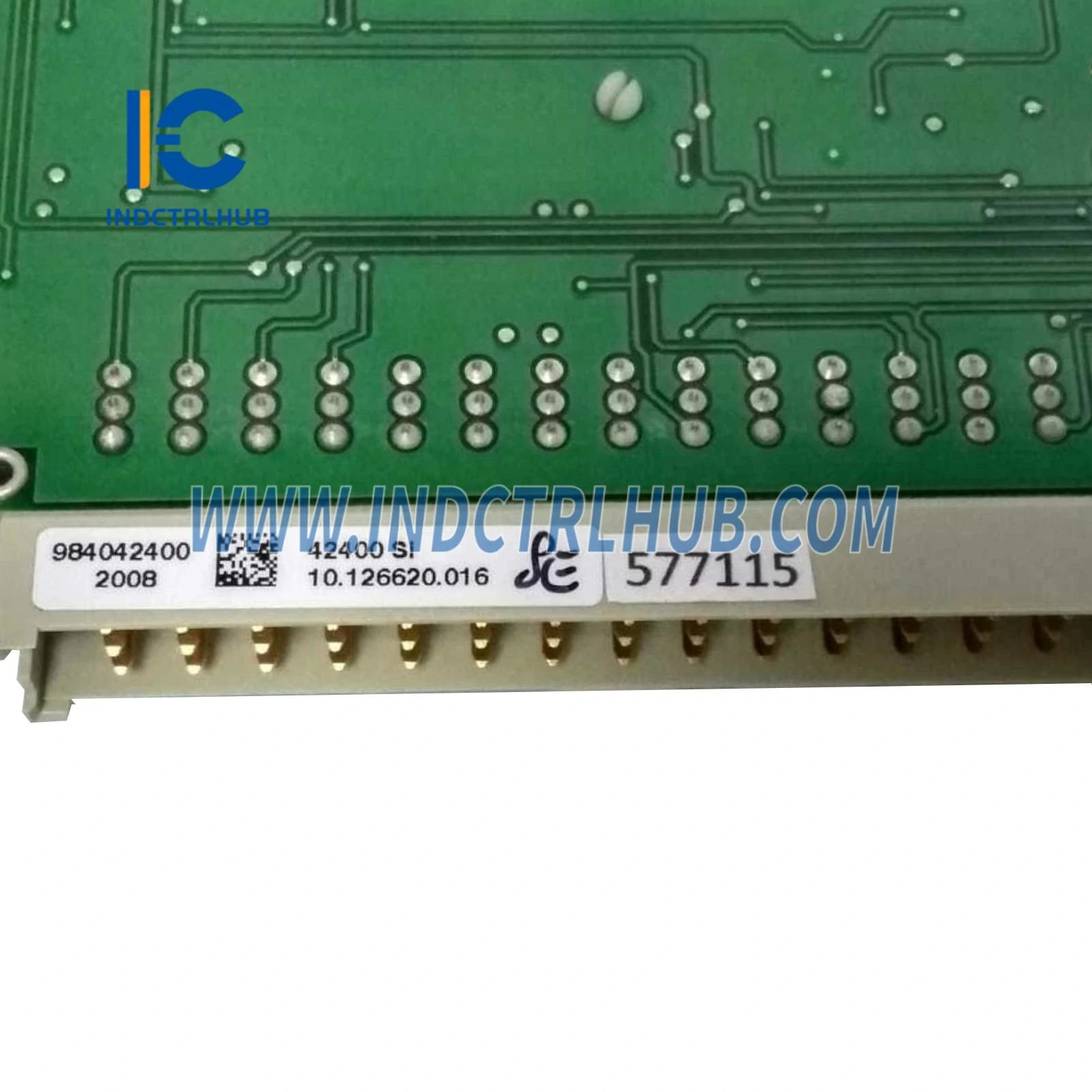

HIMA 42400 984142400 وحدة وظيفة منطقية
نظرة عامة على المنتج
- تُعرف وحدة HIMA 42400 984142400، المعروفة باسم وحدة الوظائف المنطقية F 6705، بأنها وحدة مقارنة تماثلية ذات قناتين مصممة لأنظمة HIMA الآمنة (SIS). تقوم هذه الوحدة بمعالجة إشارات الإدخال التناظرية، وتنفيذ عمليات المقارنة لدعم الوظائف المنطقية الحرجة للسلامة داخل أنظمة HIMA الإلكترونية القابلة للبرمجة (PES). تُستخدم في صناعات مثل النفط والغاز، والكيماويات، وتوليد الطاقة، لضمان تشغيل موثوق ومتوافق مع مستويات سلامة عالية.
المواصفات الفنية
- يحتوي 42400 984142400 (F 6705) على المواصفات التالية استنادًا إلى وثائق الصناعة لوحدة F 6705:
| مواصفة | تفاصيل |
|---|---|
| رقم الموديل/القطعة | 42400 984142400 (F 6705) |
| الشركة المصنعة | هيما |
| وصف | وحدة دالة منطقية (مقارن تماثلي ثنائي القناة) |
| نوع الإدخال | تماثلي، 0–10 فولت أو 0–20 مللي أمبير |
| سعة القناة | قناتين |
| جهد التشغيل | 24 فولت تيار مستمر |
| استهلاك الطاقة | حوالي 3 واط |
| متطلبات المساحة | 4 TE (4 HP، خطوة أفقية) |
| درجة حرارة التشغيل | 0°C إلى 60°C (32°F إلى 140°F) |
| وزن | حوالي 0.3 كجم |
تفاصيل إضافية
- يتضمن 42400 984142400 (F 6705) المعلومات الإضافية التالية بناءً على استخدامه القياسي والوثائق الخاصة به:
- الوظيفة: يقارن بين إشارتين تماثليتين للدخل (0–10 فولت أو 0–20 مللي أمبير) لأداء عمليات منطقية، مثل مراقبة العتبة أو مقارنة الإشارات، للتحكم الحرج من حيث السلامة؛ يدعم تنفيذ المنطق الآمن بدقة عالية.
- التوافق: متوافق مع أنظمة HIMA H41q و H51q PES؛ يندمج مع وحدات الربط (مثل F7553) ووحدات المنطق الأخرى (مثل F 3236) في رفوف HIMA الفرعية؛ مناسب للاستخدام مع أنظمة التحكم الموزعة (DCS).
- التكوين: يتم التكوين عبر برنامج ELOP II أو SILworX من HIMA لبرمجة معايير المقارنة والتشخيص؛ يدعم الاختبار الذاتي التلقائي أثناء التشغيل؛ مصمم للتركيب على رفوف في وحدات HIMA الفرعية.
- الشهادات: معتمد وفقًا لمعيار IEC 61508 لمستوى سلامة التكامل 3 (SIL3) و EN ISO 13849-1 الفئة 4؛ يتوافق مع المعايير الصناعية للبيئات الخطرة.
