Product Description

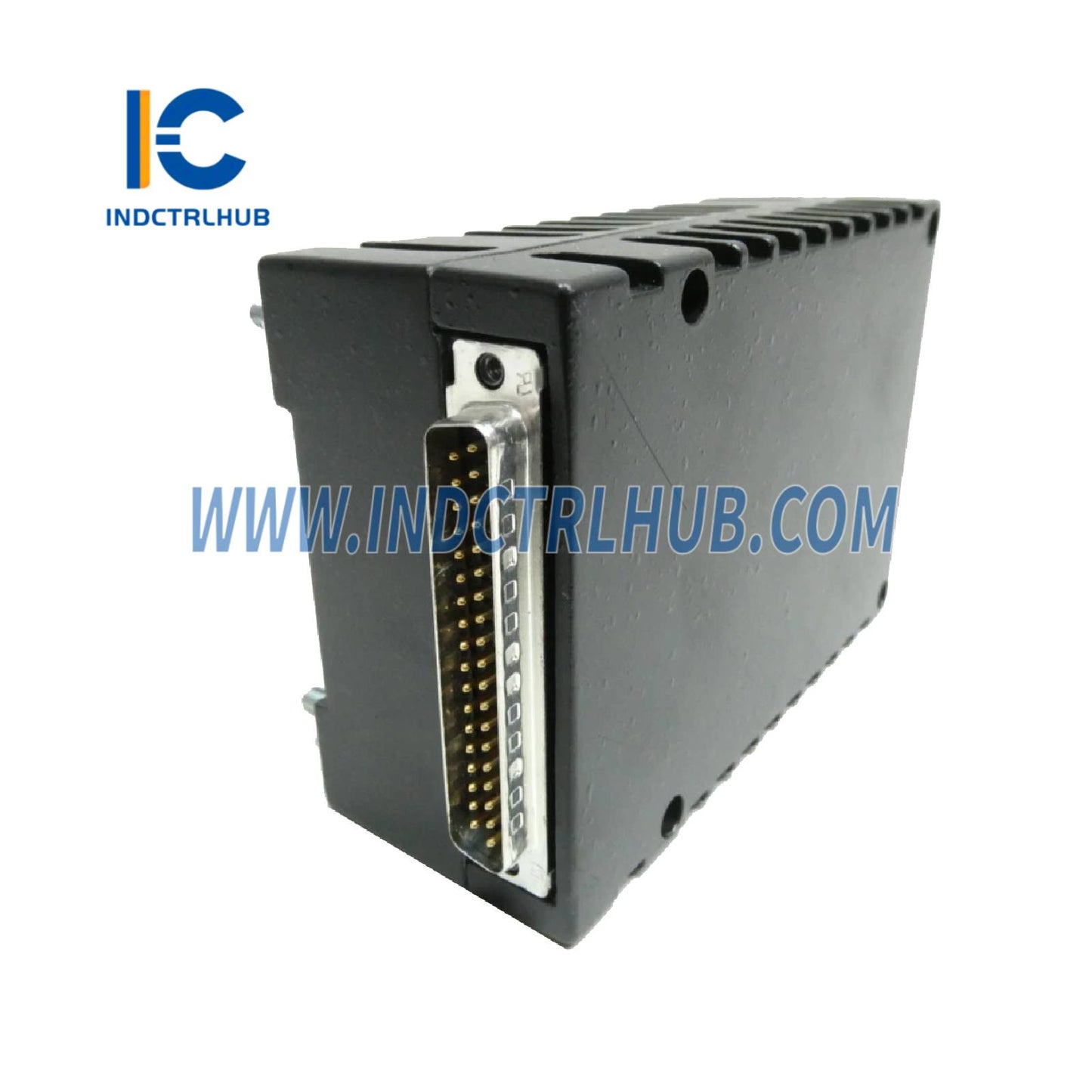

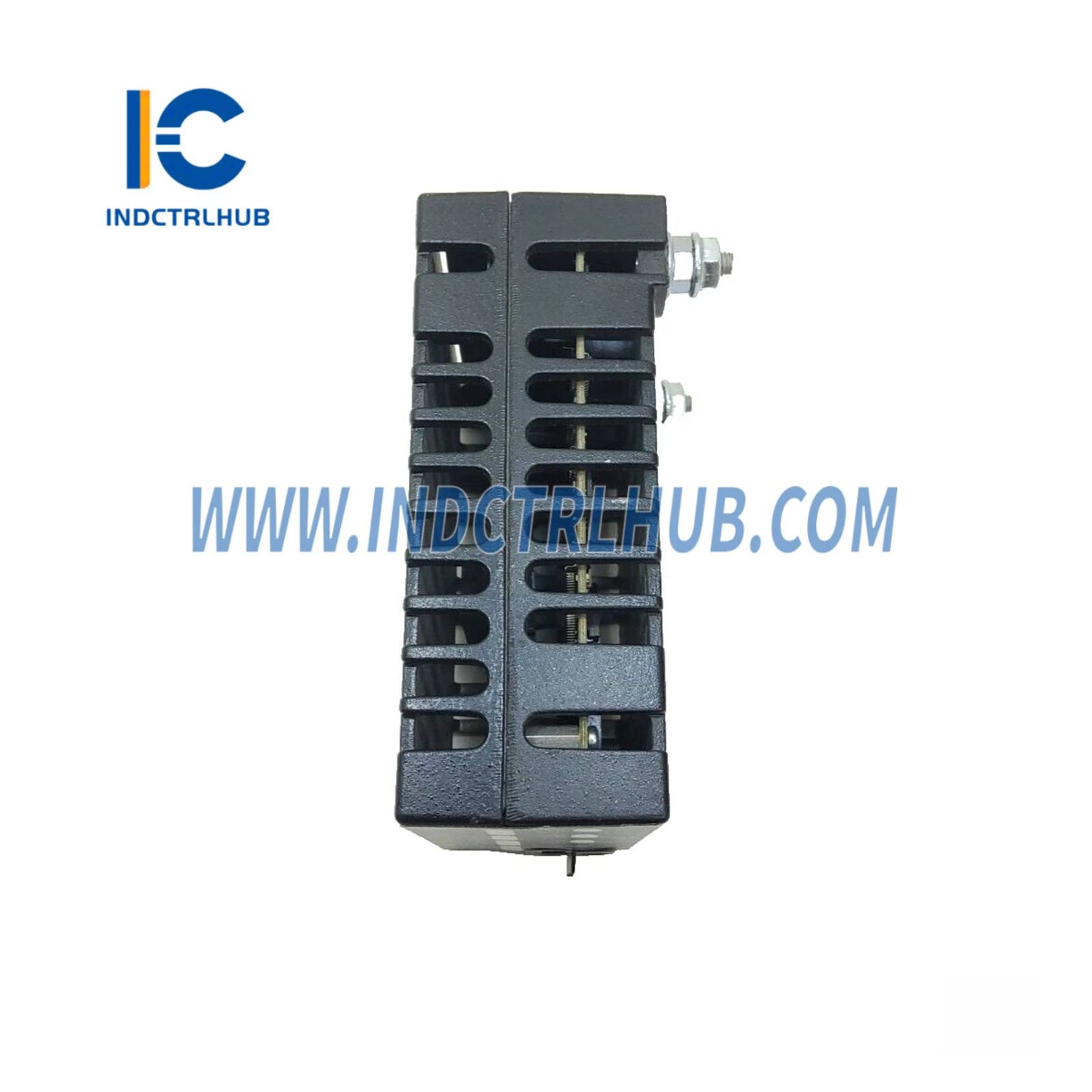

حزمة إدخال/إخراج الاهتزاز General Electric IS220PVIBH1A REV.G Mark VIe
- الشركة المصنعة: جنرال إلكتريك (تحت إدارة GE Vernova الآن)
- السلسلة: مارك VIe Speedtronic
- رقم الطراز/الجزء: IS220PVIBH1A REV.G
- الوصف: حزمة إدخال/إخراج الاهتزاز للتحكم في التوربين في أنظمة Mark VIe Speedtronic
نظرة عامة
حزمة إدخال/إخراج الاهتزاز General Electric IS220PVIBH1A REV.G من سلسلة Mark VIe Speedtronic، مصنعة من قبل GE وتدار الآن بواسطة GE Vernova. مصممة للأتمتة الصناعية، تعالج مدخلات مستشعر الاهتزاز لمراقبة الحالة الميكانيكية للتوربينات الغازية والبخارية والريحية، مما يتيح الكشف المبكر عن مشكلات مثل عدم التوازن، سوء المحاذاة، أو تآكل المحامل. تدعم تكوينات بسيطة وثلاثية التكرار المعياري (TMR) وتستخدم في توليد الطاقة، النفط والغاز، وتطبيقات الطاقة المتجددة لضمان تشغيل التوربينات بشكل موثوق وآمن.
المواصفات الفنية
| المواصفة | التفاصيل |
|---|---|
| الموديل | IS220PVIBH1A REV.G |
| السلسلة | مارك VIe Speedtronic |
| النوع | حزمة إدخال/إخراج الاهتزاز (PVIB) |
| دالة | تعالج 8 مدخلات حساسات الاهتزاز لمراقبة صحة التوربين |
| قنوات الإدخال | 8 مدخلات اهتزاز (تدعم مجسات القرب، مقياسات التسارع، حساسات السرعة) |
| أنواع المستشعرات | بروكسيميتور، مجسات زلزالية، متوافقة مع Bently Nevada |
| إشارة الإدخال | -10 فولت إلى +10 فولت، 4–20 مللي أمبير (قابلة للتهيئة) |
| لوحات المحطات المتوافقة | TVBAH1B، TVBAH1C، TVBAH2A، TVBAH2B |
| الموصلات | منفذا إيثرنت RJ-45 مزدوجان (IONet)، موصل متعدد الدبابيس للوح المحطات |
| الاتصال | إيثرنت (IONet) مع بروتوكولات ControlST |
| مزود الطاقة | 28 فولت تيار مستمر اسمي (نطاق 18–32 فولت تيار مستمر)، مزود من نظام Mark VIe |
| حماية الإشارة | كبح الارتفاعات المفاجئة، ترشيح التداخل الكهرومغناطيسي، العزل البصري |
| المكونات | تكنولوجيا التركيب السطحي، المعالجات الدقيقة، الدوائر المتكاملة، المقاومات، المكثفات |
| استهلاك الطاقة | حوالي 1–2 أمبير عند 28 فولت تيار مستمر (نموذجي لحزم الإدخال/الإخراج Mark VIe، غير محدد علنًا) |
| الأبعاد | حوالي 8.3 سم × 16.5 سم × 5.6 سم (3.3 × 6.5 × 2.2 بوصة) |
| طلاء | طلاء متوافق للحماية البيئية |
| علامات اللوحة | شعار GE، IS220PVIBH1A، REV.G، رمز 6BA01 |
| درجة حرارة التشغيل | -30°C إلى +65°C (-22°F إلى +149°F) |
| درجة حرارة التخزين | -40°C إلى +85°C (-40°F إلى +185°F) |
| الرطوبة النسبية | 5% إلى 95% (غير مكثف) |
| الوزن | حوالي 0.45 كجم (1.0 رطل) |
| التركيب | يتصل بلوحات المحطات المتوافقة (مثل TVBAH1B/C، TVBAH2A/B) |
| الشهادات | CE، UL، CSA، الفئة I القسم 2 |
| التوافق | نظام التحكم في التوربين مارك VIe/مارك VIeS، برنامج ToolboxST |
| دليل | GEH-6721L |
