Product Description
تفاصيل المنتج
| المعلمة | تفاصيل |
|---|---|
| الشركة المصنعة | جنرال إلكتريك |
| رقم الطراز/القطعة | IS200SRLYH2AAA (IS230SNRLH2A) |
| الوصف | لوحة طرفية لمخرجات المرحل |
نظرة عامة على المنتج
| المعلمة | تفاصيل |
|---|---|
| رقم القطعة | IS200SRLYH2AAA (IS230SNRLH2A) |

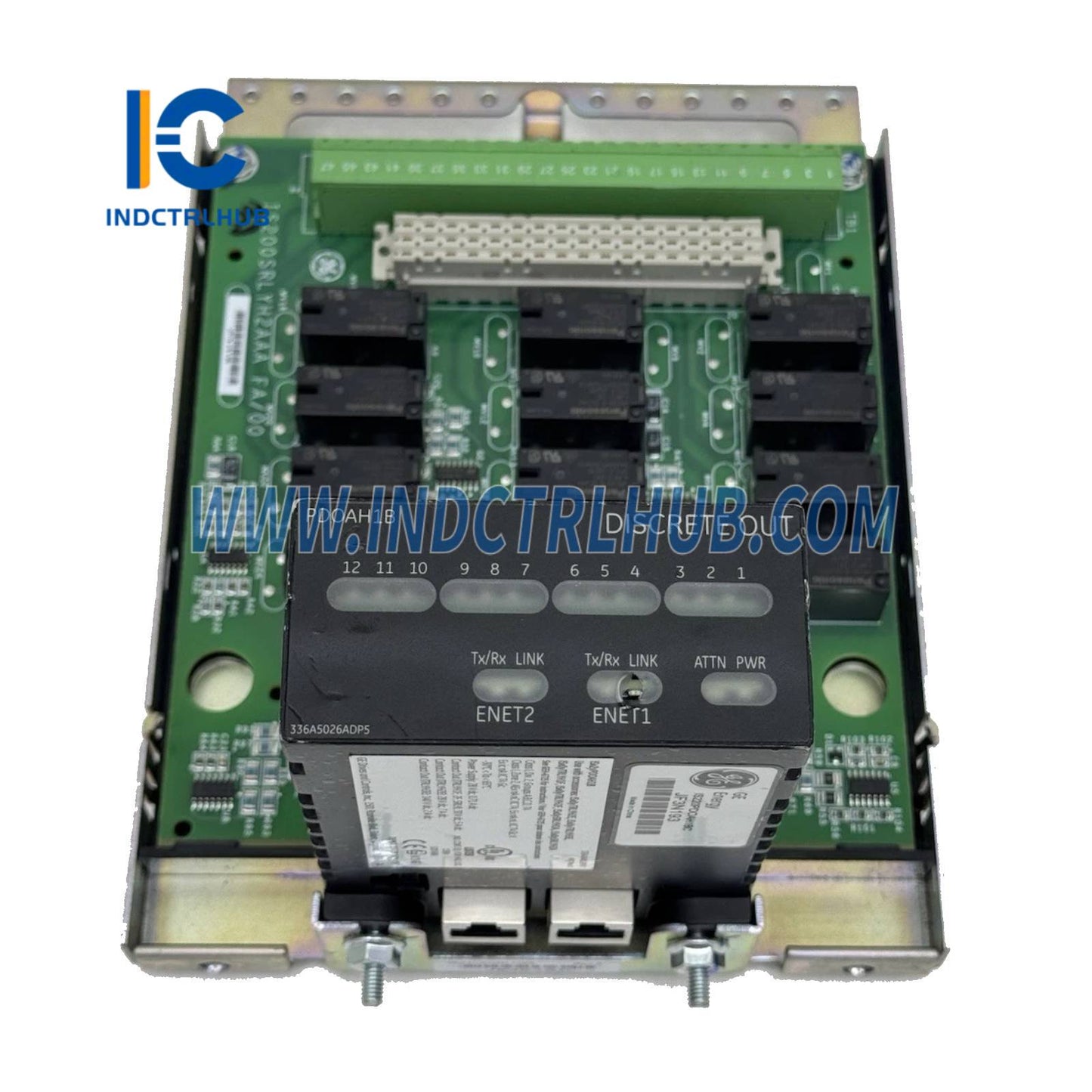

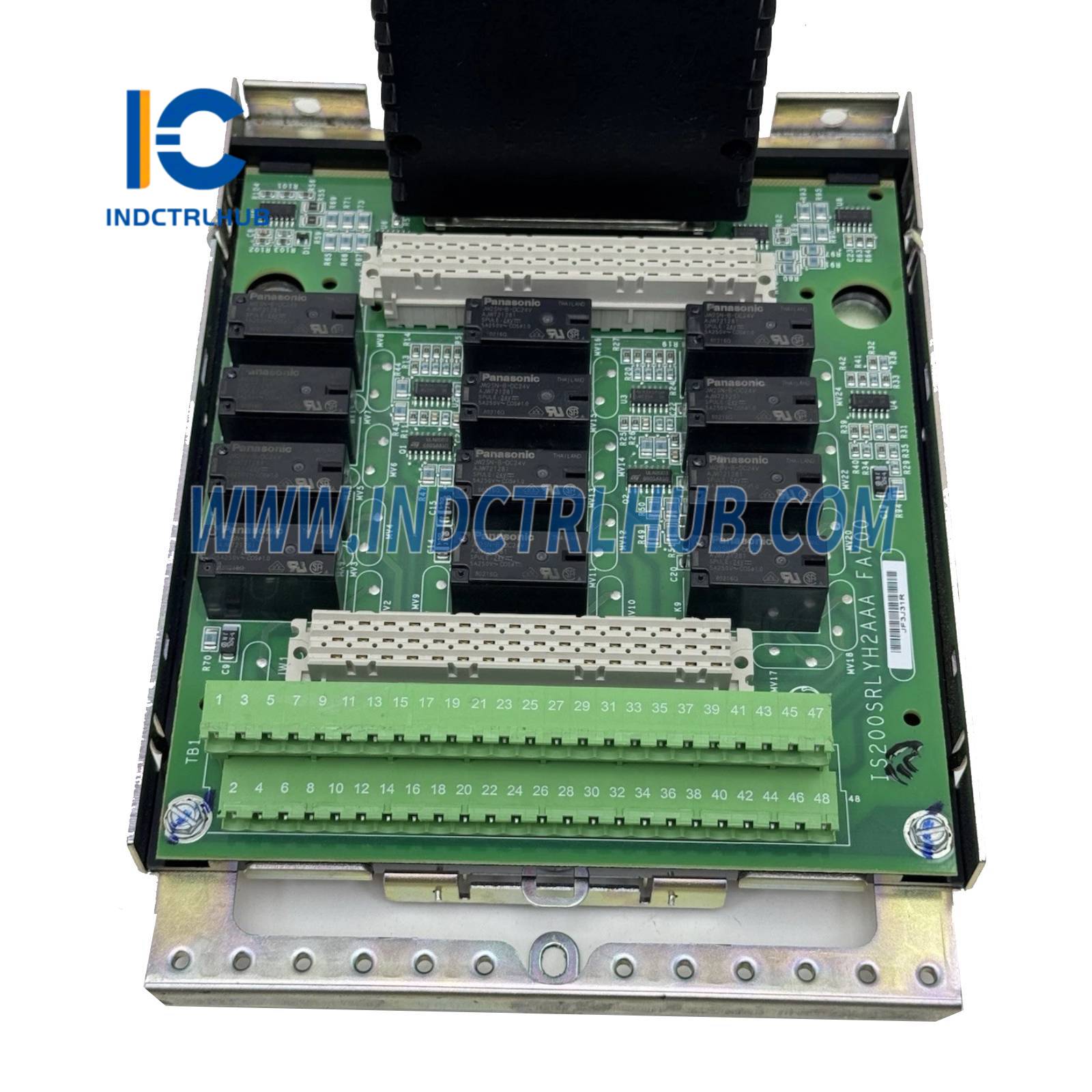

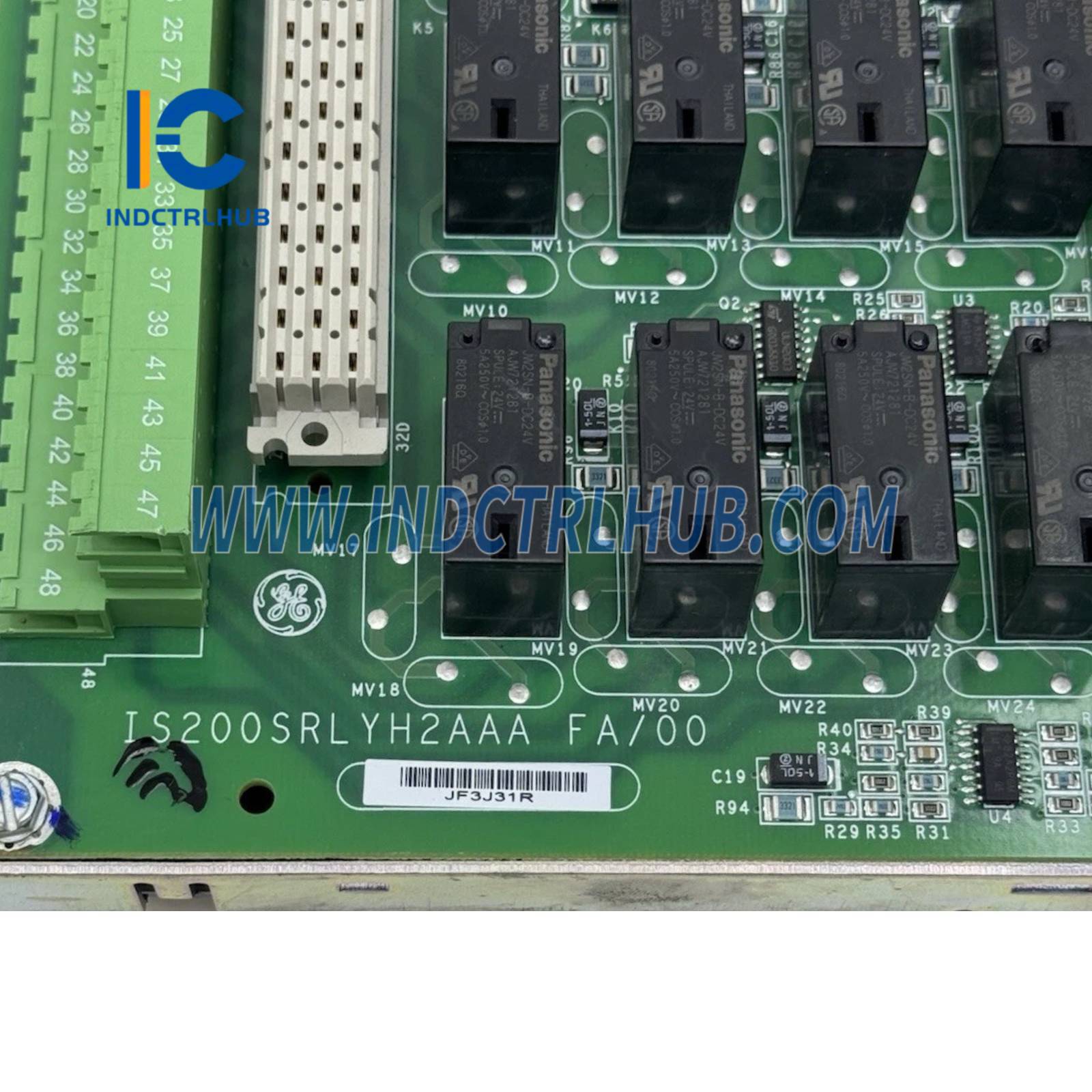

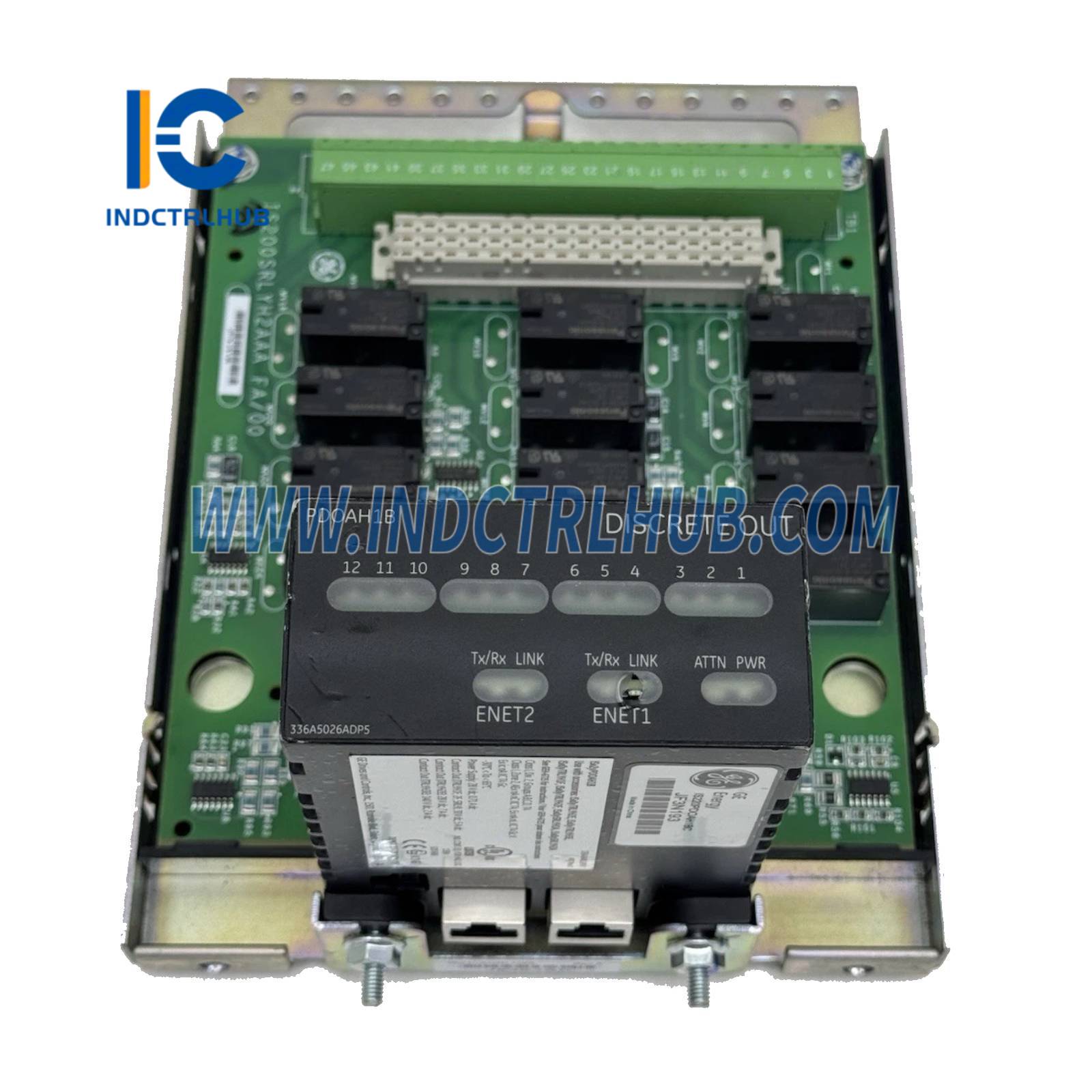

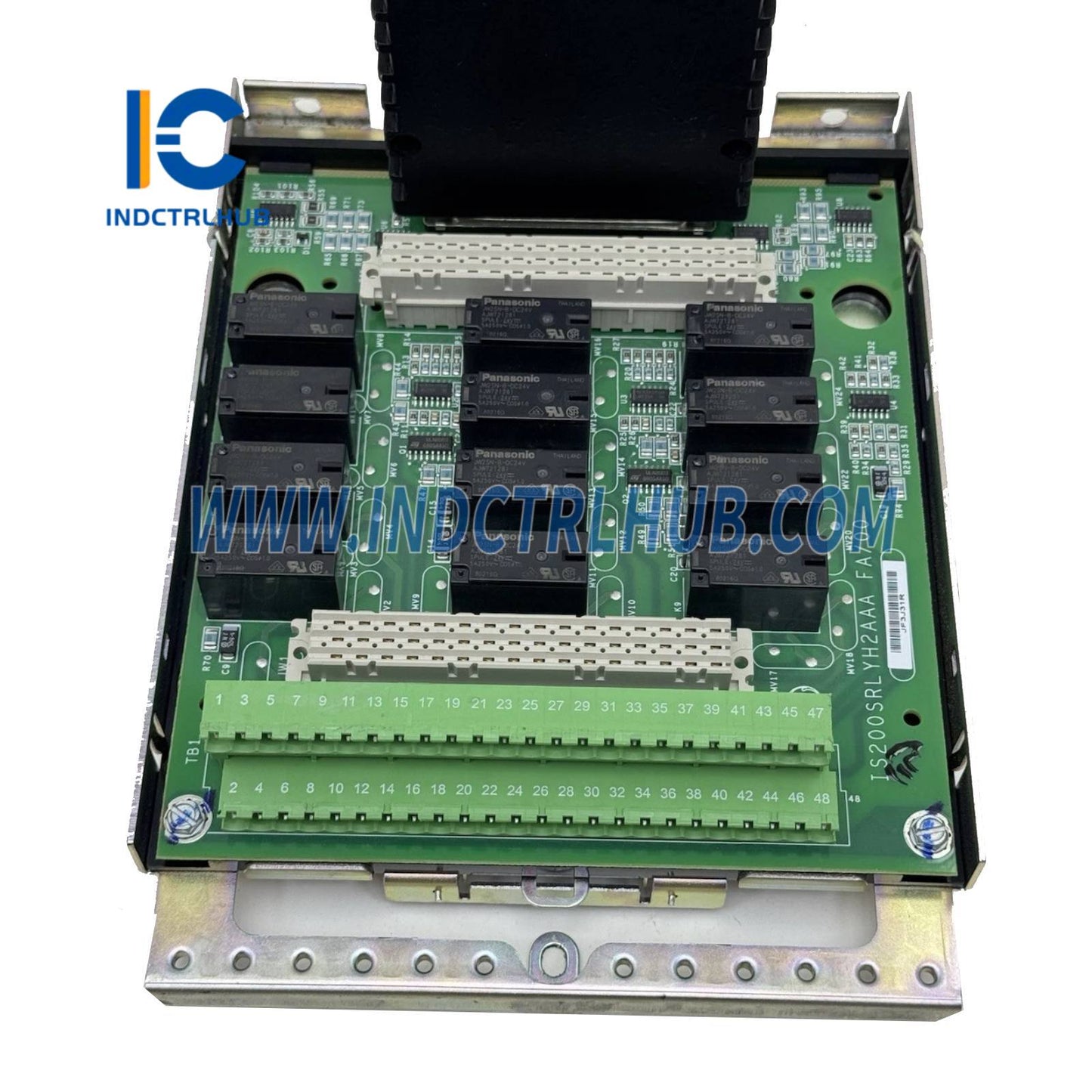

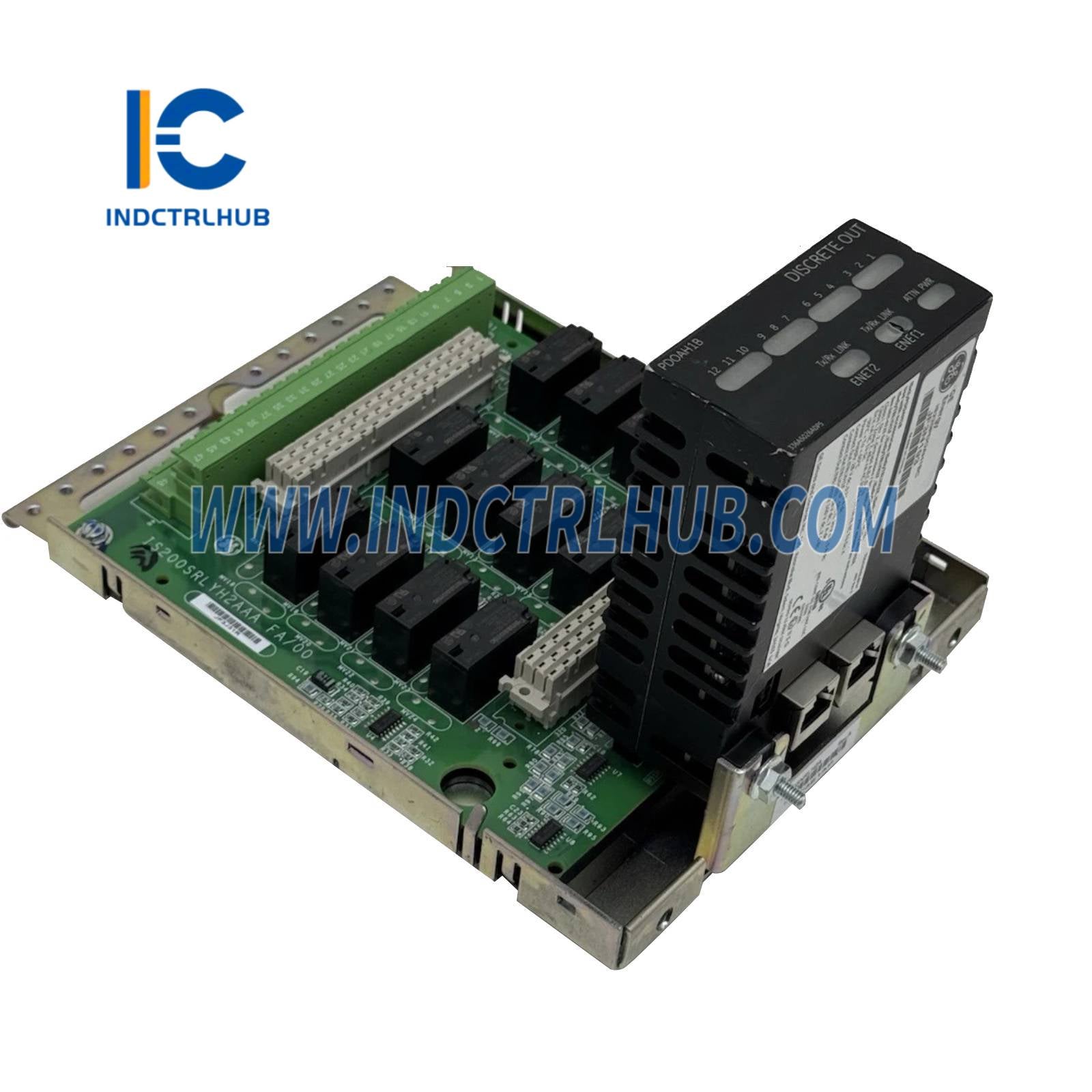

| اسم المنتج | لوحة طرفية لمخرجات المرحل IS200SRLYH2AAA |
| تطبيق | إنهاء ميداني لمخرجات المرحل في أنظمة التحكم بالتوربينات لتوليد الطاقة والتطبيقات الصناعية |
| التوافق | مصمم لأنظمة التحكم GE Mark VIe و Mark VIeS؛ يتصل بحزم الإدخال/الإخراج مثل IS220PRTDH1A |
| وظيفة | يوفر إنهاء عالي الكثافة لإشارات مخرجات المرحل، يدعم التبديل والتحكم في أجهزة الحقل |
المواصفات الوظيفية
| المعلمة | تفاصيل |
|---|---|
| النوع | لوحة طرفية مع أطراف براغي للوصلات الميدانية |
| قنوات الإخراج | 12 مخرجات مرحل |
| نوع المخرج | تلامسات مرحل كهروميكانيكي (قابلة للتكوين NO/NC) |
| تصنيف الإخراج | 5 أمبير عند 250 فولت تيار متردد أو 30 فولت تيار مستمر لكل جهة اتصال |
| العزل | عزل 1500 فولت بين جانب الحقل والنظام |
| مزود الطاقة | 28 فولت تيار مستمر اسمي (من لوحة النظام الخلفية) |
| نطاق درجة حرارة التشغيل | -30°C إلى +70°C |
| التركيب | تركيب على اللوحة في خزانة التحكم |
| الأبعاد | 10.5" × 8.5" × 1.5" (267 مم × 216 مم × 38 مم) تقريبًا |
| الوزن | 2.5 رطل (1.13 كجم) |
| ميزات الحماية | حماية من الارتفاعات المفاجئة، درع EMI |
| الامتثال للمعايير | IEC 61131-2، CE، UL، CSA |
