Product Description

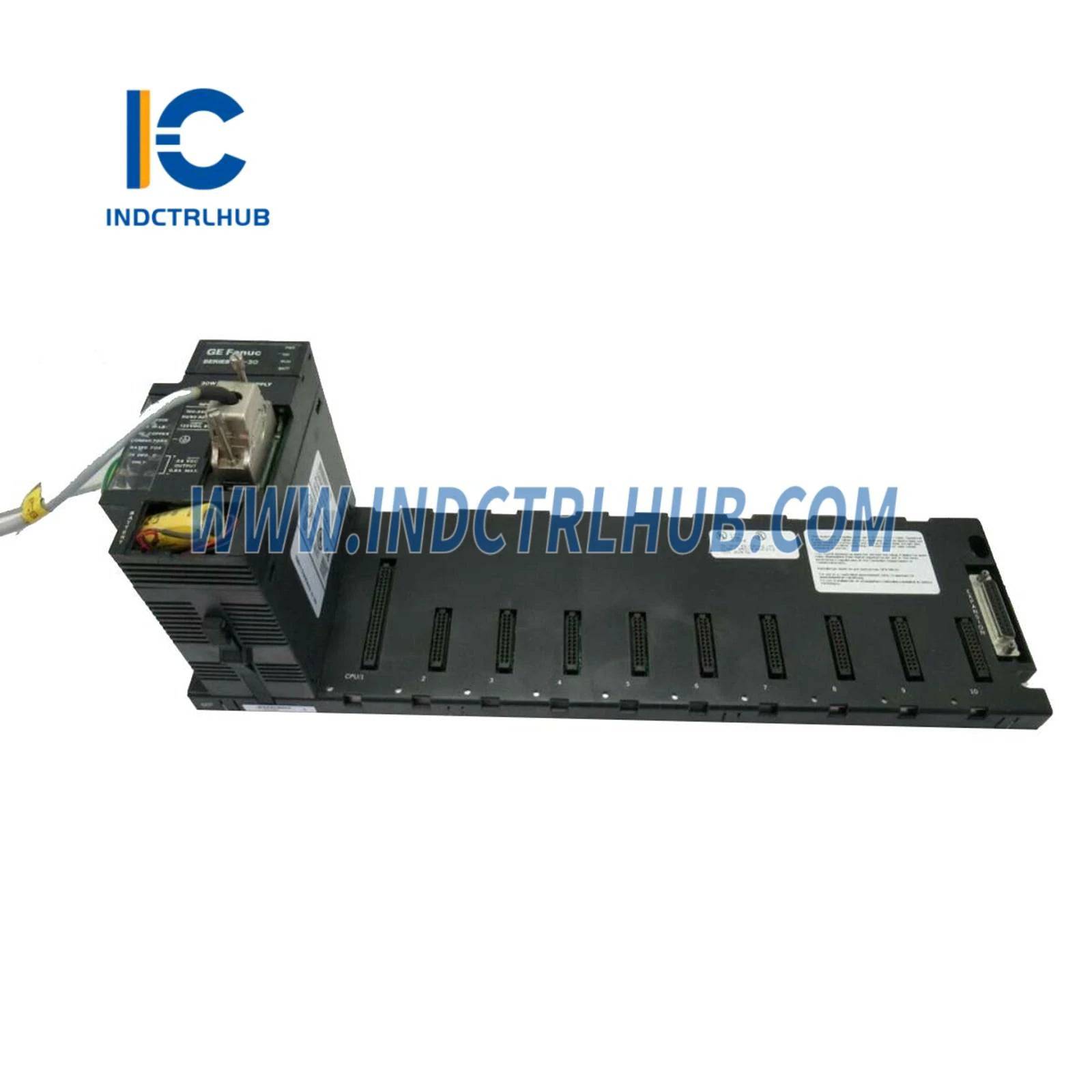

نظرة عامة على لوحة الأساس المعيارية لوحدة المعالجة المركزية GE IC693CHS391 ذات 10 فتحات
تعمل لوحة الأساس المعيارية لوحدة المعالجة المركزية GE IC693CHS391 ذات 10 فتحات كمنصة تثبيت أساسية لأنظمة وحدات التحكم المنطقية القابلة للبرمجة من سلسلة GE Fanuc 90-30. توفر هذه اللوحة الصناعية درجة عالية من الأمان والتوصيل الكهربائي لوحدات المعالجة المركزية، بطاقات توسيع الإدخال/الإخراج، واجهات الاتصال، ووحدات مزود الطاقة في بيئات الأتمتة الصعبة.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| رقم الموديل | IC693CHS391 |
| سعة الفتحة | 10 فتحات (1 وحدة معالجة مركزية + 9 توسعات) |
| السلسلة المتوافقة | GE Fanuc سلسلة 90-30 |
| نوع اللوحة الخلفية | ناقل التوسعة المعياري |
| نوع التثبيت | تركيب على سكة DIN أو لوحة |
| درجة حرارة التشغيل | 0°C إلى 60°C (32°F إلى 140°F) |
| درجة حرارة التخزين | -40°C إلى 85°C (-40°F إلى 185°F) |
| نطاق الرطوبة | 5% إلى 95% بدون تكثف |
| الأبعاد | 508مم × 127مم × 89مم (20" × 5" × 3.5") |
| الوزن | 1.45 كجم (3.2 رطل) |
| الشهادة | معتمد من UL، CSA، CE |
سيناريوهات التطبيق
تتميز لوحة الأساس GE IC693CHS391 في تطبيقات التحكم الصناعي المتنوعة بما في ذلك أتمتة التصنيع، أنظمة التحكم في العمليات، عمليات مناولة المواد، وآلات التعبئة والتغليف. تندمج هذه اللوحة المعيارية بسلاسة مع وحدات المعالجة المركزية GE IC693CPU360DH ومعالجات GE IC693CPU351 لإنشاء هياكل تحكم قابلة للتوسع.
في خطوط تجميع السيارات، تستضيف لوحة الأساس IC693CHS391 تكوينات الإدخال/الإخراج الموزعة مع وحدات الإدخال الرقمية GE IC693MDL645E و وحدات الإخراج GE IC693MDL730J للتحكم المنسق في الحركة. تستخدم منشآت معالجة الأغذية والمشروبات هذه اللوحة مع وحدات التناظرية GE IC693ALG442C لمراقبة دقيقة لدرجة الحرارة والتدفق.
حلول تكامل النظام
يتطلب بناء نظام تحكم كامل من سلسلة 90-30 اختيار مكونات بعناية. ابدأ بلوحة الأساس IC693CHS391، ثم أضف وحدة المعالجة المركزية GE IC693CPU331Y أو وحدة التحكم GE IC693CPU323J لقوة المعالجة. قم بتركيب مزود الطاقة GE IC693APU300MA لتغذية اللوحة الخلفية.
للاتصال بالشبكة، قم بدمج وحدات الاتصال GE IC693CMM311N أو وحدات توسيع الحافلة GE IC693BEM340. قم بتوسيع سعة الإدخال/الإخراج باستخدام قواعد التوسيع GE IC693CHS398 المتصلة عبر كابلات التوسيع GE IC693CBL301.
الميزات والفوائد الرئيسية
- مرونة معيارية: تستوعب مجموعات مختلفة من وحدات المعالج ووحدات الإدخال/الإخراج لحلول تحكم مخصصة
- بناء قوي: مواد صناعية تتحمل الاهتزاز والصدمات والظروف البيئية القاسية
- قدرة التبديل الساخن: استبدال وحدات الإدخال/الإخراج دون إيقاف تشغيل النظام بالكامل (يعتمد على وحدة المعالج)
- لوحة خلفية مدمجة: ناقل بيانات عالي السرعة يضمن اتصالًا موثوقًا بين الوحدات
- تصميم مدمج: تصميم موفر للمساحة يعظم استخدام مساحة اللوحة
- تركيب عالمي: متوافق مع تكوينات تركيب السكك الديناميكية القياسية ولوحات التثبيت
الأسئلة المتكررة
س: ما هي وحدات المعالج المتوافقة مع قاعدة IC693CHS391؟
ج: تدعم هذه القاعدة جميع وحدات المعالج CPU من سلسلة GE Fanuc Series 90-30 بما في ذلك المعالجات IC693CPU311، IC693CPU313، IC693CPU323، IC693CPU331، IC693CPU341، IC693CPU351، وIC693CPU360.
س: هل يمكنني خلط أنواع مختلفة من وحدات الإدخال/الإخراج على نفس القاعدة؟
ج: نعم، تدعم IC693CHS391 تكوينات وحدات غير متجانسة تشمل المدخلات الرقمية، والمخرجات الرقمية، والمدخلات التناظرية، والمخرجات التناظرية، والوحدات الخاصة في نفس الوقت.
س: ما هو الحد الأقصى لاستهلاك الطاقة المدعوم؟
ج: يعتمد إجمالي استهلاك الطاقة على وحدة تزويد الطاقة المثبتة. تستخدم التكوينات النموذجية مزودات IC693PWR321 (30 واط) أو IC693PWR330 (30 واط)، مع تخصيص ميزانية الطاقة عبر جميع الوحدات المثبتة.
س: هل تتطلب هذه القاعدة تأريضًا خاصًا؟
ج: التأريض الصحيح ضروري لمقاومة الضوضاء والسلامة. قم بتوصيل طرف التأريض في القاعدة بتأريض أرضي مخصص باستخدام سلك 14 AWG أو أكبر وفقًا لمعايير NEC/IEC.
س: كيف يمكنني التوسع لأكثر من 10 فتحات؟
ج: استخدم وحدات توسيع الحافلة من سلسلة GE IC693BEM لتوصيل قواعد التوسيع الإضافية IC693CHS393 أو IC693CHS397 أو IC693CHS398، مع دعم يصل إلى 7 رفوف توسعة (80 فتحة إجمالاً).
الضمان والدعم
تتضمن جميع قواعد GE IC693CHS391 ضمانًا شاملاً من الشركة المصنعة لمدة 12 شهرًا يغطي العيوب في المواد والتصنيع. يوفر فريق الدعم الفني لدينا إرشادات التثبيت، ومساعدة في استكشاف الأخطاء وإصلاحها، وتوصيات التكوين طوال دورة حياة المنتج.
