Product Description

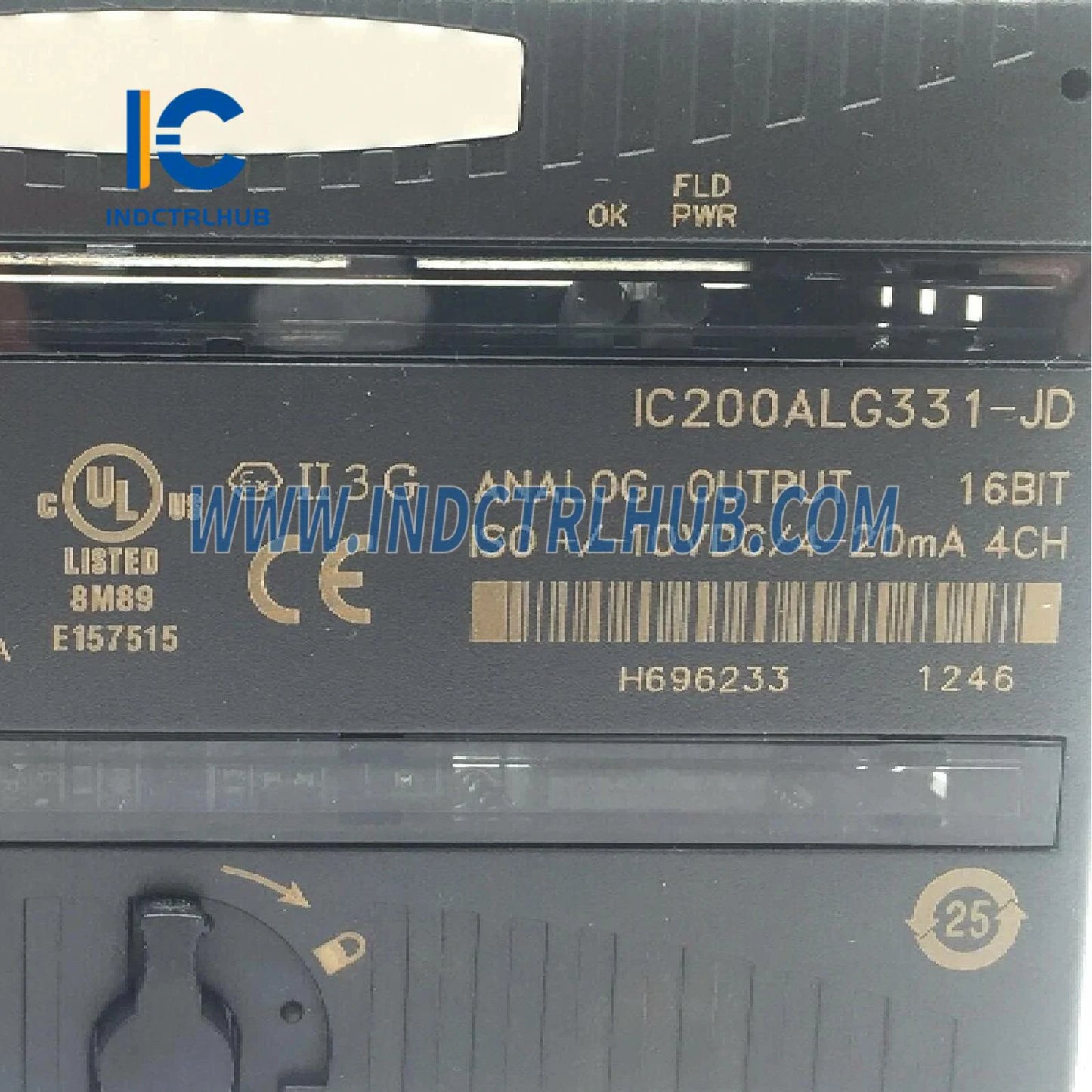

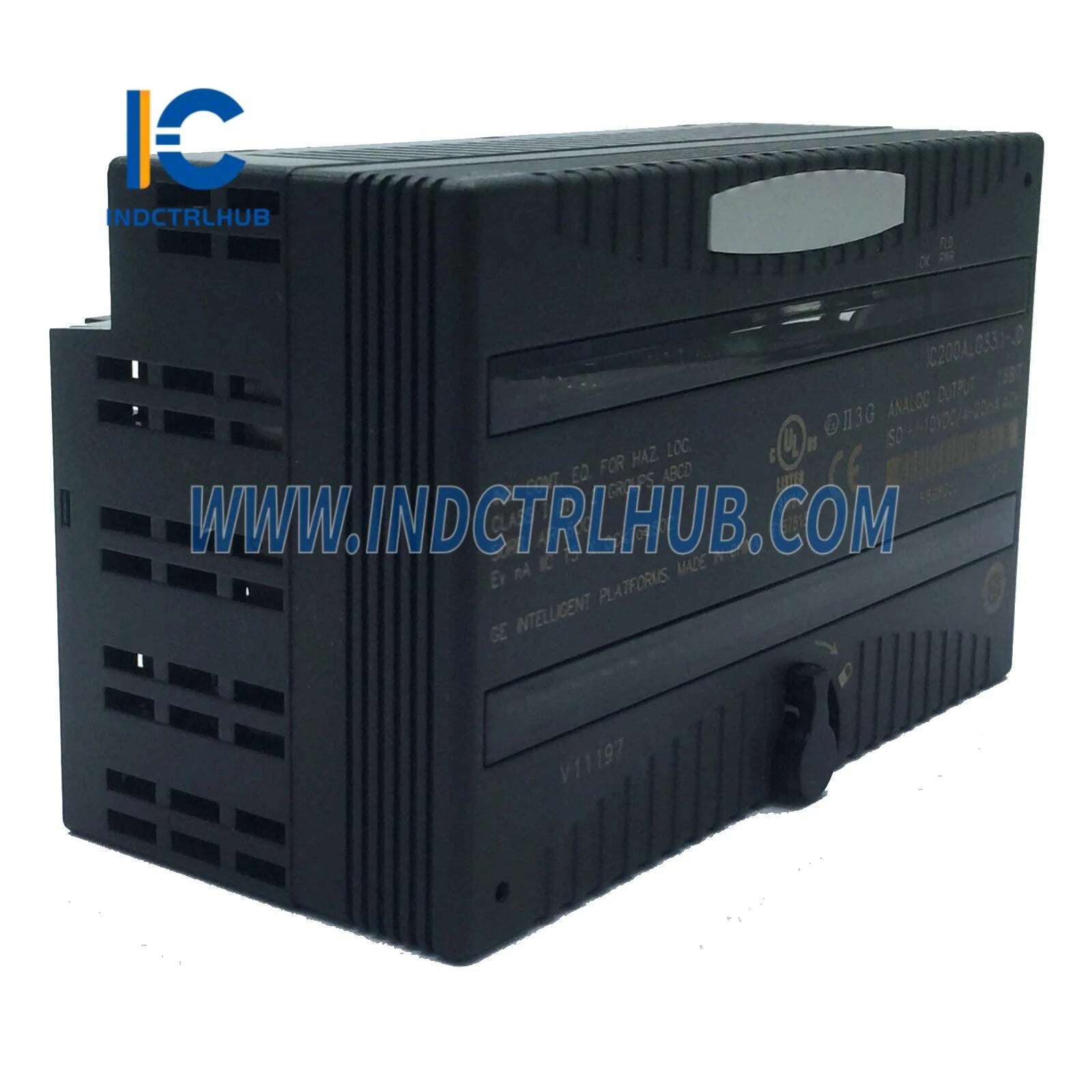

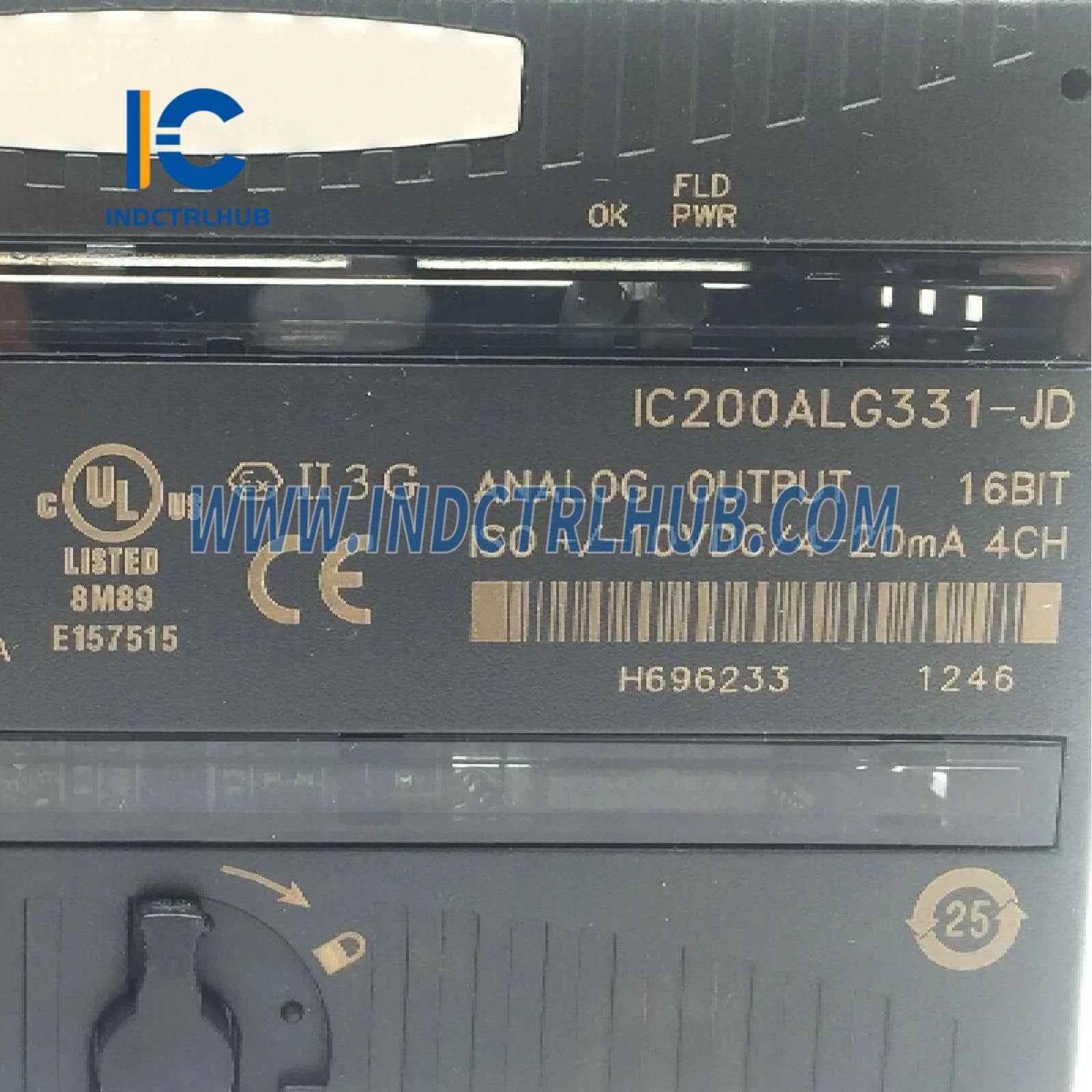

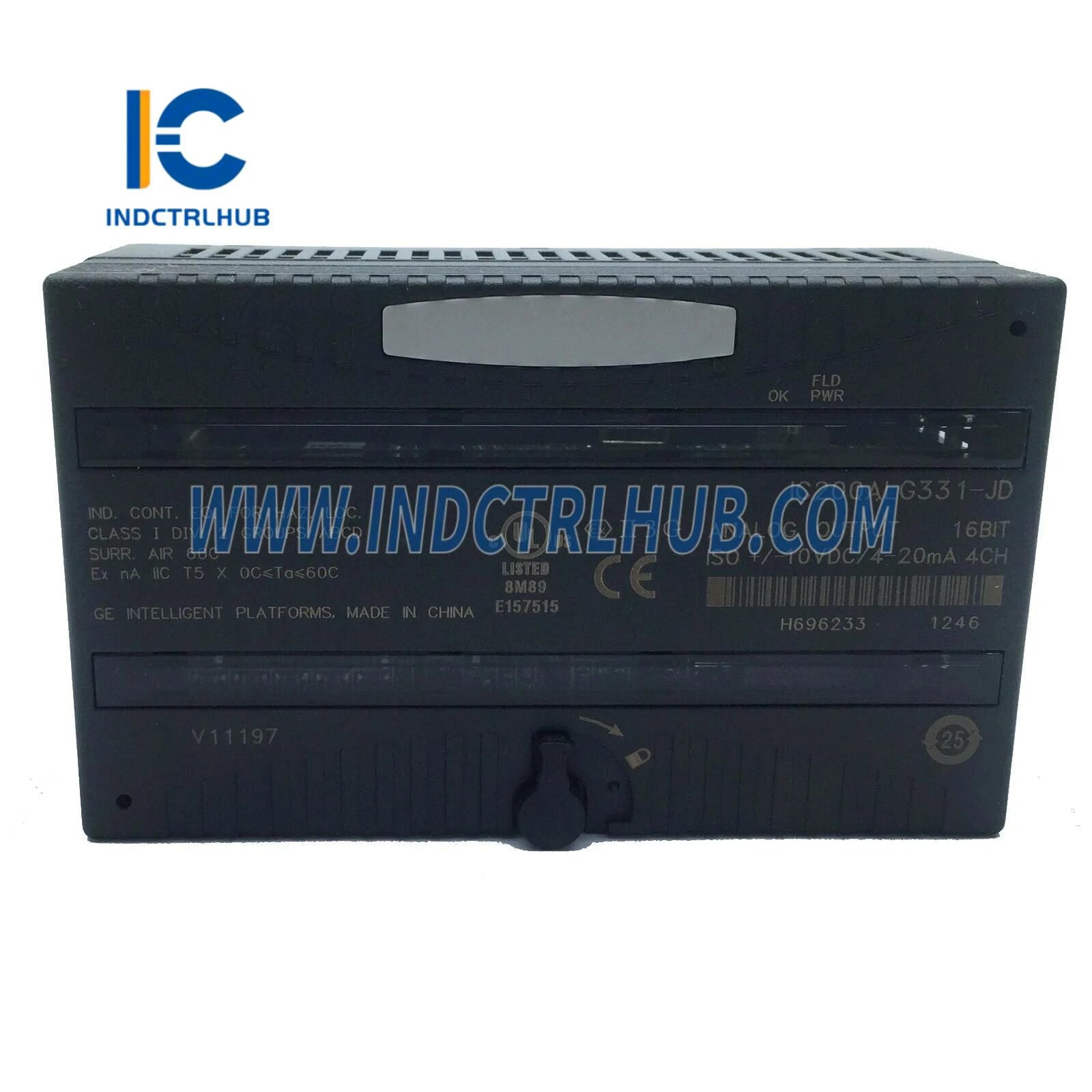

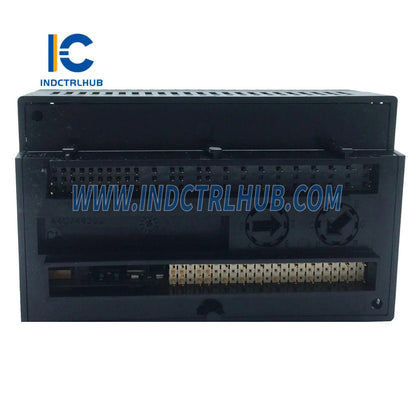

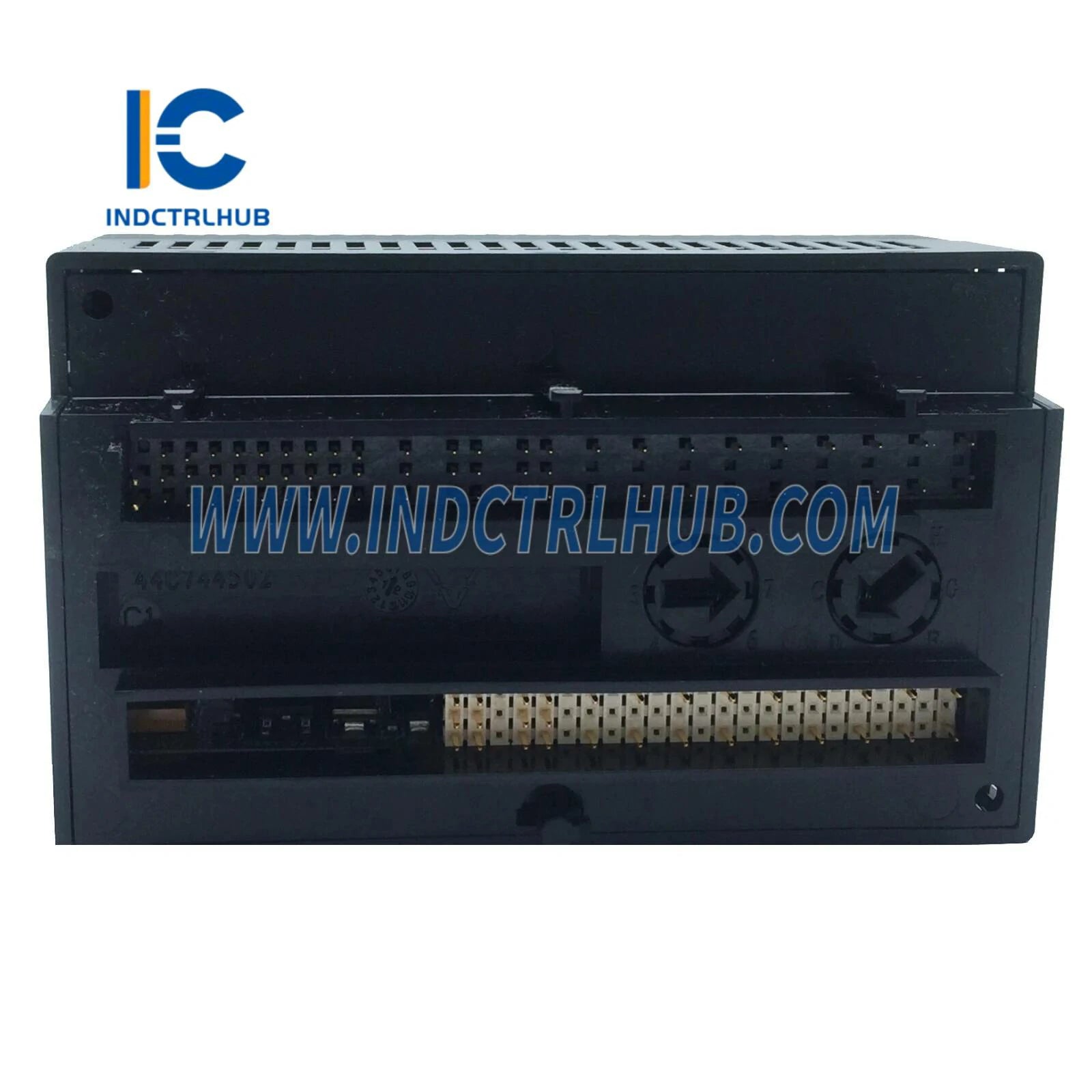

وحدة الإخراج التناظرية المعزولة ذات 4 قنوات GE IC200ALG331-JD VersaMax - تحكم إشارات بدرجة صناعية
تقدم وحدة الإخراج التناظرية المعزولة ذات 4 قنوات GE IC200ALG331-JD VersaMax توليد إشارات تناظرية دقيقة مع عزل من قناة إلى أخرى لتطبيقات التحكم الصناعي الحرجة. مصممة لبيئات العمليات الصعبة، توفر هذه الوحدة مخرجات جهد وتيار مستقلة مع مقاومة عالية للضوضاء، مما يجعلها مثالية لتحديد مواقع الصمامات، محركات السرعة المتغيرة، وأنظمة التحكم الموزعة حيث تكون سلامة الإشارة أمرًا بالغ الأهمية.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| رقم الموديل | IC200ALG331-JD |
| قنوات الإخراج | 4 مخارج تماثلية معزولة |
| أنواع المخرجات | الجهد: ±10V DC | التيار: 0-20mA، 4-20mA |
| الدقة | تحويل رقمي إلى تناظري بدقة 12-بت |
| الدقة | ±0.25% من المدى الكامل عند 25°C |
| عزل القناة | 500V DC من قناة إلى قناة ومن قناة إلى اللوحة الخلفية |
| مقاومة الخرج | الجهد: <1Ω | التيار: >100kΩ |
| مقاومة الحمل | الجهد: >1kΩ | التيار: <600Ω |
| زمن الاستقرار | 5ms إلى 0.1% من القيمة النهائية |
| معدل التحديث | 10ms لكل قناة |
| انحراف درجة الحرارة | ±50ppm/°C النموذجي |
| درجة حرارة التشغيل | 0°C إلى +60°C (32°F إلى 140°F) |
| استهلاك الطاقة | 3.5 واط نموذجية من اللوحة الخلفية |
| مصابيح LED التشخيصية | حالة الوحدة، مؤشرات عطل القناة |
| الشهادات | UL, CE, CSA, ATEX المنطقة 2 |
سيناريوهات التطبيق
تشغيل الصمامات وتحديد المواقع: التحكم في المشغلات الهوائية والكهربائية بإشارات حلقة التيار الدقيقة 4-20mA لتنظيم التدفق، التحكم في الضغط، وتطبيقات الخلط. تمنع المخرجات المعزولة تداخل حلقة الأرض في مجمعات الصمامات الموزعة، مما يضمن تحديد المواقع بدقة عبر مناطق تحكم متعددة.
التحكم في محرك التردد المتغير: توليد إشارات نقطة الضبط التناظرية للتحكم في سرعة VFD في محطات الضخ، أنظمة الناقلات، ومجموعات المراوح. اقترن مع وحدة الإدخال التناظرية GE IC200ALG260E ذات 8 قنوات لإنشاء أنظمة تنظيم سرعة مغلقة مع مراقبة التغذية الراجعة.
حلقات التحكم في العمليات: تنفيذ استراتيجيات التحكم PID لتنظيم درجة الحرارة، الضغط، والمستوى في المعالجة الكيميائية، تصنيع الأدوية، وإنتاج الأغذية. دمج مع GE IC200ALG620-EC وحدة إدخال تناظرية RTD لحلول تحكم كاملة في درجة الحرارة مع تغذية استشعارية.
مسجل المخططات واكتساب البيانات: تشغيل مسجلات المخططات التناظرية، عدادات اللوحات، والأجهزة القديمة التي تتطلب إشارات جهد أو تيار. نطاق الإخراج ±10V يلبي متطلبات الإشارات ذات الاتجاهين للتحكم في عكس المحركات وأنظمة تحديد المواقع السيرفو.
حلول تكامل النظام
هيكل منصة VersaMax: قم بتركيب IC200ALG331-JD على GE IC200CHS022B حامل I/O مدمج VersaMax مع أطراف تثبيت نابضية لتوصيل الأسلاك بدون أدوات وتشغيل سريع. يدعم تصميم الحامل المدمج التركيبات عالية الكثافة في لوحات التحكم ذات المساحات المحدودة.
تكوينات I/O مختلطة: أنشئ أنظمة تحكم شاملة بدمج وحدات الإخراج مع GE IC200ALG630 وحدة إدخال RTD/ثرموقبل لمراقبة درجة الحرارة متعددة المستشعرات وGE IC200ALG326F وحدة إخراج تناظرية بثماني قنوات لتوسيع سعة التحكم في العمليات المعقدة.
تكامل المتحكم: اتصل بـ GE IC200CPU005 VersaMax CPU بذاكرة 128K لخوارزميات التحكم المتقدمة، أو استخدم GE IC200CPU002-EF VersaMax CPU لتطبيقات التحكم في الآلات المدمجة. قم بتوسيع سعة I/O باستخدام GE IC200CBL001 كابل توسيع CPU للهياكل الموزعة.
التركيب والتثبيت: اختر من بين خيارات حوامل متعددة بما في ذلك GE IC200CHS001A حامل I/O بأسلوب الحاجز للوصلات الطرفية بالبراغي أو GE IC200CHS005 حامل I/O بأسلوب صندوق التداخل لكتل التوصيل الطرفية القابلة للاستبدال ميدانيًا والتي تقلل من وقت التوقف أثناء الصيانة.
الأسئلة الشائعة عن المنتج
س: ما هي ميزة العزل بين القنوات؟
ج: تعزل العزل بين القنوات الحلقات الأرضية والتداخل بين المخرجات، مما يسمح لكل قناة بالإشارة إلى إمكانات أرضية مختلفة. هذا أمر حاسم عند التحكم في أجهزة تعمل بمصادر طاقة منفصلة أو تقع في مناطق كهربائية مختلفة، مما يمنع تدهور الإشارة وتلف المعدات.
س: هل يمكنني تكوين كل قناة بشكل مستقل لإخراج جهد أو تيار؟
ج: نعم، يمكن تكوين كل من القنوات الأربع بشكل مستقل إما لإخراج جهد ±10 فولت أو إخراج تيار 0-20mA/4-20mA من خلال التكوين البرمجي في بيئة برمجة PLC. لا يلزم وجود قفزات أو مفاتيح أجهزة.
س: ما هي أقصى مقاومة للحلقة لمخرجات التيار؟
ج: يمكن لمخرجات التيار تشغيل أحمال تصل إلى 600Ω، مما يستوعب مقاومة الكابل ومقاومة إدخال الجهاز لحلقات الأجهزة النموذجية 4-20mA حتى 500 متر باستخدام سلك 18 AWG القياسي.
س: هل تدعم الوحدة اتصال HART؟
ج: لا، يوفر IC200ALG331-JD مخرجات تناظرية قياسية بدون دعم بروتوكول HART. للحصول على إدخال/إخراج تناظري مدعوم بـ HART، فكر في وحدات بديلة أو مضاعفات HART خارجية.
س: كيف أشخص أعطال القنوات؟
ج: تتميز الوحدة بمؤشرات LED فردية لكل قناة تضيء عند اكتشاف حالة دائرة مفتوحة، أو دائرة قصيرة، أو تيار زائد. كما تتوفر بتات حالة التشخيص في برنامج PLC للتعامل الآلي مع الأعطال وتوليد الإنذارات.
س: هل الوحدة مناسبة لتطبيقات السلامة المصنفة حسب SIL؟
ج: تم تصميم IC200ALG331-JD لتطبيقات التحكم الصناعية القياسية ولا يتم اعتماده لتطبيقات مستوى سلامة السلامة (SIL). لوظائف التحكم الحرجة للسلامة، استخدم وحدات الإدخال/الإخراج المصنفة للسلامة والمعتمدة.
س: ما هو برنامج البرمجة المطلوب؟
ج: قم بتكوين وبرمجة الوحدة باستخدام برنامج GE Proficy Machine Edition أو VersaPro. يتم ضبط مقياس الإخراج، واختيار النطاق، ومعلمات التشخيص من خلال واجهة تكوين الأجهزة.
الضمان والدعم الفني
تدعم وحدة الإخراج التناظري المعزولة ذات 4 قنوات GE IC200ALG331-JD VersaMax بضمان شامل لمدة 12 شهرًا من الشركة المصنعة يغطي عيوب المواد والتصنيع. يوفر فريق الدعم الفني ذو الخبرة لدينا مساعدة في هندسة التطبيقات، وإرشادات التكوين، ودعم استكشاف الأخطاء لضمان أداء النظام الأمثل.
تخضع جميع الوحدات لاختبارات مصنعية شاملة تشمل دورات الحرق، والتحقق من المعايرة، وفحص الإجهاد البيئي لضمان الموثوقية طويلة الأمد في البيئات الصناعية القاسية. تتوفر برامج ضمان ممتدة وخدمات معايرة للصناعات المنظمة التي تتطلب تتبعًا موثقًا.
