Product Description
نظرة عامة على المنتج
| الحقل | التفاصيل |
|---|---|
| الشركة المصنعة | Schneider Electric (Foxboro) |

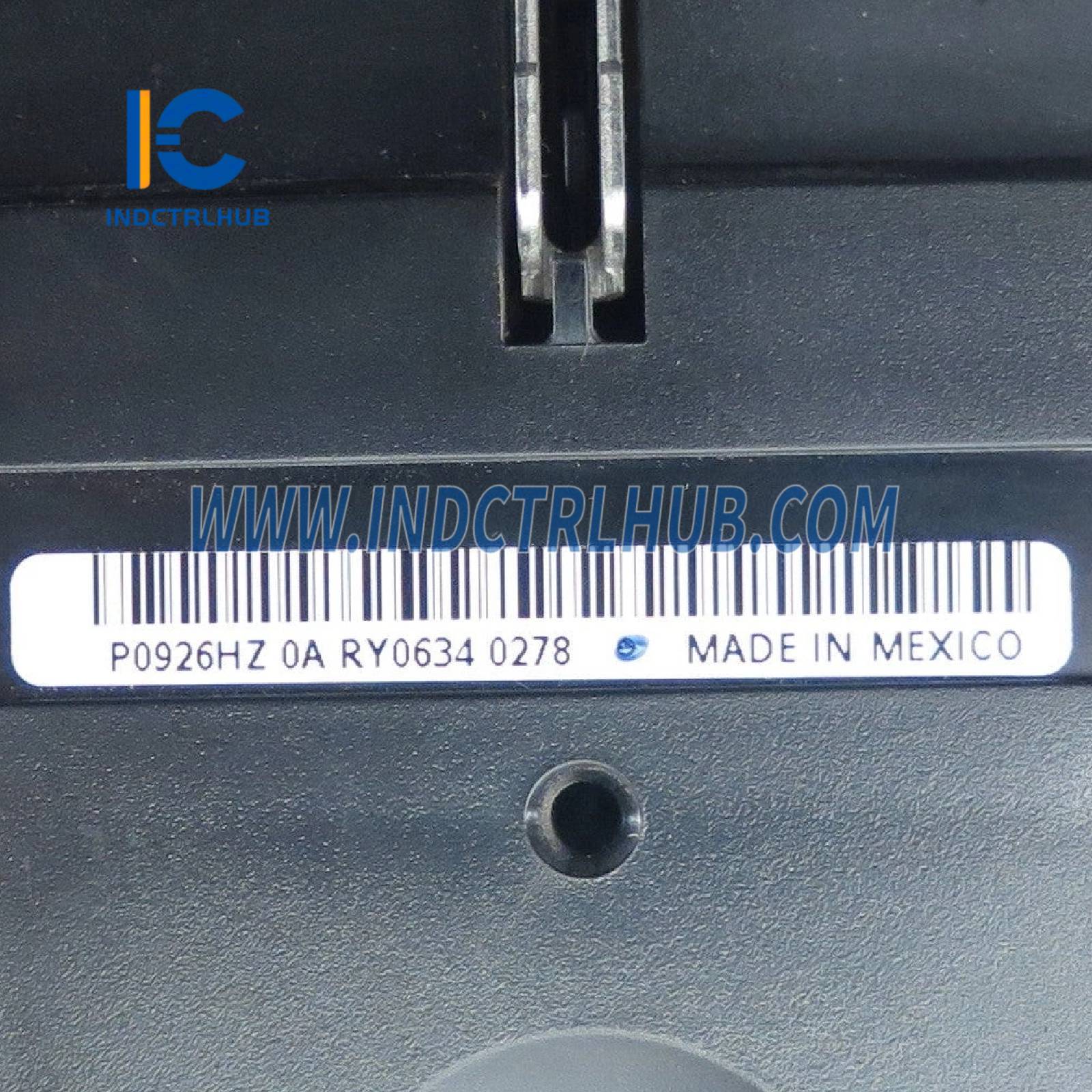

| رقم القطعة | P0926HZ |

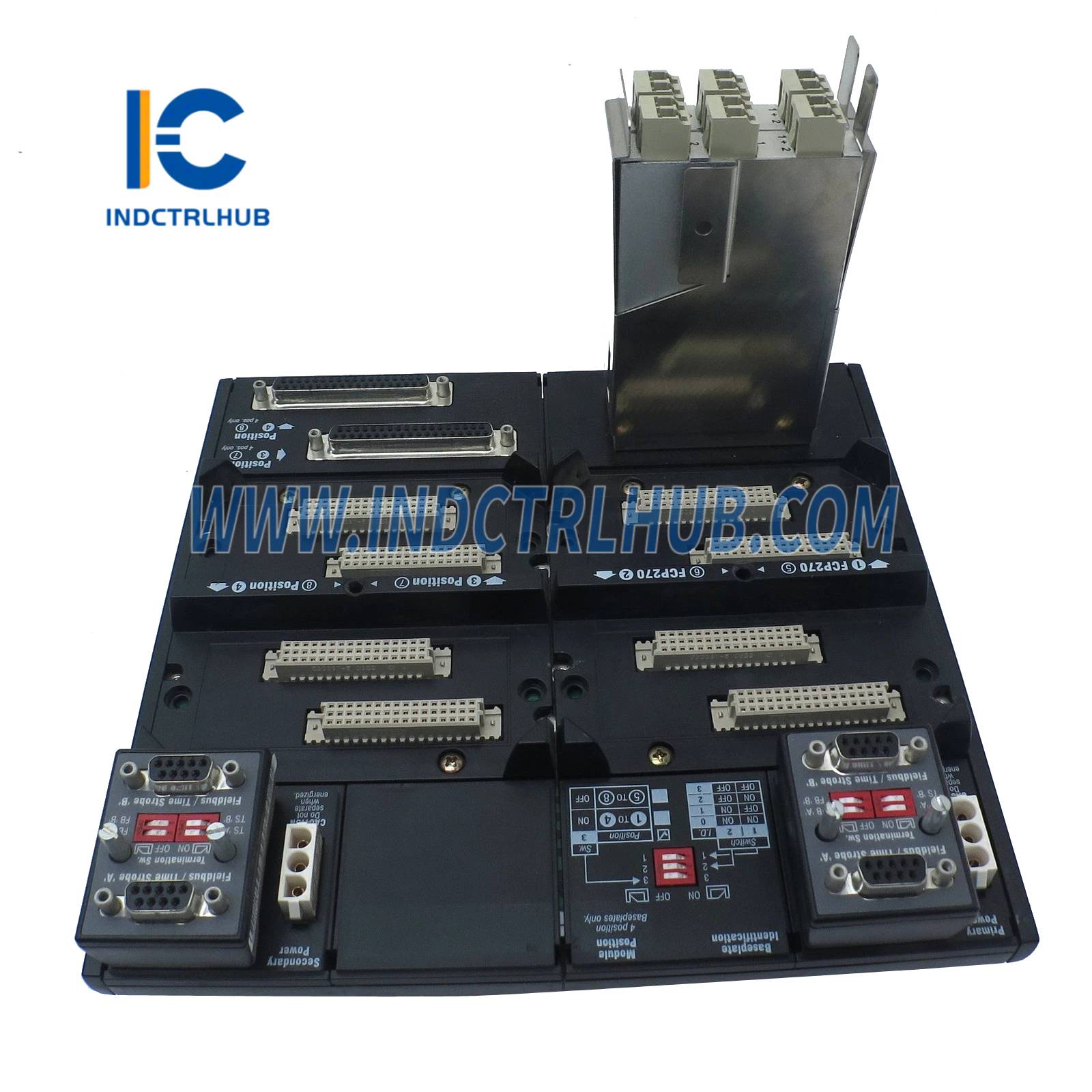

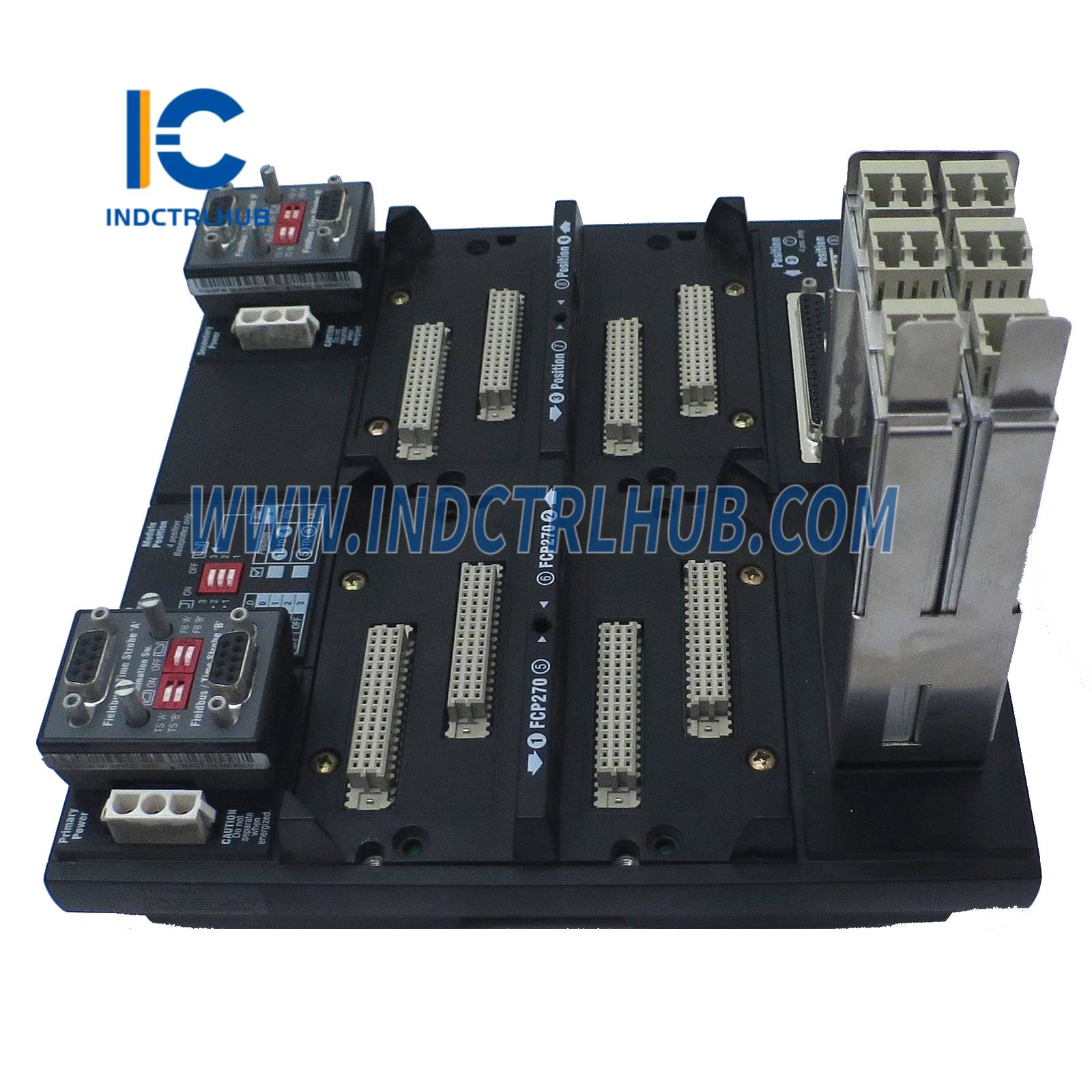

| نوع المنتج | لوحة قاعدة معيارية بموقعين، السلسلة 200 القياسية |
| الوظيفة | منصة تركيب ولوحة خلفية للاتصال لوحدات FCP270 |
| توافق النظام | نظام أتمتة العمليات Foxboro Evo، نظام فرعي للسلسلة 200 القياسية |
| الوثيقة المرتبطة | PSS 31H-2SBASEPLT |
المواصفات الوظيفية
| الميزة | المواصفة |
|---|---|
| دعم الوحدة | وحدة FCP270 مفردة غير متحملة للأخطاء أو زوج متحمل للأخطاء |
| مواقع التركيب | موقعان، مخصصة لوحدات FCP270 فقط (تمنع تركيب FBM/FCM/FEM) |
| عنوان لوحة القاعدة | مربوطة كهربائياً كلوحة قاعدة 0 (بدون مفتاح DIP للتعريف) |
| اتصال الحافلة الميدانية | حافلة تسلسلية مكررة HDLC بسرعة 2 ميجابت/ثانية (حافلة وحدة الحقل) لوحدات السلسلة 200 |
| دعم المقسم | يشمل مساحة تركيب لمقسمات/مجمّعات الألياف البصرية لزوج FCP270 المتحمل للأخطاء |
| وصلات الطاقة | وصلات 24 فولت تيار مستمر أولية وثانوية |
| الاتصالات البينية | كابلات ملتوية محمية لحافلة وحدة الحقل A/B؛ تدعم الكابلات المكررة |
| المُنهِيات | متوافقة مع: - P0916RB (مُنهي لوحة قاعدة الحافلة الميدانية) - P0926KW (مُنهي/مقسم لوحة قاعدة الحافلة الميدانية) - P0926KZ (مُنهي لوحة قاعدة الحافلة الميدانية مع وميض الوقت) - P0926LC (مقسم/مُنهي الحافلة الميدانية لوحدات FBM السلسلة 100) |
| التوسعة | يمكن إضافته إلى مجموعات لوحات القاعدة الحالية/الجديدة لترقيات النظام |
| اللوحة الخلفية | لوحة خلفية سلبية لزيادة الموثوقية |
المواصفات الفيزيائية
| الميزة | المواصفة |
|---|---|
| التركيب | سكة DIN أفقية أو عمودية (32 أو 35 مم)؛ تركيب رف 19 بوصة اختياري مع مجموعة P0930AS |
| مثبتات سكة DIN | مثبتات للتثبيت الآمن (العدد يعتمد على حجم لوحة القاعدة) |
| حامل تركيب الرف | فولاذ، مدلفن بارد، قياس 16 (0.0598 مم)؛ عمق تركيب 25.4 مم (1 بوصة) |
| المادة | PC وABS، تصنيف مقاومة الاشتعال UL94 V0 |
| اللون | أسود |
| الكتلة | حتى 0.91 كجم (2.0 رطل) لأكبر لوحة قاعدة (8 مواقع)؛ أخف للوحة بموقعين |
| الأبعاد | - عمودي: عرض تقريبي 124 مم (مقدر لموقعين) - أفقي: الأبعاد المحددة غير مدرجة لـ P0926HZ؛ راجع مواصفات FCP270 PSS (21H-1B9) للمساحة الخالية |
| الكابلات | - الطاقة: من 0.4 م (16 بوصة) إلى 2.1 م (7 أقدام) - حافلة وحدة الحقل: من 0.125 م (5 بوصات) إلى 60 م (198 قدم) الطول الكلي |
| الموصلات | موسومة للموقع/الوظيفة؛ دلائل الوحدة تضمن الإدخال الصحيح |
المواصفات البيئية
| المعامل | المواصفة |
|---|---|
| درجة حرارة التشغيل | -20 إلى +70 درجة مئوية (-4 إلى +158 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 إلى +70 درجة مئوية (-40 إلى +158 درجة فهرنهايت) |
| الرطوبة النسبية | 5 إلى 95% (غير مكثفة) |
| الارتفاع (تشغيل) | -300 إلى +3,000 م (-1,000 إلى +10,000 قدم) |
| الارتفاع (تخزين) | -300 إلى +12,000 م (-1,000 إلى +40,000 قدم) |
| التلوث | الفئة G3 (قاسية) حسب معيار ISA S71.04؛ درجة التلوث 2 حسب IEC 664-1 |
الامتثال التنظيمي
| نوع الشهادة | التفاصيل |
|---|---|
| EMC | توجيه EMC الأوروبي 89/336/EEC: - EN 50081-2 (الانبعاث) - EN 50082-2 (المناعة) - EN 61326 الملحق أ (صناعي) - CISPR 11 الفئة A - IEC 61000-4-2: ±4 ك.ف تلامس، ±8 ك.ف تفريغ كهربائي جوي - IEC 61000-4-3: 10 فولت/م عند 80-1000 ميجاهرتز - IEC 61000-4-4: ±2 ك.ف على الإدخال/الإخراج، طاقة التيار المستمر، خطوط الاتصال - IEC 61000-4-5: ±2 ك.ف على الطاقة، ±1 ك.ف على الإدخال/الإخراج، خطوط الاتصال - IEC 61000-4-6: 3 فولت (جذر متوسط التربيع) عند 150 كيلوهرتز-80 ميجاهرتز - IEC 61000-4-8: 30 أمبير/م عند 50/60 هرتز |
| سلامة المنتج | - UL/UL-C: الفئة I، المجموعات A-D، القسم 2، T4؛ دوائر الفئة 2 حسب NFPA 70، CSA C22.1 - ATEX: Ex nA IIC T4 Gc للمنطقة 2 (حسب B0400FA) - الشروط: حسب دليل المستخدم للنظام الفرعي للسلسلة 200 القياسية والمضغوطة (B0400FA) |
| شهادة بحرية | شهادة البحرية من Bureau Veritas، الفئة البيئية EC11 |
مواصفات الطاقة
| الميزة | المواصفة |
|---|---|
| جهد الإدخال | 24 فولت تيار مستمر +5%، -10% (مكرر) |
| مزود الطاقة | متوافق مع FPS480-24، FPS400-24، FPS240-24، أو FPS120-24 |
معلومات الطلب
| الحقل | التفاصيل |
|---|---|
| رقم القطعة | P0926HZ (لوحة قاعدة معيارية بموقعين لـ FCP270) |
| المكونات المرتبطة | - المُنهِيات: P0916RB، P0926KW، P0926KZ، P0926LC - مجموعة تركيب الرف: P0930AS - مزودات الطاقة: FPS480-24، FPS400-24، FPS240-24، FPS120-24 |
| الوثائق المرتبطة | - PSS 21H-1B9: مواصفات FCP270 - PSS 31H-2S200: طوبولوجيات الاتصال - PSS 31H-2COV: طوبولوجيات الاتصال - PSS 31H-2Y12: مجموعة إنهاء آمنة جوهرياً |
