معلمات المنتج لـ P0926AH (مقسم/مُدمج)
📘 نظرة عامة على المنتج
| الحقل | التفاصيل |
|---|---|
| الشركة المصنعة | Foxboro (بواسطة Invensys، الآن Schneider Electric) |
| رقم الجزء | P0926AH |
| نوع المنتج | مقسم/مُدمج (وحدة توزيع الألياف البصرية السلبية) |
| الوظيفة | يقوم بتحويل الإشارات من رباعي إلى ثنائي (والعكس) في شبكات الألياف البصرية المتوافقة مع IEEE 802.4، موصلًا زوجًا متحملًا للأخطاء من واجهات LAN حاملة الألياف البصرية إلى زوج من المراكز النشطة الاحتياطية |
| توافق النظام | شبكات LAN الألياف البصرية من سلسلة I/A |
| وثيقة PSS المرتبطة | PSS 21H-7F7 B4 |
⚙️ المواصفات الوظيفية
| الميزة | المواصفة |
|---|---|
| تحويل الإشارة | - يجمع أربع إشارات احتياطية من زوج من واجهات LAN حاملة الألياف البصرية إلى إشارتين موجهتين إلى مركزين نشطين احتياطيين - يقسم إشارتين من المراكز إلى أربع إشارات للواجهات |
| دور الشبكة | يحافظ على تكرار الشبكة مع تقليل الكابلات الاحتياطية، مما يزيد الحد الأقصى لعدد عقد سلسلة I/A من 4 إلى 9 لكل زوج من المراكز الاحتياطية |
| فقدان بصري | 5.3 ديسيبل لكل قناة |

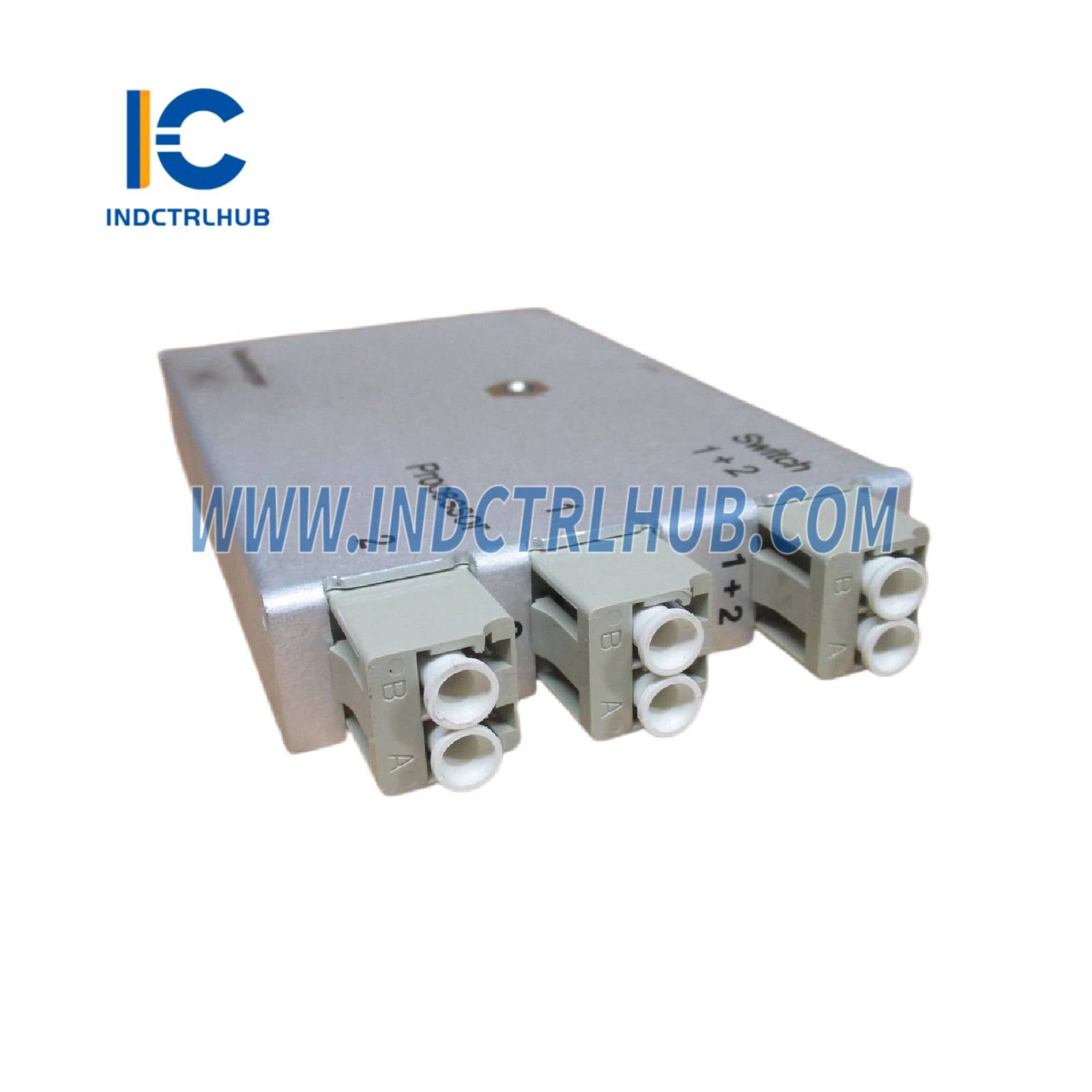

| الموصلات | 12 موصل ألياف بصرية من نوع ST (متصل بأربعة موصلات داخلية 2x1) |
| طوبولوجيا الشبكة | يدعم طوبولوجيا النجمة في شبكات LAN الألياف البصرية الاحتياطية (انظر الشكل 3) |
| توافق الجهاز | يجب أن يتصل بالأجهزة النشطة (مثل المراكز النشطة) التي تعكس الإشارات؛ لا يمكن الاتصال مباشرة بالأجهزة السلبية (مثل النجمة السلبية أو محول LAN الألياف البصرية) بسبب فقدان الإشارة المفرط |
| متطلبات الكابل | كابلات ألياف زجاجية متعددة الأنماط ذات مؤشر تدرج (نواة 62.5 ميكرون، غلاف 125 ميكرون) مزودة من العميل مع موصلات من نوع ST |
| الطول الأقصى للكابل | 10 كم (6.2 ميل) لكل مسار، مع مراعاة قيود الأجهزة/البرمجيات (يرجى استشارة ممثل Foxboro للحدود المحددة) |
📏 المواصفات الفيزيائية
| الميزة | المواصفة |
|---|---|
| التركيب | رف EIA قياسي 483 مم (19 بوصة)، تكوين 1U |
| الوزن | 1.8 كجم (3.9 رطل) |
| الأبعاد | يرجى الرجوع إلى الشكل 4 (الأبعاد الاسمية غير مدرجة صراحة ولكن معروضة في الرسم) |
| خيار الغلاف | أغلفة LAN الألياف البصرية الاختيارية (فولاذ، بأبواب أمامية وخلفية، أقفال مشقوقة، أقدام تسوية، وقضبان EIA قابلة للتعديل 19 بوصة) متوفرة بأحجام لـ 4، 6، أو 8 مقسمات/مُدمجات |
🌡️ المواصفات البيئية
| المعامل | المواصفة |
|---|---|
| درجة حرارة التشغيل | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) |
| الرطوبة النسبية | 5 إلى 95% (غير مكثفة) عند 30 درجة مئوية (86 درجة فهرنهايت) |
🔧 ميزات إضافية
| الميزة | التفاصيل |
|---|---|
| التصميم الداخلي | يحتوي على أربعة موصلات 2x1 لتقسيم/دمج الإشارات (انظر الشكل 2) |
| كفاءة الكابلات | يقلل من الكابلات الاحتياطية عن طريق دمج الإشارات، مما يحقق توفيرًا كبيرًا في الكابلات |
| طاقة الغلاف | الأغلفة الاختيارية تشمل شريطتي طاقة مستقلتين وصندوق تقاطع لتوصيل طاقة التيار المتردد للعميل |
| ملاحظة التطبيق | عدد العقد والمسافة القصوى للكابلات تعتمد على قيود الأجهزة/البرمجيات؛ يرجى استشارة ممثل Foxboro للتفاصيل |
📦 معلومات الطلب
| الحقل | التفاصيل |
|---|---|
| رقم الجزء | P0926AH |
| المكونات ذات الصلة | يتطلب كابلات ألياف بصرية متعددة الأنماط مزودة من العميل (62.5/125 ميكرون، موصلات ST)؛ متوافق مع أغلفة LAN الألياف البصرية والمراكز النشطة |
