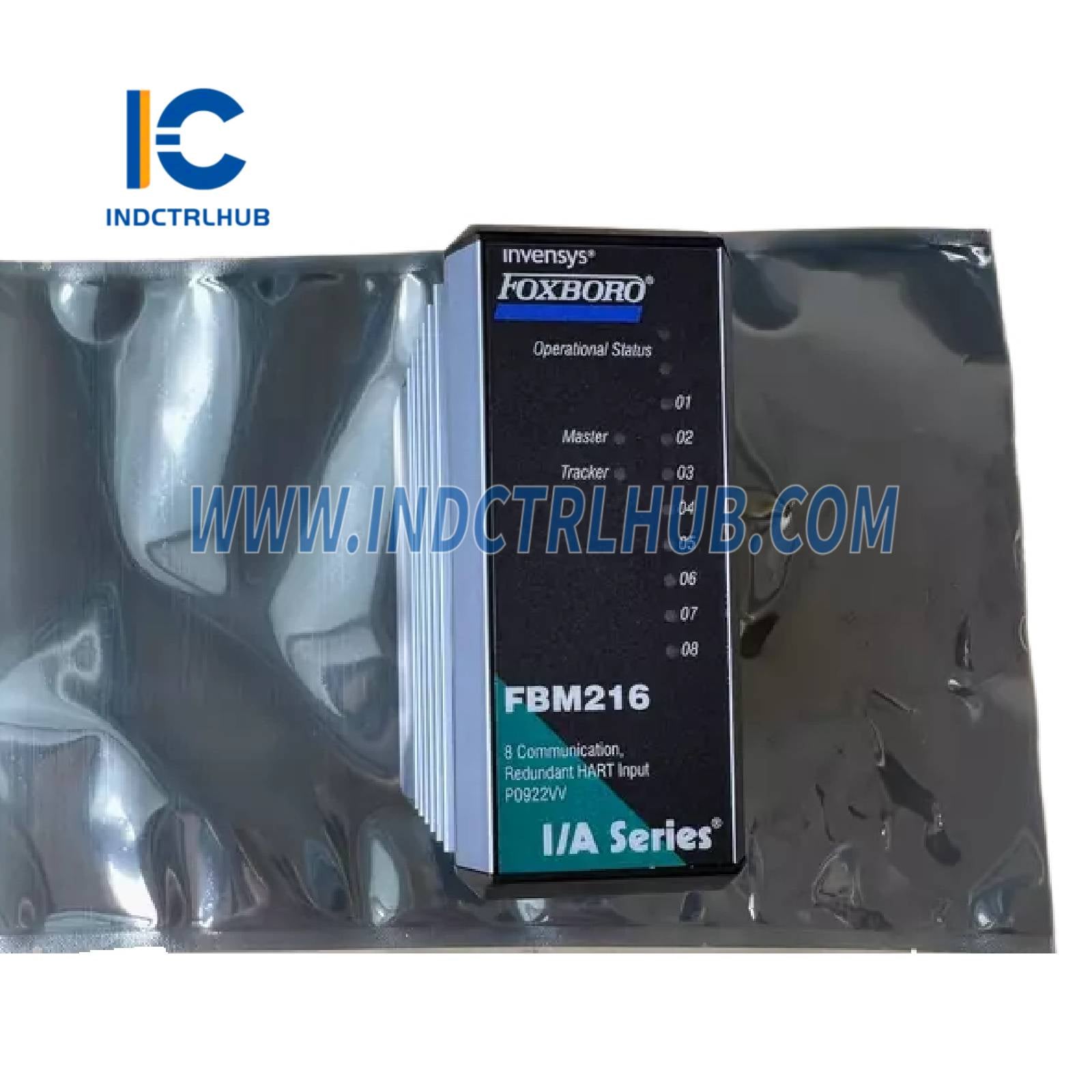

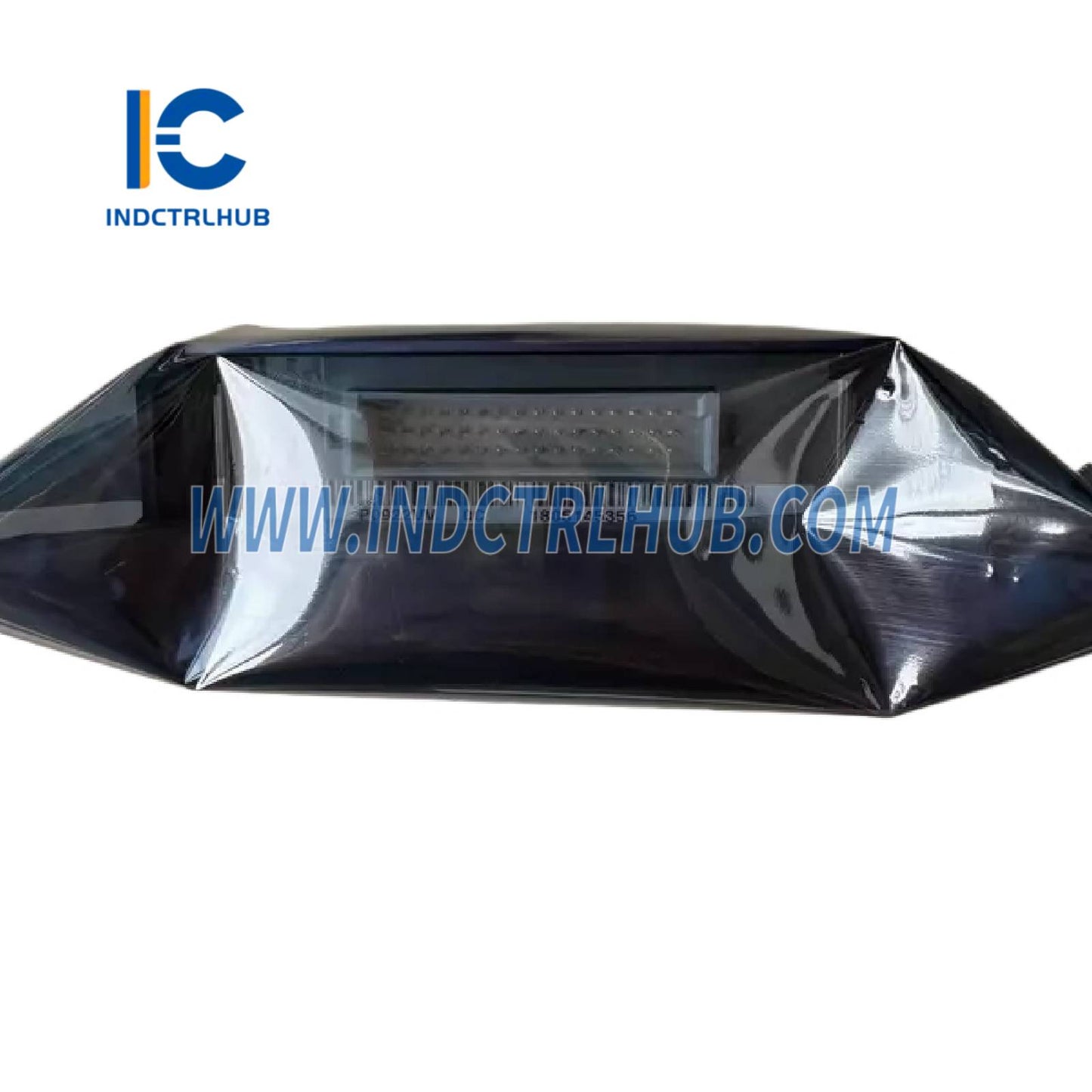

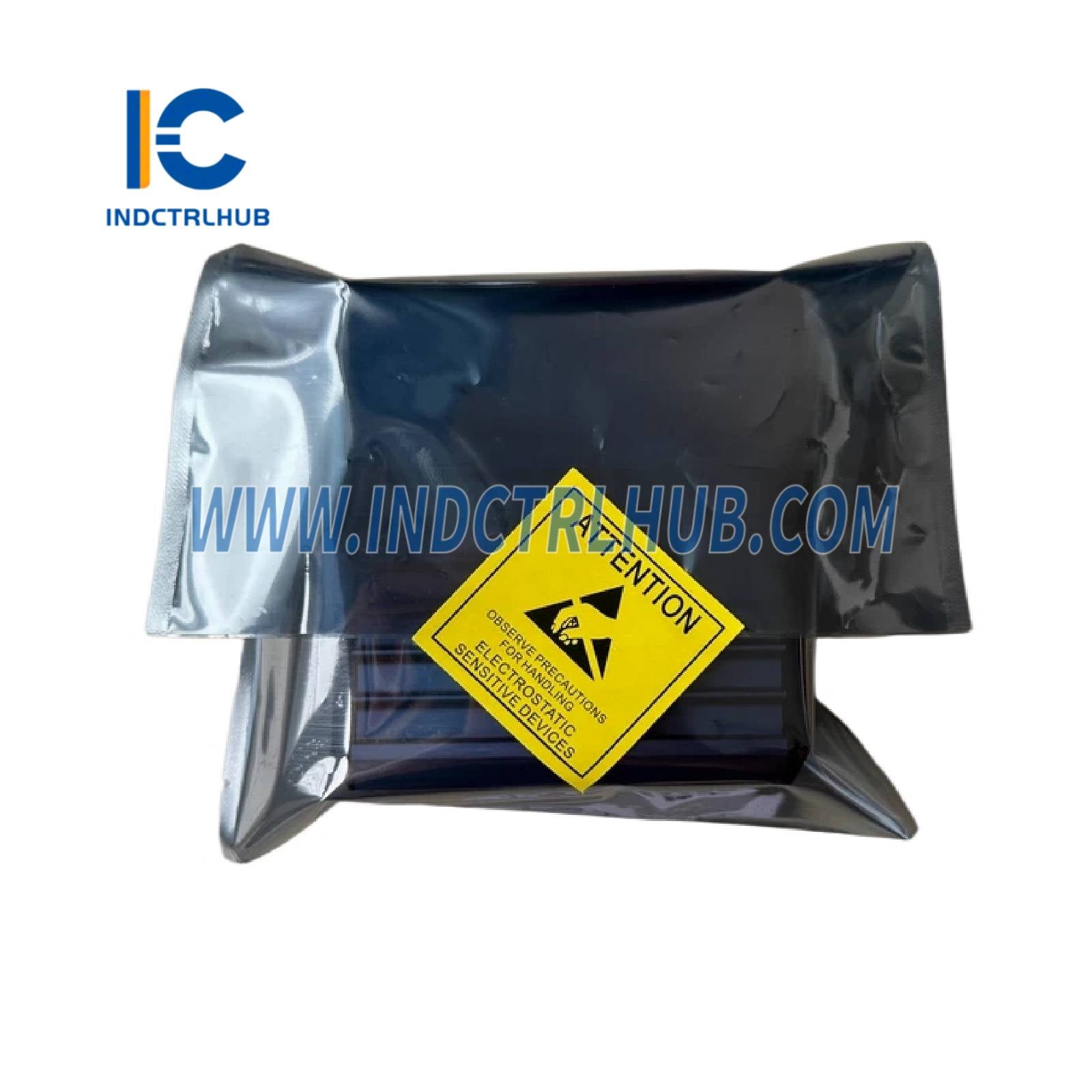

معلمات المنتج لـ P0922VV (وحدة واجهة إدخال زائدة عن الحاجة للاتصال HART FBM216)
📘 نظرة عامة على المنتج
| الحقل | التفاصيل |
|---|---|
| الشركة المصنعة | Foxboro (من قبل Invensys Process Systems) |
| رقم القطعة | P0922VV |
| نوع المنتج | وحدة واجهة إدخال زائدة عن الحاجة للاتصال HART FBM216 |
| الوظيفة | توفر ثمانية قنوات إدخال زائدة عن الحاجة لإشارات تناظرية من 4 إلى 20 مللي أمبير أو إشارات HART الرقمية المضافة على مدخلات تناظرية من 4 إلى 20 مللي أمبير |
| توافق النظام | نظام سلسلة I/A، يتصل مع وحدة اتصال Fieldbus (FCM) أو معالج التحكم الميداني (FCP) |
| وثيقة PSS المرتبطة | PSS 21H-2Z16 B4 |
⚙️ المواصفات الوظيفية
| الميزة | المواصفة |
|---|---|
| نوع الوحدة | وحدة واجهة إدخال زائدة عن الحاجة للاتصال HART |
| قنوات الإدخال | 8 قنوات معزولة مجموعياً، كل منها يقبل: - إشارة تناظرية قياسية من 4 إلى 20 مللي أمبير - إشارة HART FSK رقمية مضافة على 4 إلى 20 مللي أمبير |
| الزائدة | زوج من الوحدات (رئيسية وتتبع) يوفر الزائدة على مستوى FBM؛ يستخدم TA واحد للمدخلات الميدانية |
| إصدار بروتوكول HART | بروتوكول HART الإصدار 6 |
| الاتصال | نقطة إلى نقطة، رئيسي/تابع، غير متزامن، نصف مزدوج، 1200 بود |
| سرعة الرسائل | رسالتان في الثانية لكل جهاز ميداني |
| أسرع فترة كتلة ECB | 500 مللي ثانية |
| الحد الأقصى للمسافة | حتى 3030 متر (10,000 قدم)، وفقاً لمواصفة الطبقة الفيزيائية HART FSK HCF_SPEC-54، الإصدار 8.1 (تنخفض مع الحواجز السلامة الجوهرية) |
| جهد الامتثال | 18 فولت تيار مستمر كحد أدنى عند 20.5 مللي أمبير |
| مقاومة الاستشعار | 61.9 أوم اسمي |
| مقاومة الإدخال الكلية | 280 أوم كحد أدنى |
| دقة التناظرية | ±0.075% من المدى الكامل (مع FBM216 إصدار G ومحول الزائدة إصدار C)؛ الإصدارات السابقة (A-F مع المحول A-B) لها ±0.3% (طاقة خارجية) أو ±0.6% (طاقة داخلية) |
| معامل درجة الحرارة | 50 جزء في المليون/°م |
| الدقة | 15 بت |
| معدل التحديث | 100 مللي ثانية |
| زمن التكامل | 500 مللي ثانية |
| رفض الوضع المشترك | >100 ديسيبل عند 50 أو 60 هرتز |
| رفض الوضع العادي | >35 ديسيبل عند 50 أو 60 هرتز |
| الحد الأقصى لمقاومة الحلقة | 280 أوم (لا تشمل الجهاز الميداني) |
| مزود طاقة الحلقة | 24 فولت تيار مستمر ±10% مزود طاقة مشترك لجميع القنوات (داخلي)؛ مزود طاقة خارجي اختياري (يتطلب وحدة موازن الكابل لقناتين أو أكثر) |
| حماية طاقة الحلقة | معزولة كهربائياً كمجموعة، محدودة التيار (<30 مللي أمبير للوحدة المفردة، <60 مللي أمبير للوحدات الزائدة، حتى 85 مللي أمبير في حالة القصر)، منظم الجهد |
| مقاومة الإدخال | 280 أوم كحد أدنى |
| العزل | القنوات غير معزولة عن بعضها البعض ولكن معزولة كهربائياً (بصرياً ومحولياً) كمجموعة عن الأرض ومنطق الوحدة؛ تتحمل 600 فولت تيار متردد لمدة دقيقة واحدة |
| اتصال Fieldbus | يتواصل عبر وحدة Fieldbus زائدة عن الحاجة بسرعة 2 ميجابت في الثانية (المسار A أو B) |
| تبديد الحرارة | 4 واط (كحد أقصى) |
🔌 متطلبات الطاقة
| الميزة | المواصفة |
|---|---|
| نطاق جهد الإدخال | 24 فولت تيار مستمر ±5% (زائد عن الحاجة) |
| استهلاك الطاقة | 7 واط (كحد أقصى) |
🌡️ المواصفات البيئية
| المعامل | المواصفة |
|---|---|
| درجة حرارة التشغيل | الوحدة: -20 إلى +70 درجة مئوية (-4 إلى +158 درجة فهرنهايت) تجميع النهاية (PVC): -20 إلى +50 درجة مئوية (-4 إلى +122 درجة فهرنهايت) تجميع النهاية (PA): -20 إلى +70 درجة مئوية (-4 إلى +158 درجة فهرنهايت) |
| الرطوبة النسبية | 5 إلى 95% (غير مكثفة) |
| ارتفاع التشغيل | -300 إلى +3,000 متر (-1,000 إلى +10,000 قدم) |
| درجة حرارة التخزين | -40 إلى +70 درجة مئوية (-40 إلى +158 درجة فهرنهايت) |
| ارتفاع التخزين | -300 إلى +12,000 متر (-1,000 إلى +40,000 قدم) |
| التلوث | مناسب للبيئات من الفئة G3 (قاسية) وفقاً لـ ISA S71.04، EIA 364-65 الفئة III |
| الاهتزاز | 7.5 م/ث² (0.75 ج) من 5 إلى 500 هرتز |
✅ الامتثال التنظيمي
| نوع الشهادة | التفاصيل |
|---|---|
| التوافق الكهرومغناطيسي (EMC) | يستوفي توجيه EMC الأوروبي 89/336/EEC: - EN 50081-2 (الانبعاث) - EN 50082-2 (المناعة) - EN 61326 الملحق أ (المستويات الصناعية) - CISPR 11 الفئة A - IEC 61000-4-2 (ESD: 4 ك.ف تلامس، 8 ك.ف هواء) - IEC 61000-4-3 (الإشعاع: 10 فولت/م، 80-1000 ميجاهرتز) - IEC 61000-4-4 (EFT: 2 ك.ف على I/O، الطاقة، الاتصالات) - IEC 61000-4-5 (التيار العابر: 2 ك.ف للطاقة، 1 ك.ف لـ I/O، الاتصالات) - IEC 61000-4-6 (الموصل: 10 فولت، 150 كيلوهرتز-80 ميجاهرتز) - IEC 61000-4-8 (المغناطيسي: 30 أ/م، 50/60 هرتز) |
| سلامة المنتج (UL) | مدرج في UL/UL-C لأنظمة الحاويات الفئة I، المجموعات A-D، القسم 2، T4؛ مدرج كجهاز مرتبط للدوائر غير القابلة للاشتعال في المواقع الخطرة وفقاً لدليل مستخدم سلسلة I/A (B0400FA)؛ يستوفي متطلبات الفئة 2 (NFPA 70، CSA C22.1) عند تشغيله بواسطة FBM |
| ATEX (CENELEC) | معتمد EEx nA IIC T4 للحاوية المنطقة 2؛ معتمد كجهاز مرتبط للدوائر الميدانية غير القابلة للاشتعال في المنطقة 2، المجموعة IIC وفقاً لدليل مستخدم سلسلة I/A (B0400FA)؛ يتوافق مع توجيه الجهد المنخفض 73/23/EEC وتوجيه ATEX 94/9/EC |
| المعايرة | لا حاجة للمعايرة للوحدة أو تجميع النهاية |
📏 المواصفات الفيزيائية
| الميزة | المواصفة |
|---|---|
| التركيب (الوحدة) | يتم التركيب على لوحة قاعدة معيارية (سكك DIN أو رف 19 بوصة مع مجموعة تركيب، وفقاً لـ PSS 21H-2W6 B4)؛ الوحدات الزائدة في مواقع متجاورة (1-2، 3-4، 5-6، أو 7-8) |
| التركيب (TA) | سكك DIN (32 مم أو 35 مم) |
| الكتلة (الوحدة) | 284 جرام (10 أونصات) تقريباً |
| الكتلة (TA) | ضغط: 181 جرام (0.40 رطل) تقريباً حلقة لاقط: 249 جرام (0.55 رطل) تقريباً |
| الأبعاد (الوحدة) | الارتفاع: 102 مم (4 بوصات)، 114 مم (4.5 بوصة) مع الألسنة العرض: 45 مم (1.75 بوصة) العمق: 104 مم (4.11 بوصة) |
| الأبعاد (TA) | ضغط/حلقة لاقط: راجع الصفحة 11 (الأبعاد غير مدرجة صراحة ولكنها متوافقة مع FBM214) |
🔗 تجميعات النهاية والكابلات
| الميزة | المواصفة |
|---|---|
| أرقام قطع TA | PVC: P0916BX (ضغط)، P0926EA (حلقة لاقط) PA: P0926TD (ضغط) |
| نوع النهاية | ضغط (PVC/PA) أو حلقة لاقط (PVC) |
| نوع كابل TA | النوع 1 (موصل D-subminiature ذكر 25 دبوس) |
| شهادة TA | النوع 1: مدرج في UL/UL-C لـ الفئة I، المجموعات A-D، القسم 2، T4؛ CENELEC EEx nA IIC T4 للمنطقة 2 النوع 2: معتمد من UL/UL-C وCENELEC كجهاز مرتبط للدوائر الميدانية غير القابلة للاشتعال |
| محول الزائدة | P0917XQ (يوصل زوج الوحدات الزائدة إلى TA واحد) |
| أطوال الكابل | حتى 30 متر (98 قدم): 0.5 م، 1.0 م، 2.0 م، 3.0 م، 5.0 م، 10.0 م، 15.0 م، 20.0 م، 25.0 م، 30.0 م |
| مواد الكابل | بولي يوريثان (P/PVC) أو هيبالون/XLPE (H/XLPE) |
| أرقام قطع الكابل | P/PVC: P0916DA, P0916DB, P0931RM, P0916DC, P0916DD, P0916DE, P0916DF, P0916DG, P0916DH, P0916DJ H/XLPE: P0916VA, P0916VB, P0931RR, P0916VC, P0916VD, P0916VE, P0916VF, P0916VG, P0916VH, P0916VJ |
| الأسلاك الميدانية (ضغط) | صلب/مجدول: 0.2 إلى 4 مم² / 0.2 إلى 2.5 مم² (24 إلى 12 AWG) مجدول مع أكمام: 0.2 إلى 2.5 مم² |
| الأسلاك الميدانية (حلقة لاقط) | موصلات #6 (9.5 مم)، 0.5 إلى 4 مم² (22 إلى 12 AWG) |
🔧 ميزات إضافية
| الميزة | التفاصيل |
|---|---|
| الزائدة | تكوين زوج رئيسي/متتبع؛ مدخلات الحقل موصلة إلى TA واحد عبر محول الزائدة (P0917XQ)؛ طاقة مدمجة مع دوائر OR ثنائية تضمن التشغيل المستمر |
| تصميم مدمج | هيكل خارجي من الألمنيوم المصبوب المتين لحماية الدائرة |
| المؤشرات البصرية | مصابيح LED لحالة التشغيل، حالة الزائدة (رئيسي/متتبع)، ونشاط اتصال القناة |
| الإزالة/الاستبدال | يمكن إزالته/استبداله دون فصل الأسلاك الميدانية أو الطاقة أو الاتصالات؛ الاستبدال لا يقطع عمل الوحدة الأخرى |
| وحدة موازن الكابل | مطلوبة لمزود الطاقة الخارجي مع قناتين أو أكثر لمنع التداخل |
| أوامر HART | يدعم الأوامر العامة، والممارسات الشائعة، وأوامر الأجهزة الخاصة عبر مهيئ الجهاز الميداني الذكي (IFDC، PSS 21S-8A2 B3)؛ لا يوجد وضع الانفجار |
| تحويل سيغما-دلتا | تحويل تناظري إلى رقمي عالي الدقة لكل قناة |
📦 معلومات الطلب
| الحقل | التفاصيل |
|---|---|
| رقم القطعة | P0922VV (وحدة FBM216) |
| محول الزائدة | P0917XQ |
| أرقام قطع TA | P0916BX, P0926EA, P0926TD (انظر قسم تجميعات النهاية) |
| شروط الاستخدام | يجب تركيبه وفقاً لدليل مستخدم نظام فرعي مركب على سكة DIN لسلسلة I/A (B0400FA) |
