Product Description
معلومات عامة
|
الحقل |
التفاصيل |
|---|---|
|
الشركة المصنعة |
Foxboro |
|
رقم الطراز/القطعة |
P0916XJ (تم استبداله بـ RH916XJ) |
|
الوصف |

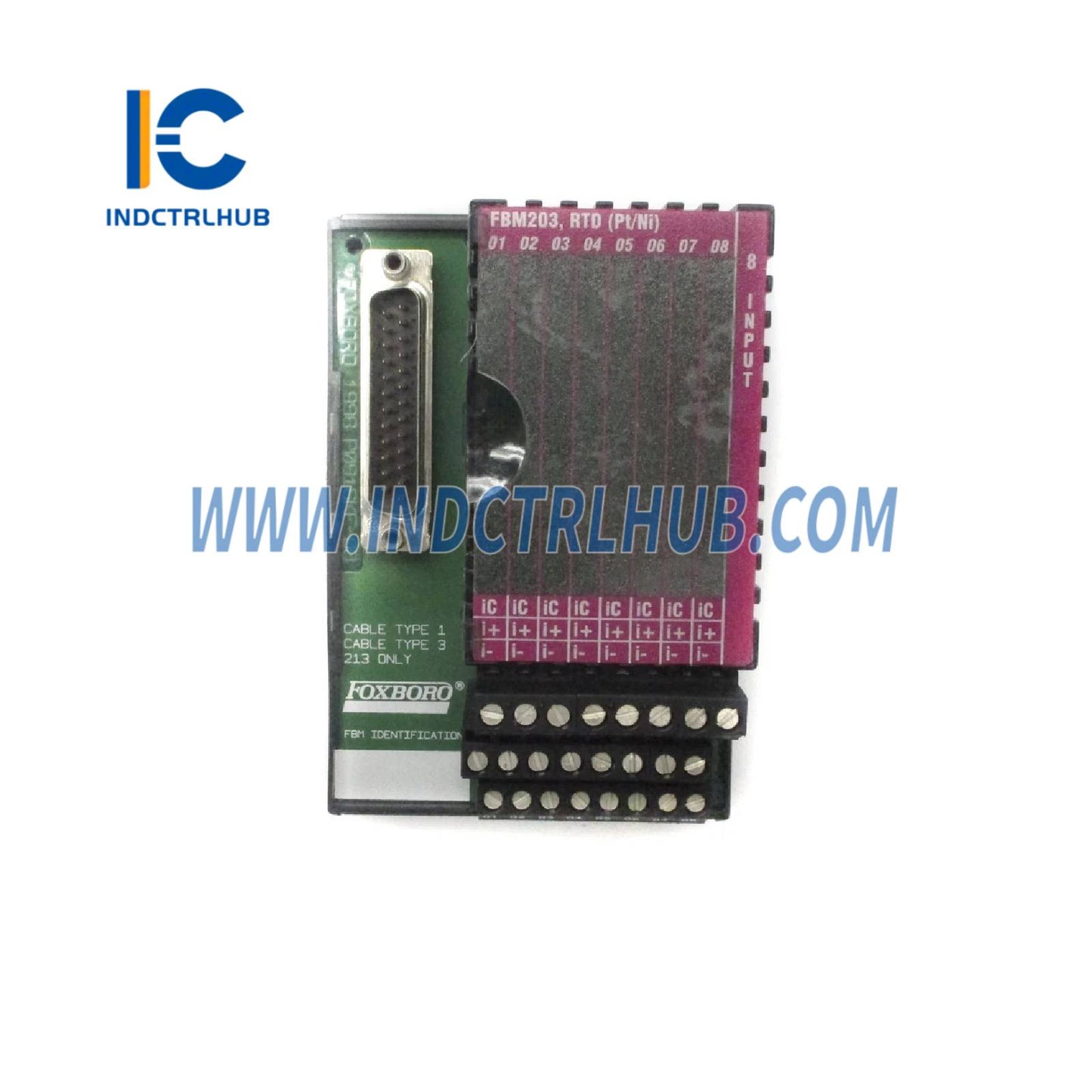

تجميع إنهاء من نوع برغي ضغط لوحدات FBM203/b/c. مركب على سكة DIN. |
المواصفات الوظيفية
|
المواصفة |
التفاصيل |
|---|---|
|
نمط التركيب |
مركب على سكة DIN (يدعم سكك DIN بحجم 32 مم و35 مم) |
|
التوافق |
مصمم لوحدات FBM203، FBM203b، FBM203c |
|
المادة |
بولي أميد (PA) |
|
نوع كابل الإنهاء |
النوع 1 (راجع مواصفات كابل النظام) |
|
اتصال الكابل - نهاية FBM |
موصل D-subminiature بـ 37 دبوس |
|
اتصال الكابل - نهاية TA |
موصل D-subminiature بـ 25 دبوس |
المواصفات الفيزيائية
|
الخاصية |
القيمة |
|---|---|
|
الوزن |
حوالي 181 جرام (0.40 رطل) |
|
أحجام الأسلاك المقبولة |
|
|
- صلب |
0.2 إلى 4 مم² / 24 إلى 12 AWG |
|
- مجدول |
0.2 إلى 2.5 مم² / 24 إلى 12 AWG |
|
- مجدول مع أطواق |
0.2 إلى 2.5 مم² مع أو بدون طوق بلاستيكي |
تجميعات الإنهاء والوحدات المرتبطة
|
النوع |
رقم القطعة (يحل محل) |
|---|---|
|
وحدة FBM203 |
RH914SV (P0914SV) |
|
وحدة FBM203b |
RH922UA (P0922UA) |
|
وحدة FBM203c |
RH922UD (P0922UD) |
|
تجميع الإنهاء |
RH916XJ (P0916XJ) – بولي أميد، مركب على سكة DIN |
خيارات كابل الإنهاء
|
الميزة |
التفاصيل |
|---|---|
|
الأطوال المتاحة |
حتى 30 متر (98 قدم) |
|
المواد |
بولي يوريثان أو منخفض الدخان وخالي من الهالوجين (LSZH) |
|
أنواع نهايات الكابل |
نهاية FBM: موصل D-subminiature بـ 37 دبوس نهاية TA: موصل D-subminiature بـ 25 دبوس |
