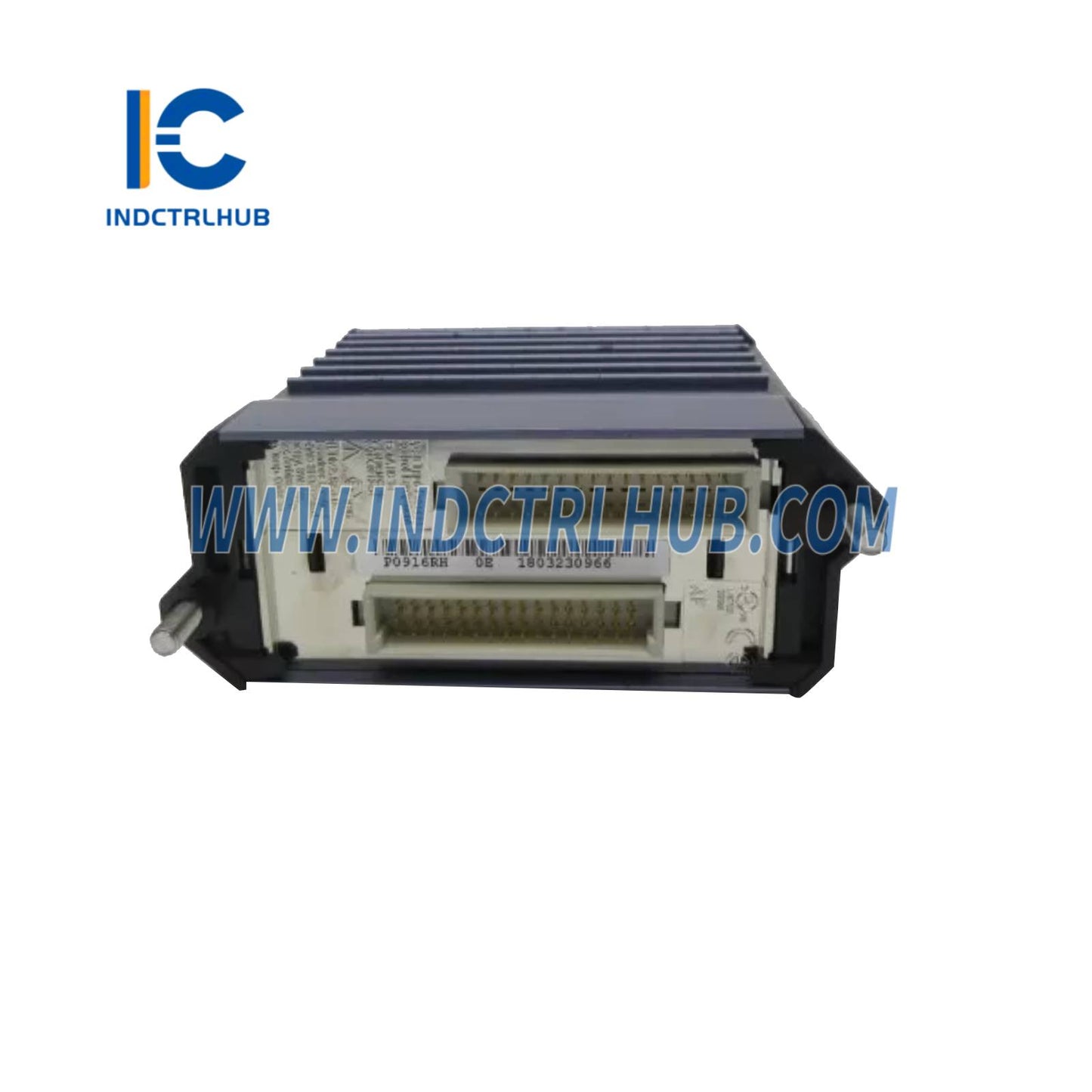

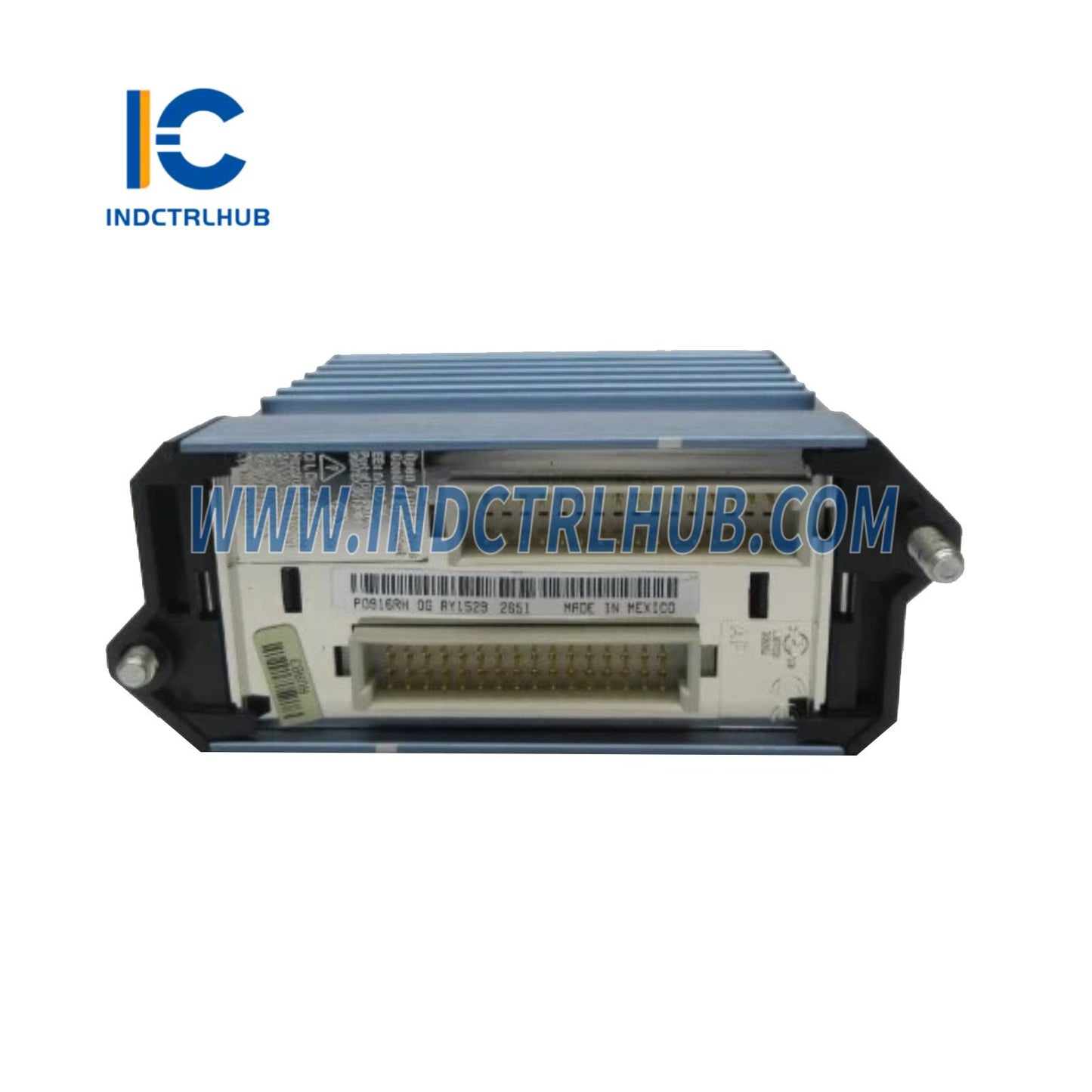

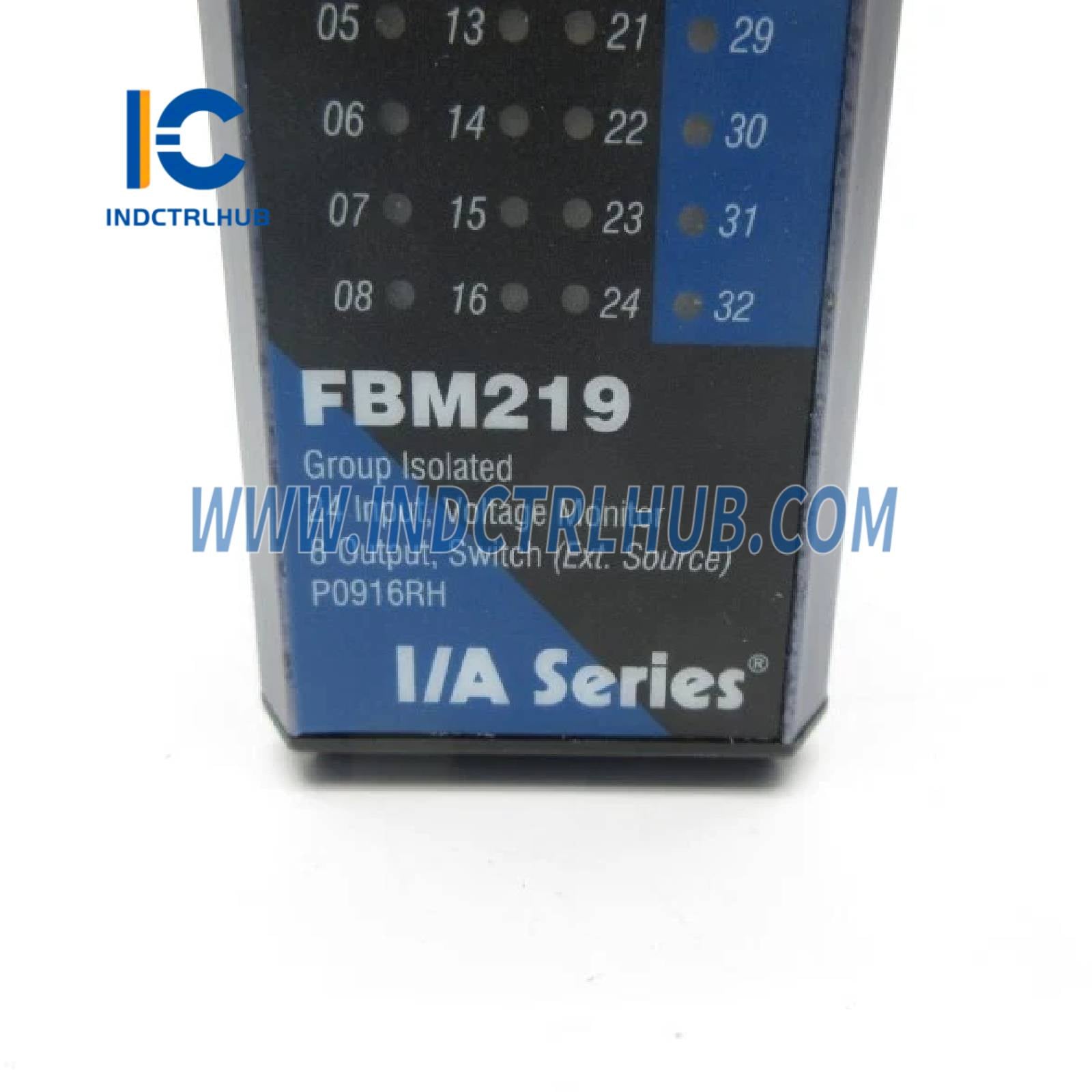

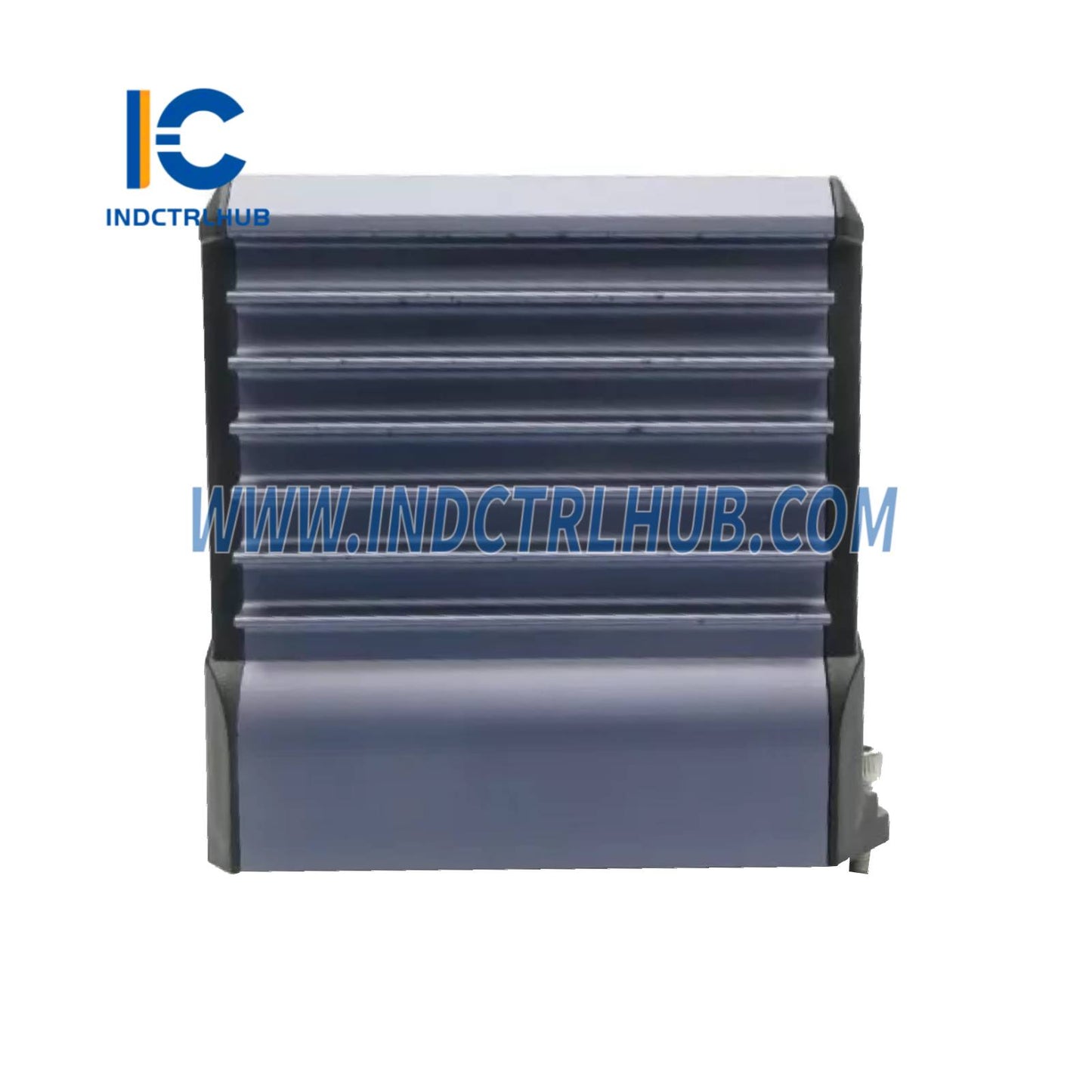

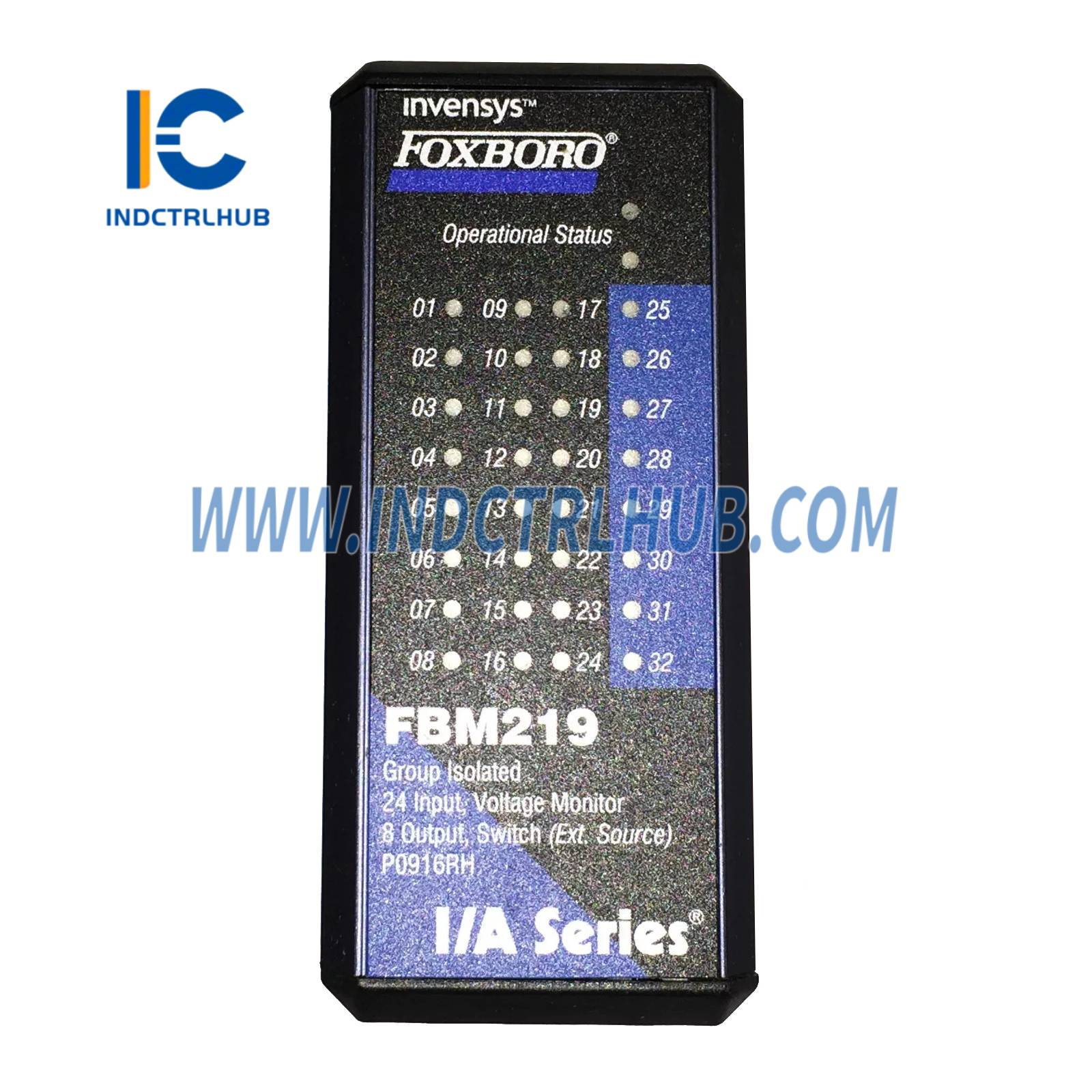

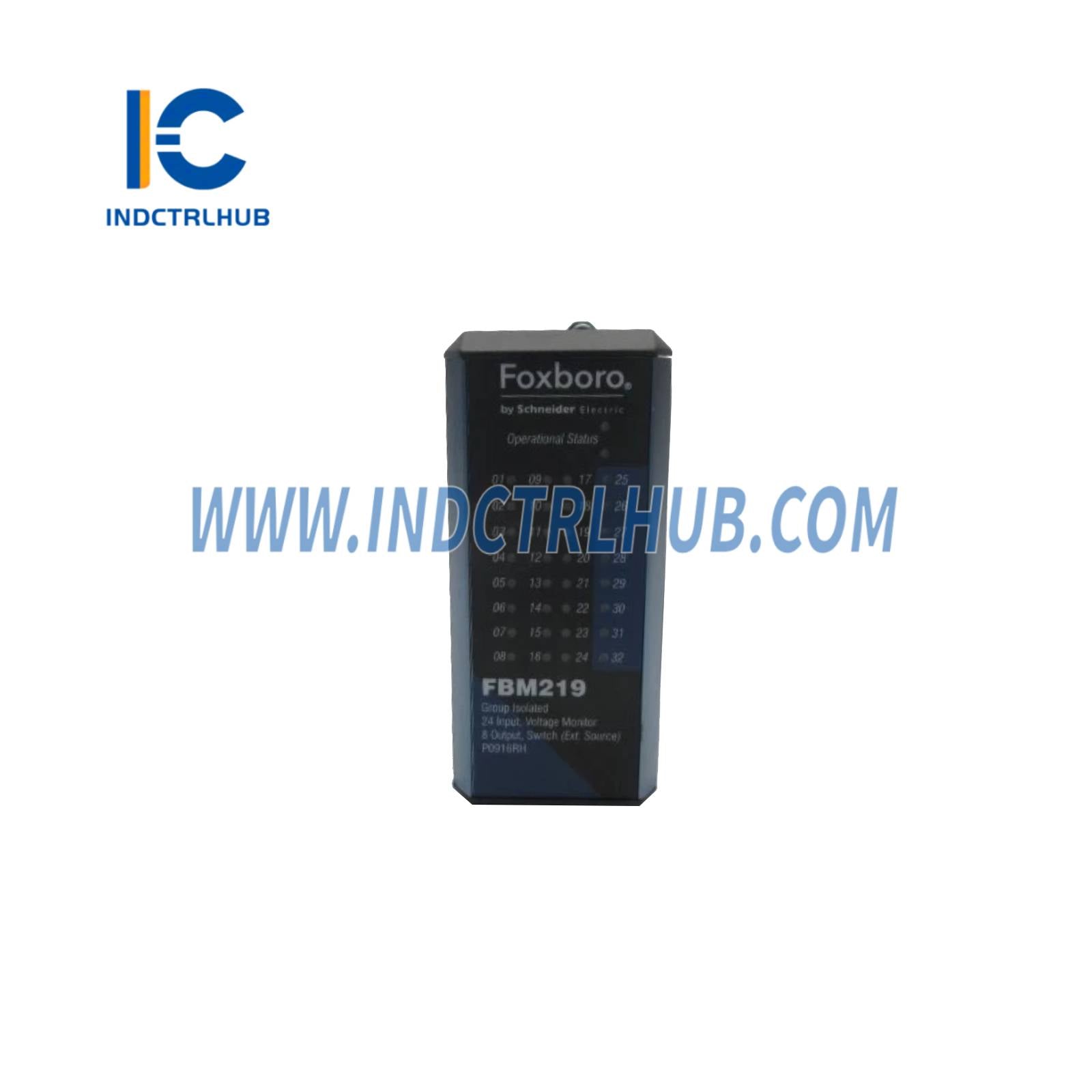

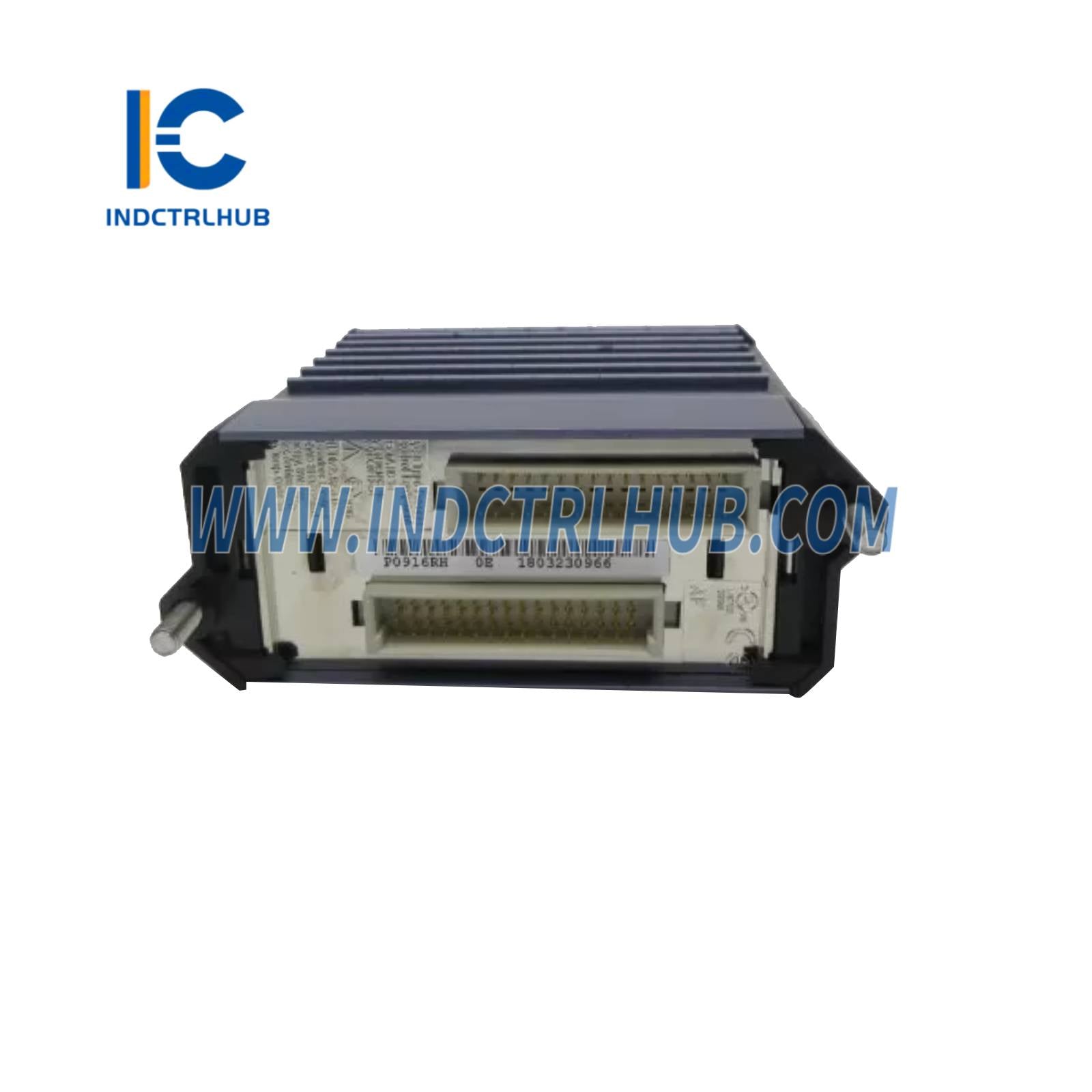

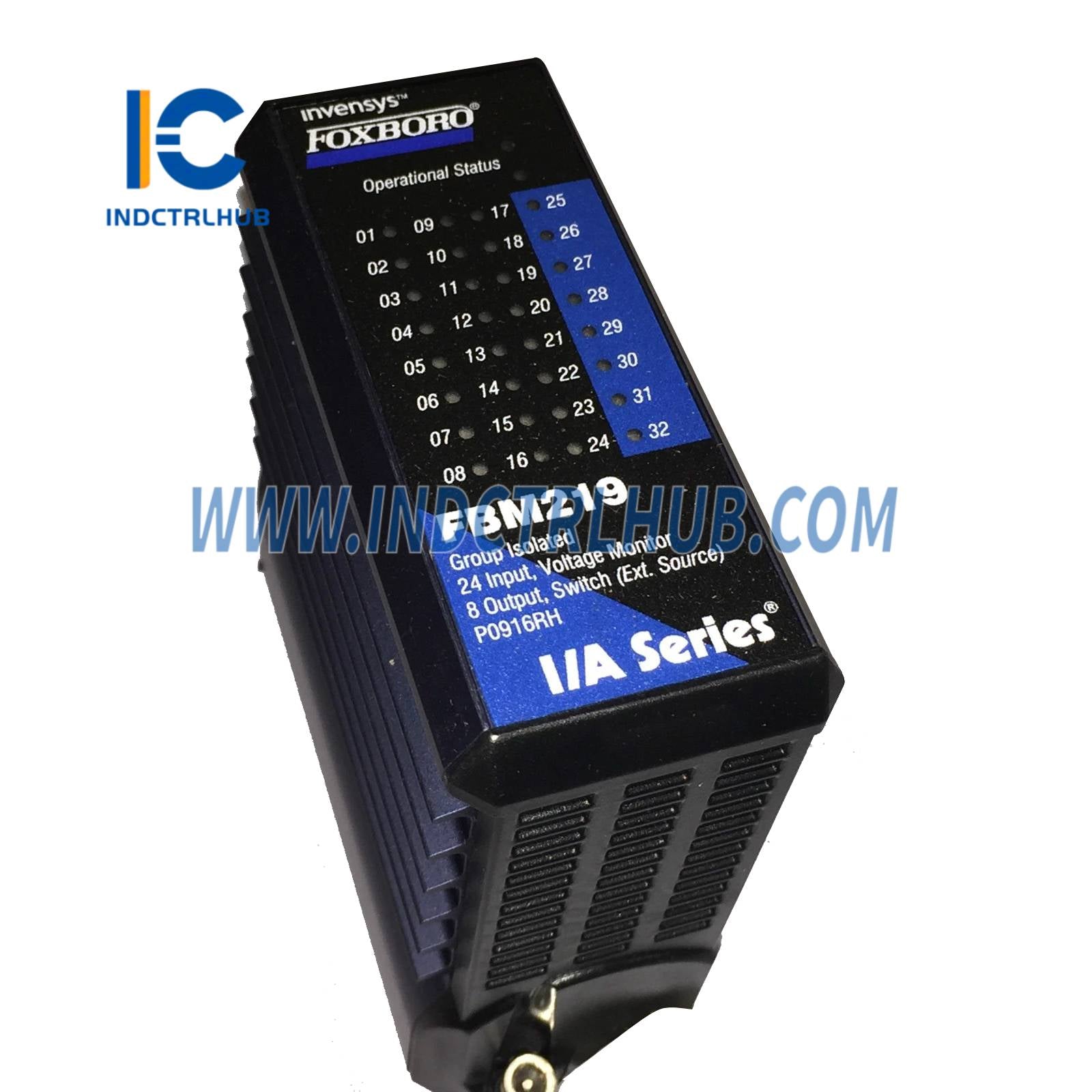

معلمات المنتج لـ P0916RH (وحدة واجهة الإدخال/الإخراج المنفصلة FBM219)
📘 نظرة عامة على المنتج
| الحقل | التفاصيل |
|---|---|
| الشركة المصنعة | فوكس بورو (تحت إشراف شنايدر إلكتريك، سابقًا إنفينسيس) |
| رقم القطعة | P0916RH |
| نوع المنتج | وحدة واجهة الإدخال/الإخراج المنفصلة (FBM219) |
| الوظيفة | توفر 24 قناة إدخال منفصلة و8 قنوات إخراج منفصلة لأتمتة العمليات |
| التوافق مع النظام | سلسلة فوكس بورو I/A، نظام فرعي FBM سلسلة 200، يدعم ترقيات FBM سلسلة 100 |
⚙️ المواصفات الوظيفية
| الميزة | المواصفة |
|---|---|
| قنوات الإدخال | 24 قناة إدخال منفصلة معزولة جماعيًا |
| قنوات الإخراج | 8 قنوات إخراج منفصلة معزولة جماعيًا |
| أنواع الإشارات المدعومة | |
| - إشارات الإدخال | مراقبة الجهد أو استشعار التلامس: 15 إلى 60 فولت تيار مستمر، 120 فولت تيار متردد/125 فولت تيار مستمر، 240 فولت تيار متردد |
| - إشارات الإخراج | مفتاح (مصدر خارجي/داخلي): 30 فولت تيار مستمر عند 0.25 أمبير أو 5 أمبير، 125 فولت تيار مستمر عند 0.6 أمبير، 120 فولت تيار متردد عند 5 أمبير، 240 فولت تيار متردد عند 5 أمبير |
| نطاقات جهد الإدخال | |
| - الجهد المنخفض (تيار مستمر) | حالة التشغيل: 15 إلى 30 فولت تيار مستمر؛ حالة الإيقاف: 0 إلى 5 فولت تيار مستمر؛ التيار: 2.2 مللي أمبير نموذجي عند 30 فولت تيار مستمر |
| - الجهد العالي | 132 فولت تيار متردد أو 150 فولت تيار مستمر كحد أقصى؛ منطق الصفر: 0 إلى 20 فولت تيار متردد/مستمر؛ منطق الواحد: 79 إلى 132 فولت تيار متردد أو 75 إلى 150 فولت تيار مستمر؛ التيار: 2.2 مللي أمبير نموذجي |
| - استشعار التلامس (داخلي) | 24 فولت تيار مستمر ±10% جهد الدائرة المفتوحة؛ 2.5 مللي أمبير كحد أقصى تيار الدائرة القصيرة؛ 7 مللي أمبير حد التيار الاسمي لـ TA P0917LH |
| - مراقبة الجهد (محدد) | 130 فولت تيار مستمر كحد أقصى (FBM07A)، 264 فولت تيار متردد كحد أقصى (FBM20)، 150 فولت تيار مستمر كحد أقصى (FBM24A/C) |
| جهد/تيار الإخراج | |
| - الجهد المنخفض (تيار مستمر) | 60 فولت تيار مستمر كحد أقصى؛ 0.25 أمبير كحد أقصى للتيار؛ 0.25 مللي أمبير تسرب في حالة الإيقاف كحد أقصى؛ فتيل تيار زائد 0.4 أمبير (TA P0917LE/LH) |
| - الجهد العالي (الريليه) | ≤30 فولت تيار مستمر أو ≤250 فولت تيار متردد؛ 5 أمبير كحد أقصى لكل قناة؛ 12 أمبير كحد أقصى لكل TA؛ ريليه SPDT (شكل C) (TA P0917LL/LV) |
| - مخرجات TA التوسعية | حتى 264 فولت تيار متردد أو 150 فولت تيار مستمر؛ 0.5 إلى 2.25 أمبير كحد أقصى للتيار لكل قناة؛ 7 إلى 12 أمبير كحد أقصى لكل TA |
| زمن التصفية/التثبيت | قابل للتكوين: بدون ترشيح، 4، 8، 16، أو 32 مللي ثانية (لإصدار البرنامج الثابت 1.25H أو أحدث) |
| العزل | عزل جماعي: 600 فولت تيار متردد لمدة دقيقة واحدة بين القناة والأرض أو بين قنوات الإدخال/الإخراج؛ عزل القناة لـ TAs P0917LL (إدخال)، P0917LP (إدخال)، P0917LS (إخراج): 600 فولت تيار متردد بين القنوات والأرض |
| تنفيذ البرنامج | ينفذ برنامج الإدخال/الإخراج المنفصل أو منطق السلم مع خيارات قابلة للتكوين: زمن ترشيح الإدخال، تكوين الفشل الآمن، الرجوع عند الفشل الآمن، مخرجات مستمرة أو لحظية |
| الاتصال | عبر ناقل الحقل المكرر بسرعة 2 ميجابت/ثانية؛ يتواصل مع وحدة اتصالات ناقل الحقل (FCM) أو معالج التحكم (FCP)؛ يدعم التبديل التلقائي بين مسارات A/B |
| متطلبات الطاقة | المدخل: 24 فولت تيار مستمر (+5%، -10%)؛ الاستهلاك: 5 واط كحد أقصى؛ تبديد الحرارة: 6 واط كحد أقصى |
| حماية طاقة الحلقة | التيار محدود إلى 2.5 مللي أمبير للمدخلات |
| المعايرة | لا حاجة للمعايرة للوحدة أو تجميع الإنهاء |
🔌 المواصفات الفيزيائية
| الميزة | المواصفة |
|---|---|
| المادة | الوحدة: ألومنيوم مُبَثَق؛ TA: بولي بروبيلين (PVC) أو بولي أميد (PA) |
| الكتلة | الوحدة: 284 جم (10 أونصات)؛ TA (ضغط): 420 جم (0.93 رطل) لطول 216 مم، 480 جم (1.1 رطل) لطول 267 مم، 908 جم (2.0 رطل) لطول 286 مم |
| الأبعاد (الوحدة) | الارتفاع: 102 مم (4 إنش)، 114 مم (4.5 إنش) مع الألسنة؛ العرض: 45 مم (1.75 إنش)؛ العمق: 104 مم (4.11 إنش) |
| الأبعاد (TA) | تختلف حسب TA؛ مثلاً، P0917LL/LE/LH/LP/LV: العرض 267 مم (10.52 إنش)، الارتفاع 125 مم (4.92 إنش)؛ P0917LS: العرض 286 مم (11.25 إنش) |
| التركيب | الوحدة: قاعدة سكة DIN (أفقية/رأسية) أو رف 19 إنش؛ TA: سكة DIN (32 مم أو 35 مم) |
| وصلات الكابل | من القاعدة إلى TA: موصل D-subminiature بـ 37 دبوسًا؛ من TA إلى الميدان: ضغط (0.2 إلى 4 مم²، 24 إلى 12 AWG) أو حلقة لاقطة (#6، 0.5 إلى 4 مم²) |
| أنواع الكابلات | النوع 4/4H (من القاعدة إلى TA الرئيسي): P/PVC، LSZH، أو H/XLPE؛ النوع 6 (من TA الرئيسي إلى TA التوسعي): P/PVC، LSZH، أو H/XLPE؛ أطوال تصل إلى 30 م (98 قدم) |
| المؤشرات البصرية | مصابيح LED لحالة الوحدة وحالات الإدخال/الإخراج الفردية |
🌡️ المواصفات البيئية
| المعامل | المواصفة |
|---|---|
| درجة حرارة التشغيل | الوحدة: -20 إلى +70 درجة مئوية (-4 إلى +158 درجة فهرنهايت)؛ TA (PVC): -20 إلى +50 درجة مئوية (-4 إلى +122 درجة فهرنهايت)؛ TA (PA): -20 إلى +70 درجة مئوية |
| درجة حرارة التخزين | -40 إلى +70 درجة مئوية (-40 إلى +158 درجة فهرنهايت) |
| الرطوبة النسبية | 5 إلى 95% (غير مكثفة) |
| ارتفاع التشغيل | -300 إلى +3,000 متر (-1,000 إلى +10,000 قدم) |
| ارتفاع التخزين | -300 إلى +12,000 متر (-1,000 إلى +40,000 قدم) |
| التلوث | الفئة G3 (شديدة) حسب ISA S71.04؛ معيار EIA 364-65، الفئة III |
| الاهتزاز | 0.75 م/ث² (5 إلى 500 هرتز) |
✅ الامتثال التنظيمي
| المعيار | التفاصيل |
|---|---|
| التوافق الكهرومغناطيسي (EMC) | يتوافق مع توجيه EMC الأوروبي 2004/108/EC؛ EN 50081-2 (الانبعاث)، EN 50082-2 (المناعة)، EN 61326 (المستويات الصناعية)، CISPR 11 (الفئة A)؛ IEC 61000-4-2 (ESD: 4 ك.ف تلامس، 8 ك.ف هواء)، IEC 61000-4-3 (الإشعاع: 10 فولت/م)، IEC 61000-4-4 (EFT: 2 ك.ف)، IEC 61000-4-5 (التيار الزائد: 2 ك.ف طاقة، 1 ك.ف إدخال/إخراج)، IEC 61000-4-6 (الموصل: 3 فولت rms)، IEC 61000-4-8 (مغناطيسي: 30 أ/م) |
| سلامة المنتج | مدرج في UL/UL-C للفئة I، المجموعات A-D، القسم 2، T4؛ الفئة 2 حسب NFPA 70 وCSA C22.1؛ معتمد من CENELEC (DEMKO) للمنطقة 2، المجموعة IIC؛ يتوافق مع توجيه الجهد المنخفض الأوروبي 2006/95/EC وتوجيه ATEX 94/9/EC |
| الشهادات (TA) | النوع 1: UL/UL-C (الفئة I، القسم 2، T4)، CENELEC EEx nA IIC T4 (المنطقة 2)؛ النوع 2: دوائر ميدانية غير قابلة للاشتعال (الفئة I، القسم 2)؛ النوع 4: NEC/CEC الفئة 2؛ النوع 5: المواقع العادية |
📦 معلومات الطلب
| الحقل | التفاصيل |
|---|---|
| رقم القطعة | P0916RH (وحدة FBM219) |
| الوحدات المرتبطة (TAs) | الوحدات الرئيسية: P0917LL، P0917LE، P0917LH، P0917LV، P0924HA/HC/HF/HN، إلخ؛ وحدات التوسعة لترقيات سلسلة 100: P0924HP، P0924HQ، إلخ (انظر الصفحات 9-20) |
| الكابلات | النوع 4/4H (من القاعدة إلى TA الرئيسي): P0916FG إلى P0916FQ (P/PVC)، P0928BA إلى P0928BK (LSZH)؛ النوع 6 (من TA الرئيسي إلى TA التوسعي): P0924CK (P/PVC)، P0928CQ (LSZH) |
| مواصفات الريليه | القطعة P0165CL: SPDT، 5 أمبير عند 30 فولت تيار مستمر/240 فولت تيار متردد، 0.6 أمبير عند 125 فولت تيار مستمر؛ قدرة تبديل قصوى 1200 VA/150 W؛ 100,000 عملية عند الحمل المصنف |
