Product Description
معلومات عامة
|
الشركة المصنعة |
FOXBORO |
|---|---|
|
رقم الموديل |
FDC280 |
|
رقم القطعة |
RH101FQ |
|
الوصف |

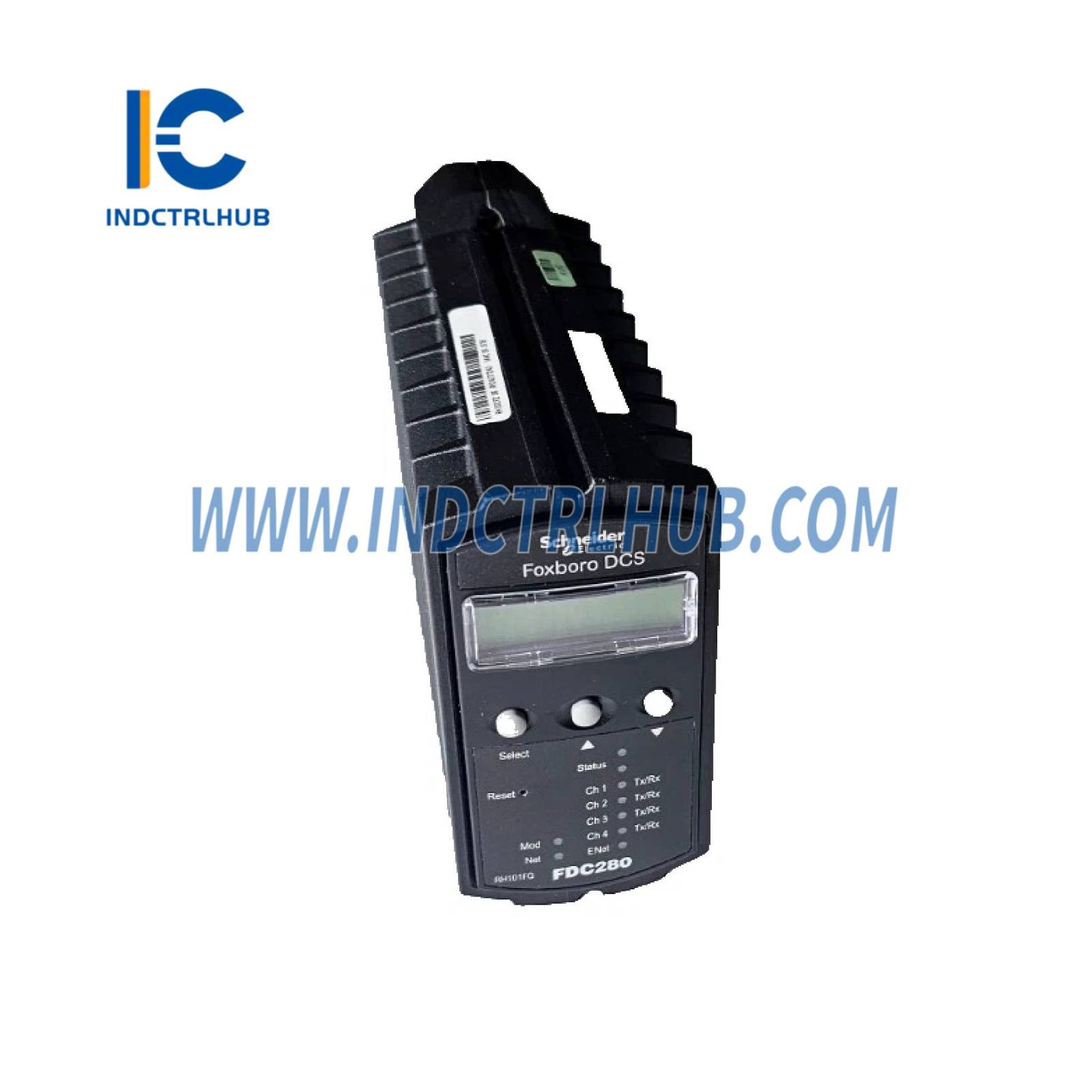

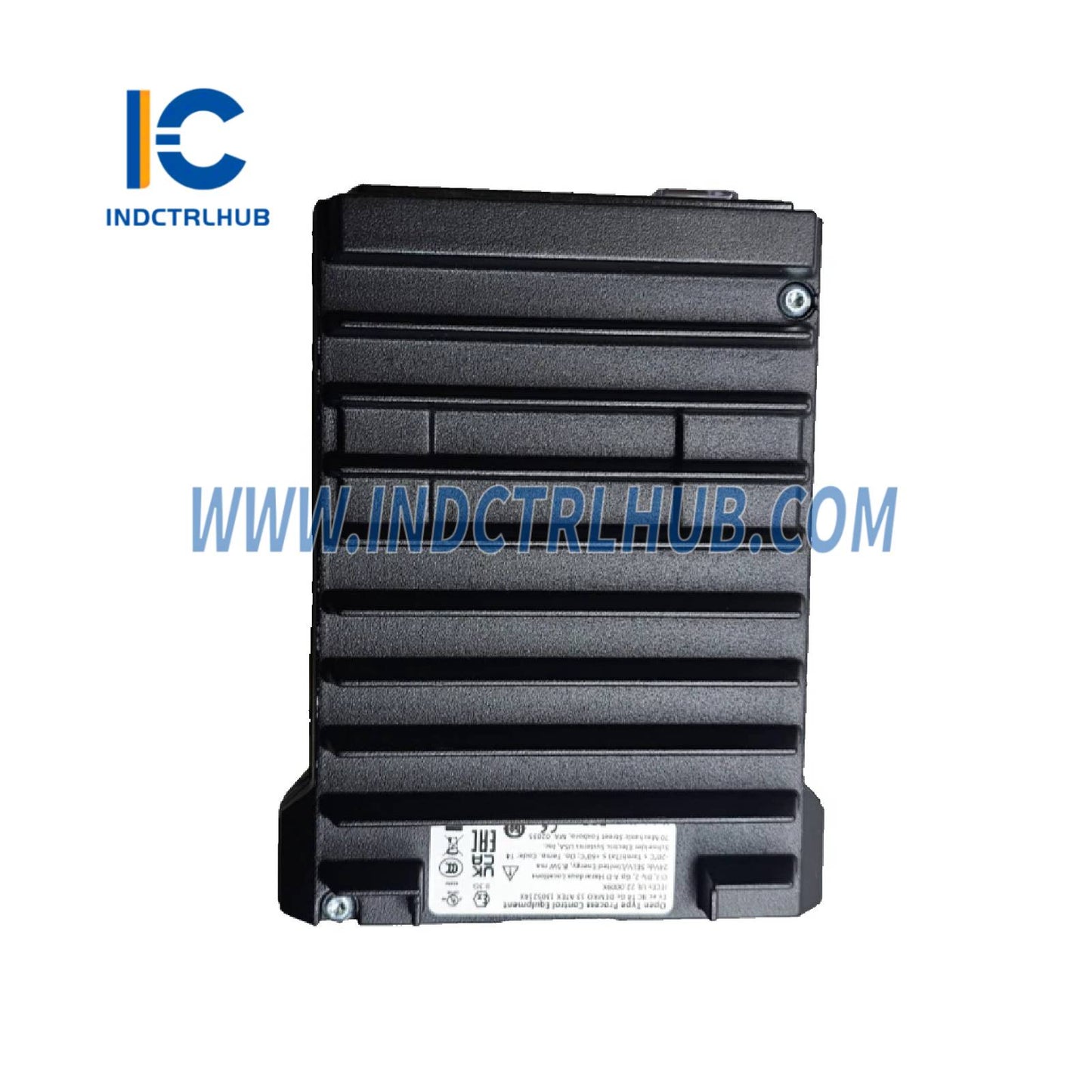

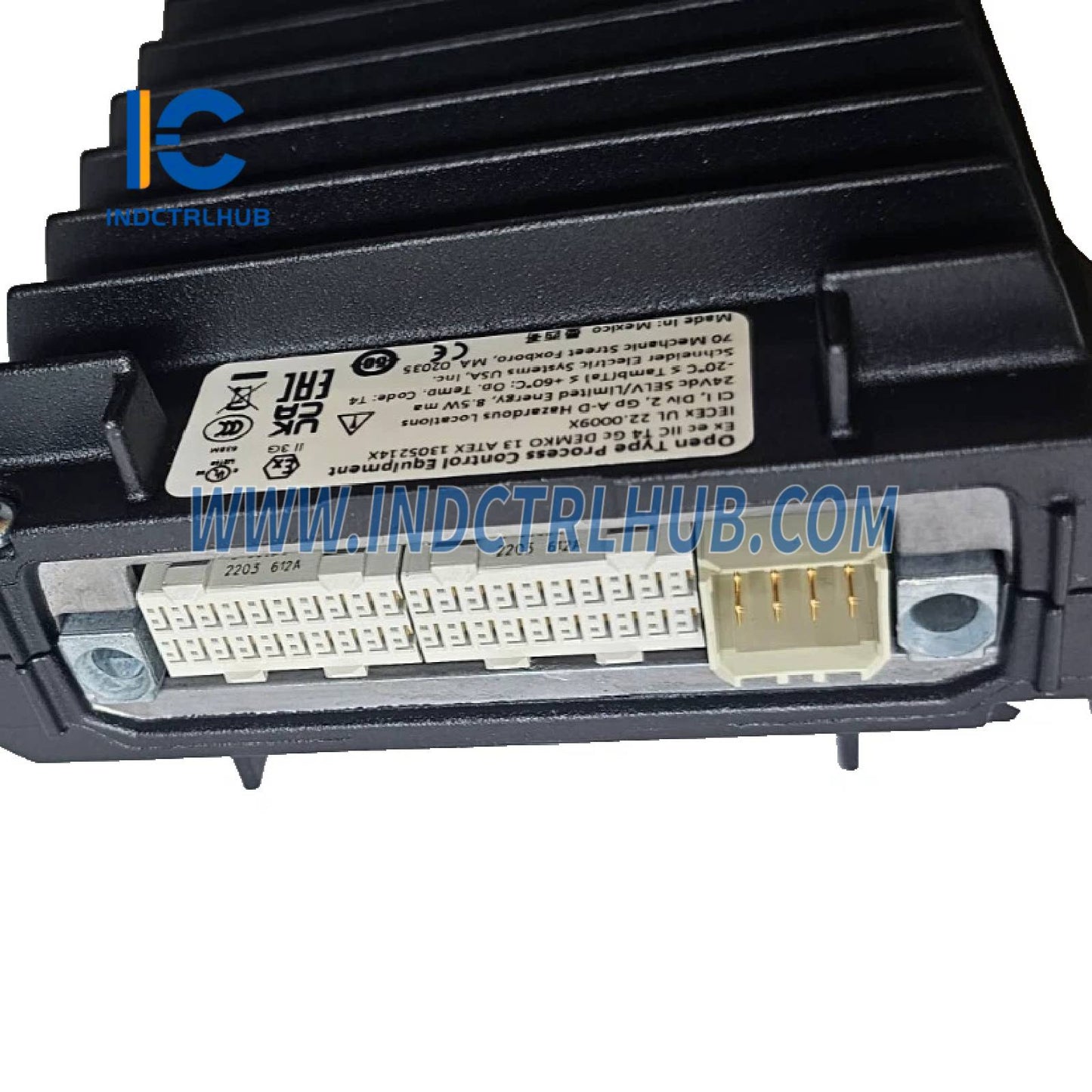

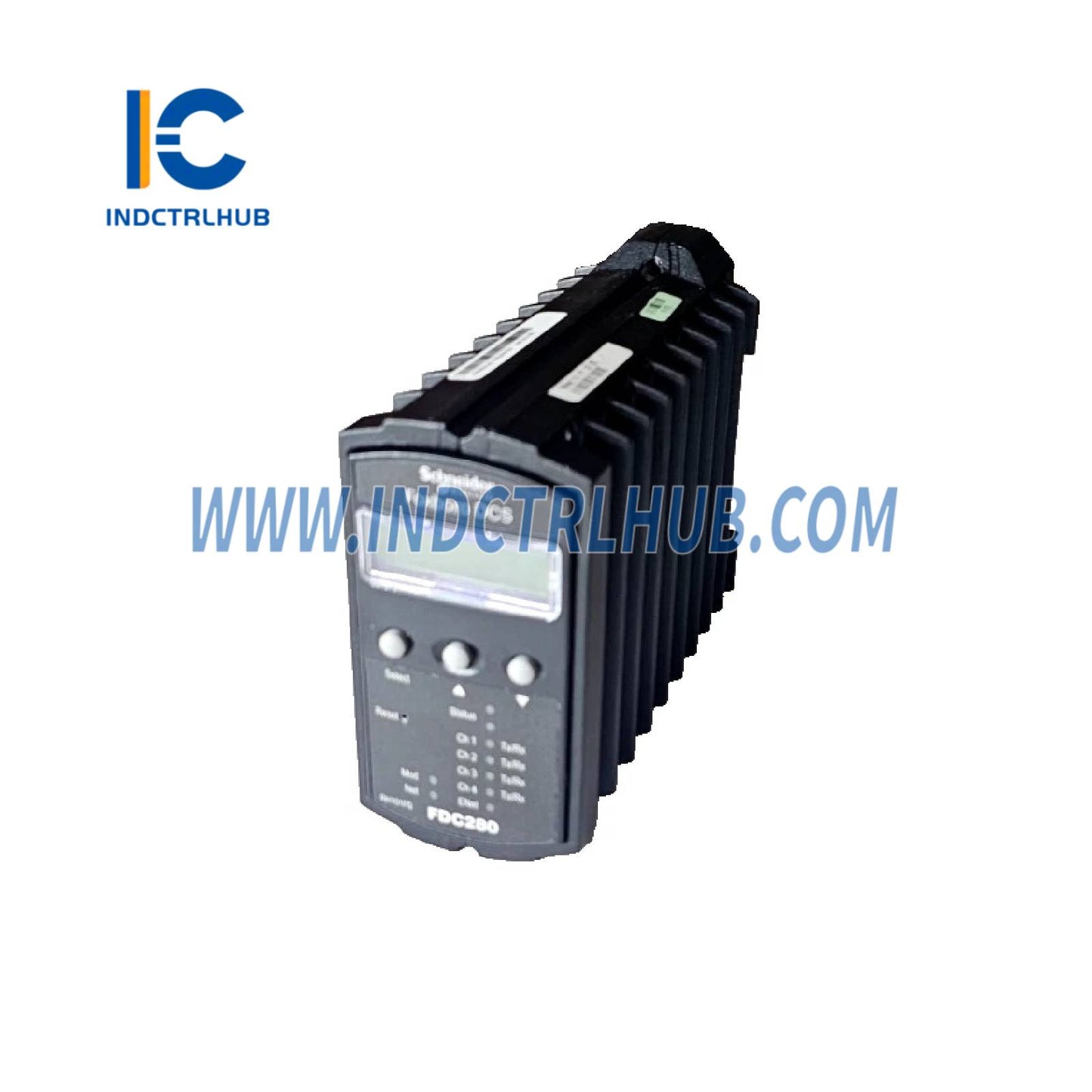

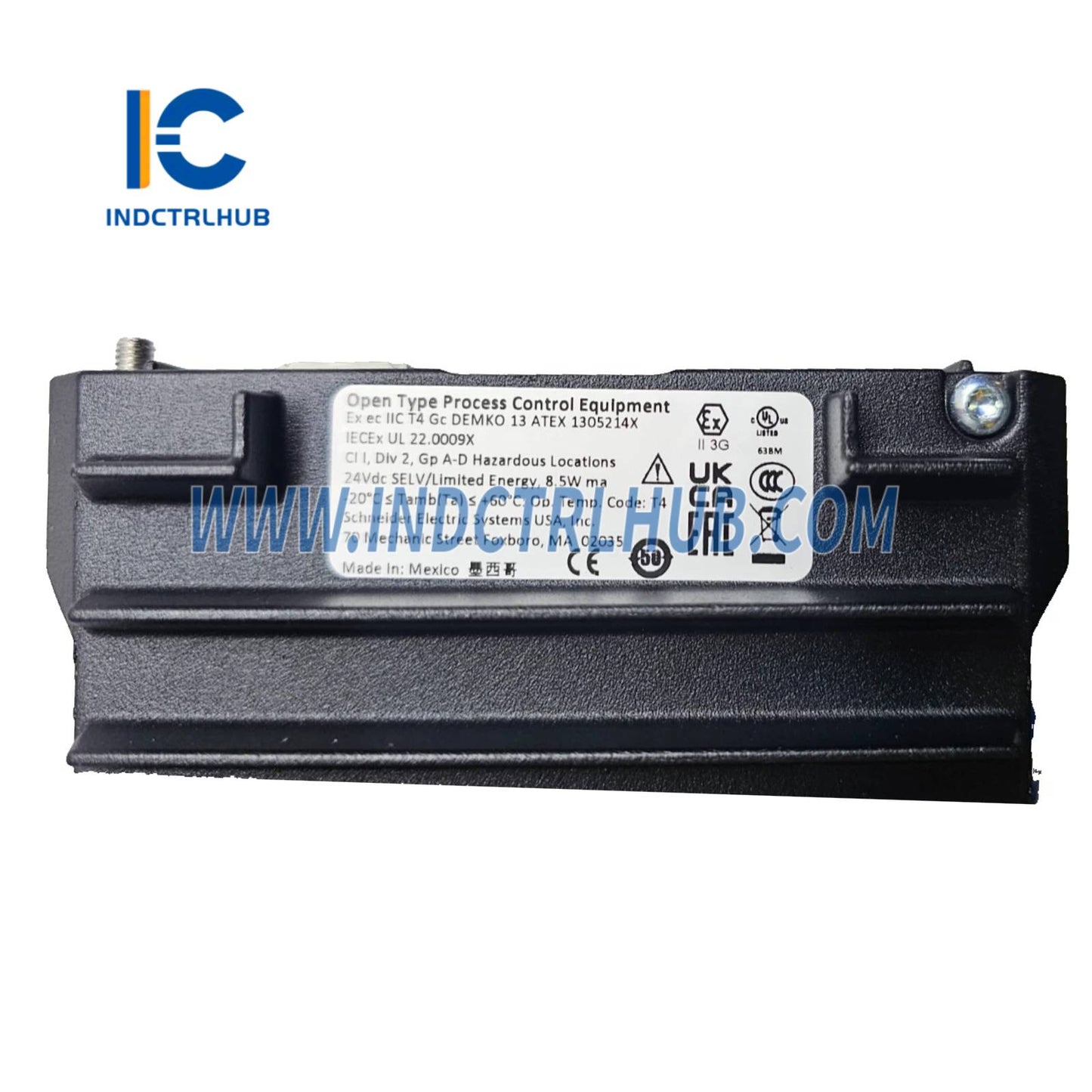

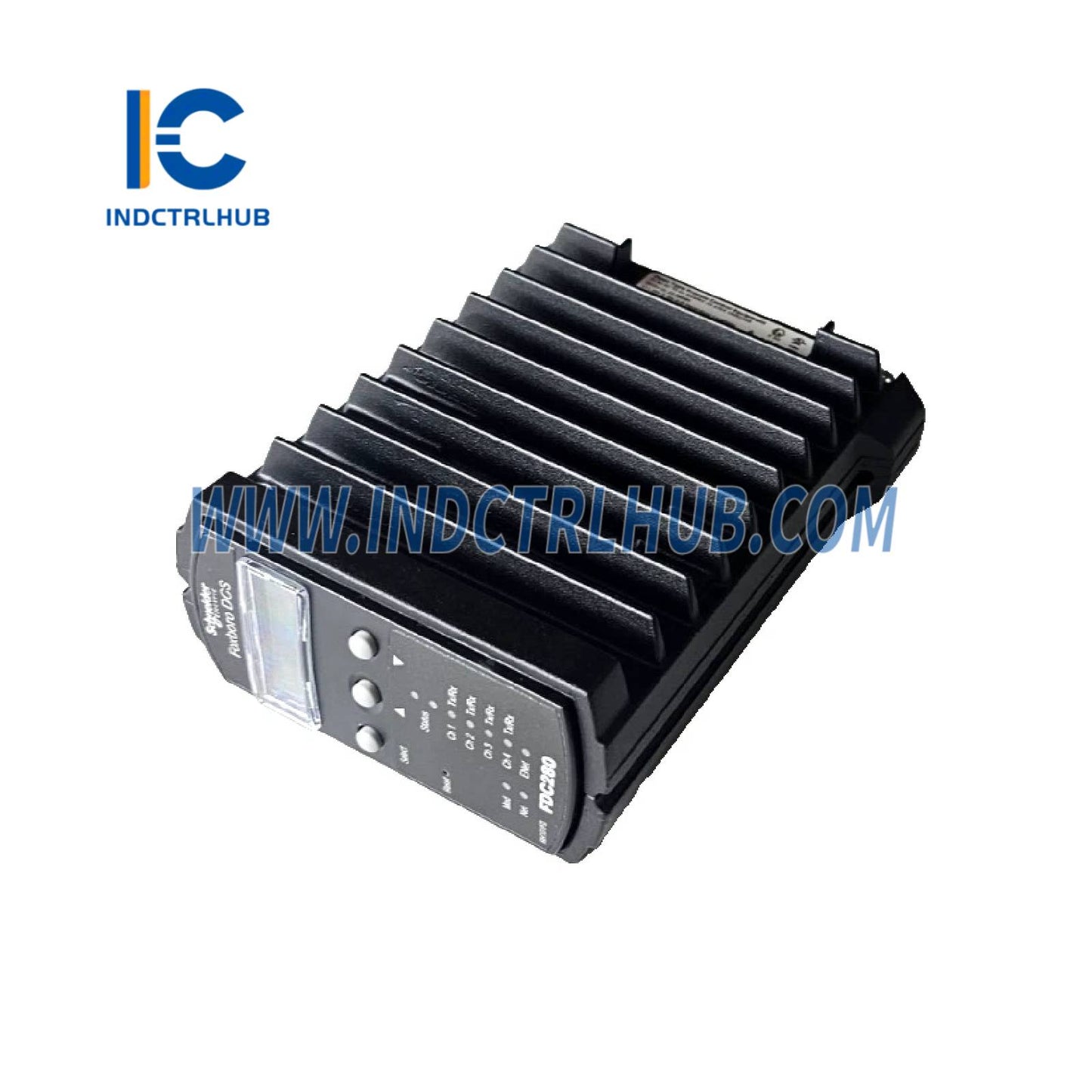

وحدة تحكم جهاز ميداني (وحدة مفردة أو متحملة للأخطاء) تستخدم في نظام EcoStruxure™ Foxboro™ DCS. |
المواصفات الفيزيائية
|
المواصفة |
التفاصيل |
|---|---|
|
التكوين |
وحدة معالج مفردة؛ النسخة المتحملة للأخطاء تستخدم وحدتين معالجتين متصلتين عبر موصل لوحة قاعدة. |
|
التركيب |
لوحات قاعدة بموقفين (أفقي أو عمودي). فتحات مخصصة مطلوبة للوحدات المتحملة للأخطاء. |
|
الأبعاد |
الارتفاع: 105 مم (4.13 بوصة) أو 116 مم (4.59 بوصة) مع الألسنة العرض: 51.8 مم (2.04 بوصة) العمق: 147 مم (5.80 بوصة) |
|
الوزن |
0.8 كجم (1.78 رطل) للوحدة المفردة تجميع التوصيل (حلقة لاقط): ~363 جم (0.8 رطل) تجميع التوصيل (برغي ضغط): ~272 جم (0.6 رطل) |
أرقام القطع
|
المكون |
رقم القطعة |
|---|---|
|
وحدة تحكم FDC280 |
RH101FQ |
|
لوحة قاعدة |
RH101KF |
|
محول الألياف |
RH924WA (الإصدار E أو أحدث) |
|
محول النحاس |
RH924UQ (الإصدار D أو أحدث) |
|
تجميع التوصيل (حلقة لاقط) |
P0926PA |
|
تجميع التوصيل (برغي ضغط) |
RH926GH |
كابلات شبكة التحكم
مفتاح إيثرنت إلى FDC280
|
نوع الكابل |
الموصل |
الطول |
ملاحظات |
|---|---|---|---|
|
الألياف البصرية |
LC (إلى المحول)، MT-RJ (إلى المفتاح) |
حتى 50 م (Foxboro)، حتى 2 كم (مزود من المستخدم) |
ألياف متعددة الأنماط 62.5/125 ميكرون بلينوم |
|
النحاس |
RJ-45 على كلا الطرفين |
حتى 100 م (328 قدم) |
1000Base-T كابل إيثرنت فئة 5 |
مفتاح إيثرنت جهاز ميداني إلى FDC280
|
نوع الكابل |
الموصل |
الطول |
ملاحظات |
|---|---|---|---|
|
إيثرنت نحاسي |
RJ-45 على كلا الطرفين |
حتى 100 م (328 قدم) |
1000Base-T فئة 5e أو فئة 6 |
FDC280 إلى تجميع التوصيل (كابلات تسلسلية)
|
نوع الكابل |
نوع الموصل |
ملاحظات |
|---|---|---|
|
النوع المدمج 5 |
حلقة لاقط أو برغي ضغط |
يستخدم لتوصيل لوحة قاعدة FDC280 إلى تجميعات التوصيل التسلسلية |
خصائص الناقل
|
البروتوكول |
الوسط الفيزيائي |
معدل النقل (باود) |
التكافؤ / بتات التوقف |
|---|---|---|---|
|
RS-232 |
DB-25 إلى جهاز خارجي/مودم |
300–115200 |
فردي، زوجي، أو لا يوجد؛ 1 أو 2 بت توقف |
|
RS-422 |
زوج ملتف رباعي الأسلاك معزول |
300–115200 |
نفس ما سبق |
|
RS-485 |
زوج ملتف نحاسي معزول (زوج واحد) |
300–115200 |
نفس ما سبق |
|
نوع الاتصال |
رابط غير متزامن، اتصال مباشر (RS-232) |
