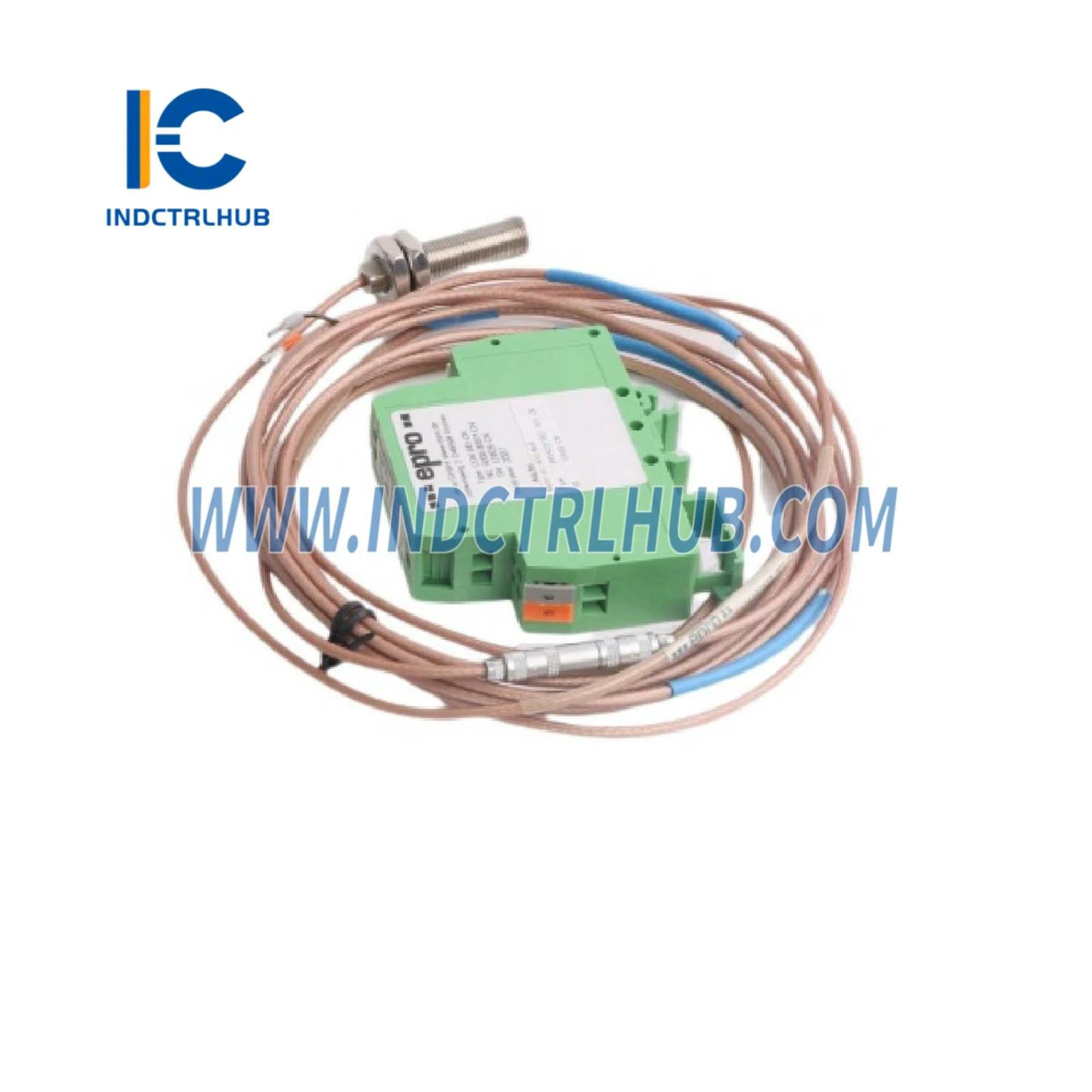

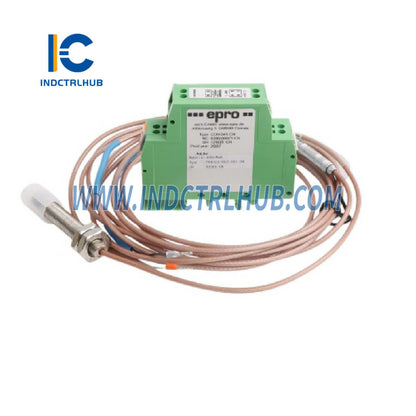

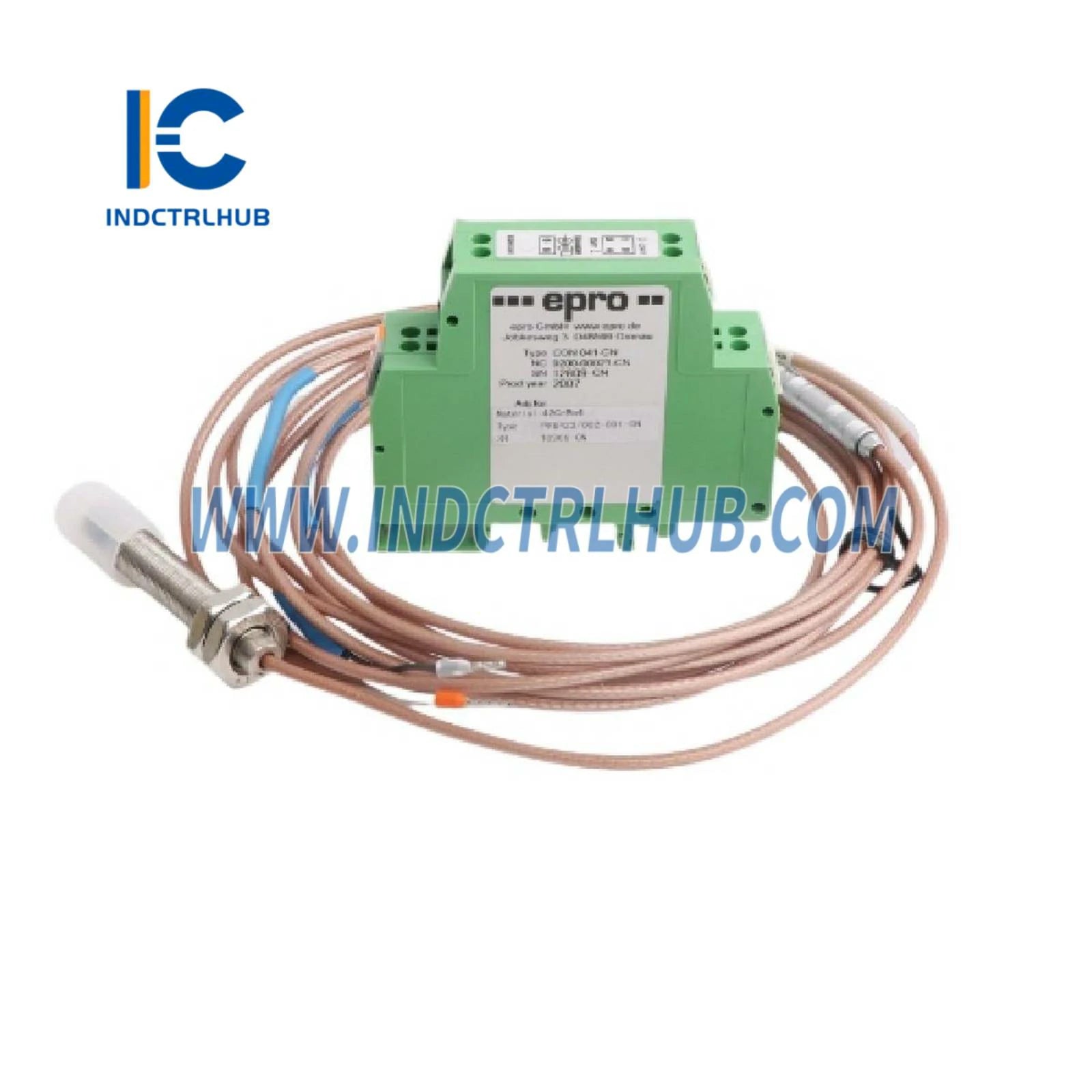

🎯 نظام محول إشارة التيار الدوامي Emerson EPRO CON041+PR6424/006-131
يمثل Emerson EPRO CON041+PR6424/006-131 حلاً متميزًا لقياس التيار الدوامي مصممًا لتطبيقات التوربوماكينات عالية الأداء التي تتطلب نطاقات قياس موسعة. يدمج هذا النظام محول الإشارة ثنائي القناة CON041 مع مسبار القرب PR6424/006-131، موفرًا قدرة قياس 16 مم بدقة استثنائية لمراقبة الأعمدة الكبيرة، وتتبع التمدد الحراري، وحماية الآلات الحرجة.
⚙️ المواصفات الفنية الشاملة
CON041 محول إشارة ثنائي القناة:
- قنوات الإدخال: مدخلان مستقلان لمجسات التيار الدوامي مع مسارات إشارة معزولة
- تكوين الإخراج: مخرجان قابلان للتهيئة 4-20 مللي أمبير أو ±10 فولت DC لكل قناة
- النطاق الديناميكي: من التيار المستمر إلى 20 كيلوهرتز (-3 ديسيبل) عرض النطاق لالتقاط الأحداث العابرة
- دقة القياس: ±0.25% من المدى الكامل للإخراج عبر النطاق المعاير
- ثبات درجة الحرارة: ±0.01% FSO لكل درجة مئوية معامل الانجراف
- مزود الطاقة: 24 فولت DC ±20% عند استهلاك أقصى 200 مللي أمبير
- العزل: 1500 فولت RMS بين القنوات وبين القناة والأرضي
- مؤشرات التشخيص: LED ثنائي اللون لكل قناة، اتصالات إنذار مرحل
- الاختبار الذاتي: تشخيص تلقائي عند التشغيل مع تنبيه الأخطاء
- البيئة: من -20°C إلى +70°C تشغيل، 5-95% رطوبة نسبية غير مكثفة
- الغلاف: مصنف IP20، هيكل بلاستيكي مقاوم للهب
- التركيب: سكة DIN بقطر 35 مم مع تثبيت إيجابي بنقرة
- الشهادات: CE, UL508, CSA C22.2, ATEX Zone 2, IECEx, SIL 2 capable
PR6424/006-131 مسبار تقارب بنطاق موسع:
- نطاق القياس: 0-16 مم (0-630 ميل) نطاق معاير
- خيط المجس: M18 × 1.5 معيار متري (3/4"-16 UNF اختياري)
- تكوين الكابل: تمديد متكامل بطول 6 أمتار مع موصل مطابق
- قدرة التمديد: قابل للتمديد ميدانيًا حتى طول إجمالي 30 مترًا
- مادة الهدف: المعادن الفيرومغناطيسية (فولاذ كربوني، فولاذ مقاوم للصدأ من سلسلة 400)
- درجة حرارة طرف المجس: -40°C إلى +180°C تصنيف التشغيل المستمر
- درجة حرارة البيئة: -40°C إلى +125°C تصنيف الكابل والموصل
- درجة الحماية: IP68 محكم الإغلاق، قابل للغمر حتى 10 أمتار
- مادة الغلاف: فولاذ مقاوم للصدأ 316L مع عزل سيراميكي عالي الحرارة
- الحساسية: 100 مللي فولت/ميل اسمي (3.94 مللي فولت/ميكرومتر)
- الخطية: ±1.0% على 80% الوسطى من النطاق
- مقاومة الاهتزاز: 20g RMS، 10-2000 هرتز حسب IEC 60068-2-6
- مقاومة الصدمات: 100g، 11 مللي ثانية نصف موجة جيبية حسب IEC 60068-2-27
🏗️ سيناريوهات التطبيقات المتخصصة
مراقبة التوربينات البخارية الكبيرة: تم تصميم نطاق القياس 16 مم خصيصًا للتوربينات البخارية عالية القدرة في منشآت توليد الطاقة حيث تتجاوز أقطار الأعمدة 500 مم ويمكن أن يصل التمدد الحراري أثناء بدء التشغيل إلى 8-12 مم. يتيح تكوين القناة المزدوجة XY تحليل المدار الشامل، واكتشاف انحناء الدوار، وسوء المحاذاة، ومشاكل فراغ المحمل التي تتطور خلال دورات التسخين. يدعم طول الكابل الممتد التركيبات حيث تقع غرف التحكم بعيدًا عن قواعد التوربين.
حماية التوربينات الغازية الثقيلة: مراقبة إزاحة العمود الشعاعية في التوربينات الغازية الصناعية التي تشغل الضواغط والمولدات في المصانع البتروكيماوية، والمنصات البحرية، ومحطات الطاقة ذات الدورة المركبة. يلتقط عرض النطاق الترددي 20 كيلوهرتز ترددات مرور الشفرات عند سرعات تشغيل تتجاوز 15,000 دورة في الدقيقة، بينما تدمج قدرة SIL 2 في أنظمة الأدوات الآمنة لتسلسل الإيقاف التلقائي لمنع الأعطال الكارثية.
مراقبة مولدات الطاقة الكهرومائية: تتبع فراغات محامل التوجيه ومواقع بوابات الويكيت في مولدات كهرومائية كبيرة حيث يتطلب تسرب المياه والرطوبة العالية حماية حساسات بمعيار IP68. النطاق الموسع يستوعب الفجوات الهوائية الأكبر وفراغات المحامل المغناطيسية النموذجية في تكوينات الأعمدة الرأسية، بينما يبسط كابل الطول 6 أمتار التوصيل عبر هياكل المولد وتجميعات محامل الدفع.
تحليل قطار الضاغط الطردي: مراقبة مواقع دوارات الضاغط متعدد المراحل في تطبيقات تسييل الغاز الطبيعي المسال، فصل الهواء، وضغط خطوط الأنابيب. تتيح البنية ذات القناتين المراقبة المتزامنة للمعدات المحركة والمُدارة، مع ربط توقيعات الاهتزاز عبر الوصلات المرنة لتحديد الرنين الالتوائي، أحداث التدفق العكسي، وعدم الاستقرار الديناميكي الهوائي قبل أن تتطور إلى إيقافات قسرية.
أنظمة قيادة مطاحن الدرفلة: قياس انحراف الأسطوانة وفراغات المحامل في مطاحن الدرفلة للصلب، الألمنيوم، والورق حيث يمنع الاستشعار غير التلامسي تلف أسطح الأسطوانات المصقولة بدقة. يدعم تصنيف درجة الحرارة الممتد التركيبات بالقرب من الأفران ومعدات معالجة الشرائط الساخنة، بينما يتحمل مقاومة الاهتزاز والصدمات البيئة الميكانيكية القاسية للصناعة الثقيلة.
💡 حلول هندسية متقدمة
✅ نطاق قياس ممتد: مدى 16 مم يستوعب أقطار الأعمدة الكبيرة، فراغات المحامل المغناطيسية، والنمو الحراري في الآلات الدوارة الثقيلة، مما يلغي الحاجة إلى مجسات قصيرة المدى متعددة وتعدد الإشارات المعقد
✅ ذكاء القناة المزدوجة: مراقبة موضع شعاعي XY متزامنة باستخدام محول واحد تقلل تكاليف التركيب بنسبة 50%، ومساحة الخزانة بنسبة 40%، وتعقيد الأسلاك مع تمكين تحليل المدار المتقدم لتقييم ديناميكيات الدوار الشامل
✅ الامتثال لمعيار API 670: يفي بمعايير حماية آلات صناعة البترول بما في ذلك التشخيص الذاتي، كشف الأعطال، والتشغيل الآمن، مما يضمن القبول في المصافي، المنصات البحرية، ومنشآت البتروكيماويات الخاضعة لمتطلبات الإصدار الرابع من API 670
✅ توافق المجسات الشامل: يقبل مجسات Bently Nevada 3300/3500 القديمة، SKF CMSS، ومجسات مصنّعين آخرين من خلال ضبط قابلية التكوين لمقياس الإدخال وحساسية التعديل، مما يحمي استثمارات البنية التحتية للمستشعرات الحالية أثناء ترحيل أنظمة التحكم
✅ كشف الأعطال الذكي: التشخيصات المدمجة تحدد انقطاعات الكابل، دوائر القصر في المجسات، الحالات خارج النطاق، وشذوذات مصدر الطاقة مع مخارج مرحلية تندمج مباشرة في أنظمة الإيقاف الطارئ، متوافقة مع متطلبات IEC 61508 SIL 2 لوظائف السلامة المؤتمتة
✅ طول كابل ممتد: كابل مدمج بطول 6 أمتار مع إمكانية تمديد ميداني حتى 30 مترًا يدعم التركيبات البعيدة، مما يقلل من التداخل الكهرومغناطيسي الناتج عن ضوضاء تبديل خزانة التحكم ويمكّن من المراقبة المركزية لأصول الآلات الموزعة
✅ أداء عالي النطاق الترددي: استجابة ترددية تصل إلى 20 كيلوهرتز تلتقط ترددات عيوب المحامل (BPFI, BPFO, BSF, FTF)، توافقيات تروس التروس، أحداث مرور الشفرات، والرنينات تحت التزامنية الضرورية لتحليل الاهتزاز وفقًا لـ ISO 10816 وبرامج الصيانة التنبؤية
✅ قدرة التبديل الساخن: وحدات قابلة للاستبدال ميدانيًا مع الاحتفاظ التلقائي بالإعدادات تتيح الصيانة دون إيقاف النظام، وهو أمر حاسم للصناعات ذات العمليات المستمرة التي تعمل على مدار الساعة وطوال أيام الأسبوع وتكاليف التوقف العالية
🔬 تكنولوجيا القياس المتقدمة
تستخدم مسبار PR6424 دائرة مذبذب عالية الاستقرار تعمل عند حوالي 1.6 ميجاهرتز لتوليد مجال كهرومغناطيسي مضبوط بدقة عند طرف الاستشعار. عندما يدخل هدف موصل فيرومغناطيسي (سطح العمود) هذا المجال، تُحث تيارات دوامية في مادة الهدف وفقًا لقانون فاراداي للحث الكهرومغناطيسي. تخلق هذه التيارات الدوارة مجالًا مغناطيسيًا ثانويًا يعارض المجال الأساسي، مما يغير ممانعة المسبار الكهربائية من خلال تأثيرات الحث المتبادل. يستخدم المحول CON041 فك التضمين الحساس للطور بدقة لاستخراج تغير الممانعة، ويطبق تعويض درجة الحرارة وخوارزميات تصحيح الخطية، ويحول النتيجة إلى إشارة خرج تيار مستمر متناسبة تمثل مسافة الفجوة بدقة دون ميكرومتر. تقوم معالجة الإشارة الرقمية المتقدمة بتصفية التداخل الكهرومغناطيسي مع الحفاظ على مكونات الاهتزاز عالية التردد الضرورية لتشخيص الآلات.
🔗 المنتجات ذات الصلة
قم ببناء بنية تحتية شاملة لمراقبة الآلات باستخدام هذه المكونات المتوافقة من Emerson EPRO:
- محول إشارة التيار الدوامي EPRO CON041 - وحدة محول ثنائية القناة مستقلة
- نظام محول التيار الدوامي Emerson EPRO CON041+PR6423/000-031 - تكوين مدمج بمدى 8 مم
- مستشعر التيار الدوامي EPRO PR6423/000-031+CON041 بمدى 8 مم - نظام المدى القياسي 8 مم
🛠️ إرشادات التركيب والتشغيل
قم بتركيب محول CON041 على سكة DIN بقطر 35 مم داخل خزانة التحكم، مع ضمان التهوية الكافية والحفاظ على مسافة 50 مم من المكونات المولدة للحرارة مثل مزودات الطاقة ومحركات المحركات. قم بتمرير كابل المستشعر PR6424 عبر قناة معدنية مؤرضة إلى موقع القياس، مع مراعاة فصل لا يقل عن 300 مم عن كابلات التيار المتردد، وأسلاك محركات VFD، وقضبان التيار العالي لمنع التداخل الكهرومغناطيسي. ثبت المجس عمودياً على سطح الهدف باستخدام الحامل المرفق وصمولة القفل، واضبط الفجوة الأولية على 8 مم (50% من النطاق) لاستيعاب حركة العمود ثنائية الاتجاه أثناء التشغيل. تحقق من أن تشطيب سطح الهدف أفضل من Ra 3.2 ميكرومتر (125 ميكرون) وخالٍ من القشور المغناطيسية أو التآكل أو عيوب الطلاء التي قد تؤثر على دقة القياس. قم بتوصيل مخرجات المحول إلى مدخلات التناظرية لـ DCS/PLC مع مراعاة التأريض الصحيح وفقًا لممارسات IEEE 1100 الموصى بها، باستخدام كابل مزدوج ملتف ومُدرع مع تأريض الدرع في طرف المحول فقط لمنع حلقات الأرض. قم بإجراء معايرة النظام باستخدام مقاييس فجوة دقيقة أو جهاز معايرة مزود من الشركة المصنعة، مع توثيق القراءات الأساسية عند نقاط متعددة عبر النطاق لتحليل الاتجاهات المستقبلية واكتشاف الانحراف.
📊 هيكلية تكامل النظام
يتكامل جهاز CON041 بسلاسة مع Emerson DeltaV وHoneywell Experion PKS وYokogawa Centum VP وSiemens PCS 7 ومنصات DCS الرئيسية الأخرى من خلال إشارات تناظرية قياسية صناعية 4-20mA أو ±10V. يسمح مقياس الإخراج القابل للتكوين بعرض وحدات الهندسة مباشرة (mils، ميكرون، مم) دون الحاجة إلى تكييف إشارة خارجي أو خطية. يدعم النظام التركيبات المؤرضة والمعزولة، مع عزل جلفاني داخلي يمنع تداخل حلقات الأرض في البيئات الصناعية الكهربائية المزعجة. توفر مخرجات إنذار المرحل إشارات انقطاع سلكية لأنظمة الإغلاق الطارئ، مما يفي بمتطلبات IEC 61508 SIL 2 لوظائف الأجهزة الآمنة. تتيح البنية ذات القناتين خوارزميات تشخيص متقدمة تشمل تحليل المدار، وقياس زاوية الطور، وترشيح المتجهات لحماية متقدمة للآلات تتجاوز مراقبة الإزاحة البسيطة.
📦 حزمة النظام الكاملة
- 1 × محول إشارة التيار الدوامي ثنائي القناة CON041 مع مجموعة تركيب على سكة DIN
- 1 × مسبار تقارب نطاق ممتد PR6424/006-131 (نطاق 16 مم، كابل 6 أمتار، موصل توصيل)
- دليل تركيب شامل مع مخططات الأسلاك التفصيلية وإجراءات المعايرة
- شهادة معايرة المصنع مع بيانات قياس قابلة للتتبع إلى NIST ومنحنيات الخطية
- برنامج التكوين لمقياس الإخراج، إعداد التشخيص، وبرمجة عتبات الإنذار (متوافق مع Windows)
- مجموعة كاملة من معدات التثبيت بما في ذلك صواميل القفل، الغسالات، قالب التثبيت، وأدوات المحاذاة
- وثائق الدعم الفني بما في ذلك أدلة استكشاف الأخطاء وإصلاحها وملاحظات التطبيق
احمِ أصولك الدوارة الحيوية باستخدام تقنية القياس الرائدة في الصناعة من Emerson EPRO. يوفر نظام CON041+PR6424/006-131 الدقة والموثوقية وقدرة النطاق الممتد والذكاء التشخيصي الذي تتطلبه برامج الصيانة التنبؤية وحماية الآلات لتحقيق التميز التشغيلي على مستوى عالمي.
