Product Description
ملخص

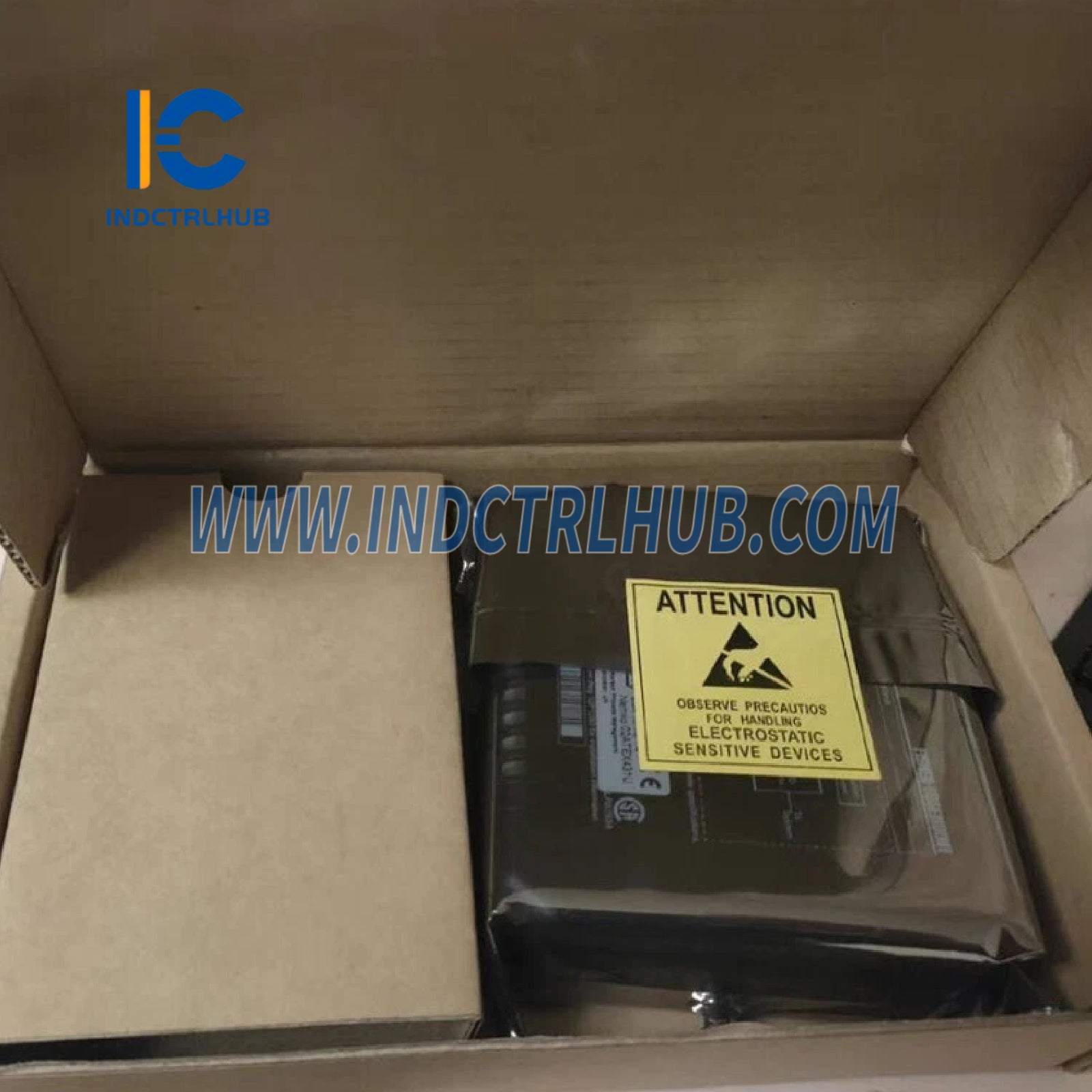

- Model: CE4003S6B1
-
المكونات:
- بطاقة الإدخال التناظرية: 8 قنوات، RTD
- كتلة الإنهاء: كتلة إنهاء جهاز درجة الحرارة المقاوم (RTD)
- الوصف: يوفر إدخالًا بثماني قنوات لأجهزة استشعار RTD، مصمم لقياس درجة الحرارة في تطبيقات التحكم في العمليات ضمن نظام DeltaV.
- النظام الفرعي: DeltaV M-series Traditional I/O
-
الميزات الرئيسية:
- يدعم تكوينات RTD ذات 2 أو 3 أو 4 أسلاك
- تصميم معياري، قابل للتوصيل والتشغيل لسهولة التركيب
- وظيفة التشفير لمنع تركيب البطاقة بشكل غير صحيح
- الإضافة عبر الإنترنت دون انقطاع العملية
- طلاء متوافق لمقاومة التآكل ISA G3
- لا حاجة للمعايرة اليدوية
المواصفات الفنية
مواصفات الأجهزة (بطاقة إدخال RTD، 8 قنوات)
| المعلمة | مواصفة |
|---|---|
| عدد القنوات | 8 |
| أنواع المستشعرات | المقاومة، Pt100، Pt200، Pt500، Ni120، Cu10، معرف من قبل المستخدم |
| تكوين المستشعر | سلكان، ثلاثة أسلاك، أو أربعة أسلاك |
| نطاق إشارة المدى الكامل | انظر جدول مواصفات نوع حساس RTD أدناه |
| دقة | انظر جدول مواصفات نوع حساس RTD أدناه |
| القدرة على التكرار | 0.05% من الامتداد |
| دقة A/D | 16 بت |
| معايرة | لا يوجد حاجة |
| الوحدات | درجات مئوية، درجات فهرنهايت |
| تيار إثارة المستشعر | 100 ميكرو أمبير |
| رفض الوضع المشترك | 120 ديسيبل عند 50/60 هرتز |
| مقاومة الوضع المشترك | >10 ميغا أوم |
| تردد التدحرج | -3 ديسيبل عند 3 هرتز، -25 ديسيبل عند 30 هرتز |
| تيار LocalBus (12 فولت تيار مستمر اسمي) | 160 مللي أمبير |
| وقت اكتشاف المستشعر المفتوح | ثانية واحدة |
| وقت اكتشاف الرصاص mV المفتوح | 15 ثانية |
| تشفير كتلة المحطة | C3 (خاص بكتلة إنهاء RTD) |
مواصفات نوع حساس RTD، أوم
| نوع المستشعر | الحجم الكامل | نطاق التشغيل | دقة مرجعية 25°C | انجراف درجة الحرارة | دقة |
|---|---|---|---|---|---|
| مقاومة | من 0 إلى 2000 أوم | من 0 إلى 2000 أوم | ±6.2 أوم | ±0.112 Ω/°م | ~0.02 أوم |
| PT100 | من -200 إلى 850 درجة مئوية | من -200 إلى 850 درجة مئوية | ±0.5 درجة مئوية | ±0.018 درجة مئوية/درجة مئوية | ~0.05 درجة مئوية |
| بي تي 200 | من -200 إلى 850 درجة مئوية | من -200 إلى 850 درجة مئوية | ±0.5 درجة مئوية | ±0.012 درجة مئوية/درجة مئوية | ~0.05 درجة مئوية |
| بي تي 500 | من -200 إلى 850 درجة مئوية | من -200 إلى 850 درجة مئوية | ±3.5 درجة مئوية | ±0.063 درجة مئوية/درجة مئوية | ~0.18 درجة مئوية |
| في 120 | من -70 إلى 300 درجة مئوية | من -70 إلى 300 درجة مئوية | ±0.2 درجة مئوية | ±0.006 درجة مئوية/درجة مئوية | ~0.02 درجة مئوية |
| النحاس 10 | من -30 إلى 140 درجة مئوية | من -30 إلى 140 درجة مئوية | ±2.0 درجة مئوية | ±0.157 درجة مئوية/درجة مئوية | ~0.23 درجة مئوية |
| مُعرّف من قبل المستخدم* | من 0 إلى 1000 أوم | من 0 إلى 1000 أوم | ±0.4 أوم | ±0.009 Ω/°م | ~0.05 أوم |
| *ملاحظة: يمكن استخدام معادلة التخطية Callendar-Van Dusen مع مقاومات درجة الحرارة Pt RTDs المعرفة من قبل المستخدم. |
المواصفات البيئية
| المعلمة | مواصفة |
|---|---|
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت) لبطاقات سلسلة M القياسية |
| درجة حرارة التخزين | -40 إلى 85°C (-40 إلى 185°F) |
| الرطوبة النسبية | 5 إلى 95٪، بدون تكثف |
| الملوثات المحمولة جواً | ISA-S71.04-1985 الفئة G3؛ طلاء عازل |
| تصنيف الحماية | IP20، NEMA 12 |
| المنطقة/الموقع الخطير | ATEX 3 G IIC T4; الفئة I، القسم 2، المجموعات A، B، C، D، T4 |
| صدمة | موجة نصف جيبية بقوة 10 جرام لمدة 11 مللي ثانية |
| اهتزاز | 1 مم من القمة إلى القمة من 2 إلى 13.2 هرتز؛ 0.7 ج من 13.2 إلى 150 هرتز |
| أبعاد | الارتفاع: 10.7 سم (4.2 بوصة)، العرض: 4.1 سم (1.6 بوصة)، العمق: 10.5 سم (4.1 بوصة) |
الأسلاك الميدانية
| المعلمة | مواصفة |
|---|---|
| الأسلاك الميدانية | الفئة I، القسم 2، المجموعات A، B، C، D، T4 غير متوهج؛ ATEX 3 G IIC T4 -nA |
| الدوائر غير القوسية | مصمم لتقليل مخاطر الاشتعال أثناء التشغيل العادي (لا يشمل الإزالة/الإدخال أثناء التوصيل بالطاقة) |
المواصفات الوظيفية
- التكرار: غير مدعوم لبطاقة إدخال RTD (الوضع البسيط فقط، كما هو مذكور في الصفحة 3).
-
توافق كتلة المحطة:
- كتلة إنهاء RTD (مضمنة في CE4003S6B1، مخصصة لـ C3)
- لا تتوفر خيارات كتلة طرفية جماعية أو كتلة طرفية مزودة بصمامات لهذا البطاقة (الصفحة 24).
- التوصيل: تم ضبط توصيل بطاقة الإدخال/الإخراج على C3، مما يضمن التوافق مع كتلة إنهاء RTD.
- دعم HART: غير قابل للتطبيق على بطاقات RTD.
- عداد النبضات: غير قابل للتطبيق على بطاقات RTD.
- تسلسل الأحداث (SOE): غير قابل للتطبيق على بطاقات RTD.
- التحويل الخطي: يدعم التحويل الخطي Callendar-Van Dusen لمقاومات Pt RTDs المعرفة من قبل المستخدم.
التركيب والصيانة
-
التثبيت:
- يتم توصيله بحامل واجهة الإدخال/الإخراج (مركب على سكة DIN).
- يجب فصل دوائر الحقل غير القوسية عن الطاقة قبل الإزالة/الإدخال في المناطق الخطرة (وفقًا لتعليمات المنطقة 2، 12P2046، أو تعليمات الفئة I القسم 2، 12P1293).
- نظام التشفير الدوار (C3) يضمن التوافق الصحيح بين بطاقة المستخدم وكتلة الطرفية.
-
الصيانة:
- لا توجد أجزاء يمكن للمستخدم صيانتها؛ لا تقم بتفكيك الجهاز.
- لا حاجة للمعايرة (بيانات المعايرة مخزنة على البطاقة).
-
استبدال:
- في المناطق الآمنة، يمكن استبدال البطاقات أثناء التشغيل.
- في المناطق الخطرة، اتبع تعليمات التثبيت لمنطقة 2 (12P2046) أو الفئة I القسم 2 (12P1293).
- يجب إزالة/إدخال بطاقة واحدة فقط في كل مرة.
توافق النظام
- متوافق مع: وحدات تحكم DeltaV M-series.
- غير متوافق مع: حوامل وحدات تحكم سلسلة S (الصفحة 26).
-
توصيل الأسلاك الميداني:
- مصمم للدوائر غير القوسية في بيئات الفئة I، القسم 2.
- ATEX -nA (غير شراري) للمناطق الخطرة، يقلل من مخاطر الاشتعال أثناء التشغيل العادي (يستثني الإزالة/الإدخال أثناء التوصيل بالطاقة).
معلومات الطلب
| وصف | رقم الموديل |
|---|---|
| بطاقة الإدخال التناظرية: 8 قنوات RTD | |
| كتلة إنهاء جهاز درجة الحرارة المقاوم (RTD) | CE4003S6B1 |
