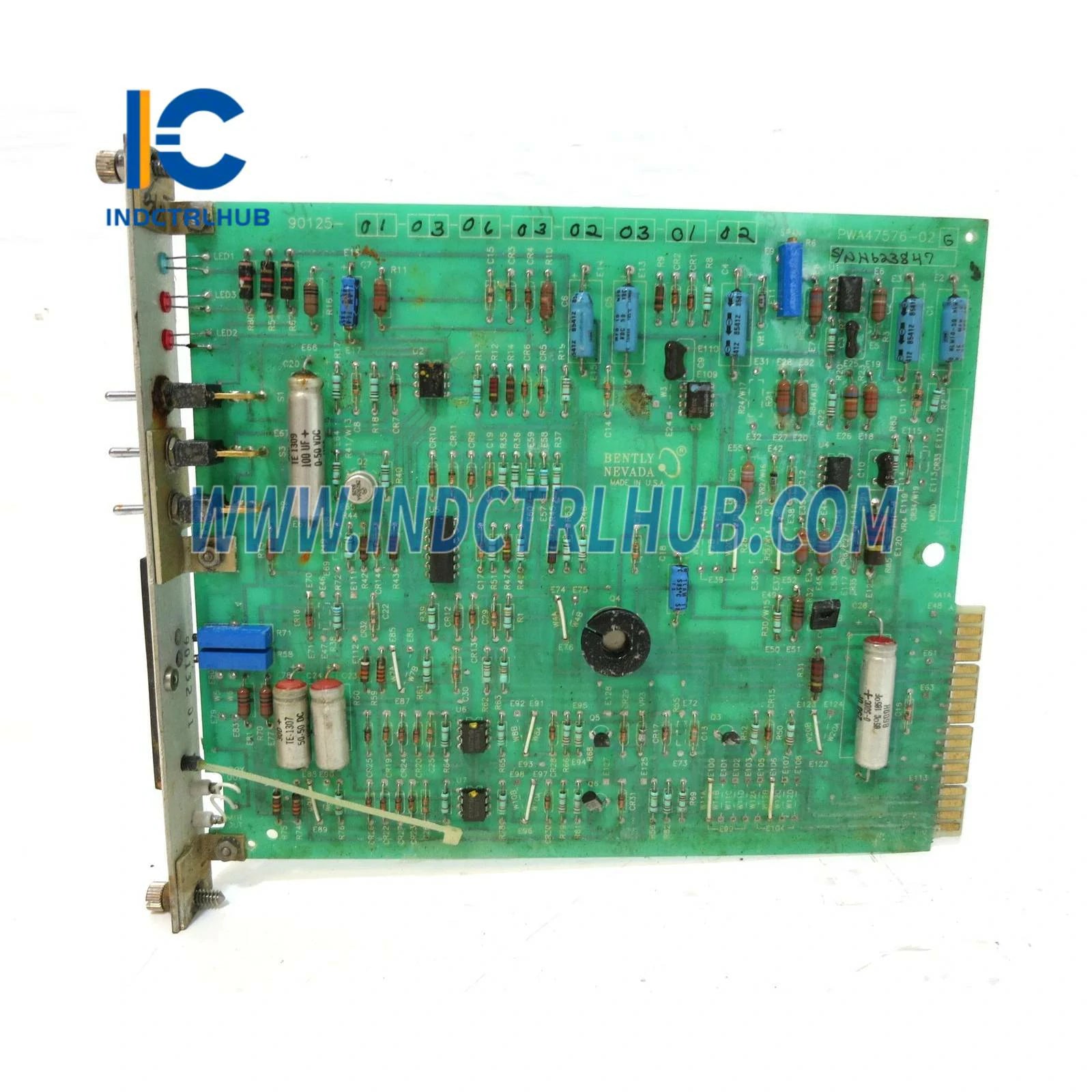

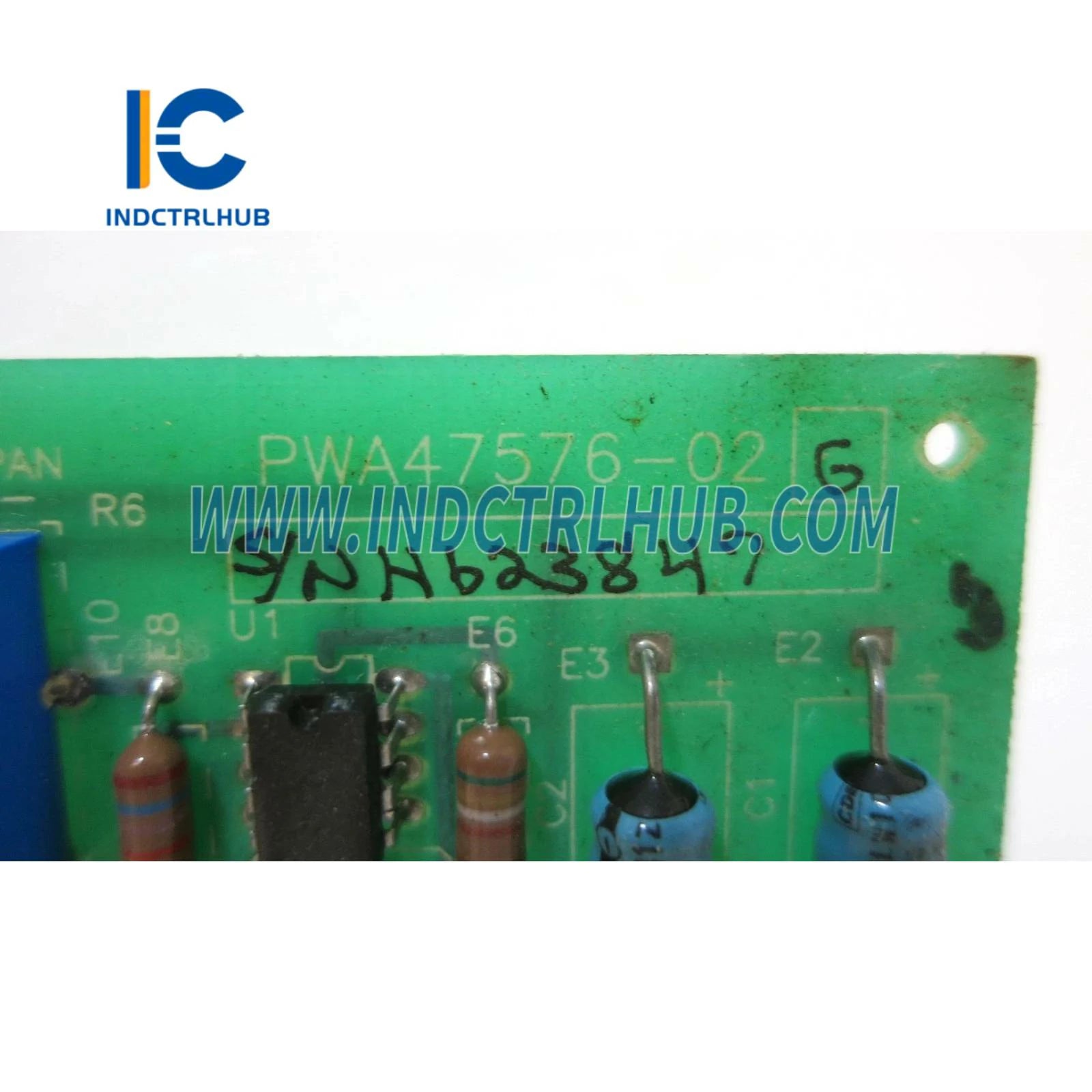

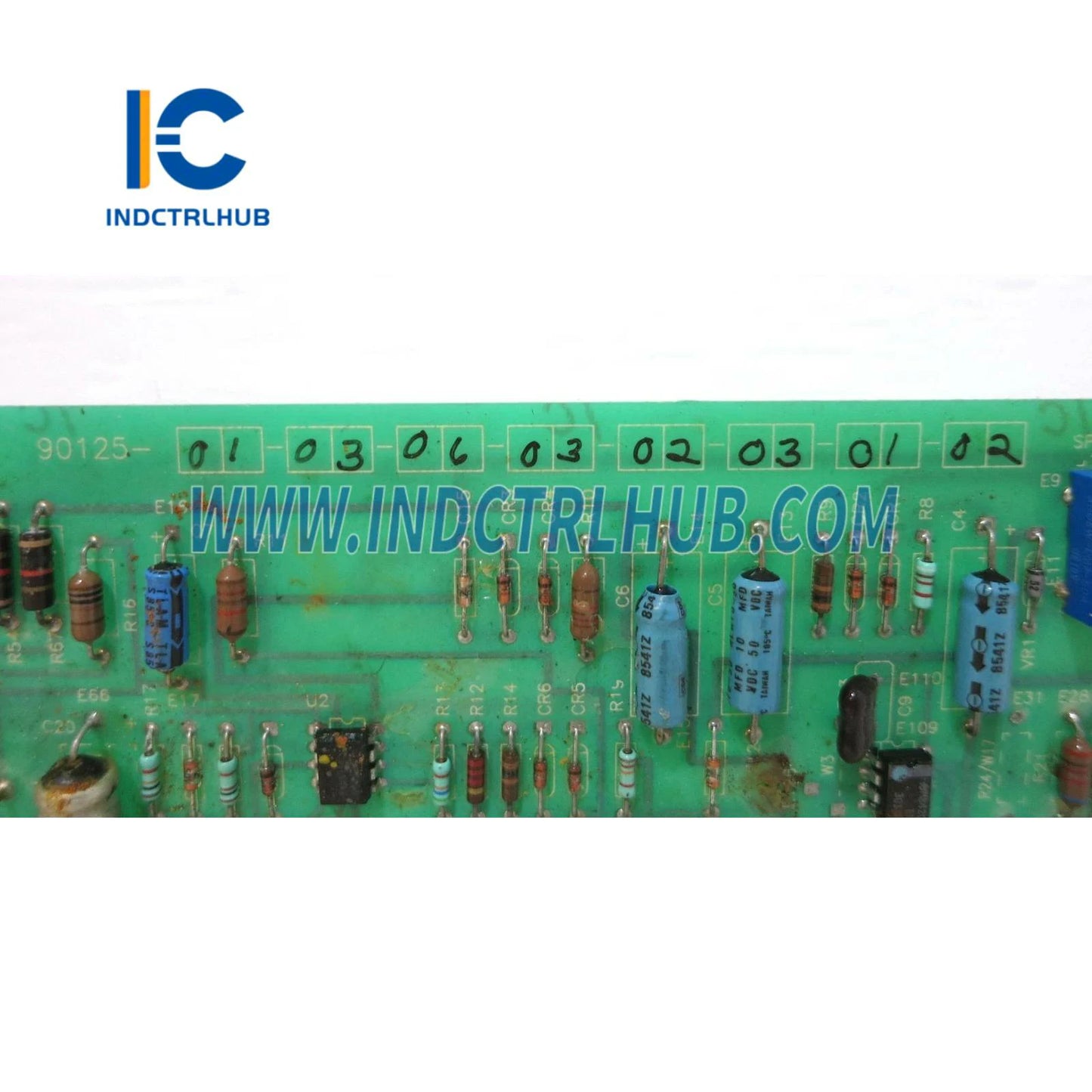

لوحة الدائرة المطبوعة للوحة العرض الأمامية Bently Nevada PWA47576-02
مجموعة لوحة الدائرة المطبوعة للوحة العرض الأمامية مصممة بدقة لأنظمة مراقبة الاهتزاز من سلسلة Bently Nevada 9000. توفر PWA47576-02 وظيفة واجهة المشغل مع شاشة عرض كريستال سائل، وأزرار تحكم على لوحة المفاتيح، ومؤشرات حالة لعرض شامل لمراقبة الآلات.
🖥️ مواصفات وحدة لوحة الدائرة المطبوعة
رقم القطعة: PWA47576-02
نوع الوحدة: مجموعة لوحة الدائرة المطبوعة للوحة العرض الأمامية
توافق النظام: أجهزة مراقبة الاهتزاز من سلسلة 9000
نوع العرض: شاشة كريستال سائل مع إضاءة خلفية
دقة العرض: عرض متعدد الأسطر أبجدي رقمي
لوحة المفاتيح: أزرار لمسية من نوع مفتاح الغشاء
مؤشرات LED: الطاقة، الإنذار، حالة الاتصال
الواجهة: موصل داخلي إلى لوحة المعالج الرئيسية
جهد التشغيل: يتم تزويد الطاقة عبر لوحة النظام الخلفية
درجة حرارة التشغيل: من 0°م إلى +50°م
درجة حرارة التخزين: من -20°م إلى +70°م
الرطوبة: 5-95% رطوبة نسبية غير مكثفة
التركيب: تركيب على اللوحة الأمامية في هيكل المراقب
الامتثال: CE، UL، RoHS
🎯 تصميم واجهة الإنسان والآلة
تعمل لوحة الدائرة المطبوعة للوحة الأمامية PWA47576-02 كواجهة الإنسان والآلة الأساسية لأجهزة مراقبة الاهتزاز من سلسلة 9000، حيث تحول بيانات حالة الآلات المعقدة إلى عروض بصرية وتمكن المشغل من التفاعل من خلال أزرار تحكم بديهية. تقوم هذه الطبقة بتحويل قياسات المستشعر الخام إلى معلومات قابلة للفهم والاستجابة من قبل المشغلين دون الحاجة إلى تدريب متخصص.
تعرض شاشة الكريستال السائل قيم الاهتزاز في الوقت الحقيقي، وحالة الإنذار، ومعلمات التهيئة، ورسائل التشخيص بصيغة أبجدية رقمية واضحة. توفر مؤشرات LED تغذية راجعة فورية للحالة—الأخضر للعمل الطبيعي، والأصفر للحالات التنبيهية، والأحمر لإنذارات الخطر—مما يتيح تقييمًا سريعًا لصحة الآلات أثناء جولات المصنع أو الحالات الطارئة.
🏭 وظائف واجهة التشغيل
عرض البيانات في الوقت الحقيقي: تعرض شاشة الكريستال السائل باستمرار قياسات الاهتزاز الحالية من المستشعرات المتصلة—الإزاحة بوحدة الألف من البوصة، السرعة بالبوصة في الثانية، أو التسارع بوحدة الجاذبية حسب نوع المستشعر والتهيئة. يمكن للمشغلين التنقل بين قنوات القياس المتعددة باستخدام أزرار لوحة المفاتيح، مع عرض بيانات جميع مواقع المحامل المراقبة دون الحاجة إلى حواسيب أو برامج خارجية.
عرض حالة الإنذار: تضيء مؤشرات LED عند تجاوز مستويات الاهتزاز للحدود المقررة، مما يوفر إشعارًا بصريًا فوريًا بمشاكل الآلات. تعرض الشاشة نقطة القياس المحددة التي أطلقت الإنذار ومستوى الاهتزاز الحالي، مما يمكّن المشغلين من تقييم شدة الحالة وتحديد الإجراءات المناسبة.
الوصول إلى التهيئة: تتيح لوحة المفاتيح للأشخاص المخولين الدخول إلى قوائم التهيئة لضبط حدود الإنذار، وتعديل نطاقات القياس، وتكوين خيارات الإخراج، وأداء إجراءات المعايرة. تقلل هذه القدرة المحلية على التهيئة الاعتماد على أدوات البرمجة الخارجية وتمكّن من تعديل المعايير بسرعة أثناء التشغيل أو استكشاف الأعطال.
معلومات التشخيص: تعرض الشاشة بيانات تشخيص النظام بما في ذلك حالة صحة المستشعر، وأخطاء الاتصال، وجهود إمداد الطاقة، ونتائج الاختبارات الذاتية. تتيح هذه الرؤية التشخيصية للفنيين تحديد مشاكل الأجهزة، والتحقق من عمل المستشعر بشكل صحيح، واستكشاف أعطال النظام دون الحاجة إلى معدات اختبار متخصصة.
⚙️ ميزات التصميم الفني
✓ شاشة كريستال سائل مضاءة من الخلف: قابلة للقراءة في بيئات صناعية منخفضة الإضاءة
✓ لوحة مفاتيح لمسية: مفاتيح غشائية مع رد فعل إيجابي
✓ مؤشرات LED متعددة الألوان: عرض الحالة مرئي من مسافة
✓ تصميم محكم الإغلاق: حماية ضد دخول الغبار والرطوبة
✓ حماية من التداخل الكهرومغناطيسي: تمنع التشويش من الضوضاء الكهربائية
✓ طلاء واقٍ: حماية لوحة الدائرة المطبوعة في البيئات القاسية
💼 الاستبدال والصيانة
تعد لوحة الدائرة المطبوعة للوحة الأمامية PWA47576-02 وحدة قابلة للاستبدال ميدانيًا مصممة لاستعادة الخدمة بسرعة عند حدوث أعطال في العرض أو لوحة المفاتيح. تتصل الوحدة بلوحة المعالج الرئيسية عبر موصلات داخلية، مما يتيح الاستبدال دون التأثير على توصيلات المستشعر أو تهيئة النظام. عادةً ما تستغرق إجراءات الاستبدال من 15 إلى 30 دقيقة، مما يقلل من وقت توقف نظام المراقبة.
تشمل أوضاع الفشل الشائعة تدهور إضاءة شاشة الكريستال السائل الخلفية، وتآكل مفاتيح الغشاء بسبب الاستخدام المتكرر، وأعطال مؤشرات LED. يمنع الاستبدال الوقائي لمجموعات اللوحة الأمامية أثناء فترات الصيانة المجدولة حدوث أعطال غير متوقعة خلال فترات الإنتاج الحرجة. يجب الاحتفاظ بوحدات لوحات أمامية احتياطية في مخزون المنشأة للاستجابة السريعة للأعطال.
🔧 إجراءات التركيب والاستبدال
يتطلب استبدال اللوحة الأمامية إخراج المراقب من الخدمة، وفتح الهيكل، وفصل كابل الشريط الداخلي أو مجموعة الموصلات، وإزالة براغي التثبيت، وتركيب اللوحة البديلة. يجب فصل التيار الكهربائي قبل فتح الهيكل لمنع المخاطر الكهربائية وتلف المكونات الناتج عن التفريغ الكهروستاتيكي.
بعد التركيب، تحقق من التشغيل الصحيح بتشغيل المراقب والتأكد من عرض الشاشة لرسائل بدء التشغيل العادية، وإضاءة مؤشرات LED بشكل صحيح، واستجابة أزرار لوحة المفاتيح للمدخلات. تنقل عبر قوائم التهيئة للتحقق من الوظائف الكاملة قبل إعادة المراقب إلى الخدمة.
📊 الجودة والموثوقية
تخضع وحدة PWA47576-02 لاختبارات مصنع صارمة تشمل التحقق من وظيفة العرض، واختبار استجابة لوحة المفاتيح، وفحص إضاءة مؤشرات LED، وفحص الإجهاد البيئي. يتم ترقيم كل وحدة لتتبعها وتتضمن وثائق مراقبة الجودة التي تثبت الامتثال لمعايير تصنيع Bently Nevada.
يوفر الطلاء الواقي المطبق على لوحة الدائرة المطبوعة حماية ضد الرطوبة والغبار والملوثات الكيميائية الشائعة في البيئات الصناعية. يطيل هذا الطلاء عمر الخدمة ويحافظ على الموثوقية في الظروف القاسية التي قد تتسبب في فشل الإلكترونيات غير المحمية مبكرًا.
📦 حزمة وحدة لوحة الدائرة المطبوعة الكاملة
مجموعة لوحة الدائرة المطبوعة للوحة العرض الأمامية Bently Nevada PWA47576-02 واحدة، معدات التثبيت (براغي وحوامل)، كابل الموصل الداخلي (إذا لم يكن مدمجًا)، تعليمات التركيب، واحتياطات التعامل مع المكونات الحساسة للكهرباء الساكنة.
حالة المنتج: جديد كليًا، مختوم من المصنع مع ضمان كامل من الشركة المصنعة، ودعم فني متاح، والتحقق من التوافق مع أنظمة مراقبة الاهتزاز من سلسلة 9000.
