نظرة عامة على المنتج
| حقل | التفاصيل |
|---|---|
| الشركة المصنعة | Bently Nevada (Baker Hughes) |
| رقم الجزء | 330909-00-80-10-02-05 |

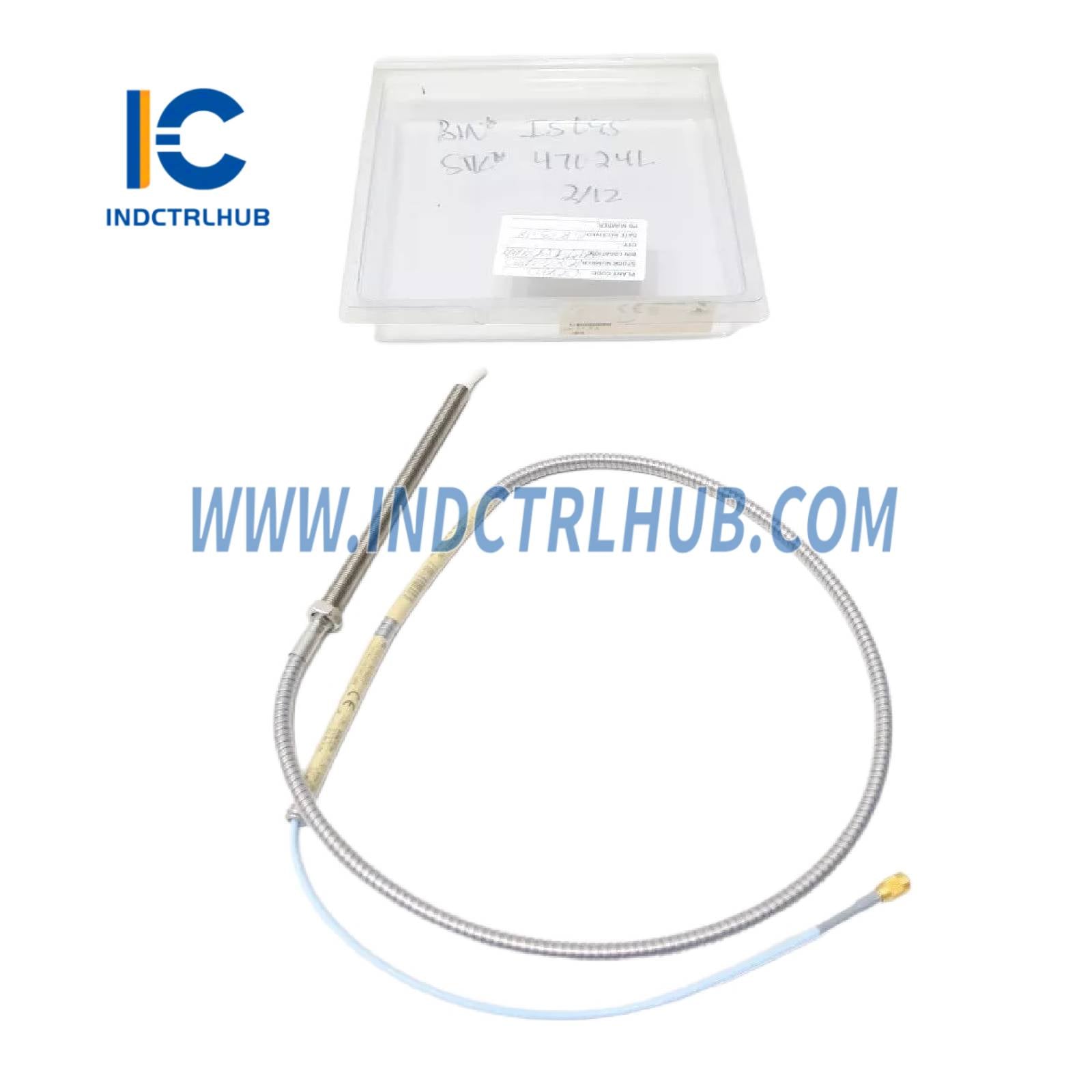

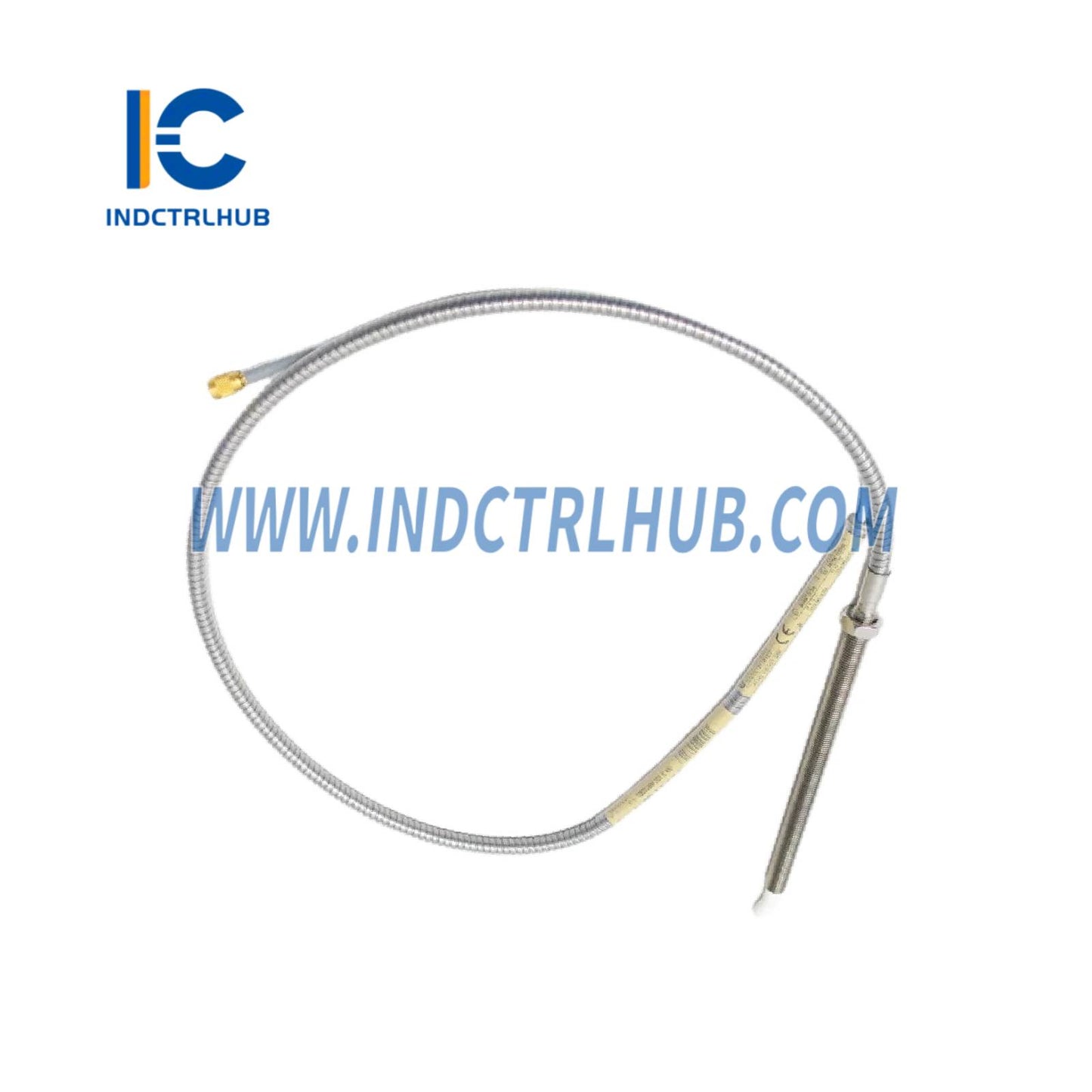

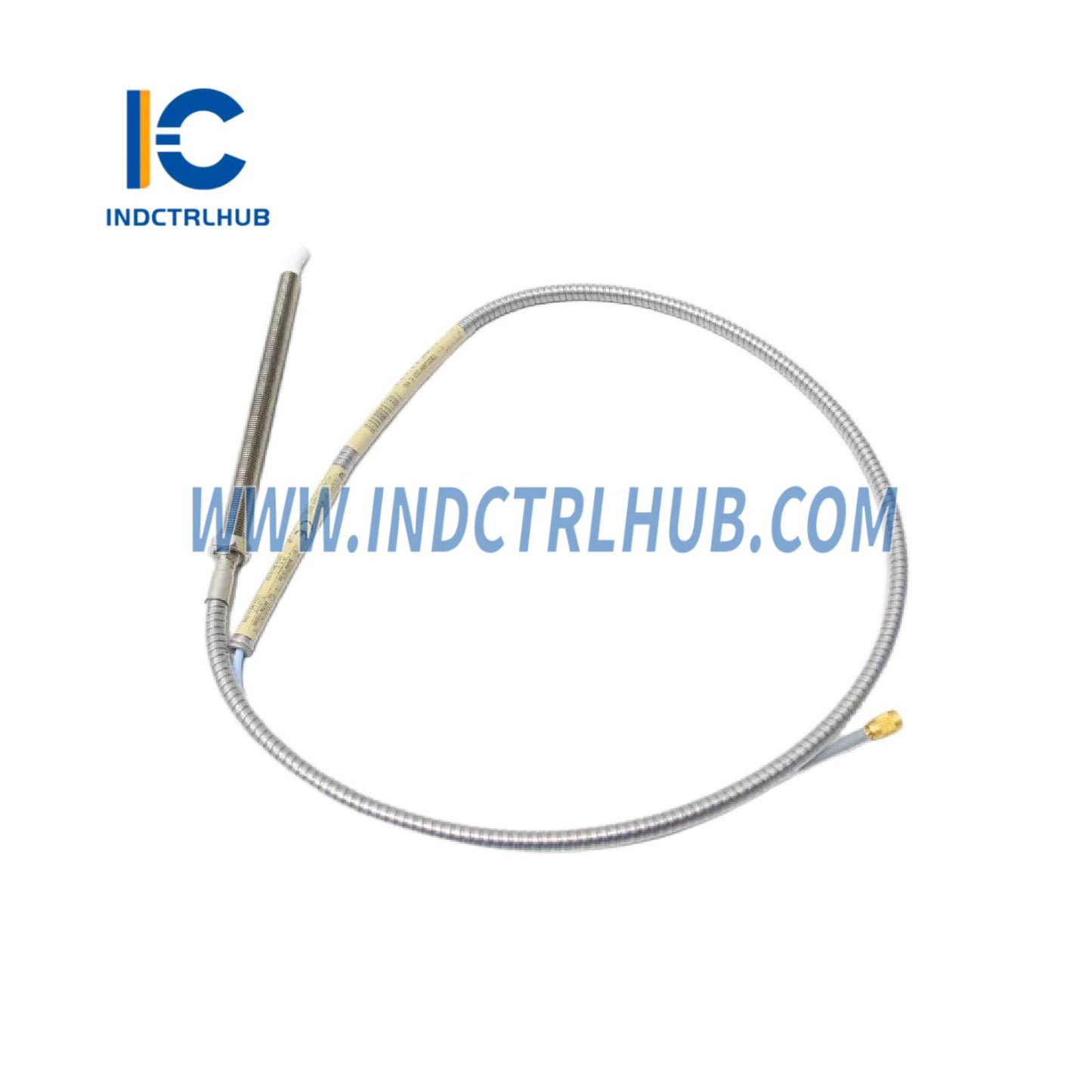

| نوع المنتج | 3300 XL NSv مسبار القرب |
| دالة | يقيس الاهتزاز الشعاعي، الموضع المحوري، ومعلمات أخرى في مناطق تركيب ضيقة |
| توافق النظام | نظام جهاز استشعار القرب 3300 XL NSv؛ غير قابل للتبادل مع 3300 XL 8 مم أو أنظمة أخرى |
| الوثيقة المرتبطة | 146256 الإصدار Y (ورقة بيانات نظام جهاز استشعار القرب 3300 XL NSv) |
المواصفات الوظيفية
| الميزة | المواصفة |
|---|---|
| قطر طرف المجس | 5.0 مم (0.197 بوصة) |
| نوع علبة المجس | 1/4-28 UNF-2A علبة ملولبة (الخيار 00) |
| الطول الكلي | 8.0 أمتار (26.2 قدم) |
| كابل التمديد | غير مشمول (الخيار 10) |
| نوع الموصل | موصل ClickLoc متحد المحور صغير الحجم، مقاوم للتآكل، مطلي بالذهب |
| خيار الموصل | واقي الموصل على المجس (الخيار 02) |
| نطاق القياس | النطاق الخطي: 0.25 إلى 2.29 مم (10 إلى 90 ميل); عامل المقياس التزايدي: 7.87 فولت/مم (200 مللي فولت/ميل) ±5% |
| مطابقة طول النظام | يجب أن يتطابق طول المسبار مع طول نظام حساس Proximitor (مثلاً، 7.0 م) |
| قابلية التبادل | قابل للتبادل بالكامل مع مكونات 3300 XL NSv؛ غير متوافق مع أنظمة غير NSv |
المواصفات الفيزيائية
| الميزة | المواصفة |
|---|---|
| مادة رأس المجس | بولي فينيلين سلفيد (PPS) |
| مادة غلاف المجس | فولاذ مقاوم للصدأ (AISI 304 أو 303) |
| قطر الكابل | 3.2 مم (0.125 بوصة) كحد أقصى (كابل متحد المحور معزول بـ FEP) |
| قطر الموصل | 7.24 مم (0.285 بوصة) كحد أقصى؛ 12.4 مم (0.49 بوصة) مع واقي الموصل |
| مادة الكابل | كابل متحد المحور معزول بـ FEP |
| حامي الموصل | فلوروسيليكون، مركب على المجس؛ الأبعاد القصوى 12.4 مم (0.49 بوصة) قطر، 51.1 مم (2.01 بوصة) طول |
| تحمل الطول | +20%، -0% |
| قوة السحب | 330 نيوتن (75 رطل قوة) في درجة حرارة الغرفة |
المواصفات الكهربائية
| الميزة | المواصفة |
|---|---|
| مقاومة التيار المستمر (RCORE) | 9.93 ± 1.00 Ω (الموصل المركزي إلى الموصل الخارجي لمسبار 8.0 م، تقديري) |
| السعة | 69.9 بيكوفاراد/م (21.3 بيكوفاراد/قدم) نموذجي |
| توصيل الأسلاك الميداني | يدعم كابل ثلاثي موصلات محمي 0.2 إلى 1.5 مم² (16 إلى 24 AWG)؛ الطول الأقصى 305 م (1000 قدم) بين حساس Proximitor والمراقب |
المواصفات البيئية
| معامل | المواصفة |
|---|---|
| درجة حرارة التشغيل | طرف المجس: -51°C إلى +177°C (-60°F إلى +350°F); الكابل والموصل: -51°C إلى +177°C (-60°F إلى +350°F) |
| درجة حرارة التخزين | غير محدد (يرجى الرجوع إلى ورقة البيانات لشروط التخزين العامة) |
| الحماية البيئية | واقيات الموصلات تعزز الحماية ضد العوامل البيئية؛ شريط سيليكون (03200006) كبديل (غير مخصص للتعرض لزيت التوربين) |
الامتثال التنظيمي
| نوع الشهادة | التفاصيل |
|---|---|
| موافقات الوكالات | موافقات CSA، ATEX، IECEx (الخيار 05) |
| الامتثال للتوافق الكهرومغناطيسي | يستوفي موافقات علامة CE الأوروبية بدون قناة محمية أو أغطية معدنية (في سياق حساس Proximitor، ينطبق على النظام) |
معلومات الطلب
| حقل | التفاصيل |
|---|---|
| تفصيل رقم الجزء | 330909-00-80-10-02-05 - 00: علبة 1/4-28 UNF-2A - 80: الطول الكلي 8.0 م - 10: لا يوجد كابل تمديد - 02: واقي الموصل على المجس - 05: موافقات CSA، ATEX، IECEx |
| إكسسوارات | - واقيات الموصل: 40180-02 (10 أزواج) - طقم واقي الموصل: 40113-02 - شريط سيليكون: 03200006 - طقم أداة تثبيت الموصل: 163356 - 3300 NSv مجموعة موصلات: 330153-02 |
| الوثائق ذات الصلة | - 146255: دليل نظام جهاز استشعار القرب 3300 XL NSv - 108M1756: دليل المراجعة السريعة للموافقات |
