Product Description
نظرة عامة على المنتج
| معامل | التفاصيل |
|---|---|
| رقم الجزء | 330904-00-12-05-02-RU |

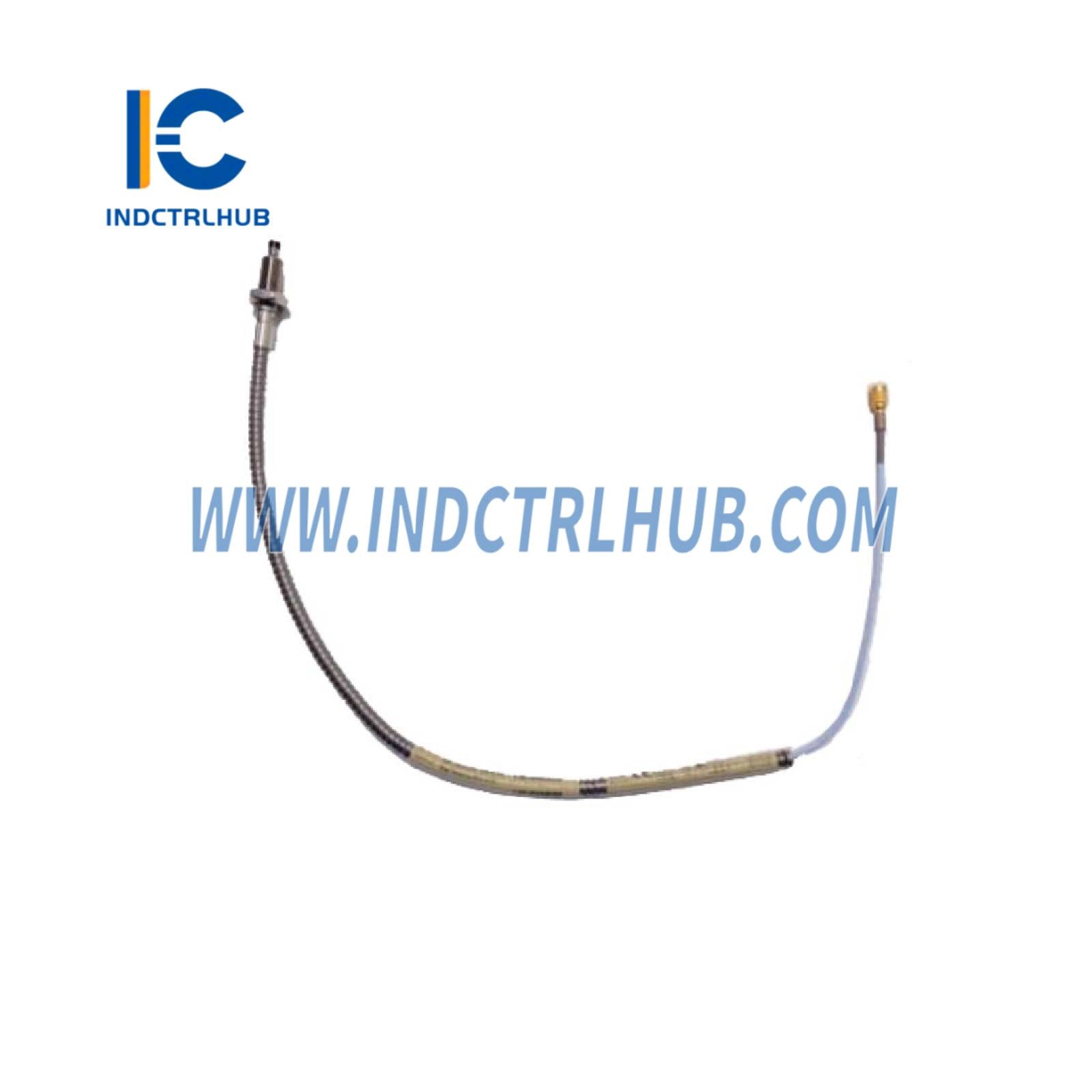

| اسم المنتج | مسبار 3300 NSv، سن M8x1، مع درع |
| توافق النظام | نظام محول القرب 3300 XL NSv |
معلمات التكوين
| معامل | القيمة |
|---|---|
| خيار الطول غير الملولب | 0.0 مم (00) |
| خيار الطول الكلي للعلبة | 12 مم (12) |
| خيار الطول الكلي | 0.5 متر (20 بوصة) (05) |
| خيار الموصل ونوع الكابل | موصل ClickLoc متحد المحور صغير، كابل قياسي (02) |
| خيار موافقة الوكالة | موافقات روسيا (RU) |
المواصفات الكهربائية
| معامل | القيمة |
|---|---|
| مقاومة التيار المستمر للمسبار | 4.0 ± 0.5 أوم (لطول مسبار 0.5 م) |
| النطاق الخطي | 1.5 مم (60 ميل)، من 0.25 مم إلى 1.75 مم (10 إلى 70 ميل) |
| عامل المقياس التزايدي | 7.87 فولت/مم (200 مللي فولت/ميل) +12.5%/-20% |
| الانحراف عن أفضل خط مستقيم ملائم | أقل من ±0.06 مم (±2.3 ميل) |
| إعداد الفجوة الموصى به | 1.0 مم (40 ميل) |
المواصفات الميكانيكية
| معامل | القيمة |
|---|---|
| مادة رأس المجس | بولي فينيلين سلفيد (PPS) |
| مادة غلاف المجس | فولاذ مقاوم للصدأ AISI 304 (SST) |
| مواصفات كابل المجس | كابل متحد المحور 75 أوم، معزول بفلووروإيثيلين بروبيلين (FEP) |
| قوة الشد | 220 نيوتن (50 رطل) من علبة المسبار إلى سلك المسبار |
| عزم غلاف المجس | 7.3 نيوتن·متر (65 إنش·رطل) لحالات مسبار M8x1 |
| حد التداخل الخيطي | الحد الأقصى 12 مم لسن M8x1 |
| صامولة القفل ومساطح المفتاح | صامولة قفل 13 مم، مساحات مفتاح 7 مم |
المواصفات البيئية
| معامل | القيمة |
|---|---|
| درجة حرارة التشغيل | -52°C إلى +177°C (-62°F إلى +351°F) |
| درجة حرارة التخزين | -52°C إلى +177°C (-62°F إلى +351°F) |
| ضغط المجس | مصمم لختم فرق الضغط بحلقة فيتون O |
