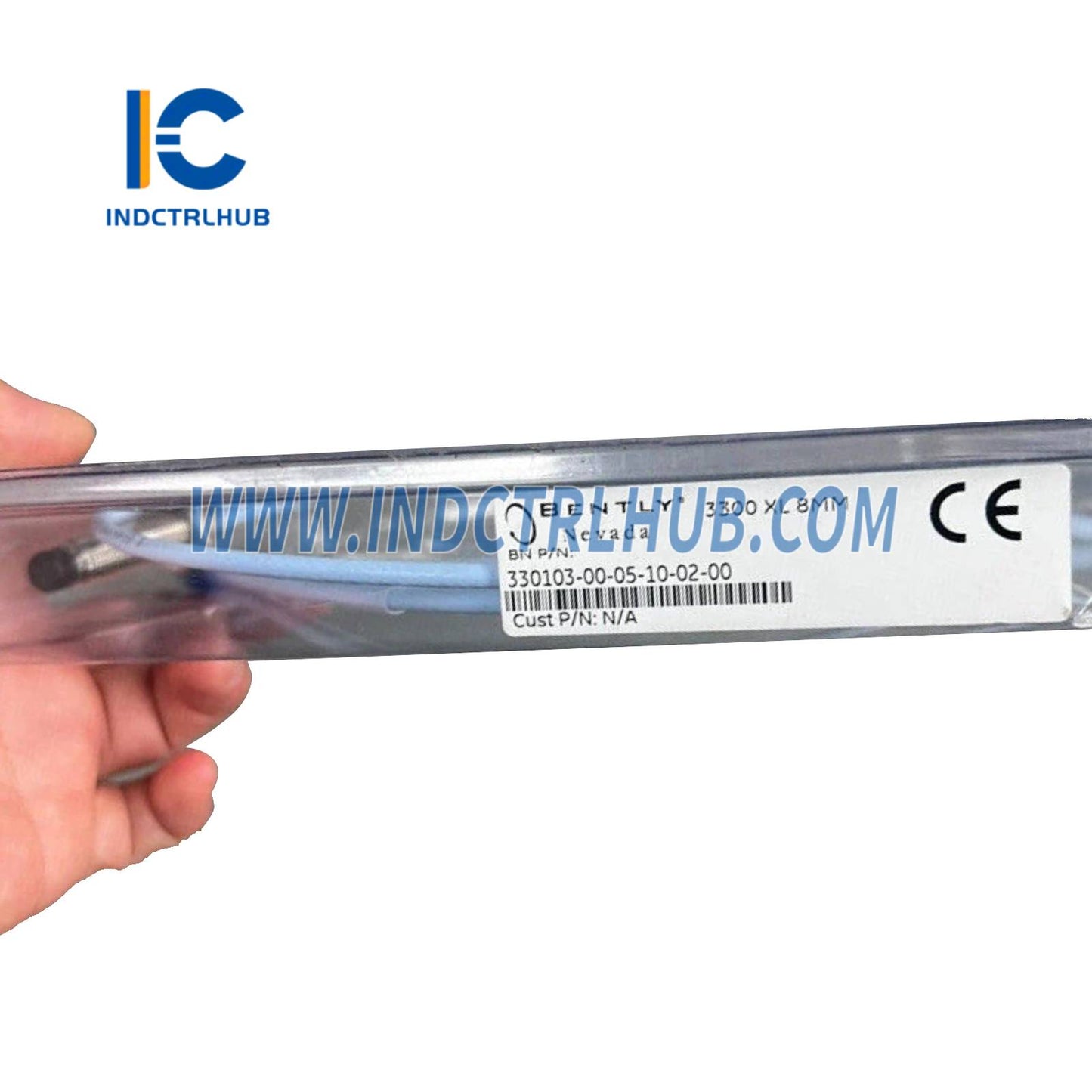

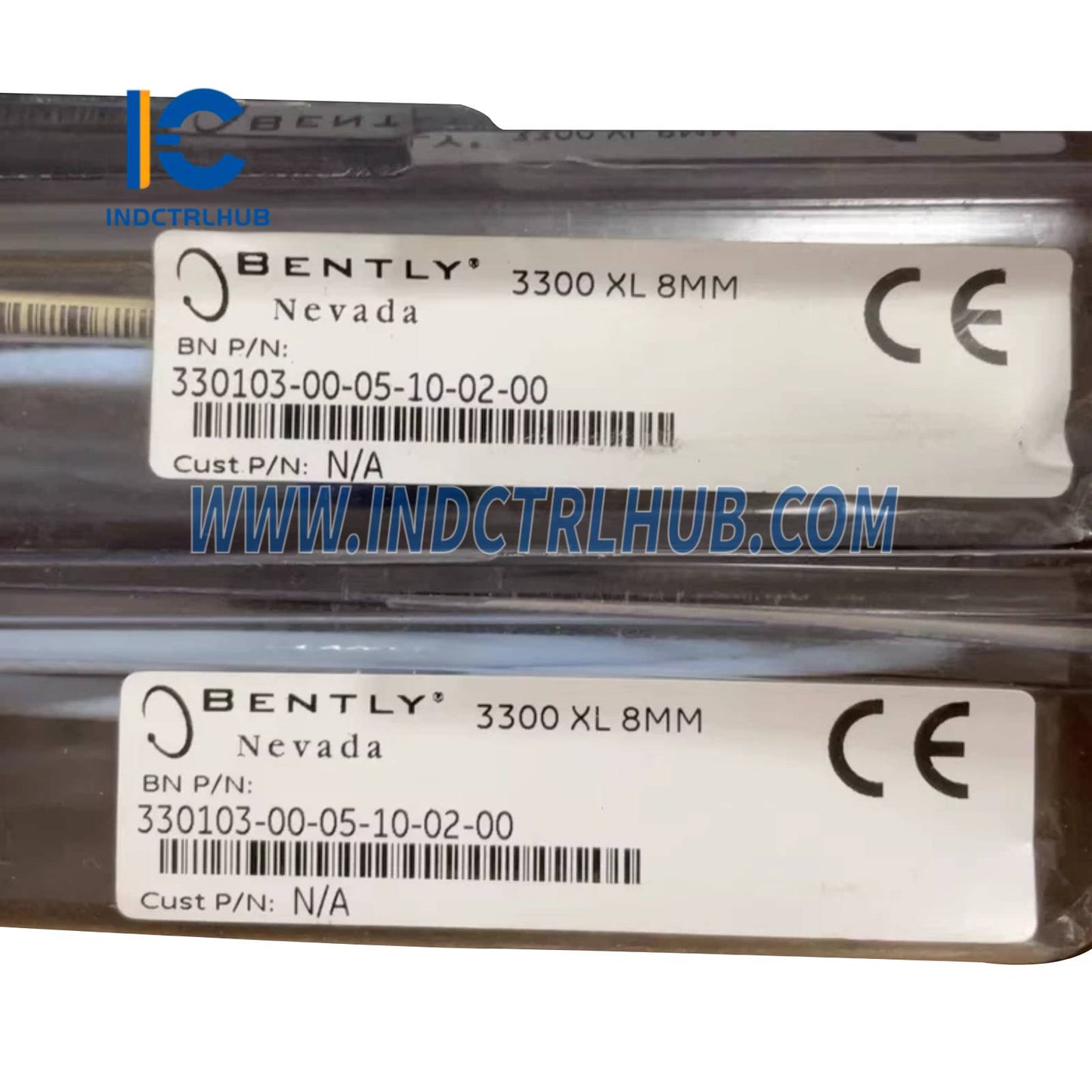

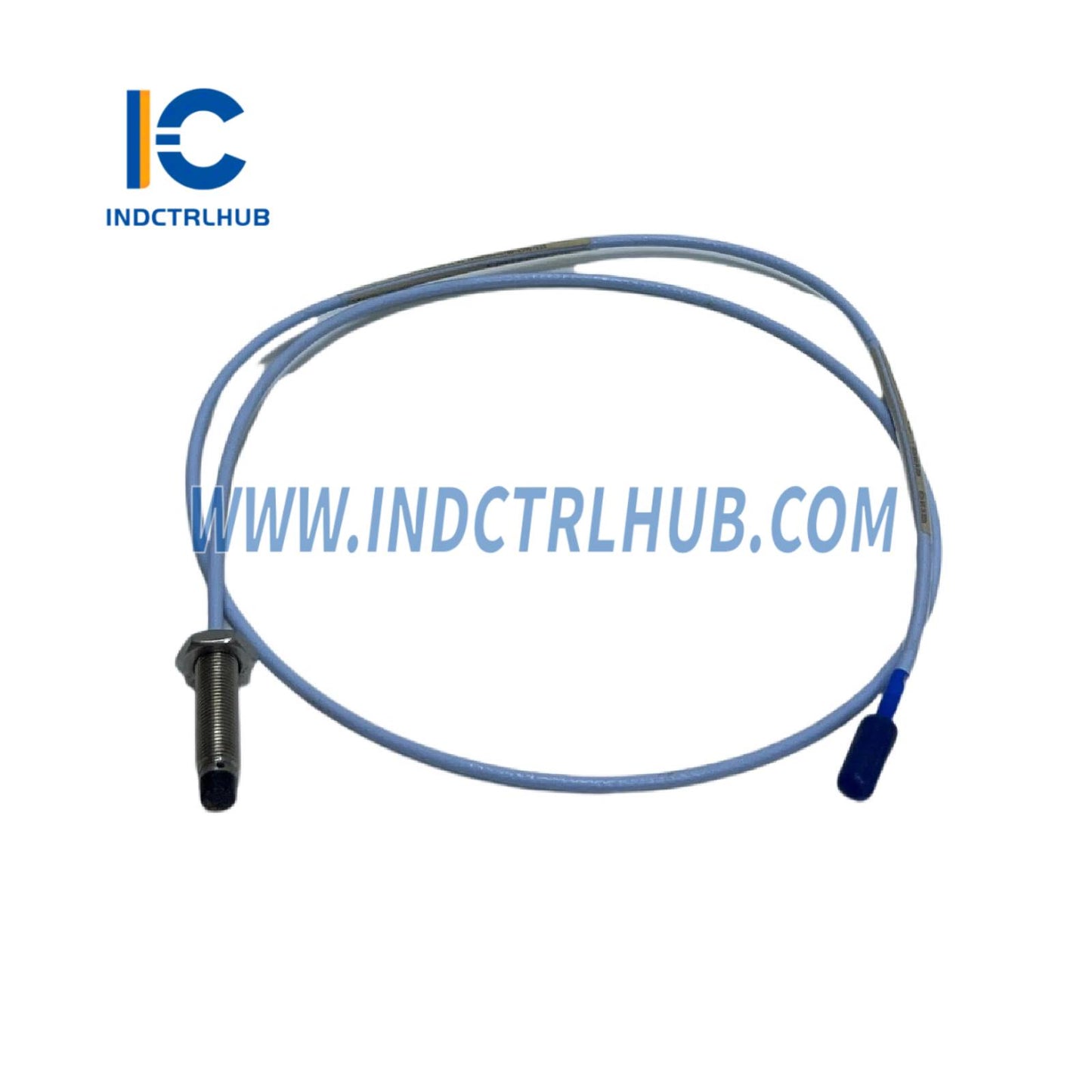

مسبار التقارب Bently Nevada 330103-00-05-10-02-00
نظرة عامة على المنتج
- يقيس مسبار التقارب Bently Nevada 330103-00-05-10-02-00 الاهتزاز، الموضع، أو السرعة في الآلات الدوارة، مثل التوربينات، الضواغط، والمضخات، عبر قطاعات توليد الطاقة، النفط والغاز، والصناعات.
المواصفات الفنية
| المواصفة | التفاصيل |
|---|---|
| الشركة المصنعة | Bently Nevada |
| السلسلة | سلسلة 3300 XL |
| رقم الطراز/القطعة | 330103-00-05-10-02-00 |
| نوع النموذج | مسبار التقارب (3300 XL 8 مم) |
| دالة | يقيس الاهتزاز، الموضع، أو السرعة باستخدام تقنية التيار الدوامي |
| المعالج | غير قابل للتطبيق (حساس سلبي) |
| الذاكرة | غير قابل للتطبيق |
| الشاشة | لا شيء |
| المدخلات | غير قابل للتطبيق (يستشعر الهدف الموصل) |
| المخارج | إشارة تماثلية واحدة (عبر حساس Proximitor، -24 VDC إلى 0 VDC متناسبة مع مسافة الفجوة) |
| واجهات الاتصال | لا شيء (يتصل بحساس Proximitor عبر كابل تمديد) |
| تكييف الإشارة | يولد إشارة تيار دوامي (يتم تكييفها بواسطة حساس Proximitor) |
| نطاق القياس | نطاق خطي 2 مم (80 ميل) مع مسبار 3300 XL قطر 8 مم |
| نطاق التردد | 0–10 كيلوهرتز (مناسب لإشارات الاهتزاز والسرعة) |
| الدقة | ±1% من نطاق المدى الكامل (مع Proximitor والشاشة المتوافقين) |
| الاحتياطية | غير متكرر |
| التشخيص | محدود بسلامة الإشارة (التشخيصات تتم بواسطة Proximitor والشاشة) |
| التوافق | يعمل مع حساسات Bently Nevada 3300 XL Proximitor، كابلات التمديد 3300 XL، شاشات سلسلة 3300 (3300/16، 3300/20)، وشاشات سلسلة 3500 (3500/40M)؛ يتكامل مع برنامج System 1 عبر واجهة الشاشة |
| مزود الطاقة | يتلقى الطاقة من حساس Proximitor (-24 VDC) |
| استهلاك الطاقة | مهمل (يتم تشغيله بواسطة Proximitor) |
| المواصفات البيئية | درجة حرارة التشغيل: -51°C إلى +100°C (-60°F إلى +212°F) درجة حرارة التخزين: -51°C إلى +100°C (-60°F إلى +212°F) الرطوبة النسبية: 0% إلى 100% تكاثف الاهتزاز: يتوافق مع IEC 60068-2-6 الصدمات: يتوافق مع IEC 60068-2-27 |
| الغلاف | IP68 (رأس المسبار، هيكل من الفولاذ المقاوم للصدأ) |
| الأبعاد | رأس المسبار: قطر 8 مم الطول الكلي: تقريبًا 50 مم (علبة غير ملولبة) + طول الكابل (5 أمتار) |
| الوزن | تقريبًا 0.1–0.2 كجم (المسبار وكابل بطول 5 أمتار) |
| التركيب | علبة ملولبة (3/8-24 UNF-2A)؛ تُركب في هيكل الماكينة أو الحامل |
| الشهادات | يستوفي معايير CE، CSA، ATEX/IECEx المنطقة 0/1/2 (مع الحواجز المعتمدة)، شهادات بحرية مثل DNV، ABS |
