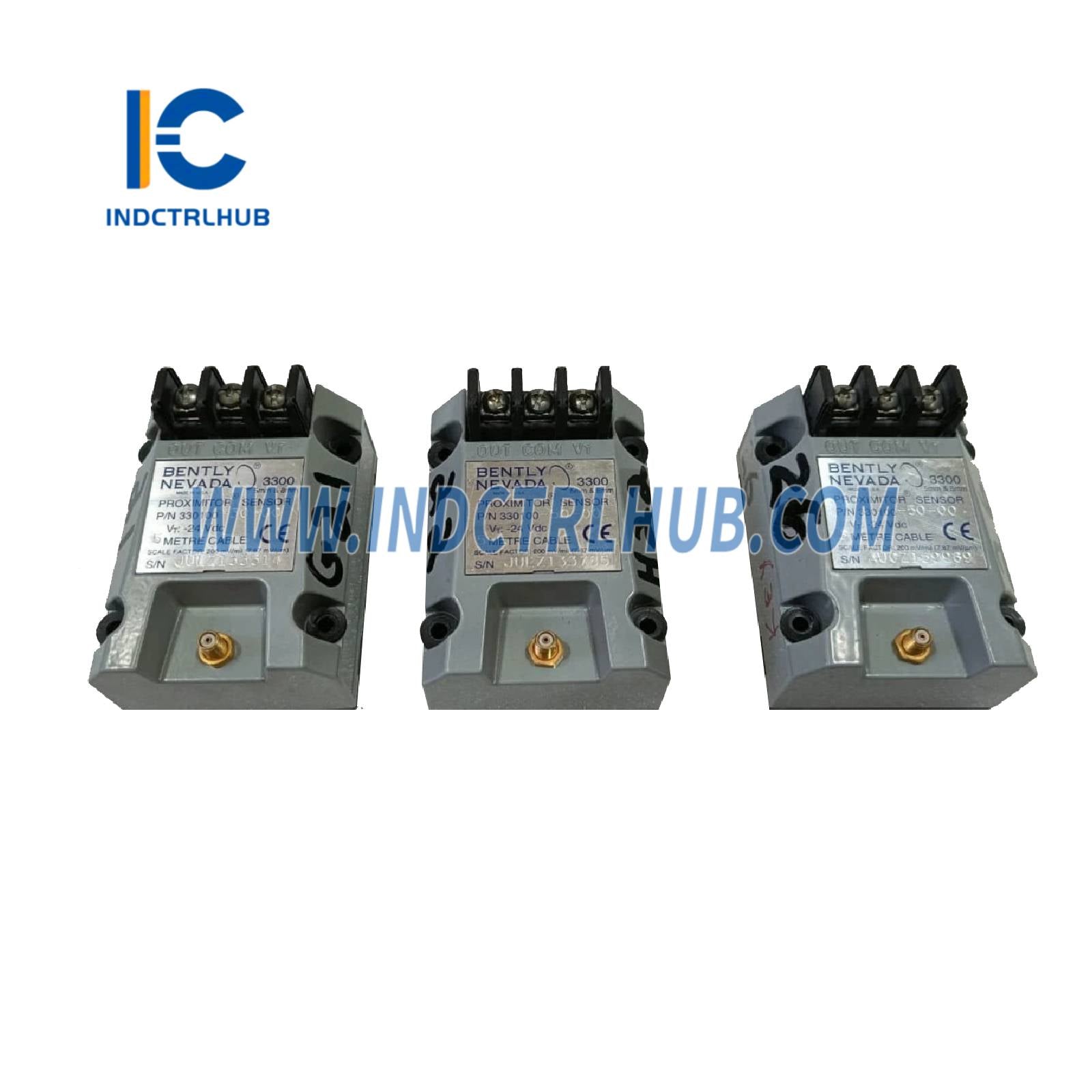

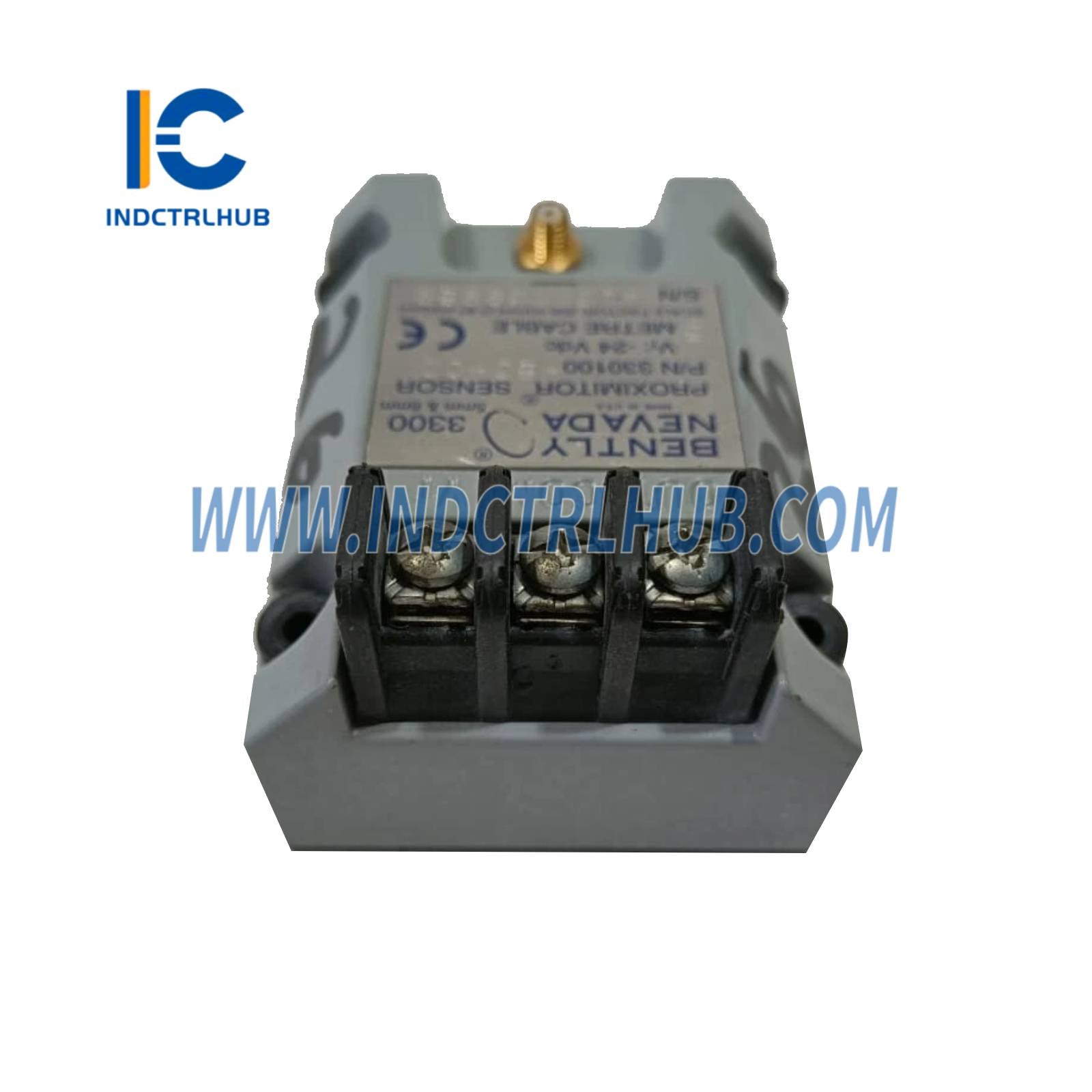

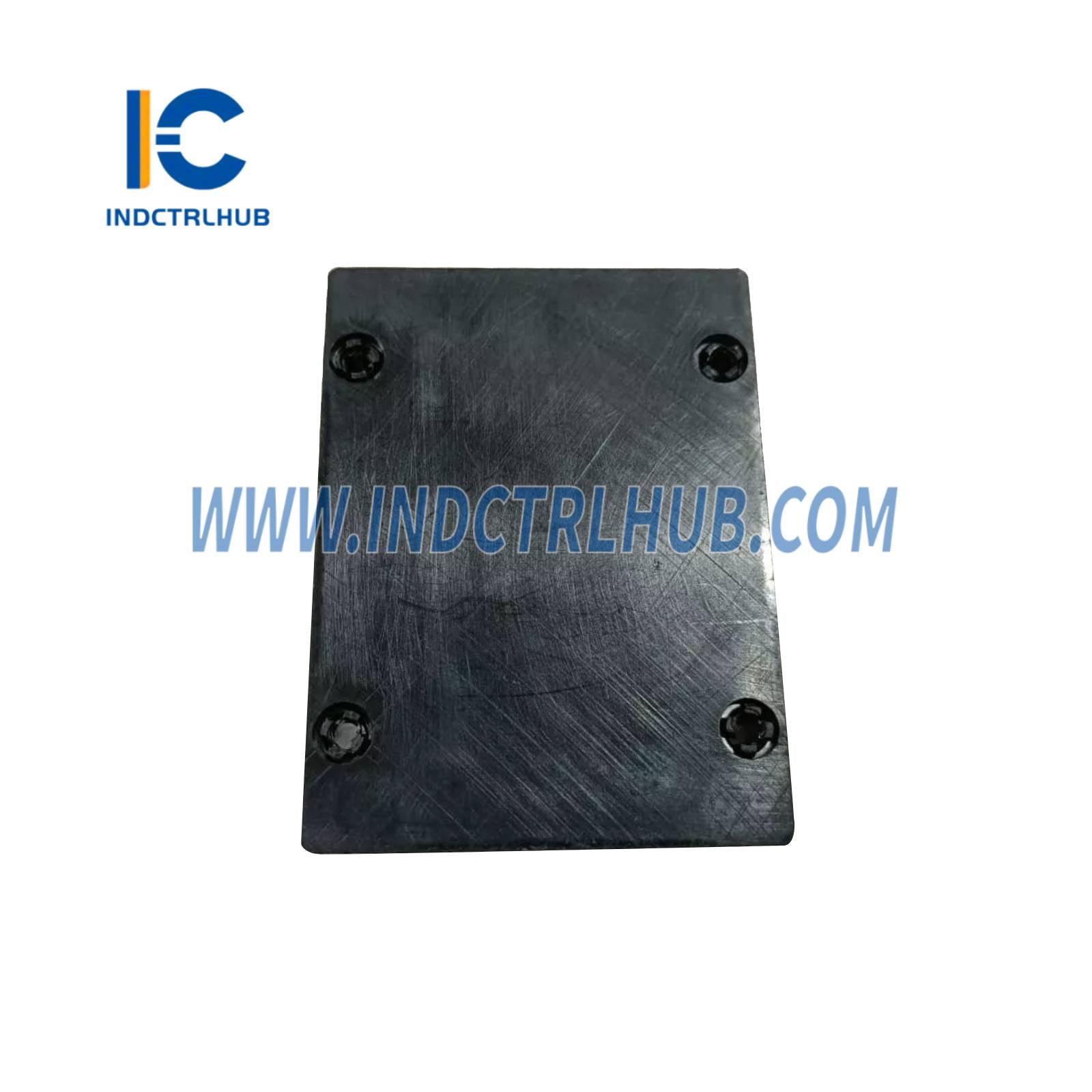

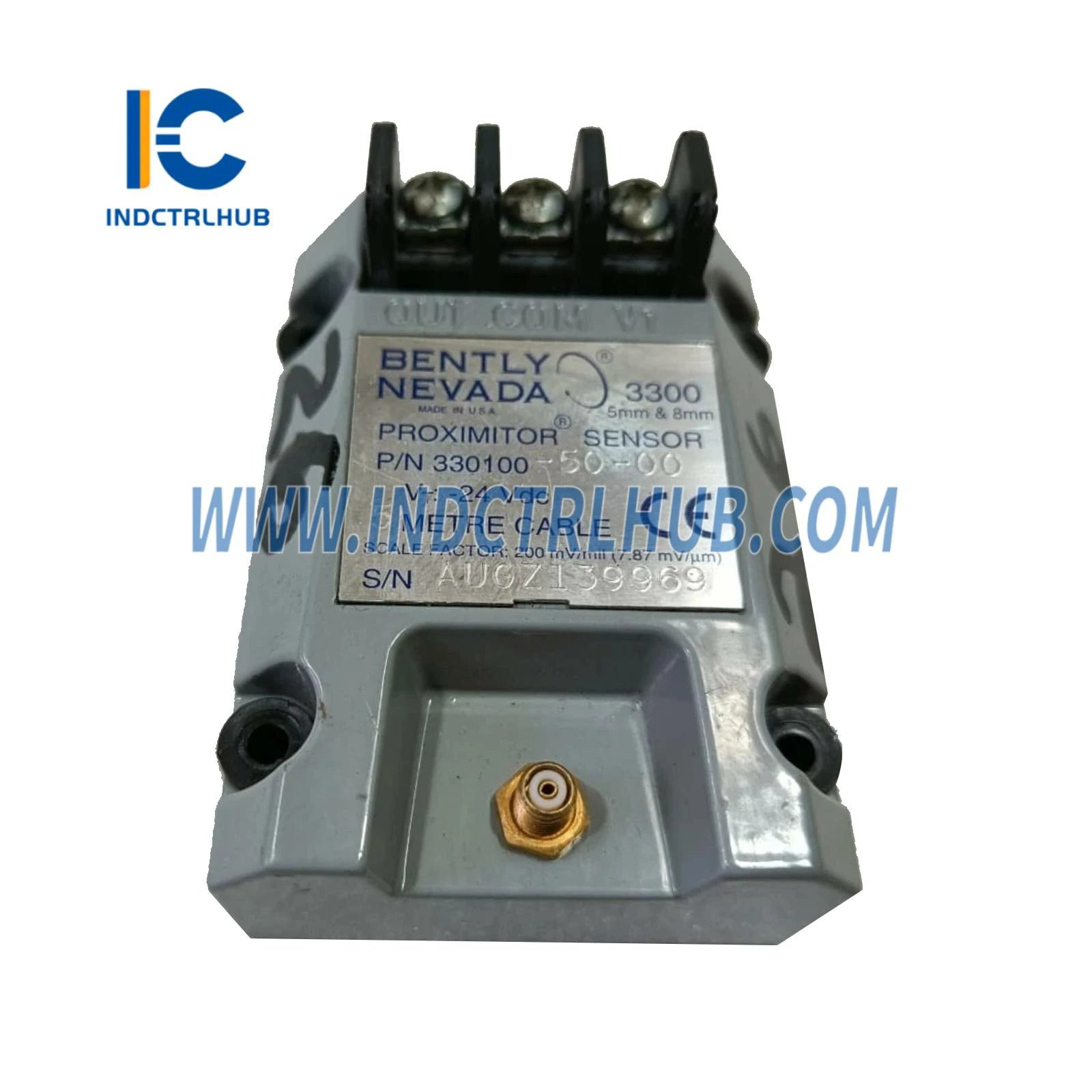

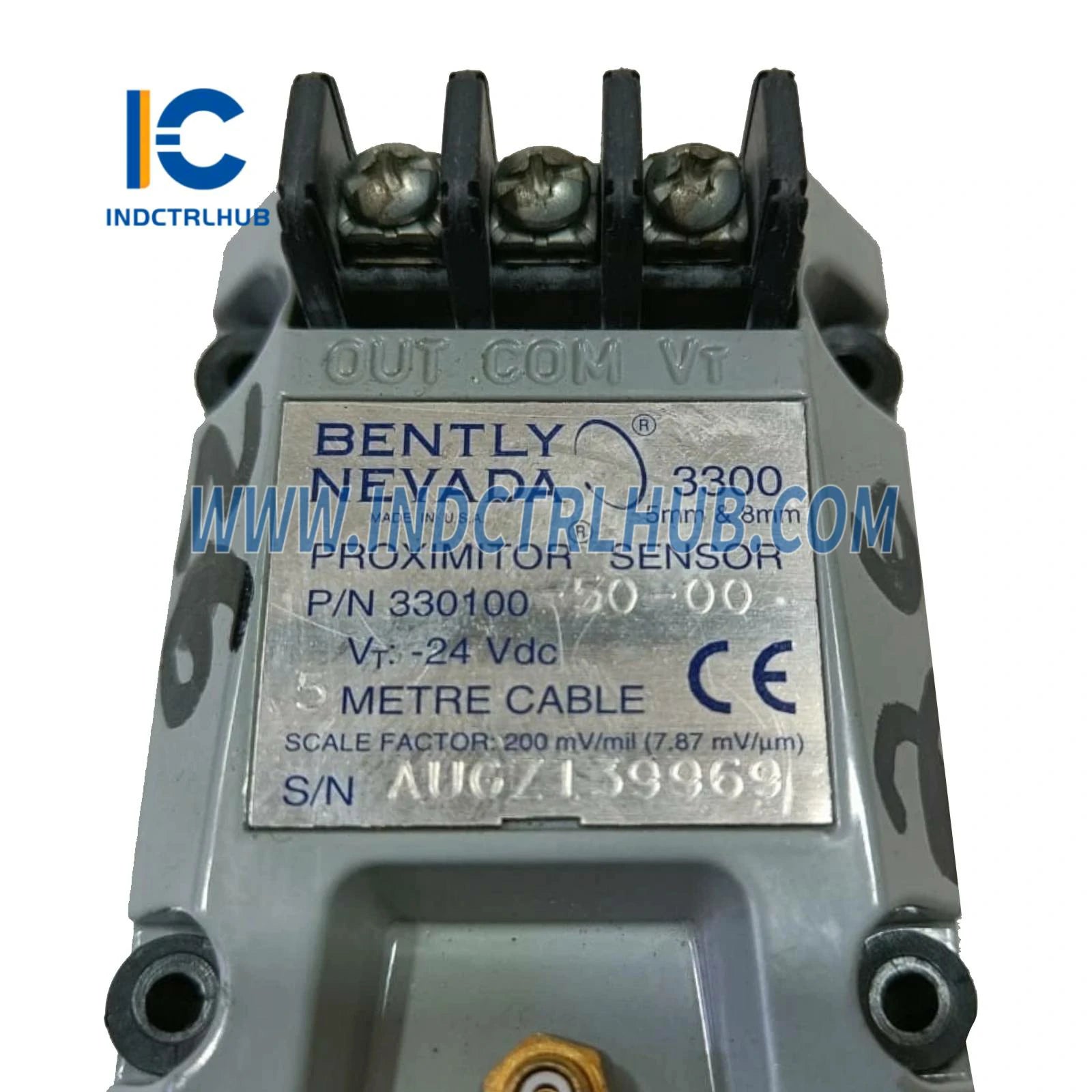

مستشعر Bently Nevada 330100-50-00 Proximitor
نظرة عامة على المنتج
- يقيس مستشعر Bently Nevada 330100-50-00 Proximitor الاهتزاز، الموضع، أو السرعة في الآلات الدوارة، مثل التوربينات، الضواغط، والمضخات، عبر قطاعات توليد الطاقة، النفط والغاز، والقطاعات الصناعية.
المواصفات الفنية
| المواصفة | التفاصيل |
|---|---|
| الشركة المصنعة | Bently Nevada |
| السلسلة | سلسلة 3300 |
| رقم الطراز/القطعة | 330100-50-00 |
| نوع الطراز | مستشعر Proximitor |
| الوظيفة | يولد إشارات التيار الدوامي لقياس الاهتزاز، الموضع، أو السرعة |
| المعالج | غير قابل للتطبيق (مولد إشارة تماثلي) |
| الذاكرة | غير قابل للتطبيق |
| الشاشة | لا يوجد |
| المدخلات | مدخل مسبار تقارب واحد (يعمل مع مجسات 3300 بقياس 5 مم أو 8 مم) |
| المخرجات | مخرج إشارة تماثلية واحد (يتناسب مع مسافة الفجوة، -24 فولت تيار مستمر إلى 0 فولت تيار مستمر) |
| واجهات الاتصال | لا يوجد (يتصل مباشرة بمراقب 3300 أو 3500 عبر كابل تمديد) |
| معالجة الإشارة | يولد جهدًا خطيًا يتناسب مع مسافة المسبار إلى الهدف |
| نطاق القياس | 2 مم (80 ميل) نموذجي مع مسبار 5 مم أو 8 مم |
| نطاق التردد | 0–10 كيلوهرتز (مناسب لإشارات الاهتزاز والسرعة) |
| الدقة | ±1% من النطاق الكامل (مع مسبار ومراقب متوافقين) |
| التكرار | غير مكرر |
| التشخيص | محدود إلى سلامة الإشارة (يتم التعامل مع التشخيص بواسطة المراقب المتصل) |
| التوافق | يعمل مع مراقبات Bently Nevada سلسلة 3300 (3300/16، 3300/20)، مجسات 3300 بقياس 5 مم أو 8 مم، كابلات التمديد؛ يندمج مع مراقبات سلسلة 3500 (3500/40M) عبر محولات؛ يتصل ببرنامج System 1 عبر واجهة المراقب |
| مزود الطاقة | يستقبل الطاقة من المراقب (-24 فولت تيار مستمر، عادة عبر رف 3300 أو 3500) |
| استهلاك الطاقة | حوالي 0.5–1 واط |
| المواصفات البيئية | درجة حرارة التشغيل: -35°C إلى +85°C (-31°F إلى +185°F) درجة حرارة التخزين: -51°C إلى +100°C (-60°F إلى +212°F) الرطوبة النسبية: 0% إلى 95% بدون تكاثف الاهتزاز: متوافق مع IEC 60068-2-6 الصدمات: متوافق مع IEC 60068-2-27 |
| الغلاف | IP65 (مركب ميداني، غلاف مقاوم للطقس) |
| الأبعاد | حوالي 75 مم (ارتفاع) × 50 مم (عرض) × 50 مم (عمق) |
| الوزن | حوالي 0.3–0.5 كجم |
| التركيب | تركيب على سكة DIN أو لوحة (تركيب ميداني بالقرب من المسبار) |
| الشهادات | مطابق لمعايير CE، CSA، ATEX/IECEx المنطقة 0/1/2 (مع الحواجز المعتمدة)، شهادات بحرية مثل DNV، ABS |
