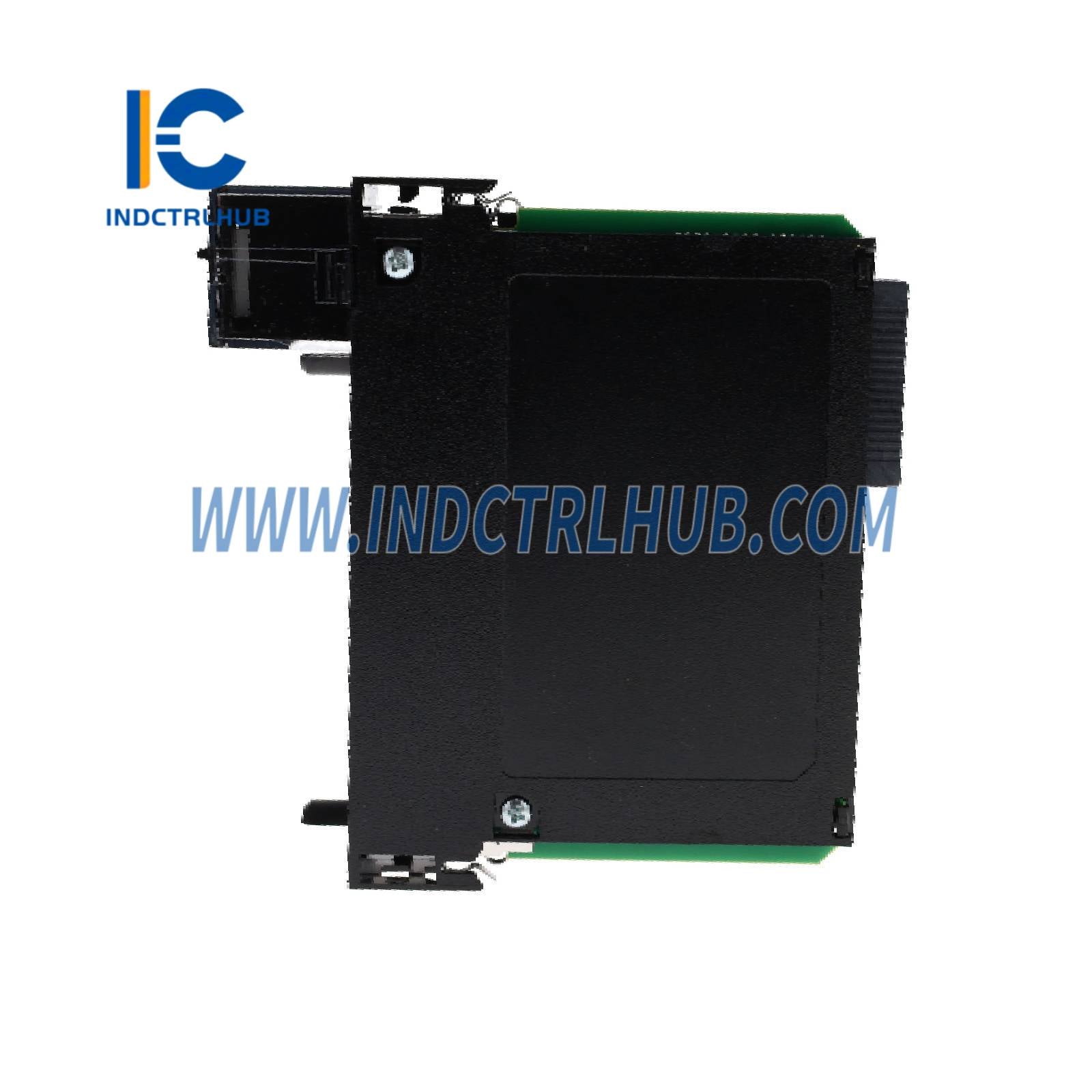

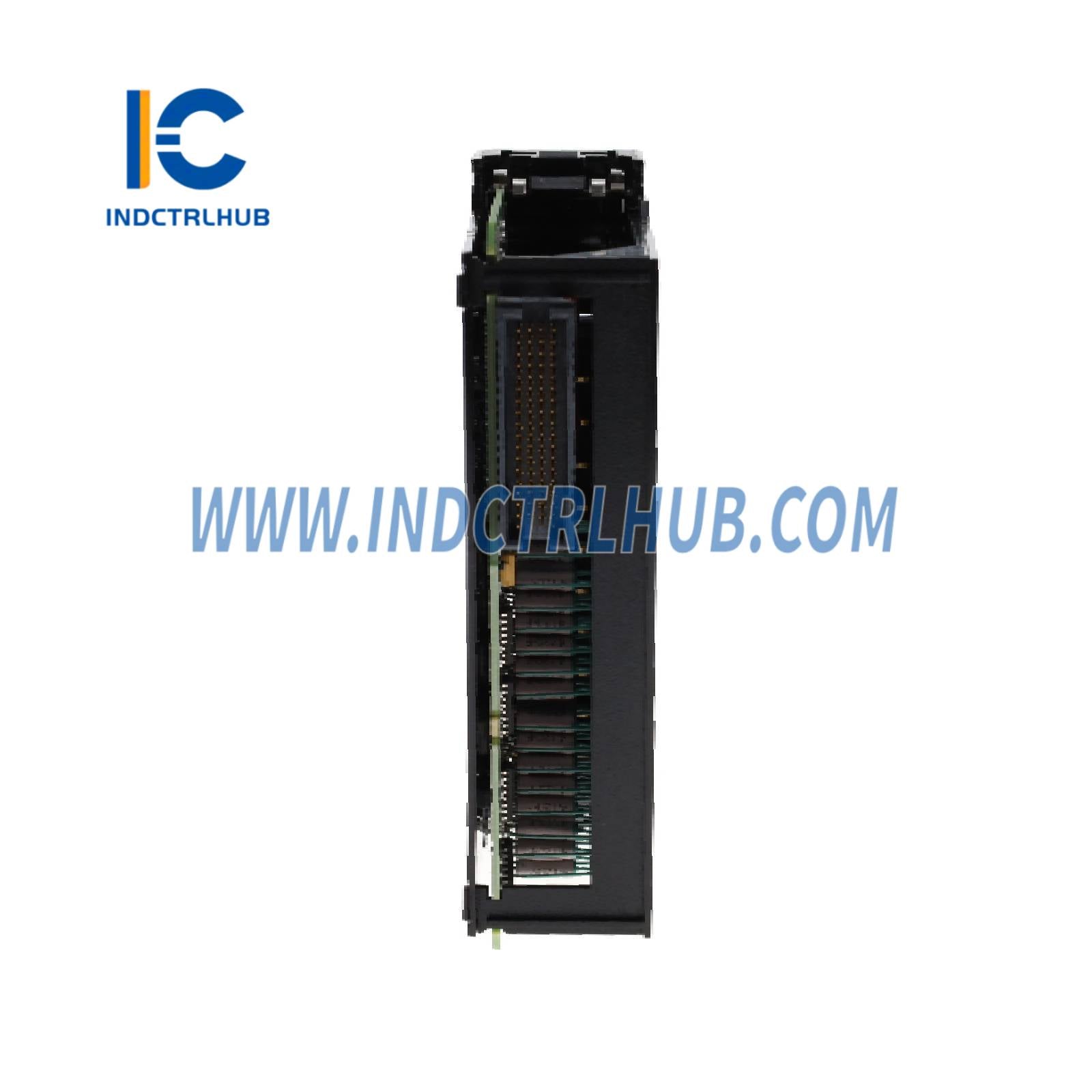

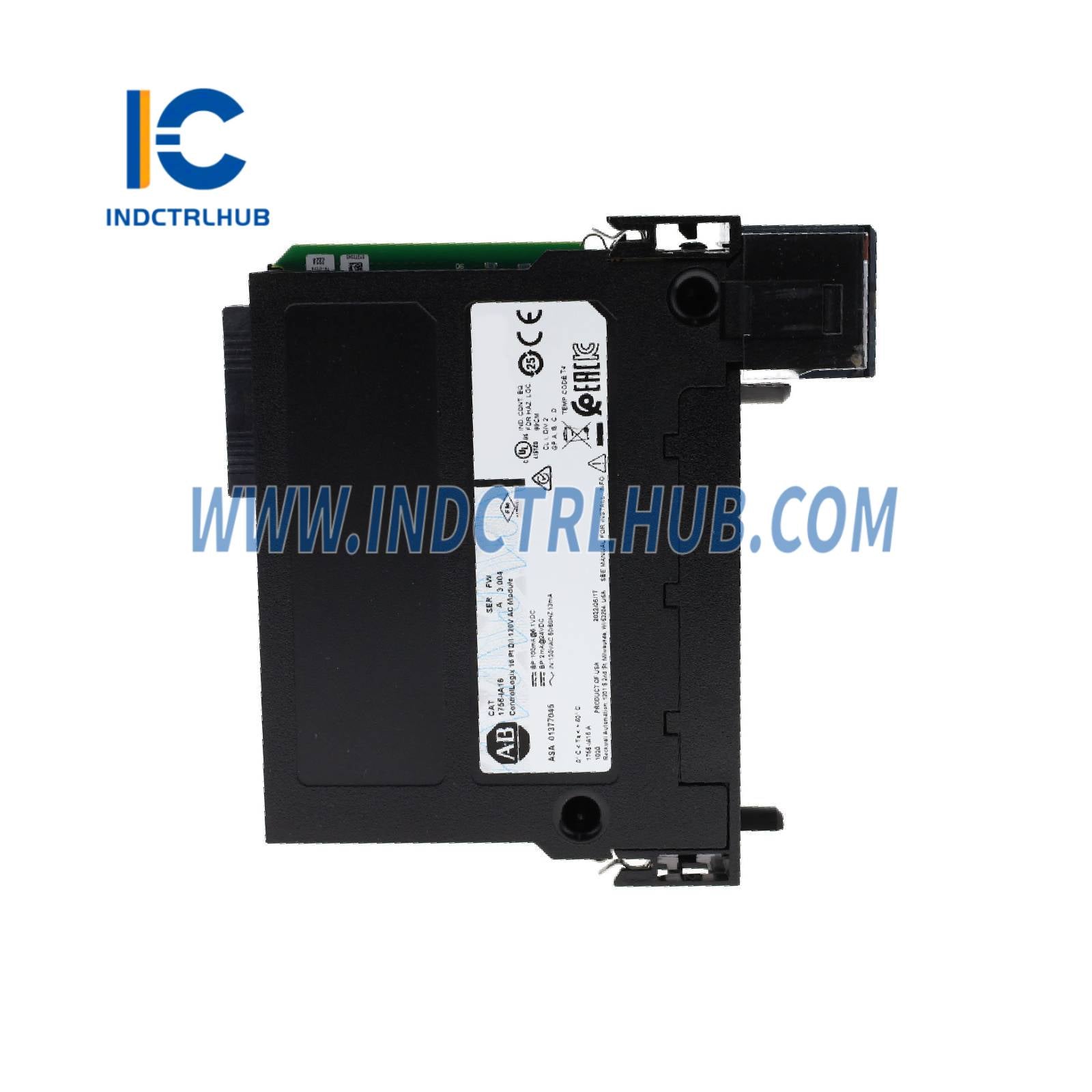

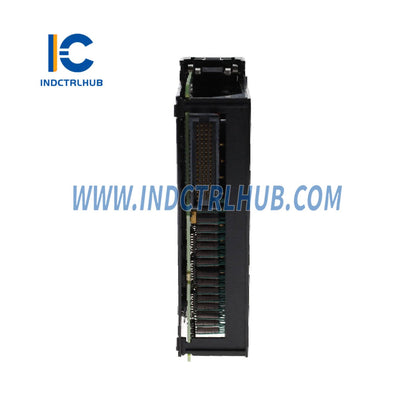

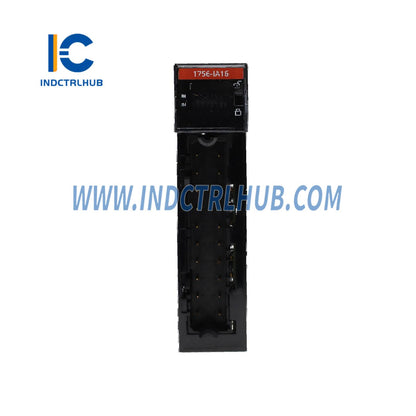

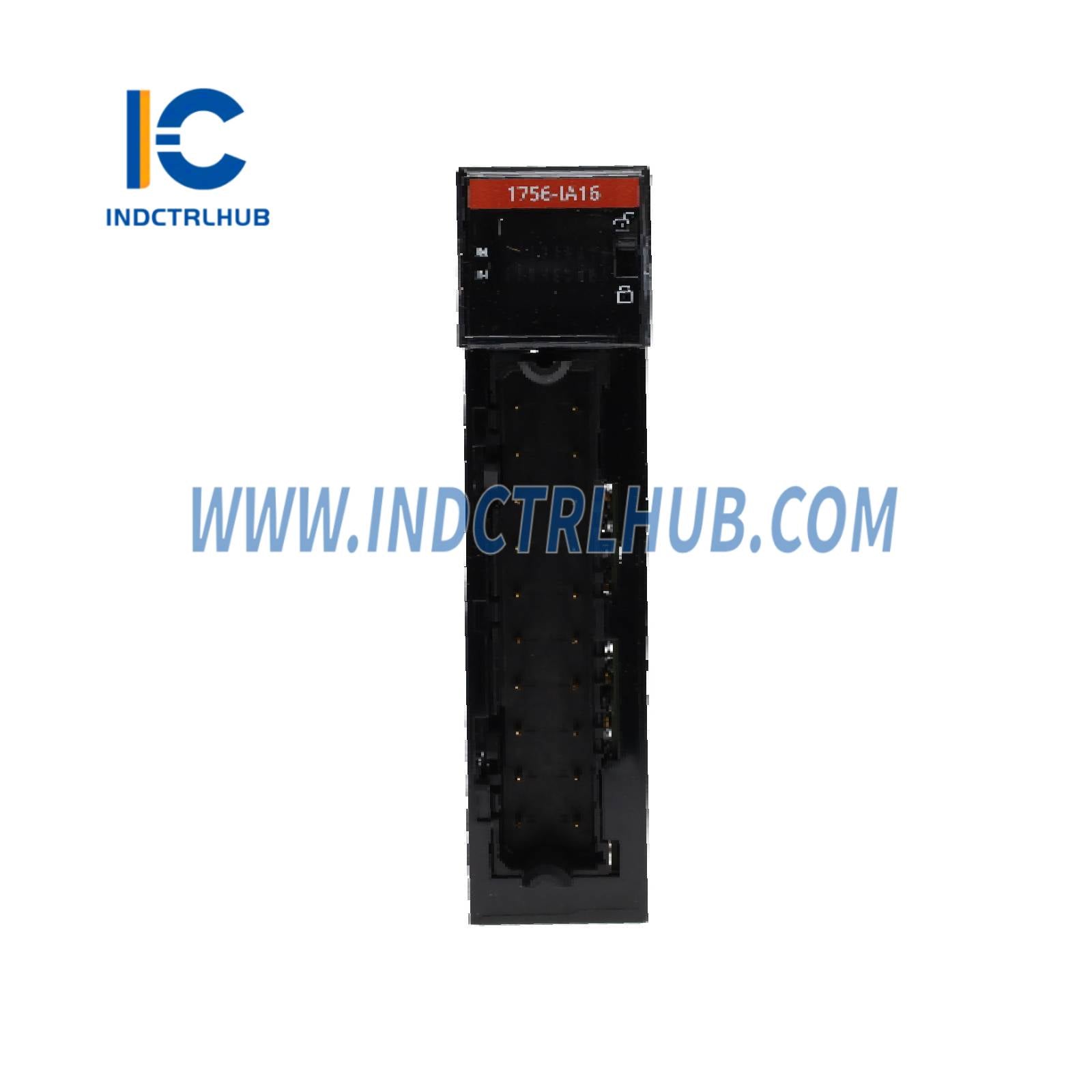

ألين برادلي 1756-IA16 وحدة إدخال رقمية تيار متردد ControlLogix
ألين برادلي 1756-IA16 وحدة إدخال رقمية تيار متردد ControlLogix
Manufacturer: ALLEN BRADLEY
Product No.: 1756-IA16
Condition:1000 في المخزون
Product Type: وحدة إدخال رقمية تيار متردد ControlLogix
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- دعم على مدار الساعة طوال أيام الأسبوع
- إرجاع خلال 30 يومًا
- الشحن السريع
نظرة عامة على المنتج
| المعلمة | تفاصيل |
|---|---|
| رقم القطعة | 1756-IA16 |
| اسم المنتج | وحدة الإدخال الرقمي التيار المتردد ControlLogix |
| التطبيق | معالجة الإدخال الرقمي لأنظمة ControlLogix |
| التوافق | متوافق مع هيكل ووحدات تحكم ControlLogix |
| الوظيفة | يراقب إشارات الإدخال التيار المتردد من أجهزة الحقل |
المواصفات الوظيفية
| المعلمة | تفاصيل |
|---|---|
| قنوات الإدخال | 16 مدخل، مجمعة (مجموعتان من 8) |
| جهد الإدخال الاسمي | 120 فولت تيار متردد |
| نطاق جهد الإدخال | 74_132 فولت تيار متردد |
| نطاق التردد | 47_63 هرتز |
| تيار الإدخال | 13 مللي أمبير عند 120 فولت تيار متردد (نموذجي) |
| جهد الحالة التشغيلية | 74_132 فولت تيار متردد |
| جهد حالة الإيقاف | 0_20 فولت تيار متردد |
| زمن تأخير الإدخال | تأخير الأجهزة: 10 مللي ثانية (تشغيل)، 20 مللي ثانية (إيقاف) نموذجي؛ فلاتر قابلة للتهيئة عبر البرنامج متاحة |
| تيار اللوحة الخلفية | 100 مللي أمبير عند 5.1 فولت تيار مستمر، 3 مللي أمبير عند 24 فولت تيار مستمر |
| تبديد الطاقة | 5.1 واط كحد أقصى |
| التبديد الحراري | 17.39 وحدة حرارية بريطانية/ساعة |
| العزل | 125 فولت (مستمر)، نوع العزل الأساسي؛ 1500 فولت تيار متردد لمدة 60 ثانية بين المجموعات والمجموعة إلى اللوحة الخلفية |
| كتلة طرفية قابلة للإزالة (RTB) | 1756-TBNH أو 1756-TBSH (20 دبوس، مسامير أو مشبك نابضي) |
| حجم السلك | 0.33_2.1 مم² (22_14 AWG) |
| عرض الفتحة | فتحة واحدة |
| درجة حرارة التشغيل | 0°C إلى 60°C (32°F إلى 140°F) |
| درجة حرارة التخزين | -40°C إلى 85°C (-40°F إلى 185°F) |
| الرطوبة | 5% إلى 95% (بدون تكاثف) |
| الاهتزاز | 2 G عند 10_500 هرتز |
| صدمات (تشغيلية) | 30 G |
| التصنيف البيئي | IP20 |
| الامتثال للمعايير | CE, UL, CSA, FM, ATEX, IECEx |
_
