Product Description

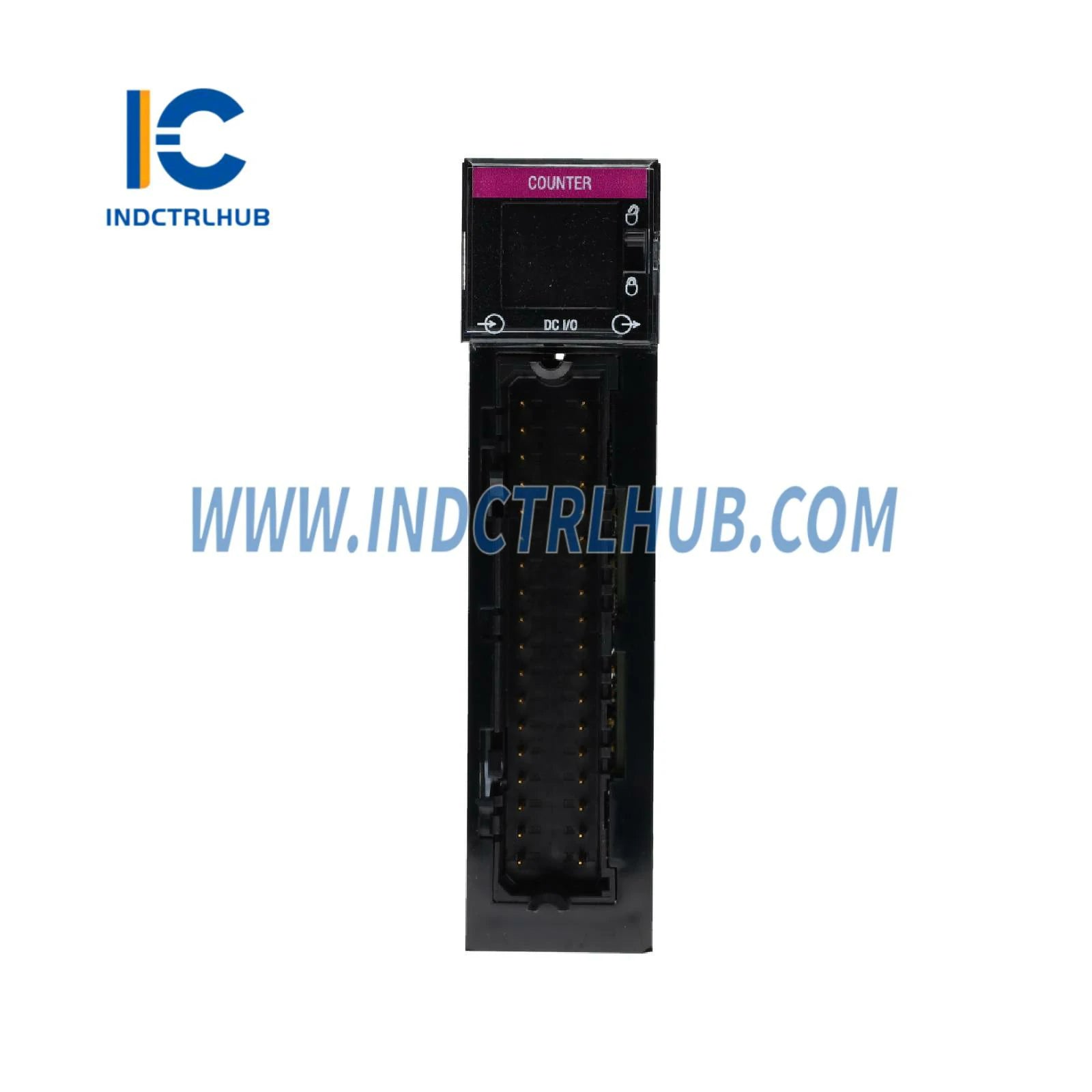

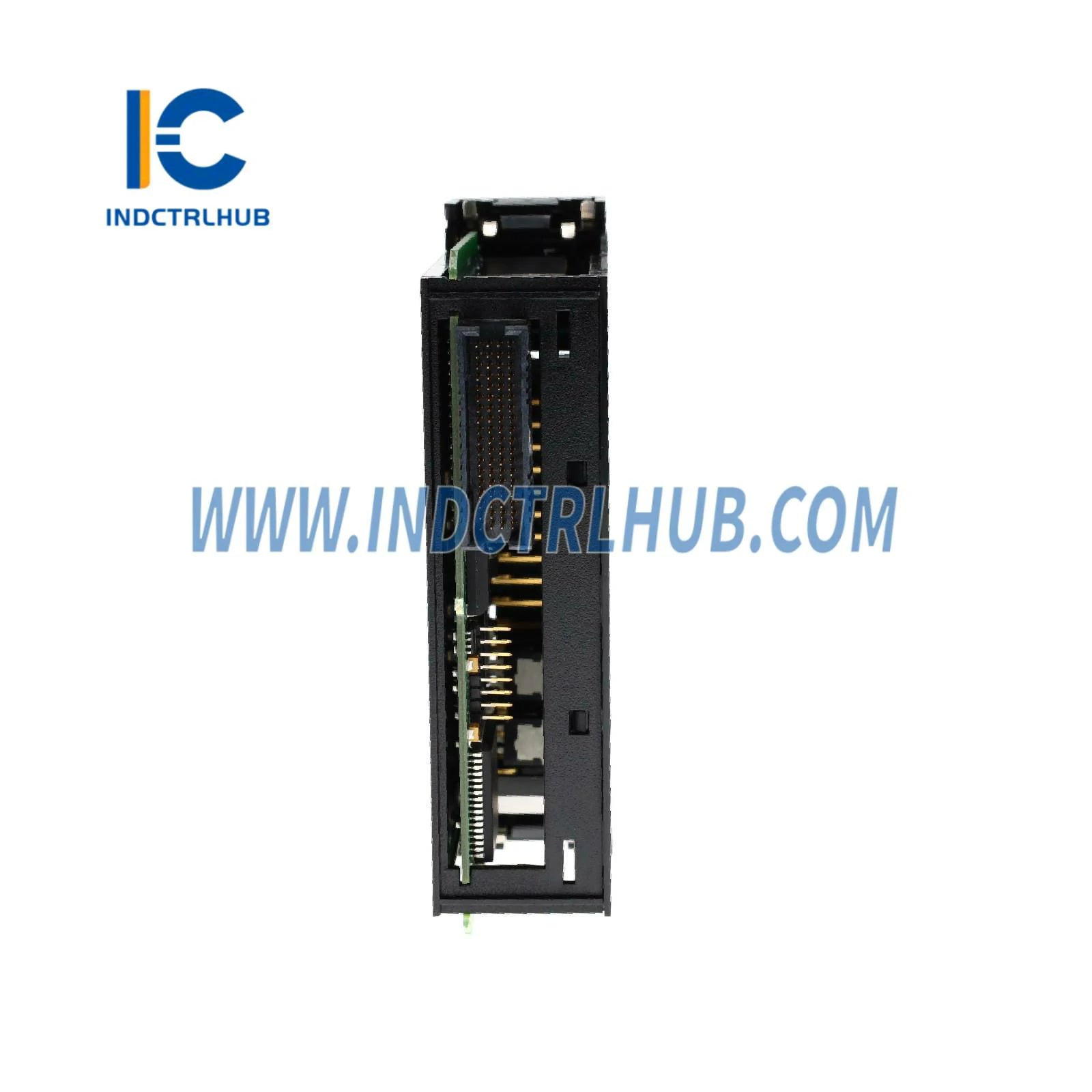

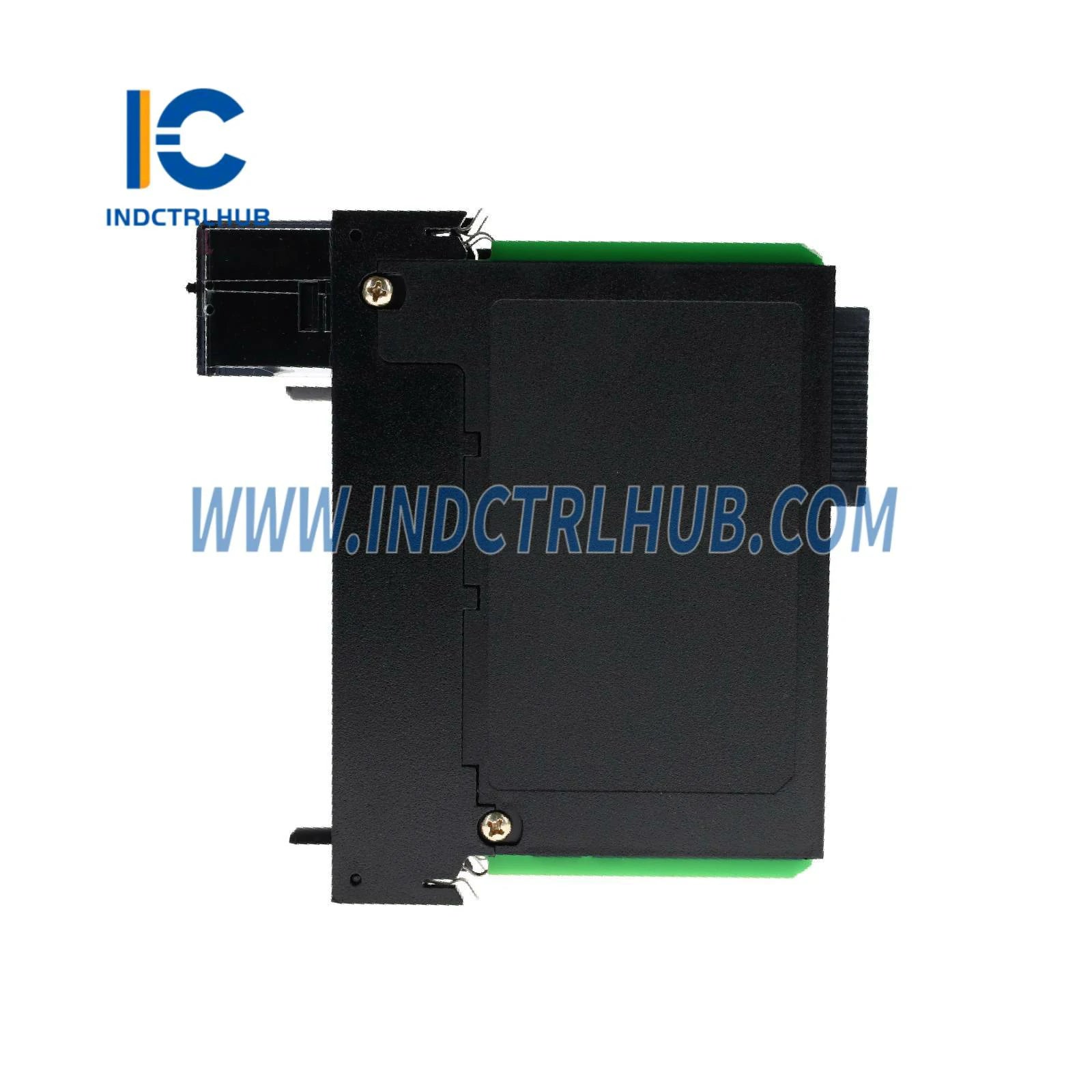

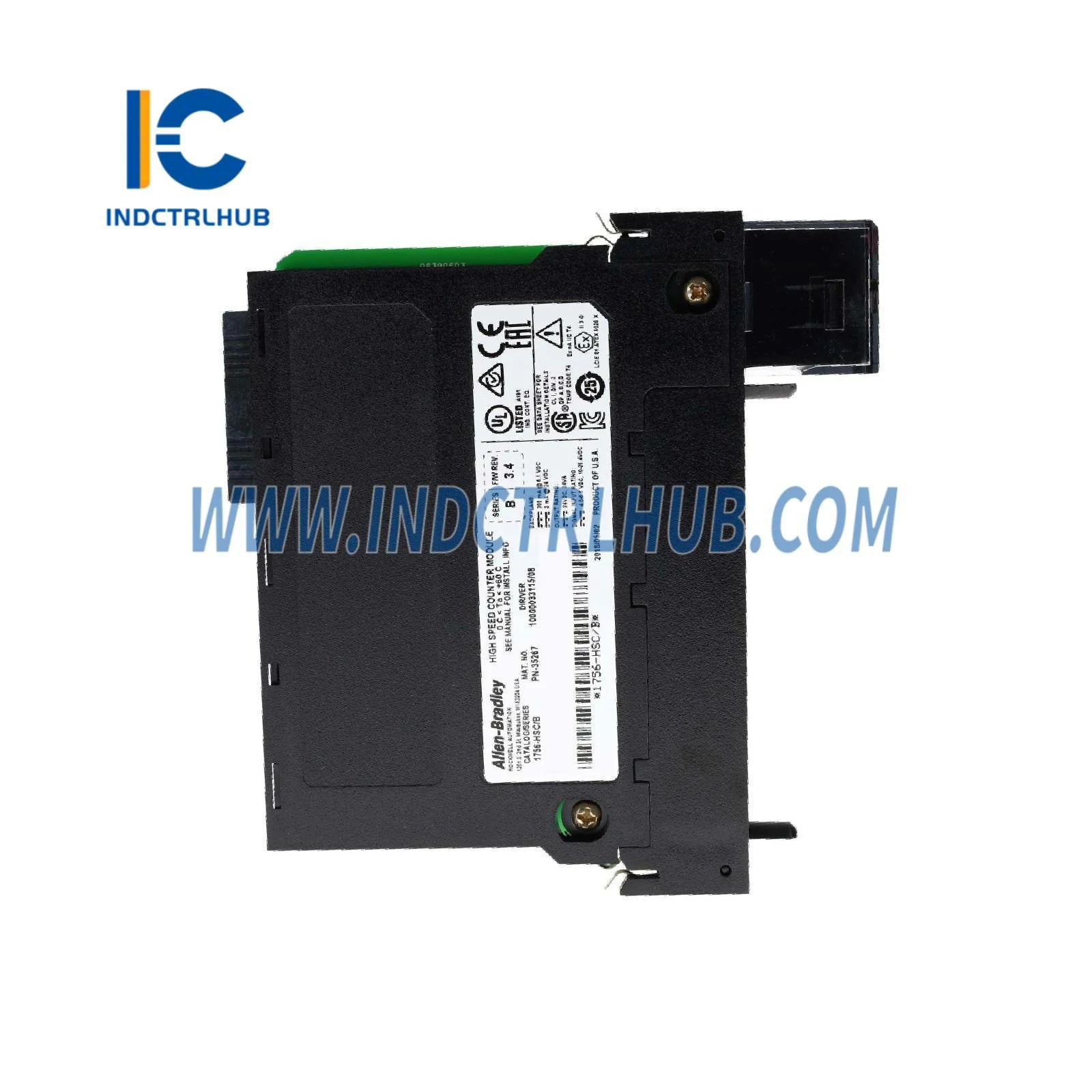

وحدة العداد عالي السرعة Allen-Bradley 1756-HSC/B
- الشركة المصنعة: Allen-Bradley (روكويل أوتوميشن)
- السلسلة: ControlLogix
- رقم الطراز/الجزء: 1756-HSC/B
- الوصف: وحدة عداد عالي السرعة، قناتان، 4 مخارج (36 دبوس)
نظرة عامة
وحدة Allen-Bradley 1756-HSC/B هي وحدة عداد عالي السرعة مصممة لمنصة ControlLogix، وهي جزء من مجموعة روكويل أوتوميشن. تُستخدم للعد عالي السرعة وقياس التردد في تطبيقات الأتمتة الصناعية
المواصفات الفنية
| المواصفة | التفاصيل |
|---|---|
| الطراز | 1756-HSC/B |
| السلسلة | ControlLogix |
| النوع | وحدة عداد عالي السرعة |
| الوظيفة | العد عالي السرعة وقياس التردد للتطبيقات الصناعية |
| قنوات الإدخال | عدادان، كل منهما يحتوي على 3 مدخلات (A، B، Z للبوابة/إعادة التعيين) |
| أنواع الإدخال | مدخلات أحادية الطرف أو تفاضلية |
| جهد الإدخال | 12–24 فولت تيار مستمر (نطاق 10–31.2 فولت تيار مستمر) |
| تيار الإدخال | 15 مللي أمبير لكل مدخل |
| أقصى تردد إدخال | 1 ميجاهرتز (وضع العداد، مدخل A) 500 كيلوهرتز (وضع قياس المعدل، مدخل A) 250 كيلوهرتز (وضع المشفر، مداخل A/B، X1 أو X4) 70 هرتز (مع تمكين فلتر إزالة الارتداد) |
| نطاق العد | 0 إلى 16,777,214 (قابل لإعادة التعيين عبر إشارة خارجية أو بت الذاكرة) |
| المخارج | 4 مخارج تيار مستمر مصدر للتيار |
| جهد المخرج | 4.5–5.5 فولت تيار مستمر (النطاق المنخفض) 10–31.2 فولت تيار مستمر (النطاق العالي) |
| تيار المخرج | 20 مللي أمبير عند 4.5–5.5 فولت تيار مستمر 1.0 أمبير عند 10–31.2 فولت تيار مستمر |
| زمن الاستجابة | 0.05 مللي ثانية (تفعيل المخرج) |
| أوضاع التشغيل | وضع العداد (افتراضي، يتم التحديث كل 2 مللي ثانية) وضع التردد (تردد إيجابي/سلبي بناءً على اتجاه الدوران) |
| تيار اللوحة الخلفية | 300 مللي أمبير عند 5.1 فولت تيار مستمر 3 مللي أمبير عند 24 فولت تيار مستمر |
| فقدان الطاقة | 5.6 واط كحد أقصى عند 60 درجة مئوية |
| طاقة اللوحة الخلفية | 1.9 واط |
| الموصلات | كتلة طرفية 36 دبوس (تتطلب 1756-TBCH أو 1756-TBSH) |
| الأجهزة المتوافقة | مشفر تزايدي Allen-Bradley 845، سلسلة PHOTOSWITCH 10,000 حساسات ضوئية، نشرة 872 حساسات تقارب تيار مستمر 3 أسلاك |
| التوافق | هيكل ControlLogix، يتكامل مع وحدات تحكم ControlLogix وبرمجيات Studio 5000 |
| التركيب | يتم توصيله في هيكل ControlLogix |
| درجة حرارة التشغيل | 0 درجة مئوية |
