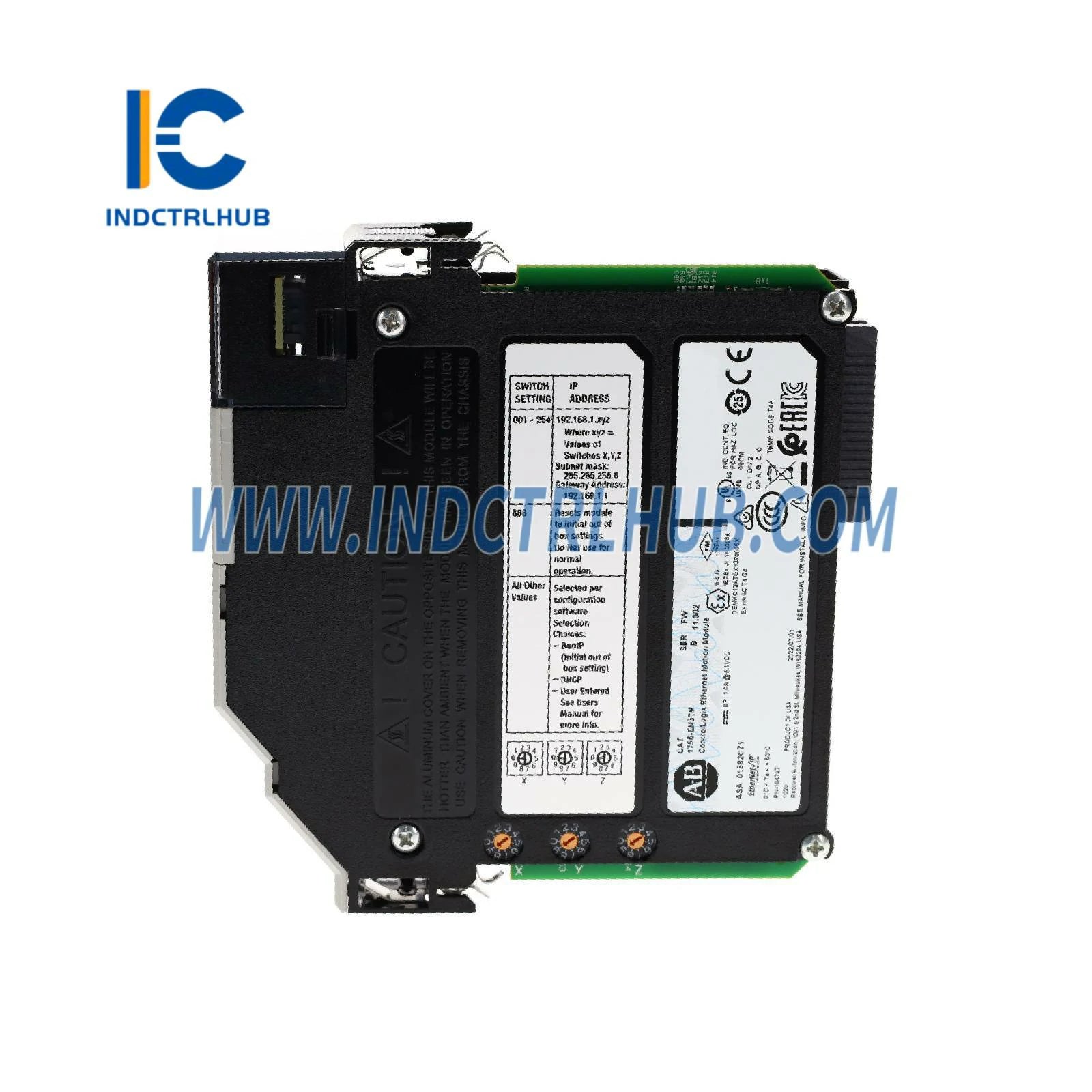

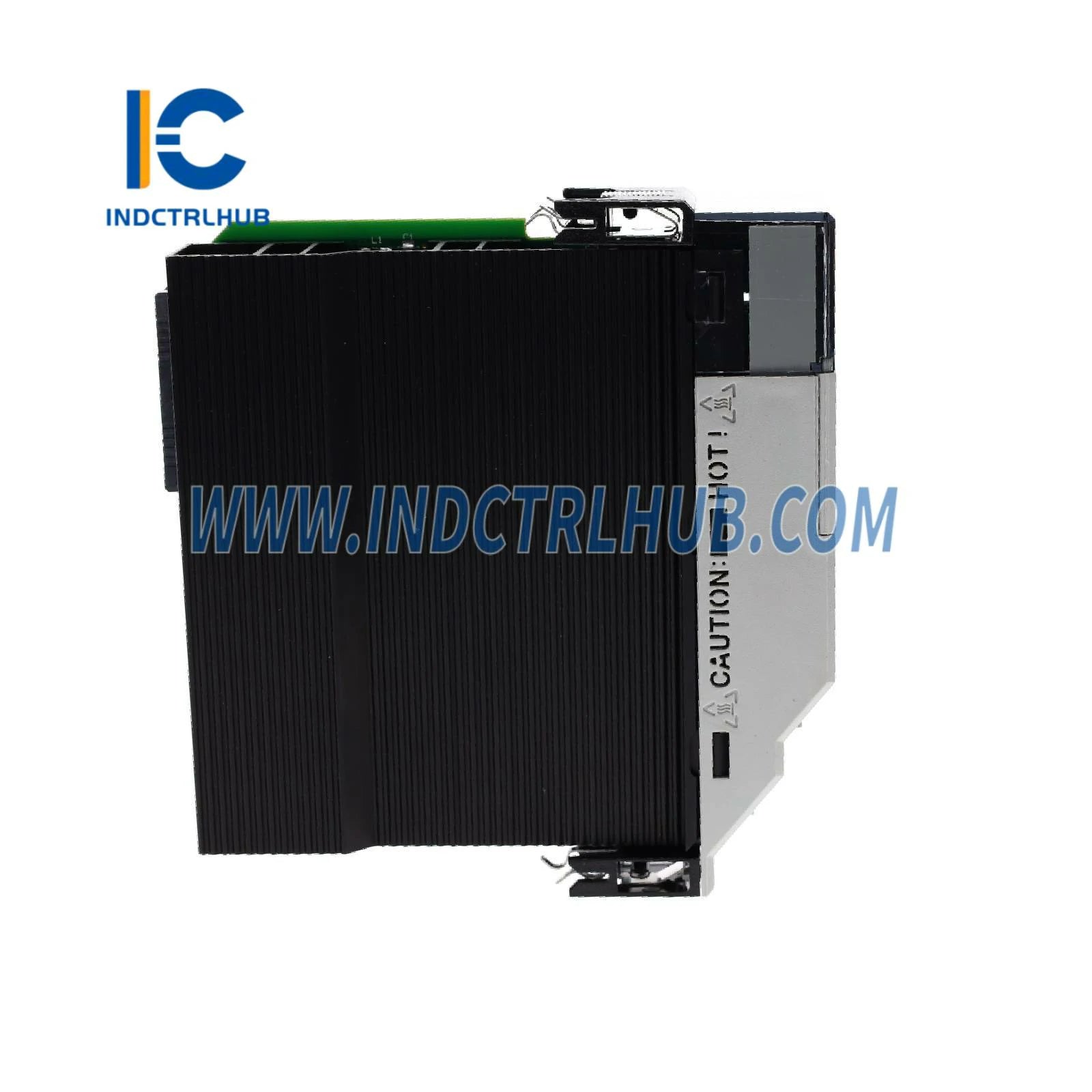

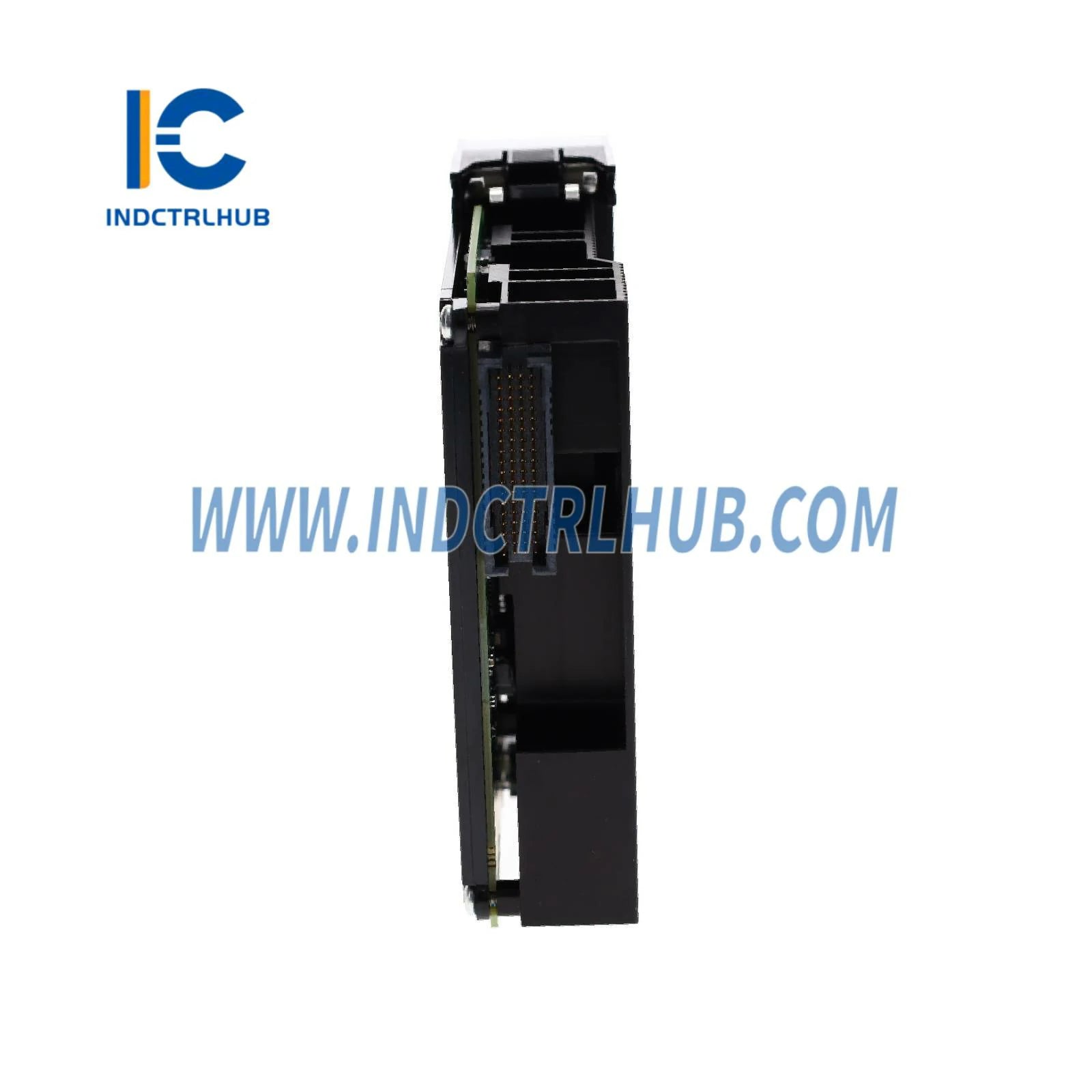

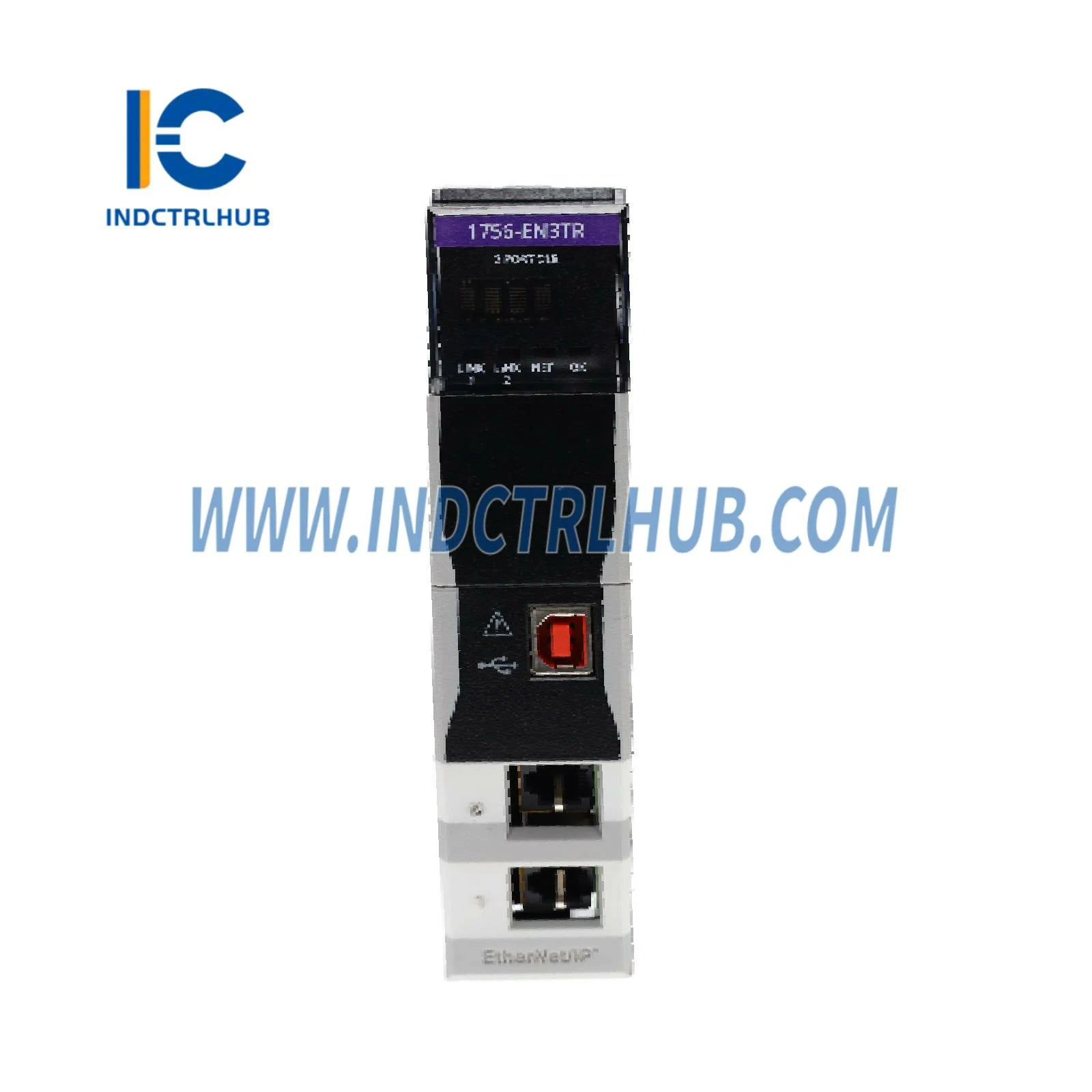

ألين برادلي 1756-EN3TR وحدة حركة ControlLogix إيثرنت/آي بي ذات منفذين
ألين برادلي 1756-EN3TR وحدة حركة ControlLogix إيثرنت/آي بي ذات منفذين
Manufacturer: ALLEN BRADLEY
Product No.: 1756-EN3TR
Condition:1000 في المخزون
Product Type: وحدة حركة ControlLogix EtherNet/IP ذات المنفذين
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- دعم على مدار الساعة طوال أيام الأسبوع
- إرجاع خلال 30 يومًا
- الشحن السريع
نظرة عامة على المنتج
| المعلمة | التفاصيل |
|---|---|
| رقم القطعة | 1756-EN3TR |
| اسم المنتج | وحدة حركة ControlLogix EtherNet/IP ذات المنفذين |
| التطبيق | جسر اتصال لأتمتة صناعية مع دعم التحكم في الحركة |
| التوافق | متوافق مع هيكل ControlLogix، يدعم شبكات EtherNet/IP |
| الوظيفة | يُمكّن الاتصال، الإدخال/الإخراج في الوقت الحقيقي، والتحكم في الحركة لأنظمة ControlLogix |
المواصفات الوظيفية
| المعلمة | التفاصيل |
|---|---|
| منافذ الاتصال | منفذي إيثرنت RJ45 (منفذين للربط الدائري المزدوج أو التوبولوجيا الخطية) |
| معدل الاتصال | 10/100 ميجابت في الثانية (EtherNet/IP) |
| الاتصالات | 128 اتصال TCP/IP، 256 اتصال Logix |
| دعم الحركة | حتى 255 محور للحركة المتكاملة على EtherNet/IP |
| رسائل CIP غير المتصلة | 128 (لوحة خلفية + إيثرنت) |
| معدل حزم الإدخال/الإخراج | حتى 10,000 حزمة/ثانية |
| معدل حزم HMI/MSG | حتى 3,200 حزمة/ثانية |
| استهلاك الطاقة | 5.1 واط كحد أقصى |
| التبديد الحراري | 17.4 وحدة حرارية بريطانية/ساعة |
| حمل التيار على اللوحة الخلفية | 1 أمبير @ 5.1 فولت تيار مستمر، 3 مللي أمبير @ 24 فولت تيار مستمر |
| العزل | 30 فولت (مستمر)، نوع عزل أساسي، شبكة إيثرنت إلى اللوحة الخلفية |
| وصلات الطرفية | موصلان RJ45 لـ EtherNet/IP |
| حجم السلك | كابل إيثرنت CAT5 أو CAT6 |
| درجة حرارة التشغيل | 0°م إلى 60°م (32°ف إلى 140°ف) |
| درجة حرارة التخزين | -40°م إلى 85°م (-40°ف إلى 185°ف) |
| الرطوبة | 5% إلى 95% (بدون تكاثف) |
| تحمل الاهتزاز | 2 G @ 10_500 هرتز |
| تحمل الصدمات | 30 G (تشغيل)، 50 G (عدم تشغيل) |
| الأبعاد | 145 مم × 35 مم × 140 مم (5.71 إنش × 1.38 إنش × 5.51 إنش) |
| الوزن | 0.35 كجم (0.77 رطل) |
| الامتثال للمعايير | CE، UL، CSA (الفئة I، القسم 2، المجموعات A، B، C، D)، FM، KC، MARINE، NRTL، RCM |
| الشهادات | معتمد من TUV للسلامة الوظيفية (SIL 2)، متوافق مع سلامة CIP |
