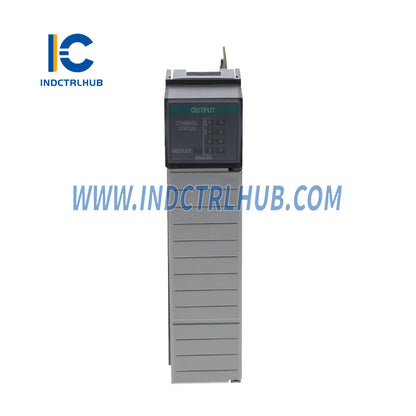

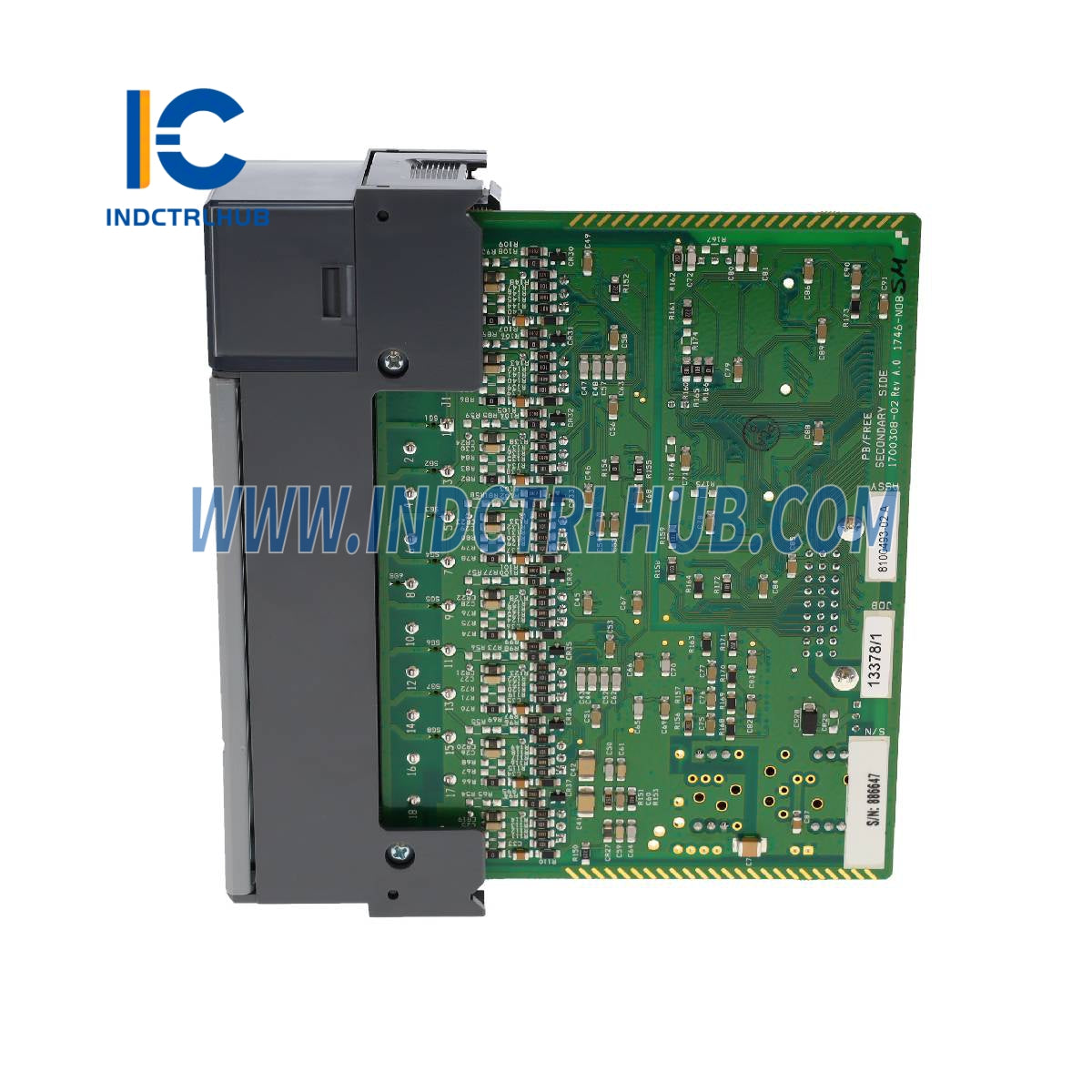

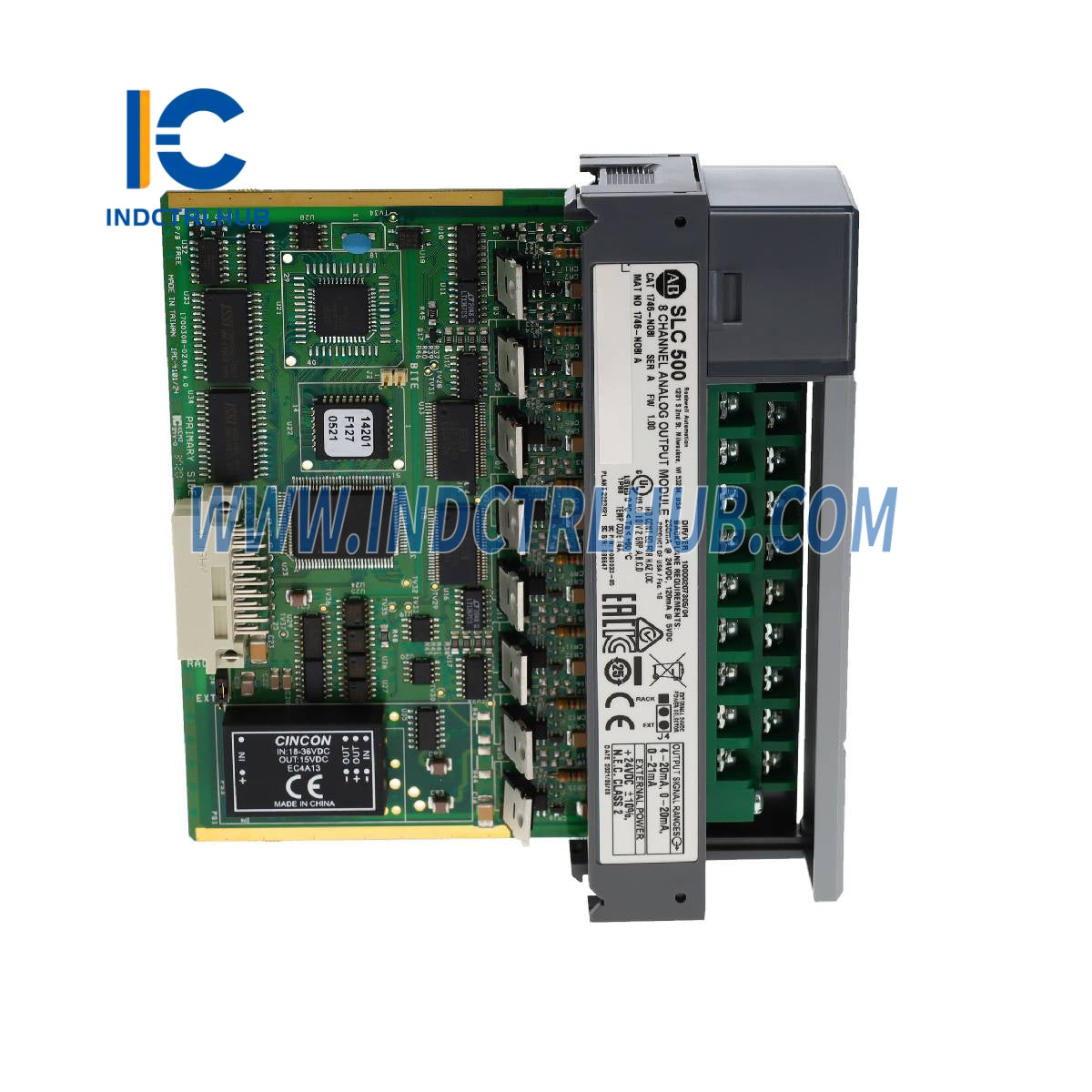

Product Description
🔹 معلومات عامة
|
الشركة المصنعة |
ألين برادلي |
|---|---|
|
رقم الموديل/القطعة |
1746-NO8I |
|
وصف |
وحدة الإخراج التناظري |
🔹 المواصفات الفنية
خصائص الطاقة والكهرباء
|
يصف |
مواصفة |
|---|---|
|
موقع هيكل الإدخال/الإخراج |
أي فتحة هيكل 1746 باستثناء الفتحة 0 |
|
استهلاك التيار في اللوحة الخلفية (الحد الأقصى) |
120 مللي أمبير عند 5 فولت تيار مستمر 250 مللي أمبير @ 24 فولت تيار مستمر (جسر J4 مضبوط على RACK) 0 مللي أمبير @ 24 فولت تيار مستمر (جسر J4 مضبوط على EXT) |
|
استهلاك الطاقة في اللوحة الخلفية (نموذجي) |
5.6 واط |
|
مزود طاقة خارجي 24 فولت تيار مستمر اختياري |
+24 فولت تيار مستمر ±10% (مطلوب فئة 2 من N.E.C.) |
|
التبديد الحراري |
6.6 واط |
|
عزل الأسلاك الميدانية عن اللوحة الخلفية |
500 فولت تيار مستمر |
مخرجات وخصائص الإشارة
|
يصف |
1746-NO8I (الإخراج الحالي) |
1746-NO8V (خرج الجهد) |
|---|---|---|
|
عدد المخرجات |
8 |
8 |
|
نوع الإخراج |
حاضِر |
الجهد االكهربى |
|
نطاق الإخراج |
من 0 إلى 21.5 مللي أمبير |
±10.25 فولت تيار مستمر |
|
ترميز المخرجات (التحجيم النسبي) |
من 0 إلى 32,767 |
-32,768 إلى +32,767 |
|
دقة محول D/A |
16 بت (366 نانو أمبير/عد) |
16 بت (320 ميكروفولت/عد) |
|
اللاخطية |
0.06% من الحجم الكامل |
0.06% من الحجم الكامل |
|
طريقة تحويل DAC |
شبكة سلم R-2R |
شبكة سلم R-2R |
|
وقت استجابة خطوة الإخراج |
1 مللي ثانية (0 إلى 95% من المقياس الكامل) |
1 مللي ثانية (0 إلى 95% من المقياس الكامل) |
|
وقت تحديث القناة (نموذجي) |
الصف 1: 5 مللي ثانية لتحديث جميع القنوات الثمانية الصف 3: 10 مللي ثانية لتحديث جميع القنوات الثمانية |
الصف 1: 5 مللي ثانية لتحديث جميع القنوات الثمانية الصف 3: 10 مللي ثانية لتحديث جميع القنوات الثمانية |
|
نطاق الحمل |
من 0 إلى 500 أوم |
1 كيلو أوم وأكبر |
|
تيار الحمل |
غير متوفر |
10 مللي أمبير (الحد الأقصى) |
|
مفاعلة الحمل |
1 ميكرو هيدروجيني (الحد الأقصى) |
1 ميكرو فاراد (الحد الأقصى) |
|
معاوقة الخرج |
أكبر من 1 ميجا أوم |
أقل من 1.0 أوم |
|
قدرة النطاق الزائد |
7.5% (21.5 مللي أمبير) |
2.5% (±10.25 فولت) |
دقة وخصائص الخطأ
|
يصف |
1746-NO8I (الإخراج الحالي) |
1746-NO8V (خرج الجهد) |
|---|---|---|
|
الدقة الشاملة |
0.1% من المقياس الكامل @ 25°C 0.2% من المقياس الكامل @ 60°C |
0.1% من المقياس الكامل @ 25°C 0.2% من المقياس الكامل @ 60°C |
|
انحراف الدقة العامة |
±33 جزء في المليون/°م من المقياس الكامل (الحد الأقصى) |
±33 جزء في المليون/°م من المقياس الكامل (الحد الأقصى) |
|
خطأ الكسب |
0.08% من المقياس الكامل @ 25°C 0.15% من المقياس الكامل @ 60°C |
0.08% من المقياس الكامل @ 25°C 0.15% من المقياس الكامل @ 60°C |
|
انحراف خطأ الكسب |
±25 جزء في المليون/°م من المقياس الكامل (الحد الأقصى) |
±25 جزء في المليون/°م من المقياس الكامل (الحد الأقصى) |
|
خطأ الإزاحة |
±12 LSB @ 25°C (نموذجي) ±29 LSB @ 60°C (نموذجي) |
±13 LSB @ 25°C (نموذجي) ±32 LSB @ 60°C (نموذجي) |
|
انحراف خطأ الإزاحة |
±0.48 LSB/°C (الحد الأقصى) |
±0.53 LSB/°C (الحد الأقصى) |
التركيب والبدني
|
يصف |
مواصفة |
|---|---|
|
مؤشرات LED |
- 8 مؤشرات حالة القناة الخضراء (واحد لكل قناة) - 1 مؤشر حالة الوحدة الخضراء |
|
معايرة |
معايرة المصنع |
|
الكابل الموصى به |
بلدن 8761 (محمية، مزدوجة الأسلاك) أو ما يعادلها |
|
حجم السلك (الحد الأقصى) |
سلكان من 14 إلى 24 AWG لكل طرف |
|
سلك التأريض (اختياري) |
ضفيرة بعرض ¼ بوصة (حد أدنى) |
|
كتلة طرفية |
قابل للإزالة (مزود) |
|
رقم كتالوج كتلة التوصيل البديلة |
1746-RT25G |
