Product Description
نظرة عامة على المنتج
| المعلمة | تفاصيل |
|---|---|
| رقم القطعة | SDCS-IOE-1 / 3BSE005851R0001 |

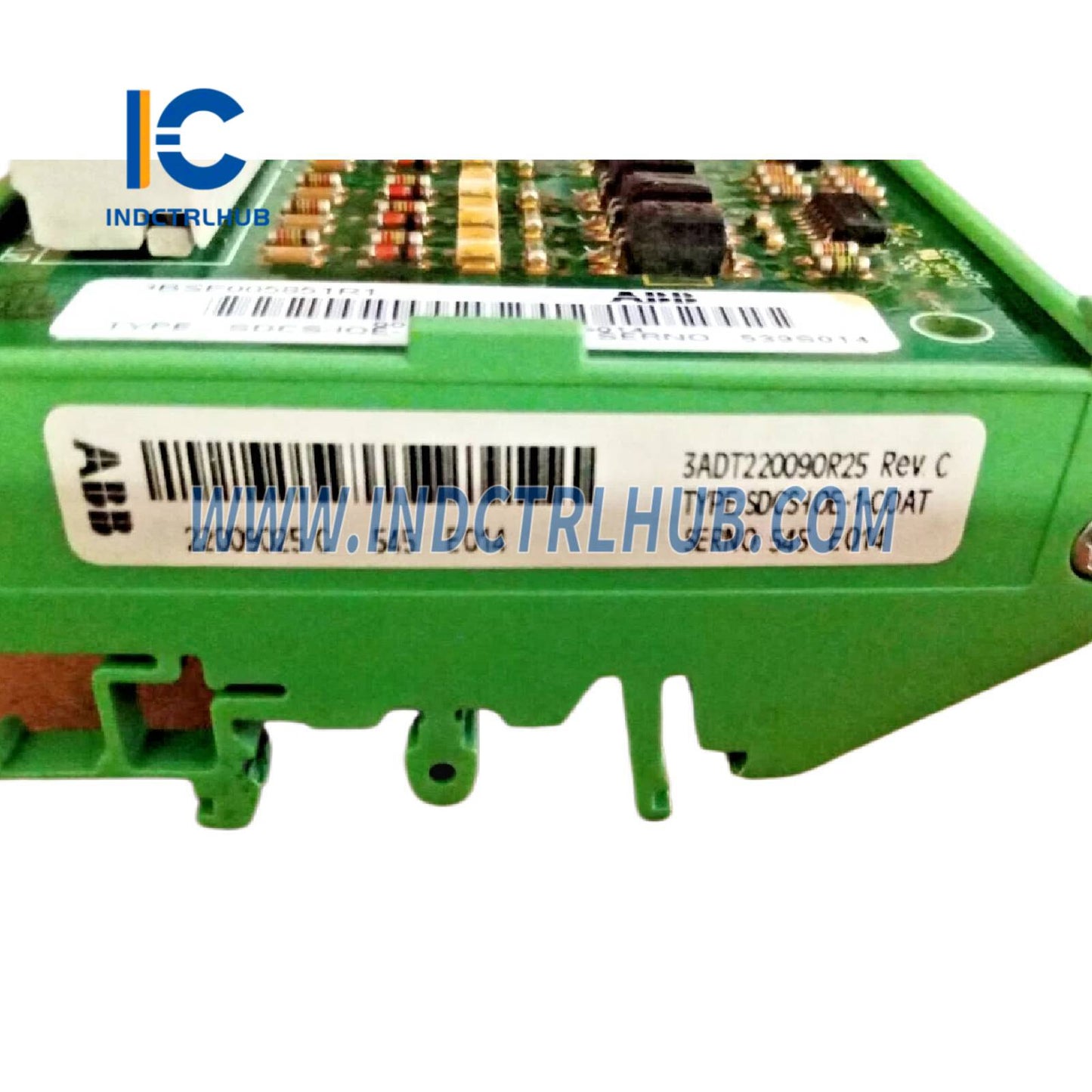

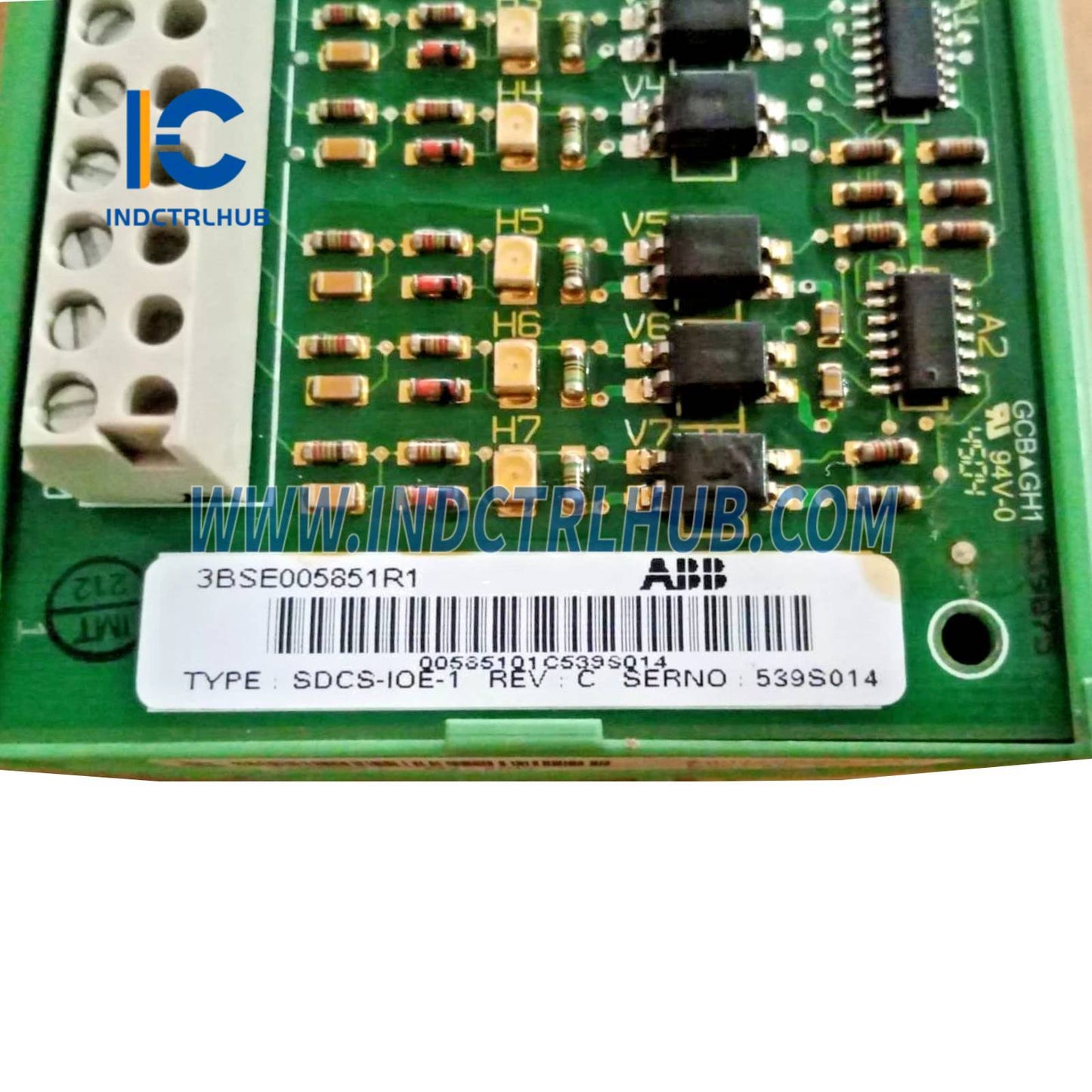

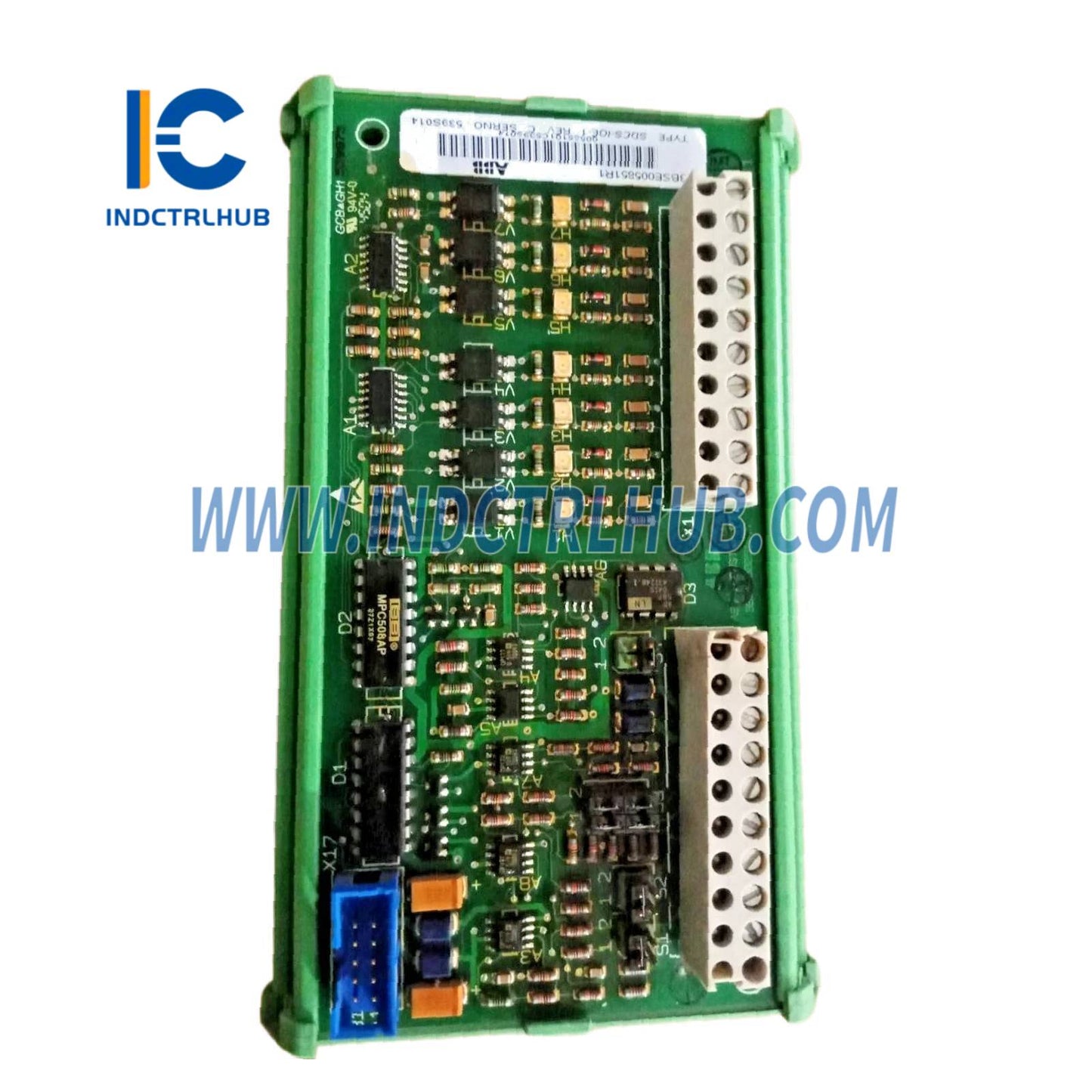

| اسم المنتج | وحدة توسيع الإدخال/الإخراج SDCS-IOE-1 |
| تطبيق | توسيع الإدخال/الإخراج لمحركات ABB DCS500 ذات التيار المستمر في الأتمتة الصناعية وأنظمة المحركات |
| التوافق | متوافق مع أنظمة محركات ABB DCS500، بما في ذلك لوحات التحكم مثل SDCS-CON والوحدات الكهربائية |
| وظيفة | يوسع قدرات الإدخال/الإخراج مع مداخل ومخارج رقمية وتماثلية إضافية لتحكم ومراقبة محسنة للمحرك |
المواصفات الوظيفية
| المعلمة | تفاصيل |
|---|---|
| نقاط الإدخال/الإخراج | 8 مداخل رقمية، 4 مخارج رقمية، 2 مداخل تماثلية |
| تصنيف الجهد | مستويات منطقية 24 فولت تيار مستمر؛ تدعم 115/230 فولت تيار متردد لبعض الإدخالات/الإخراجات |
| العزل | عزل جلفاني بين القنوات لمقاومة الضوضاء |
| درجة حرارة التشغيل | -10°C إلى +55°C |
| درجة حرارة التخزين | -40°C إلى +70°C |
| الأبعاد | حجم لوحة الدوائر المطبوعة القياسي للتركيب على الرف (تقريباً: 16 سم × 10 سم × 2 سم) |
| الوزن | 0.2 كجم |
| التركيب | مركبة على الرف داخل غلاف المحرك |
| الحماية | حماية من التفريغ الكهروستاتيكي، ووسائل حماية من الجهد الزائد |
| الشهادات | معلمة بشارة CE؛ متوافقة مع RoHS؛ مناسبة للبيئات الصناعية |
| الامتثال للمعايير | متوافق مع IEC 61131-2 لوحدات التحكم القابلة للبرمجة؛ API 670 لحماية المحركات ذات الصلة |
معلومات الطلب
| المعلمة | تفاصيل |
|---|---|
| تكوين رقم القطعة | 3BSE005851R0001 (وحدة توسيع الإدخال/الإخراج SDCS-IOE-1 لمحركات DCS500) |
| الخيارات المتاحة | متغيرات لتكوينات الإدخال/الإخراج الموسعة أو نسخ مطلية للبيئات القاسية |
| التخصيص | خيارات إضافية لقنوات الإدخال/الإخراج أو التكامل مع إعدادات ABB DCS محددة متاحة عند الطلب |
