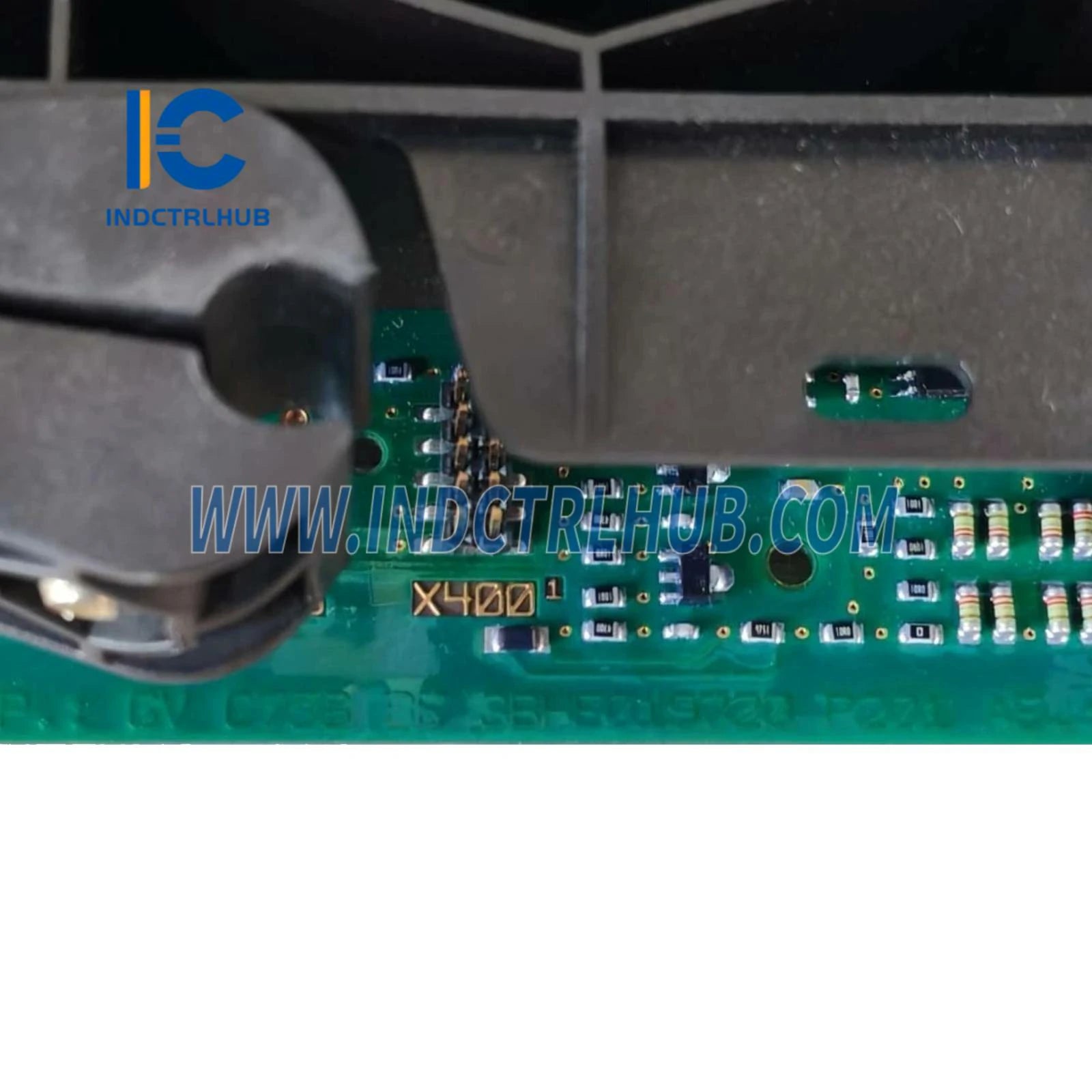

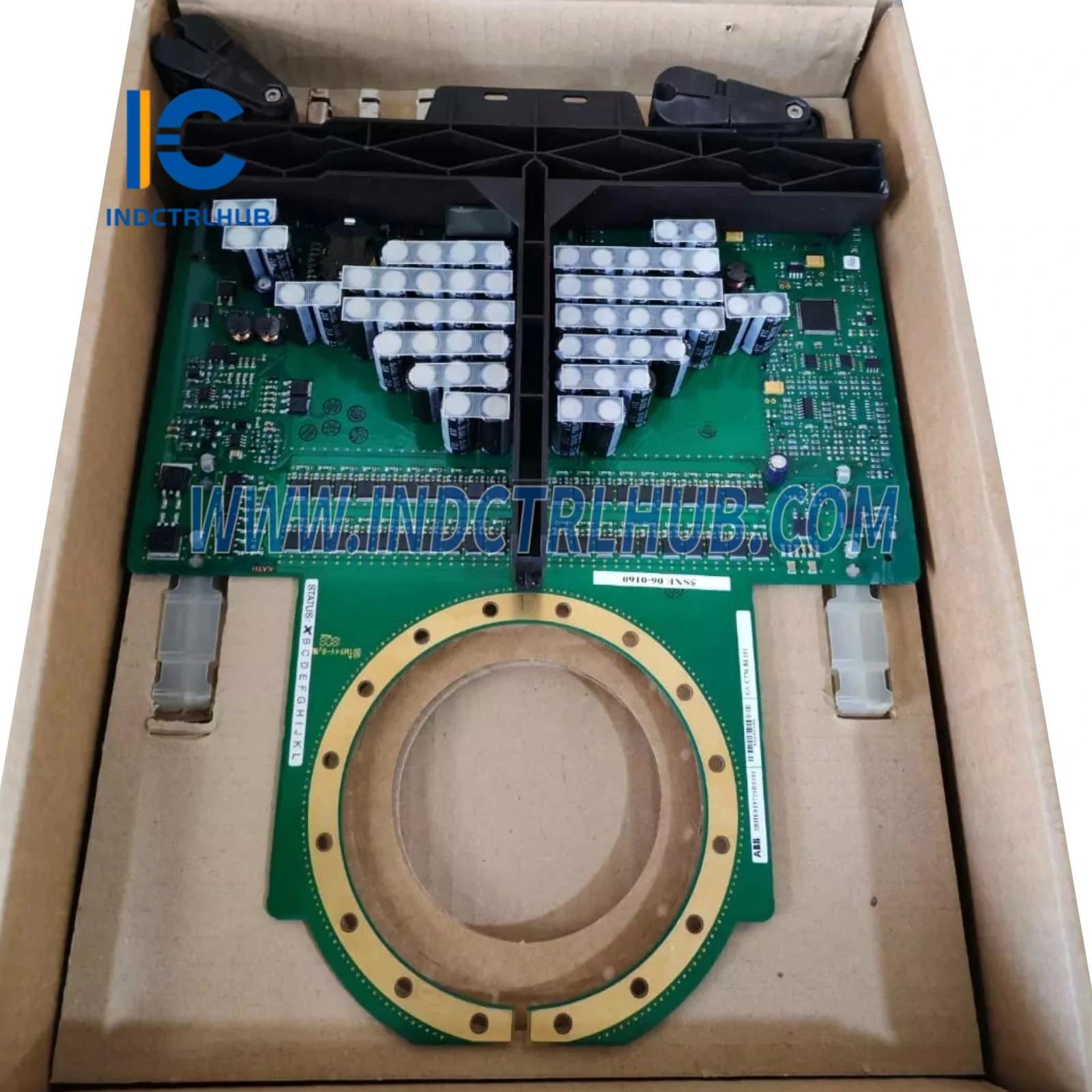

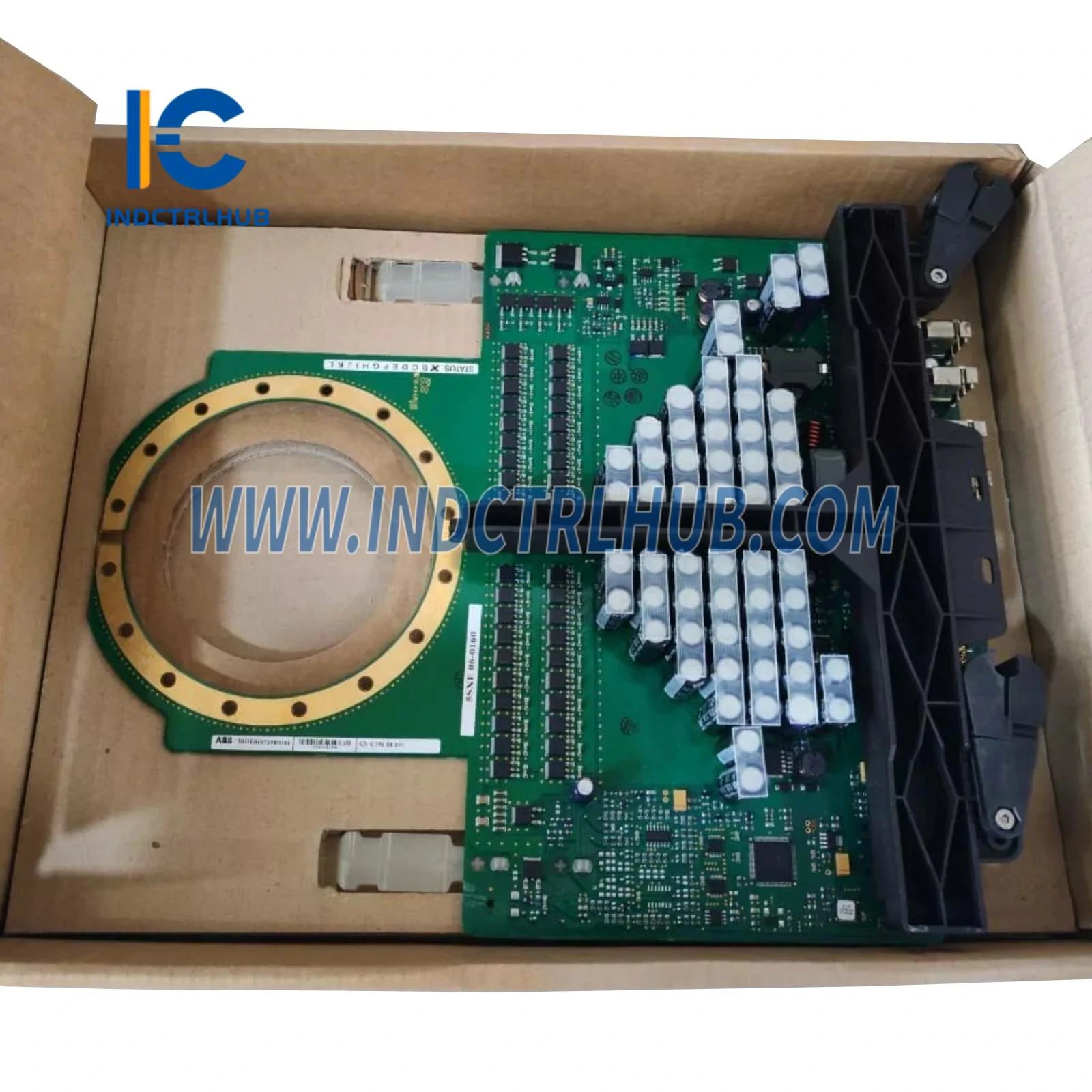

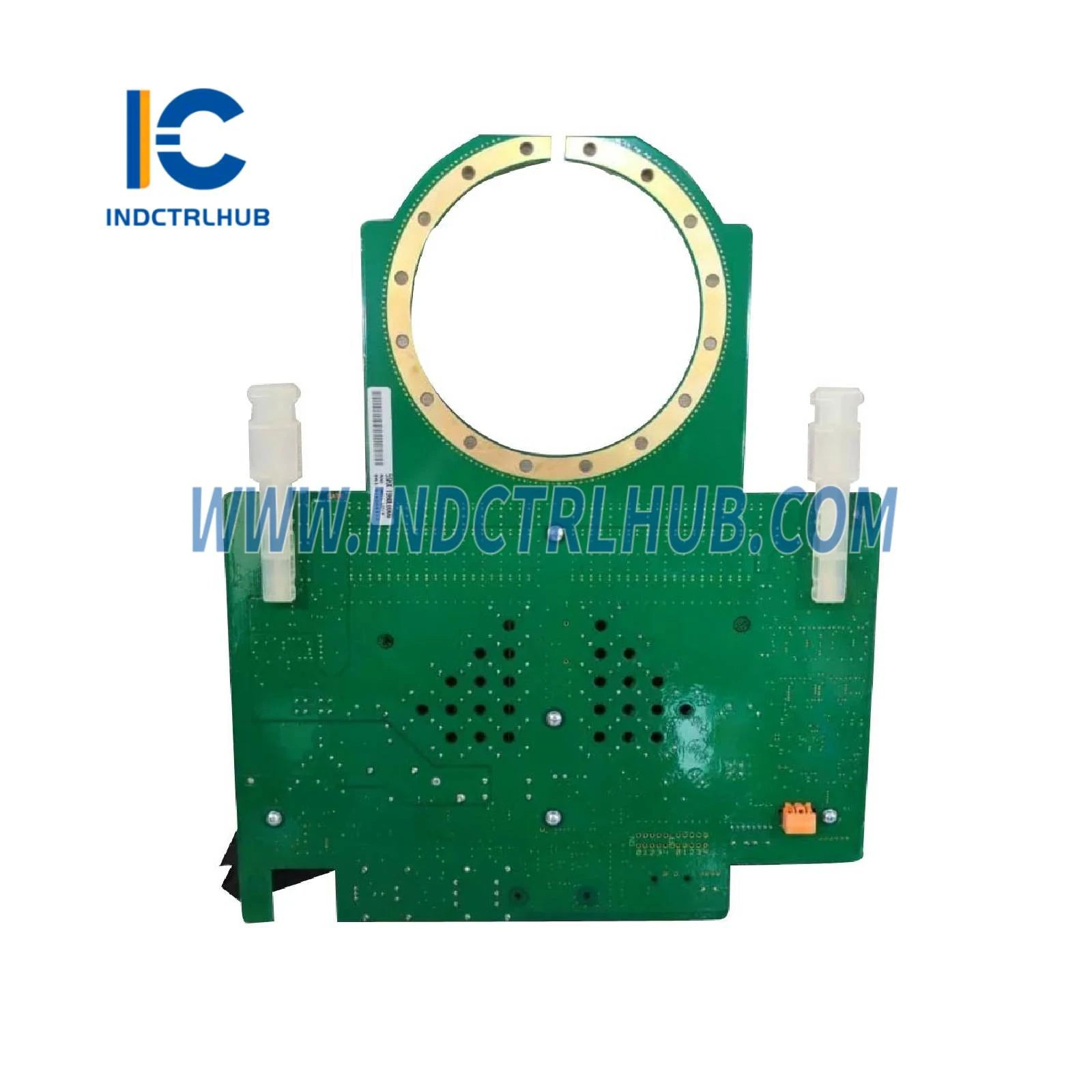

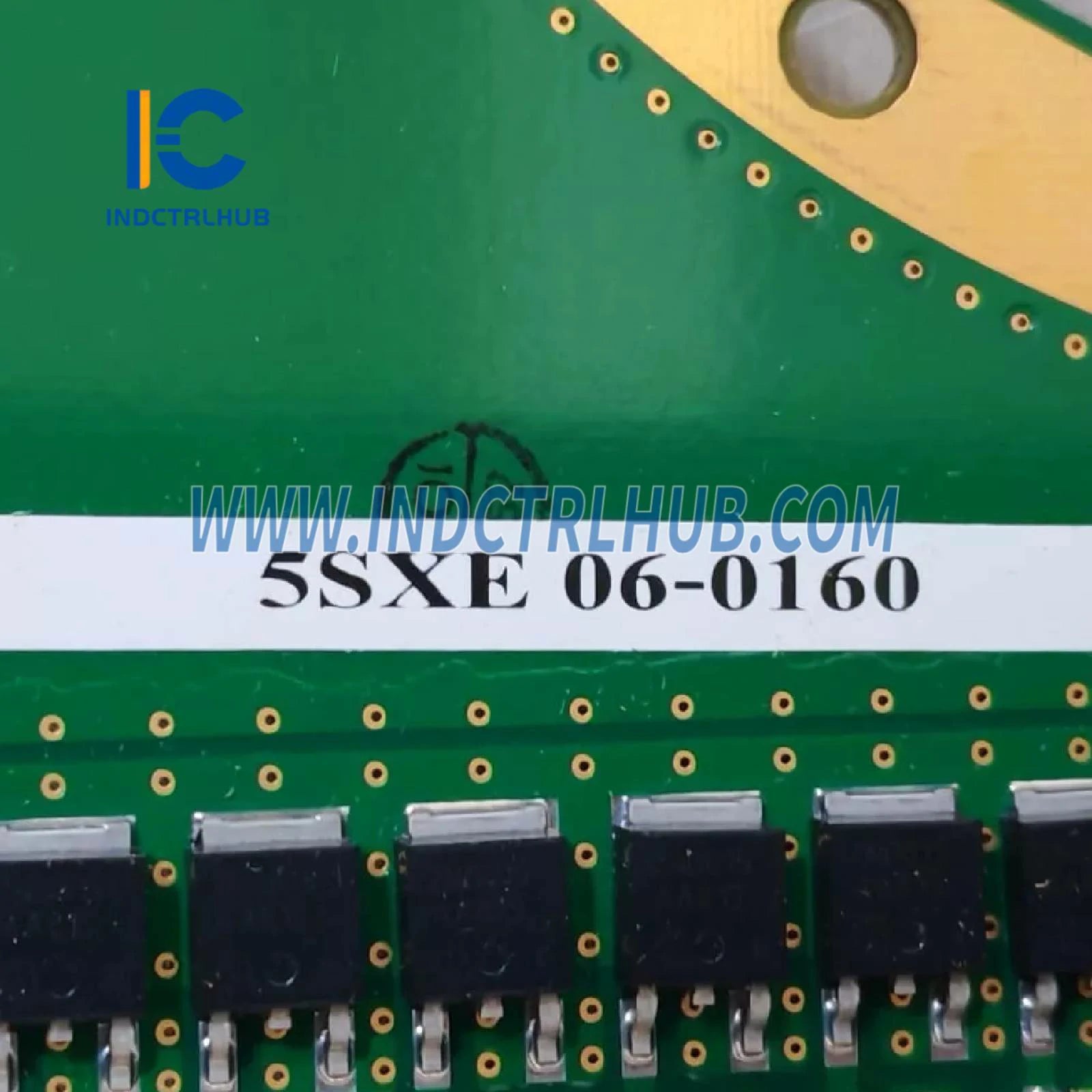

وحدة بوابة ABB GV C736 BE101 - تحكم دقيق في IGCT

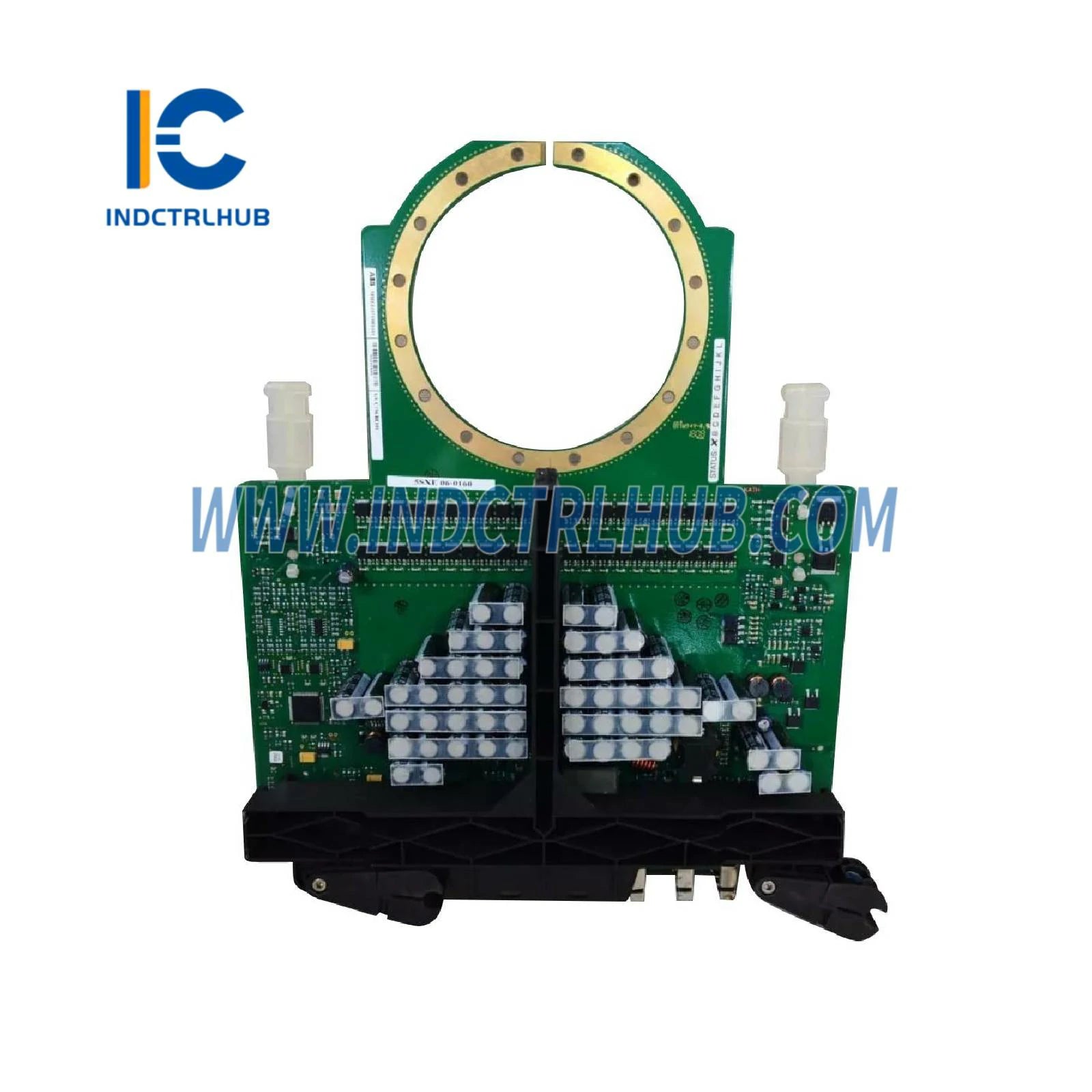

تقدم وحدة البوابة ABB GV C736 BE101 (3BHE019719R0101) تحكمًا دقيقًا في الإطلاق لوحدات الثايرستور المتكامل ذات البوابة المتبدلة (IGCT) في التطبيقات الصناعية عالية القدرة. مصممة للموثوقية في البيئات الصعبة، تضمن هذه الوحدة أداء تبديل مثالي وحماية لأجهزة أشباه الموصلات الكهربائية.
المعلمات الفنية الأساسية

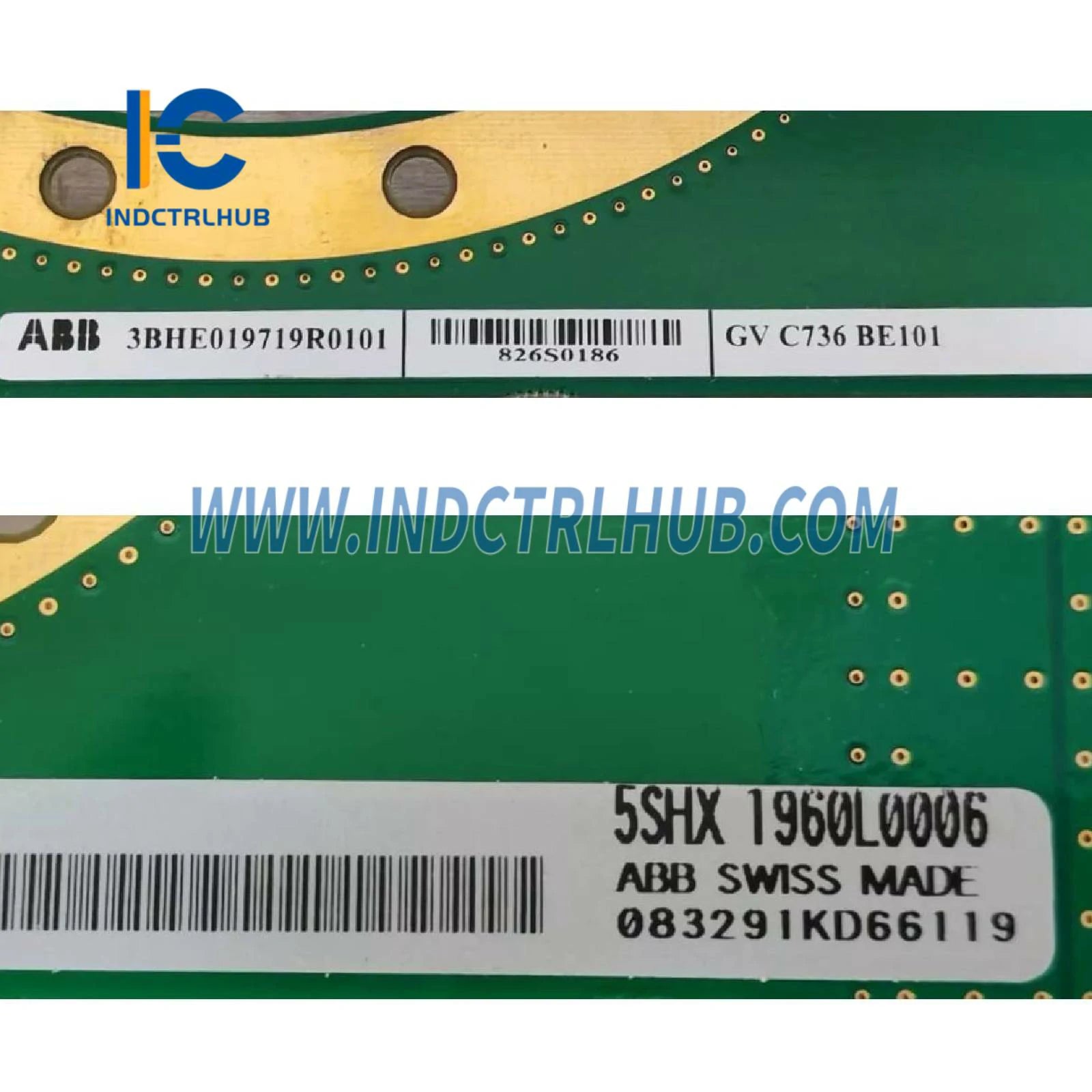

| المعلمة | المواصفات |
| رقم الموديل | GV C736 BE101 |
| رقم القطعة | 3BHE019719R0101 |
| نوع الجهاز | وحدة مشغل بوابة IGCT |
| جهد التحكم | ±15 فولت تيار مستمر (معزول) |
| خرج تيار البوابة | حتى 50 أمبير ذروة |
| تردد التبديل | حتى 500 هرتز |
| جهد العزل | 6 ك.ف تيار متردد (اختبار لمدة دقيقة واحدة) |
| درجة حرارة التشغيل | -40°C إلى +85°C |
| ميزات الحماية | الكشف عن التيار الزائد، القصر، وفك التشبع |
| التركيب | تركيب على سكة DIN أو لوحة |
سيناريوهات التطبيقات الصناعية
تتفوق وحدة البوابة GV C736 BE101 في تطبيقات تحويل الطاقة والتحكم عالية القدرة:
أنظمة نقل التيار المستمر عالي الجهد (HVDC): تتحكم في صمامات IGCT في محطات محولات التيار المستمر عالي الجهد، مما يتيح نقل الطاقة لمسافات طويلة بكفاءة مع خسائر قليلة. يضمن زمن الاستجابة السريع لوحدة البوابة توقيت تبديل دقيق لتنظيم جهد التيار المستمر المستقر.
محركات الجهد المتوسط: تشغل المحركات الصناعية في التعدين، والدفع البحري، ومطاحن لف الصلب حيث تتجاوز تصنيفات الطاقة 1 ميجاوات. تحمي العزل القوي للوحدة إلكترونيات التحكم من الاضطرابات العالية dv/dt الناتجة أثناء تبديل IGCT.
مقومات VAR الساكنة (SVC): تنظم القدرة التفاعلية في الشبكات الكهربائية عن طريق التحكم في بنوك المكثفات التي يتم تبديلها بواسطة الثايرستور. تحافظ قدرة الإطلاق المتزامن لوحدة البوابة على دقة تصحيح معامل القدرة ضمن ±0.5%.
محولات الطاقة المتجددة: تربط مولدات توربينات الرياح ومحولات الطاقة الشمسية بالشبكة، وتدير تدفق الطاقة ثنائي الاتجاه بكفاءة عالية. يضمن نظام إدارة الحرارة في الوحدة التشغيل المستمر في التركيبات الخارجية.
حلول تكامل النظام
يتطلب التثبيت الاتصال بلوحة تحكم رئيسية عبر وصلات الألياف البصرية لمقاومة الضوضاء. تستقبل وحدة البوابة أوامر الإطلاق وتنقل تغذية راجعة عن حالة IGCT (جهد البوابة، التيار، درجة الحرارة) في الوقت الحقيقي. يوصى بالاقتران مع وحدات IGCT من سلسلة ABB 5SHY لضمان التوافق والأداء الأمثل.
تتميز الوحدة بتشخيص ذاتي مدمج يراقب مقاومة البوابة، وجهود الإمداد، وسلامة وصلة الألياف البصرية. تؤدي إشارات الأعطال إلى إيقاف فوري لمنع حدوث أعطال كارثية. يمكن تعديل معلمات التكوين (زمن الموت، عرض نبضة البوابة، عتبات الحماية) عبر واجهة البرمجيات.
أسئلة فنية شائعة
س: ما الفرق بين مشغلات بوابة IGCT و IGBT؟
ج: توفر وحدات بوابة IGCT تيارات بوابة أعلى بكثير (20-50 أمبير) مقارنة بمشغلات IGBT (عادة أقل من 5 أمبير) لأن IGCTs تتطلب تشغيلًا صلبًا لتحقيق خسائر توصيل منخفضة. تم تصميم GV C736 BE101 خصيصًا لمتطلبات شحنة بوابة IGCT الفريدة.
س: هل يمكن لوحدة البوابة هذه العمل مع وحدات IGCT من طرف ثالث؟
ج: بالرغم من التوافق الكهربائي مع معظم IGCTs بجهد 4.5-6.5kV، توصي ABB باستخدام وحدات IGCT الخاصة بها لضمان مطابقة مقاومة البوابة وتغطية الضمان. استشر المصنع للتحقق من التوافق المتبادل.
س: كيف يمكنني استكشاف أخطاء مؤشر عطل وحدة البوابة؟
ج: تحقق أولاً من وصلات كابل الألياف البصرية، ثم تحقق من أن فولتية الإمداد ±15 فولت ضمن تحمل ±5%. استخدم راسم الذبذبات لفحص أشكال نبضات البوابة للتحقق من التشوه. راجع القسم 7.3 من الدليل لتفسير رموز الأعطال بالتفصيل.
س: ما هو جدول الصيانة الموصى به؟
ج: افحص موصلات الألياف ونهايات كابل البوابة كل 6 أشهر. استبدل المكثفات الإلكتروليتية كل 5 سنوات أو 40,000 ساعة تشغيل. نظف تراكم الغبار من المشتتات الحرارية سنويًا للحفاظ على الأداء الحراري.
س: هل يدعم التبديل الساخن أثناء التشغيل؟
س: لا. يجب إيقاف تشغيل وحدة البوابة وفصل وحدة IGCT قبل الإزالة. محاولة التبديل الساخن ستؤدي إلى قفل الحماية وقد تتلف لوحة التحكم.
تغطية الضمان والدعم الفني
تتضمن وحدة بوابة ABB هذه ضمان مصنع لمدة 12 شهرًا يغطي عيوب المواد وأخطاء التصنيع. لا يشمل الضمان الأضرار الناتجة عن التركيب غير الصحيح، أو أحداث الجهد الزائد، أو التشغيل خارج المواصفات المقررة. تتوفر عقود خدمة ممتدة مع دعم في الموقع من خلال مراكز خدمة ABB المعتمدة.
تشمل المساعدة الفنية استشارات هندسة التطبيقات، دعم التشغيل، وتحديثات البرامج الثابتة. يمكن إرسال وحدات استبدال طارئة خلال 24 ساعة لتقليل وقت التوقف في تطبيقات البنية التحتية الحرجة.
منتجات متوافقة للأنظمة الكاملة
ابنِ نظام تحكم IGCT قوي مع هذه المكونات التكميلية من كتالوجنا:
- ABB 5SXE05-0158 وحدة بوابة 3BHE022333R0101 - مشغل IGCT عالي التيار لوحدات 6.5kV مع ميزات حماية محسنة
- ABB GVC750 BE101 3BHE009681R0101 وحدة بوابة - مشغل بوابة متقدم مع مراقبة مدمجة لأكوام 5SHY3545L0009 IGCT
- ABB 3BHB004661R0101 وحدة بوابة مزود الطاقة - محول DC/DC معزول يوفر قضبان ±15 فولت لدارات مشغلات البوابة
جميع المنتجات هي مكونات أصلية من ABB مع إمكانية تتبع كاملة ووثائق شهادة.
