Product Description
تفاصيل المنتج
| المعلمة | تفاصيل |
|---|---|
| الشركة المصنعة | ABB |

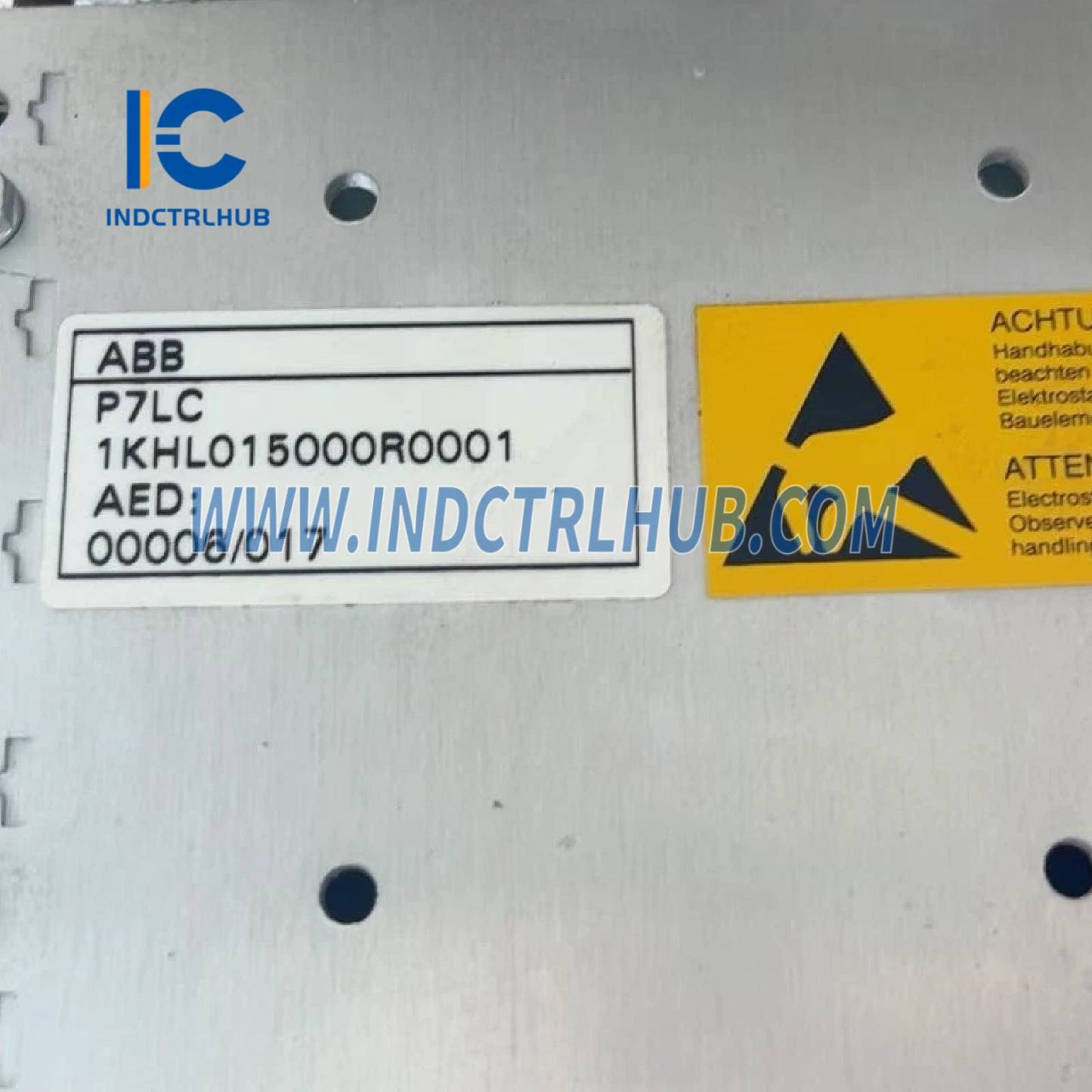

| رقم الطراز/القطعة | ETL600P7LC 1KHL015000R0001 |
| الوصف | وحدة طرفية ناقل خط الطاقة الرقمية |
نظرة عامة على المنتج
| المعلمة | تفاصيل |
|---|---|
| رقم القطعة | ETL600P7LC 1KHL015000R0001 |
| اسم المنتج | طرفية ETL600 P7LC |
| تطبيق | اتصال ناقل خط الطاقة لإشارات الحماية، الحماية عن بعد، ونقل البيانات في المحطات الفرعية عالية الجهد |
| التوافق | يتكامل مع سلسلة ABB ETL600، يدعم IEC 61850 والبروتوكولات القديمة لأتمتة المحطات الفرعية |
| وظيفة | يوفر التضمين الرقمي، التعدد، والإرسال عبر خطوط الطاقة للإشارة والتحكم عن بعد الموثوق |
المواصفات الوظيفية
| المعلمة | تفاصيل |
|---|---|
| النوع | طرفية PLC رقمية مع تكوين قناة منخفضة |
| نطاق التردد | تردد الحامل من 30-500 كيلوهرتز، قابل للبرمجة |
| القنوات | حتى 3 قنوات APLC للصوت/البيانات/الحماية عن بعد |
| التضمين | تضمين الإزاحة الطورية الرقمية (PSK) للإرسال القوي |
| معدل البيانات | حتى 64 كيلوبت في الثانية لكل قناة |
| مزود الطاقة | 24-265 فولت تيار متردد/مستمر |
| نطاق درجة حرارة التشغيل | -25°C إلى +55°C |
| الأبعاد | 442 مم × 442 مم × 88 مم (تركيب في رف 19"، 2U) |
| الوزن | 10 كجم |
| التركيب | تركيب في رف 19" في خزانة المحطة الفرعية |
| تصنيف الحماية | IP20 |
| الامتثال للمعايير | IEC 61850، IEC 60255، معتمد بشهادة CE |
