Product Description

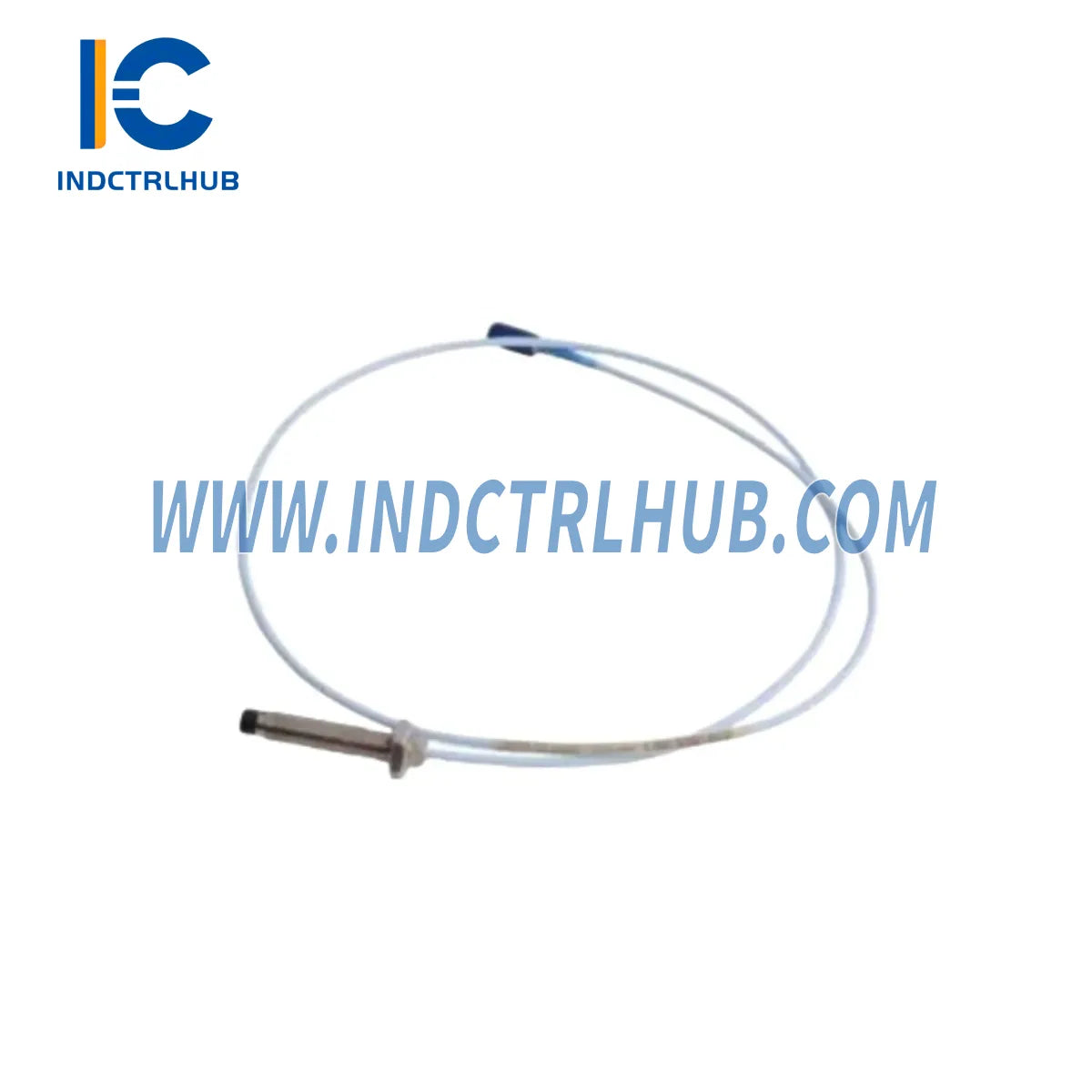

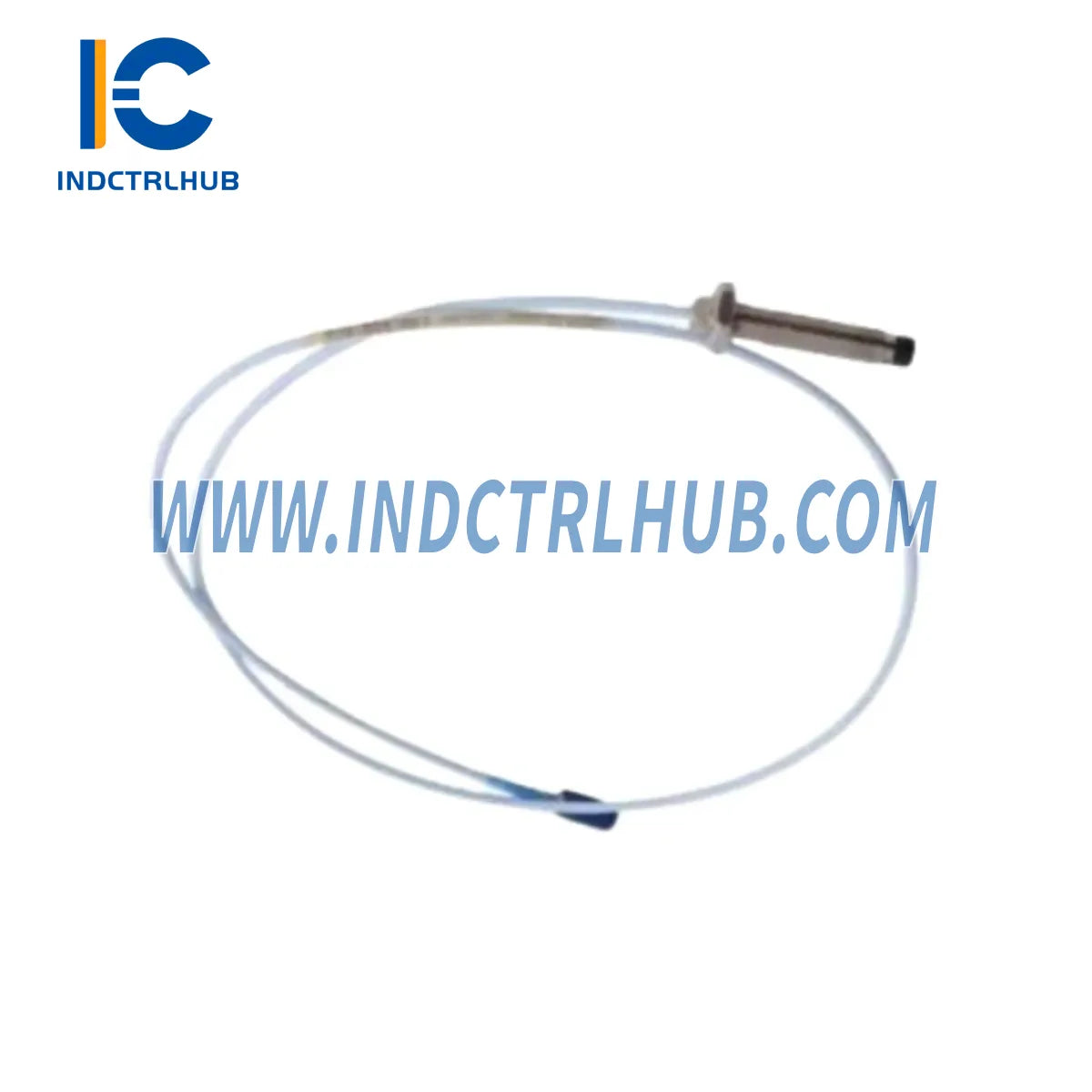

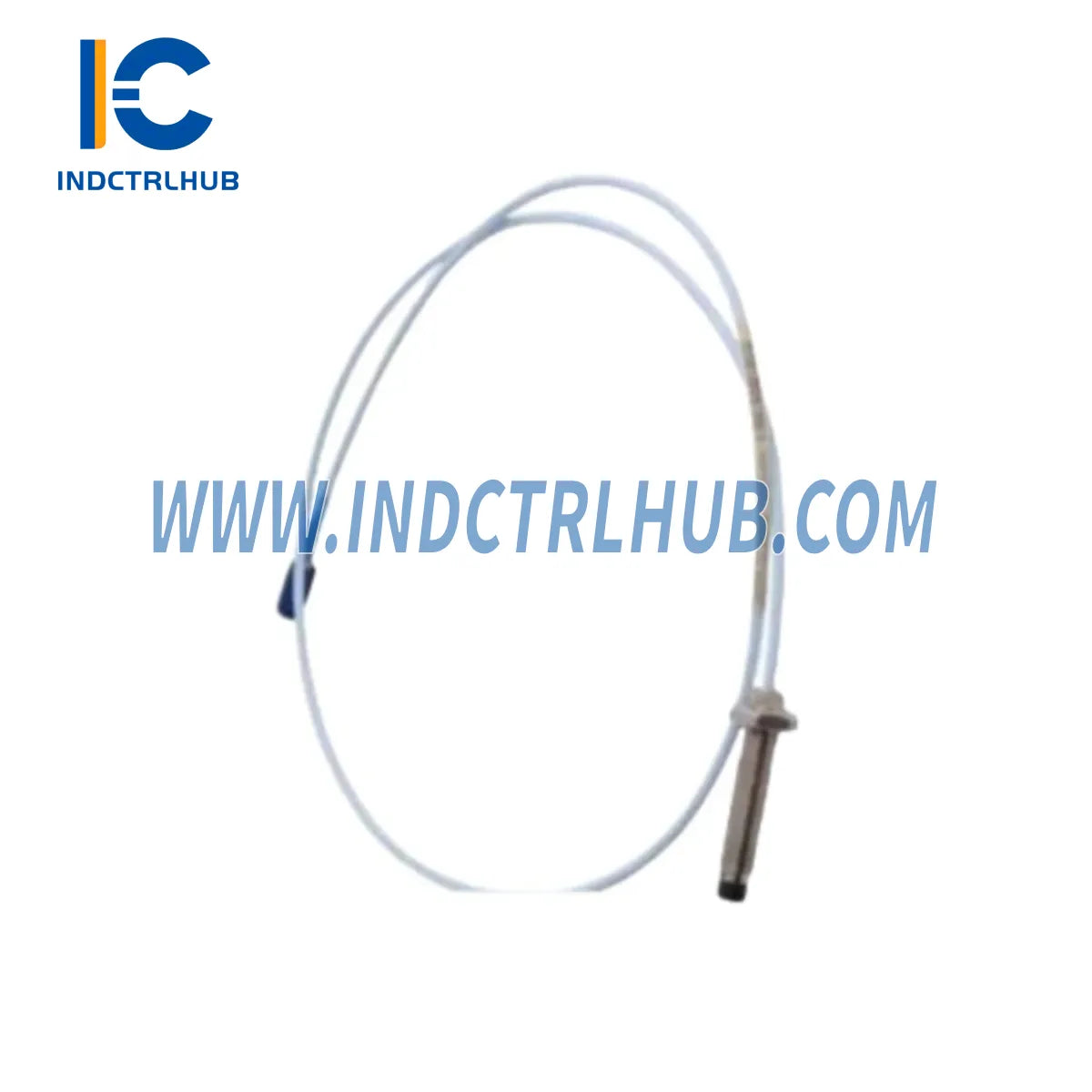

مجس قرب NSv متين بنتلي نيفادا 330904-09-17-05-01-05 للبيئات القاسية
بنتلي نيفادا 330904-09-17-05-01-05 هو مجس قرب NSv (غير تلامسي، سرعة واهتزاز) مصمم بدقة من سلسلة 3300 الشهيرة، مصمم لتقديم أداء لا مثيل له في أكثر البيئات الصناعية تطلبًا. مصمم للعمل المستمر في درجات حرارة عالية، واهتزازات قوية، وبيئات كيميائية عدوانية، هذا المجس هو الخيار الموثوق لمهندسي الاعتمادية في قطاعات النفط والغاز والبتروكيماويات والتعدين حول العالم.
على عكس مجسات القرب القياسية، تم تصميم 330904-09-17-05-01-05 مع متانة صناعية في جوهرها ¡ª تقدم استشعار تيار إيدي مستقر، وبناء كابل قوي، وتوافق كامل مع نظام مراقبة بنتلي نيفادا 3300. سواء تم نشره في منطقة مصنفة من الفئة 1 أو في تطبيق تعدين أعماق، يوفر هذا المجس سلامة الإشارة التي تعتمد عليها أنظمة الأمان الخاصة بك.
جدول المواصفات المتينة
| المعلمة | المواصفات |
|---|---|
| الطراز / رقم المنتج | 330904-09-17-05-01-05 |
| السلسلة | بنتلي نيفادا 3300 NSv |
| تقنية الاستشعار | تيار إيدي (غير تلامسي) |
| طول المجس | 9 إنش (229 مم) |
| طول الكابل | 17 قدم (5.18 متر) |
| حجم الخيط | M8 × 1.0 |
| درجة حرارة التشغيل | -35 درجة مئوية إلى +177 درجة مئوية |
| تصنيف الحماية | IP67 ¡ª مقاوم للغبار والماء |
| تصنيف المنطقة الخطرة | متوافق مع المنطقة 1 / المنطقة 2 |
| إشارة الإخراج | -18 فولت تيار مستمر اسمي (نظام 3300) |
| التوافق | مراقبات سلسلة بنتلي نيفادا 3300 |
| بلد المنشأ | الولايات المتحدة |
| الضمان | ? ضمان لمدة 12 شهرًا متضمن |
حلول الحماية الشاملة
في عمليات النشر في المناطق الخطرة من الفئة 1 والفئة 2، 330904-09-17-05-01-05 يجب دمج مجس القرب ضمن سلسلة مراقبة محمية بالكامل. تبدأ سلامة الإشارة من طرف المجس وتمتد عبر كل مكون في الحلقة. للحصول على بنية أمان كاملة للبيئة الخطرة، يجب إقران هذا الوحدة مع المكونات الصناعية المكملة التالية:
- ?? بنتلي نيفادا 1034549-40 عازل جلفاني مزدوج ¡ª يوفر عزلًا جلفانيًا أساسيًا بين إشارة المجس ونظام المراقبة، مما يمنع دوائر الأرض ويحمي من ارتفاعات الجهد العابرة في المناطق الخطرة من الفئة 1.
- ??? وحدة الإدخال/الإخراج للتأريض Bently Nevada 3500/04 136719-01 ¡ª ضرورية للتأريض الآمن في المناطق الخطرة المصنفة؛ تضمن أن نظام 3300 NSv يفي بمتطلبات التأريض IEC 60079. في عمليات النشر في المنطقة 2، يجب دمج هذه الوحدة مع مجس القرب للحفاظ على الامتثال على مستوى النظام.
- ??? هيكل رف نظام Bently Nevada 3500/05 بقياس 19 بوصة ¡ª هيكل الرف بقياس 19 بوصة الذي يستوعب وحدات المراقبة 3300/3500؛ يوفر العمود الفقري الهيكلي لنظام مراقبة الاهتزاز في غرف التحكم والحاويات الميدانية.
- ?? مقياس تسارع صناعي Bently Nevada 23732-01 ¡ª يُستخدم جنبًا إلى جنب مع مجس القرب لتحليل الاهتزازات بشكل شامل؛ يلتقط مقياس التسارع الاهتزازات الهيكلية عالية التردد بينما يراقب مجس القرب إزاحة العمود.
- ?? وحدة نظام السلامة HIMA TZN124-EX ¡ª دمج هذه الوحدة المعتمدة من SIL لإنشاء نظام أمان آلي كامل (SIS) حول حلقة مراقبة مجس القرب، مما يضمن الإيقاف التلقائي عند حدوث إنذارات في بيئات النفط والغاز والتعدين.
- ? مزود طاقة صناعي ABB SD833 بجهد 24 فولت تيار مستمر وقدرة 240 واط ¡ª يوفر طاقة نظيفة ومنظمة بجهد 24 فولت تيار مستمر لنظام السائق/المراقبة 3300 NSv؛ ضروري للحفاظ على دقة الإشارة في البيئات الصناعية ذات الضوضاء الكهربائية.
- ?? وحدة تزويد الطاقة ABB 1MRS050639 بجهد 240 فولت ¡ª وحدة إدخال طاقة تيار متردد زائدة للتركيبات ذات التوافر العالي حيث يكون التشغيل المستمر أمرًا لا يمكن التفاوض عليه.
- ??? لوحة تحكم HMI الصناعية ABB CDP312R – واجهة المشغل لعرض بيانات مجس القرب في الوقت الحقيقي؛ تتيح تعديل المعلمات في الموقع وتأكيد الإنذارات دون الحاجة للوصول عن بُعد.
التطبيق في البنية التحتية الحرجة
يتم نشر مجس القرب Bently Nevada 330904-09-17-05-01-05 في أكثر قطاعات البنية التحتية الحرجة تطلبًا في العالم:
- ??? النفط والغاز – المنبع والوسطى: يُركب على قطارات الضواغط، وتوربينات الغاز، والمضخات الطردية عند رؤوس الآبار ومحطات تعزيز خطوط الأنابيب. في المناطق المصنفة Zone 1 حيث قد تتواجد أجواء غازية قابلة للاشتعال، يضمن البناء المتين لهذا المجس وتوافقه مع العوازل الجلفانية مراقبة آمنة ومستمرة للعمود دون خطر الاشتعال.
- ?? عمليات البتروكيماويات والمصافي: يُستخدم على مضخات تغذية المفاعلات، وضواغط الغاز المتشقق، ومولدات توربينات البخار. مقاومة المجس للأبخرة الكيميائية وعمليات التشغيل بدرجات حرارة عالية تجعله مثاليًا للبيئات التي تفشل فيها الحساسات العادية خلال أشهر.
- ?? التعدين ومعالجة المعادن: يُستخدم على محركات مطاحن الكرات، وصناديق التروس الناقلة، وأعمدة مضخات الملاط في عمليات التعدين تحت الأرض والتعدين السطحي. تصنيف IP67 يحمي من دخول الغبار ورش الماء في بيئات المعالجة الرطبة، بينما يتحمل الكابل المتين الاحتكاك الميكانيكي من معدات التعدين.
- ?? توليد الطاقة: يراقب انحراف العمود والاهتزاز الشعاعي على توربينات البخار ومولدات توربينات الغاز في محطات الطاقة، موفرًا إنذارًا مبكرًا لتآكل المحامل واختلال التوازن في الدوار قبل حدوث فشل كارثي.
الأسئلة الشائعة حول الأمان والجودة
- س: ماذا تغطي ضمانة الـ 12 شهرًا للرقم 330904-09-17-05-01-05؟
- أ: تغطي ضمانتنا لمدة 12 شهرًا عيوب التصنيع، وفشل المكونات المبكر تحت ظروف التشغيل العادية، وانحرافات إشارة الإخراج خارج المواصفات المنشورة. تتم معالجة مطالبات الضمان خلال 5 أيام عمل، مع شحن وحدات الاستبدال من مستودعاتنا لتقليل وقت التوقف عن العمل.
- س: هل النموذج 330904-09-17-05-01-05 معتمد للاستخدام في المناطق الخطرة وفق ATEX / IECEx؟
- ج: تم تصميم سلسلة Bently Nevada 3300 NSv للاستخدام في المناطق المصنفة الخطرة. نوصي بالتحقق من علامات الشهادات المحددة على الوحدة مقابل متطلبات تصنيف المنطقة في موقعك (المنطقة 1/المنطقة 2 للغاز، المنطقة 21/المنطقة 22 للغبار). اتصل بفريقنا الفني للحصول على وثائق الشهادة.
- س: كيف أتحقق من أصالة وجودة هذا المسبار القريب؟
- ج: جميع الوحدات التي يتم الحصول عليها من خلال Industrial Control Hub تخضع لفحص وارد يشمل التحقق من الأبعاد، اختبار استمرارية الكابل، وفحوصات المقاومة وفقًا لمواصفات مصنع Bently Nevada. نوفر تقرير اختبار عند الطلب ووثائق تتبع كاملة.
- س: ما هو وقت التسليم للنموذج 330904-09-17-05-01-05؟
- ج: الوقت القياسي للتسليم هو من 3 إلى 7 أيام عمل للوحدات المتوفرة في المخزون. للحالات العاجلة في سيناريوهات إيقاف تشغيل النفط والغاز، اتصل بنا مباشرة لخيارات الشحن السريع. نحن نحافظ على مخزون استراتيجي من مجسات 3300 NSv ذات الطلب العالي لدعم حالات الصيانة الطارئة.
- س: هل يمكن استخدام هذا المسبار كبديل مباشر لمجسات القرب الأخرى من سلسلة 3300؟
- ج: النموذج 330904-09-17-05-01-05 متوافق أبعادياً وكهربائياً مع مجسات Bently Nevada 3300 NSv الأخرى ذات نفس حجم الخيط وتكوين طول الكابل. تحقق دائمًا من توافق كابل التمديد والسائق/المراقب قبل التثبيت. يمكن لمهندسينا المساعدة في التحقق من المراجع المتقاطعة.
- س: ما هي معايير الامتثال التي تنطبق على نظام مسبار القرب هذا؟
- ج: تم تصميم نظام Bently Nevada 3300 NSv وفقًا لمعايير API 670 (أنظمة حماية الآلات)، IEC 60079 (الأجواء القابلة للانفجار)، وISO 10816/ISO 20816 (الاهتزاز الميكانيكي). هذه المعايير هي المرجع لحماية الآلات الدوارة في صناعات النفط والغاز وتوليد الطاقة.
