حل استبدال/ترقية Bently Nevada 330180-X1-05 MOD:145347-05 لسلسلة 3300 XL — انتقال سلس مضمون

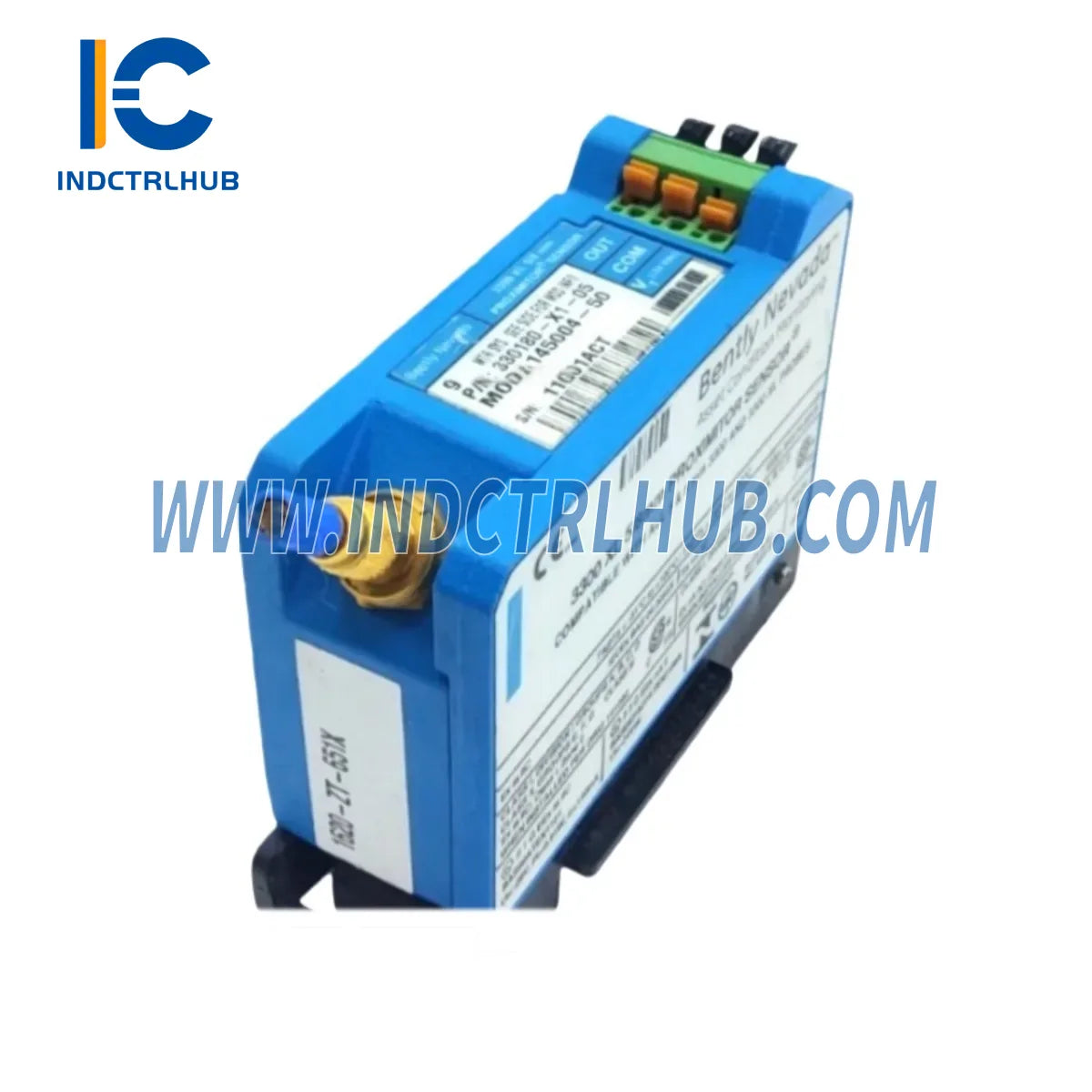

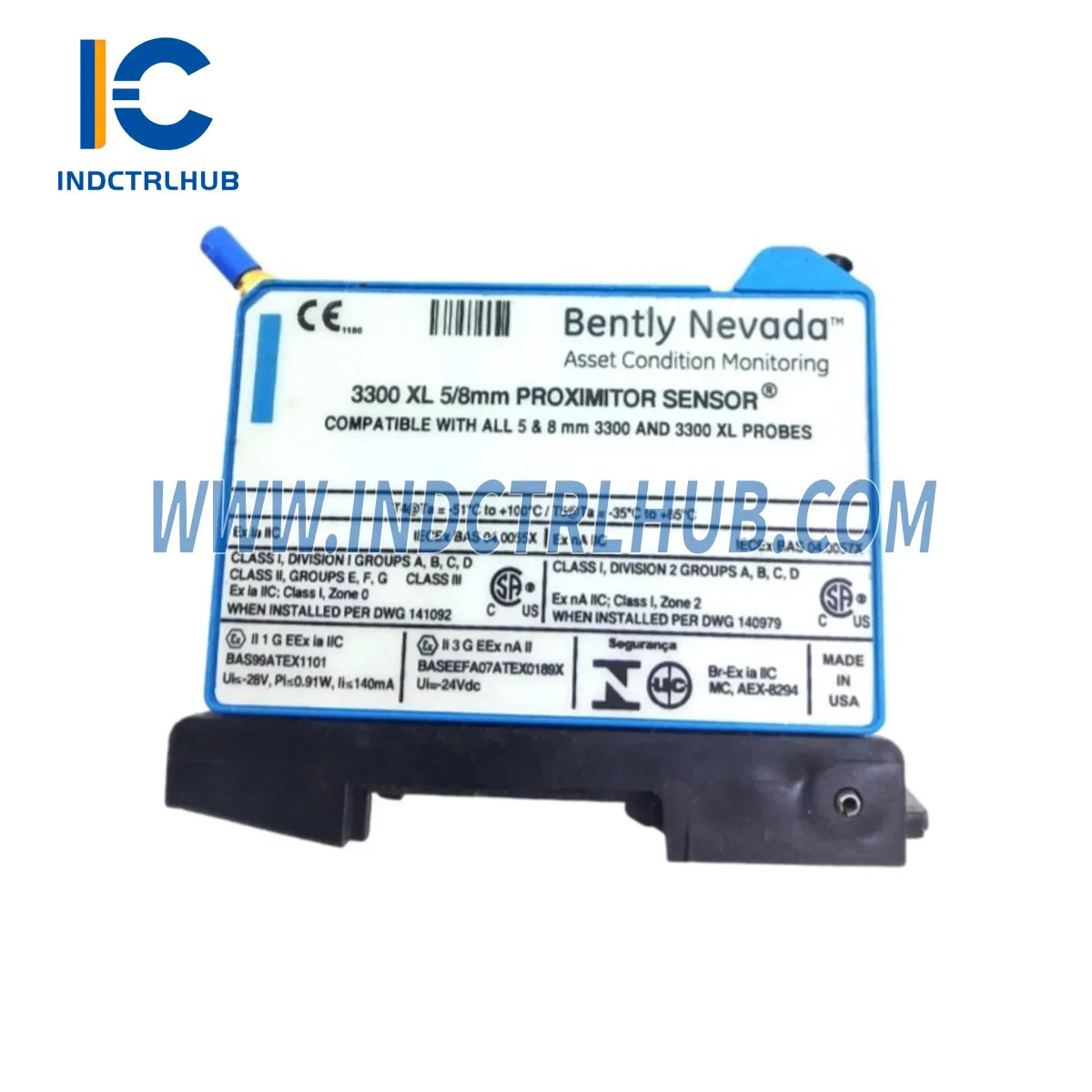

يعد Bently Nevada 330180-X1-05 MOD:145347-05 مسبار قرب دقيق مصمم لنظام قياس التيار الدوامي لسلسلة 3300 XL. تم تصميمه كبديل معتمد للتبديل السلس، حيث يقضي هذا الجهاز على فترات التوقف المكلفة من خلال توفير توافق كامل مع التركيبات القديمة لسلسلة 3300 XL مع الالتزام بمعايير مراقبة الاهتزاز الحديثة. سواء كنت تقوم بترقية البنية التحتية القديمة أو استبدال حساس معطل أثناء الحملة، يضمن هذا المسبار بقاء نظام حماية الآلات الخاص بك متصلاً دون الحاجة لإعادة التكوين.
مثالي لتطبيقات الآلات الدوارة في صناعات النفط والغاز وتوليد الطاقة والبتروكيماويات، يوفر 330180-X1-05 MOD:145347-05 خرج جهد فجوة مستقر، وحساسية متسقة، وقياس اهتزاز شعاعي موثوق — جميعها معلمات حاسمة لسلامة المصنع المستمرة.
جدول مقارنة التوافق
| المعلمة | النموذج القديم (330180-X1-05) | الترقية: 330180-X1-05 MOD:145347-05 |
|---|---|---|
| توافق السلسلة | سلسلة 3300 XL | 3300 XL (متوافق بالكامل مع الإصدارات السابقة) |
| الحساسية | 7.87 مللي فولت/ميكرومتر (200 مللي فولت/ميل) | 7.87 مللي فولت/ميكرومتر (200 مللي فولت/ميل) |
| نطاق جهد الفجوة | -2 فولت تيار مستمر إلى -18 فولت تيار مستمر | -2 فولت تيار مستمر إلى -18 فولت تيار مستمر |
| درجة حرارة التشغيل | -35°C إلى +177°C | -35°C إلى +177°C |
| نوع الموصل | موصل BNC قياسي | موصل BNC قياسي (تشغيل فوري) |
| الضمان | يختلف | 12 شهرًا |
| إصدار الوحدة | القاعدة | MOD:145347-05 (تحسين الحماية من التداخل الكهرومغناطيسي) |
حلول الترقية السلسة
عند ترحيل نظام 3300 XL الخاص بك إلى 330180-X1-05 MOD:145347-05، يتطلب التحديث الكامل والموثوق التحقق من توافق المكونات المجاورة. فيما يلي الوحدات والمراقبات الرئيسية التي يجب مراجعتها أو استبدالها بالتوازي لضمان سلامة النظام:
- ✅ جهاز مراقبة القرب (4 قنوات): تأكد من أن رفك يعمل بوحدة إدخال/إخراج متوافقة. يوفر جهاز مراقبة القرب Bently Nevada 3500/40M | وحدة إدخال/إخراج الاهتزاز ذات 4 قنوات تكييف إشارة مباشر لمخرج مسبار 330180-X1-05.
- ✅ وحدة الإدخال/الإخراج القريبة/الزلازل: للتركيبات التي تجمع بين مدخلات القرب والزلازل، يجب أن يكون جهاز مراقبة الاهتزاز Bently Nevada 3500/42M 176449-02 | وحدة القرب والزلازل ذات 4 قنوات على إصدار البرنامج الثابت 2.x أو أعلى لقبول إشارات مسبار MOD:145347-05.
- ✅ الإنهاءات الداخلية للإدخال/الإخراج: إذا كان رفك يستخدم إنهاءات داخلية، تحقق من تركيب وحدة الإدخال/الإخراج Bently Nevada 3500/42M 128240-01 Prox/Seismic مع إنهاءات داخلية بشكل صحيح وشدها لمنع فقدان الإشارة أثناء تبديل المجس.
- ✅ وحدة الإدخال/الإخراج Prox/Velomitor: يجب على التركيبات المختلطة للمستشعرات التأكد من تحديث تعيينات القنوات في وحدة الإدخال/الإخراج Bently Nevada 3500/42M 140471-01 Prox/Velom | 4 قنوات لتعكس خط الأساس لجهد فجوة المجس الجديد.
- ✅ مراقب درجة الحرارة: أثناء استبدال مجس القرب، من الممارسات الجيدة التحقق في نفس الوقت من قراءات الثرموقبل عبر مراقب درجة الحرارة Bently Nevada 3500/61 | مسجل RTD/TC بست قنوات لاستبعاد الشذوذات الحرارية في المحمل التي قد تكون تسببت في فشل المجس الأصلي.
- ✅ مراقب الضغط الديناميكي: لتطبيقات الضاغط، يجب إعادة معايرة مراقب الضغط الديناميكي Bently Nevada 3500/64M 140734-05 بعد ترقية مجس القرب للحفاظ على دقة ارتباط بيانات النبض.
- ✅ بوابة الاتصال: بعد إكمال ترحيل الأجهزة، حدّث تكامل DCS الخاص بك عبر بوابة الاتصال Bently Nevada 3500/92 136180-01 | إيثرنت Modbus TCP/IP لدفع تكوين علامة المجس الجديد إلى نظام SCADA الخاص بك.
أسئلة شائعة حول إرشادات التحديث
س1: هل MOD:145347-05 330180-X1-05 هو بديل مباشر للتوصيل والتشغيل لـ 330180-X1-05 الأصلي؟
نعم. تحافظ مراجعة MOD:145347-05 على نفس هندسة الموصل (BNC)، وخيارات طول الكابل، ومواصفات الحساسية. لا يلزم إعادة توصيل الأسلاك. فقط افصل المجس القديم، وثبت الوحدة الجديدة على نفس مسافة الفجوة (عادة 1.0–1.5 مم من الهدف)، وتحقق من جهد الفجوة باستخدام مقياس متعدد قبل إعادة تشغيل الجهاز.
س2: هل أحتاج إلى إعادة تكوين شاشة سلسلة 3500 بعد استبدال المجس؟
في معظم الحالات، لا. تخزن أجهزة المراقبة 3500/40M و3500/42M تكوين المجس في ذاكرة غير متطايرة. ومع ذلك، إذا تعرض المجس الأصلي للتلف بسبب دائرة قصيرة، نوصي بإجراء اختبار ذاتي كامل للقناة عبر برنامج System 1 للتأكد من أن مقاومة الإدخال لوحدة الإدخال/الإخراج ضمن المواصفات قبل إعادة التشغيل.
س3: ما هو الحد الأدنى للفجوة للـ 330180-X1-05 MOD:145347-05 على هدف فولاذي؟
النطاق الخطي الموصى به هو من 0.25 مم إلى 2.54 مم (10 إلى 100 ميل) على فولاذ AISI 4140. للمواد الهدف غير القياسية (الفولاذ المقاوم للصدأ، سبائك التيتانيوم)، يجب تطبيق عامل تصحيح المادة. تواصل مع فريقنا الفني للحصول على استشارة مجانية لتصحيح المادة.
س4: هل يمكن استخدام هذا المجس في التركيبات في المناطق الخطرة (ATEX/IECEx)؟
الـ 330180-X1-05 MOD:145347-05 مناسب للاستخدام في المناطق الخطرة من المنطقة 1 والمنطقة 2 عند اقترانه بحاجز زينر معتمد أو عازل جلفاني. يرجى تأكيد متطلبات الشهادة المحلية قبل التركيب. الوثائق متاحة عند الطلب.
س5: كيف أتحقق من أن الفجوة بين المجس والهدف صحيحة بعد التركيب؟
مع توقف الجهاز، قم بتوصيل مقياس فولتية مستمر معاير بمخرج المجس. اضبط الفجوة بين المجس والهدف حتى يظهر المخرج بين -10 فولت و -11 فولت (منتصف النطاق الخطي). ثبت المجس في مكانه وأعد التحقق بعد أول دورة حرارية.
ضمان الجودة
كل Bently Nevada 330180-X1-05 MOD:145347-05 يتم توريده من Industrial Control Hub مدعوم بضمان شامل لمدة 12 شهرًا من تاريخ الشحن. يغطي ضماننا:
- ✔ عيوب التصنيع وفشل المكونات تحت ظروف التشغيل العادية
- ✔ دعم فني مجاني عبر البريد الإلكتروني والهاتف طوال فترة الضمان
- ✔ يتم إرسال وحدة بديلة خلال 5 أيام عمل بعد تأكيد طلب الضمان
- ✔ وثائق تتبع كاملة: تقارير الاختبار، شهادات المعايرة، وإقرار بلد المنشأ متاحة عند الطلب
- ✔ خيارات ضمان ممتد (24 شهرًا) متاحة للطلبات الكبيرة — تواصل معنا للحصول على عرض سعر مخصص
لبدء طلب ضمان أو طلب وثائق فحص ما قبل الشحن، تواصل مع فريقنا مباشرة.
