Produk Oorsig
| Kategorie | Besonderhede |
|---|---|
| Vervaardiger | Woodward |

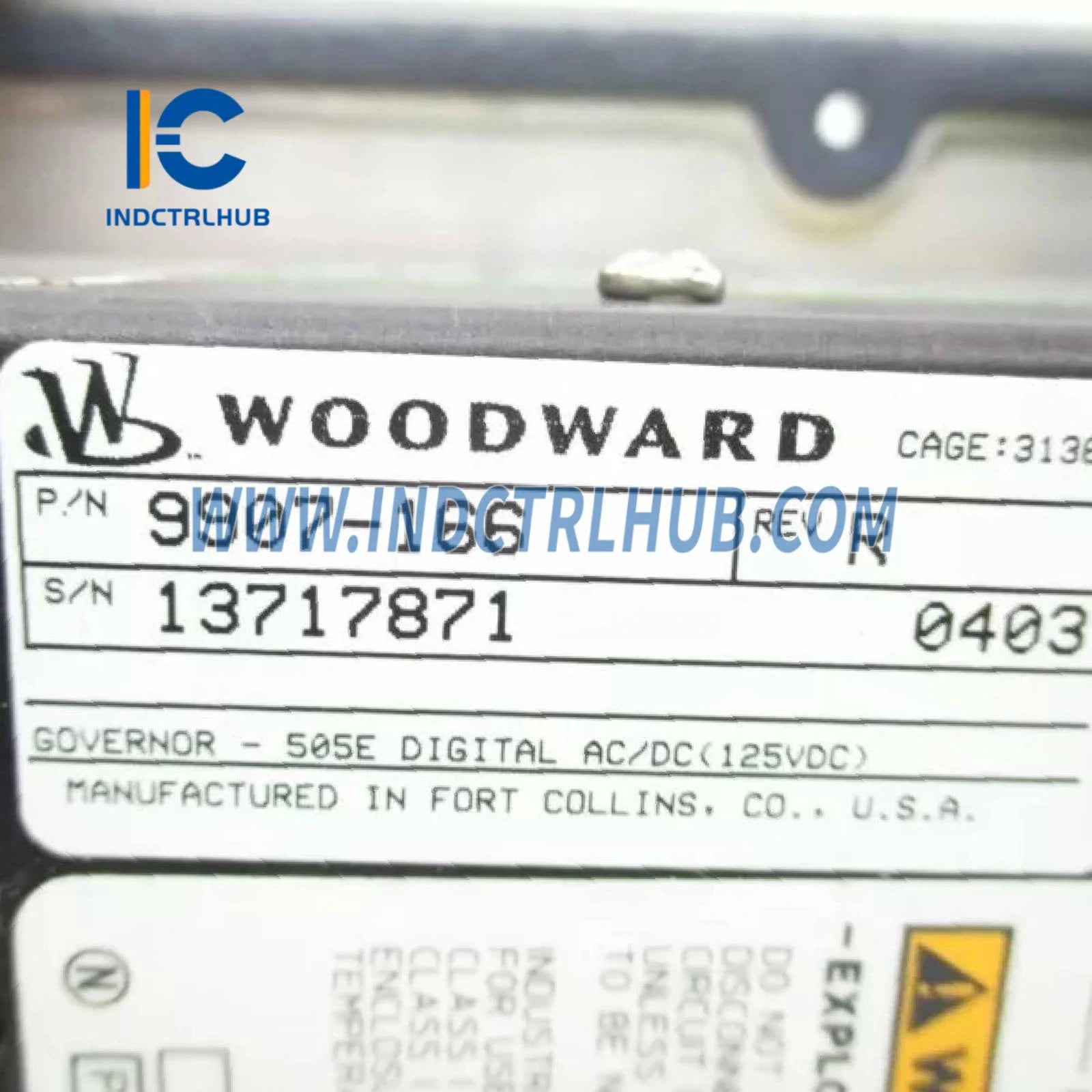

| Model-/Onderdelennommer | 9907-166 |
| Beskrywing | 505E Digitale Goewerneur ontwerp vir stoomturbinebeheer met ekstraksie en/of toelatingsvermoëns, met 'n 32-bit mikroverwerker |
| Sleutel Kenmerke | Veldprogrammeerbaar, AC/DC krag inset, ondersteun enkele of dubbele aktuators, Klas 1 Afdeling 2 gegradeer, vervang deur 505XT (8200-1311) |
Tegniese Spesifikasies
| Spesifikasie | Besonderhede |
|---|---|
| Model | 9907-166 |
| Produklyn | 505E Digitale Goewerneur |
| Kragingang | 88-132 VAC of 90-150 VDC |
| Insette | 16 kontak insette (4 toegewyde, 12 programmeerbare), 6 programmeerbare 4-20 mA stroom insette |
| Uitsette | 2 aktuatoruitsette (4-20 mA), 8 relaisuitsette, 6 programmeerbare 4-20 mA uitsette |

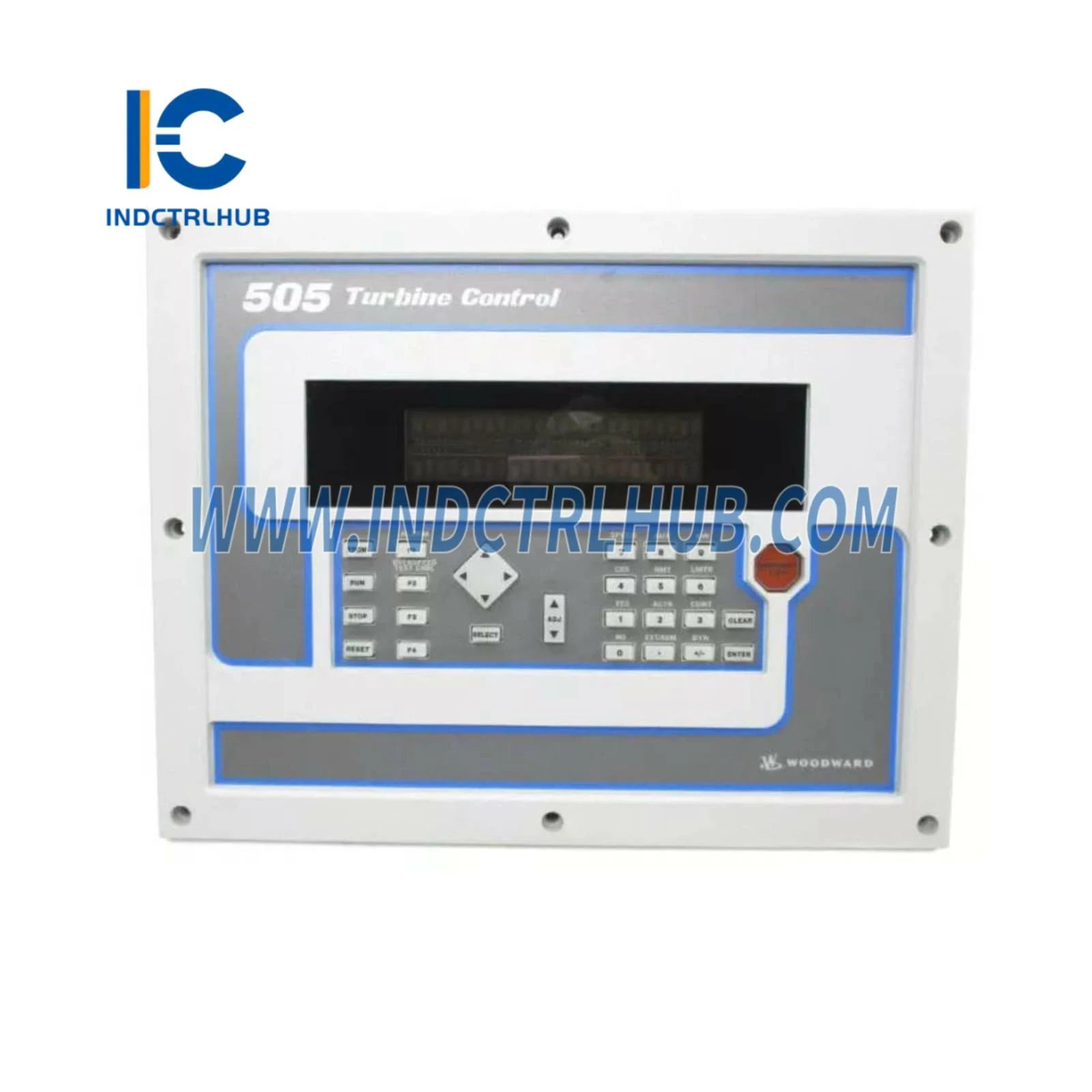

| Vertoning | Twee-lyn, 24-karakter-per-lyn operateurbeheer paneel |
| Bedryfstemperatuur | -25°C tot 65°C (-13°F tot 149°F) sonder omhulsel; -20°C tot 60°C (-4°F tot 140°F) met opsionele NEMA 4X omhulsel |
| Gewig | Ongeveer 4.5 kg (10 lbs) |
| Sertifisering | Klas 1, Afdeling 2, Groepe A, B, C, D; Klas 1, Sone 2, Groep IIC |
Eksterne Verbindingsopsies
| Verbindingstipe | Besonderhede |
|---|---|
| Ondersteunde Verbindings | Hardbedrade aktuator- en I/O-verbindinge via terminaalblokke; integreer met aanleg DCS via Modbus of diskrete seine |
Funksionele Kenmerke
| Kenmerk | Besonderhede |
|---|---|
| Turbienebeheer | Beheer stoomturbines met enkele ekstraksie en/of toelating met een of twee aktuators |
| Programmeerbaarheid | Veldkonfigureerbaar via geïntegreerde operateurbeheer paneel met menugedrewe sagteware |
| Diagnostiek | Eerste-uit afskakel-aanwyser, kritieke spoed vermyding, klepbeperkings, outo-begin volgorde |
| Opgraderingspad | Vervang deur volgende generasie 505XT (onderdeelnommer 8200-1311) |
Model en Konfigurasie
| Kategorie | Besonderhede |
|---|---|
| Basismodel | 9907-166 (505E Digitale Goewerneur, AC/DC krag, voorpaneelmontering) |
| Konfigurasie | Ontwerp vir selfstandige of DCS-geïntegreerde werking; ondersteun ekstraksie-/toelatingsstoomturbines |
