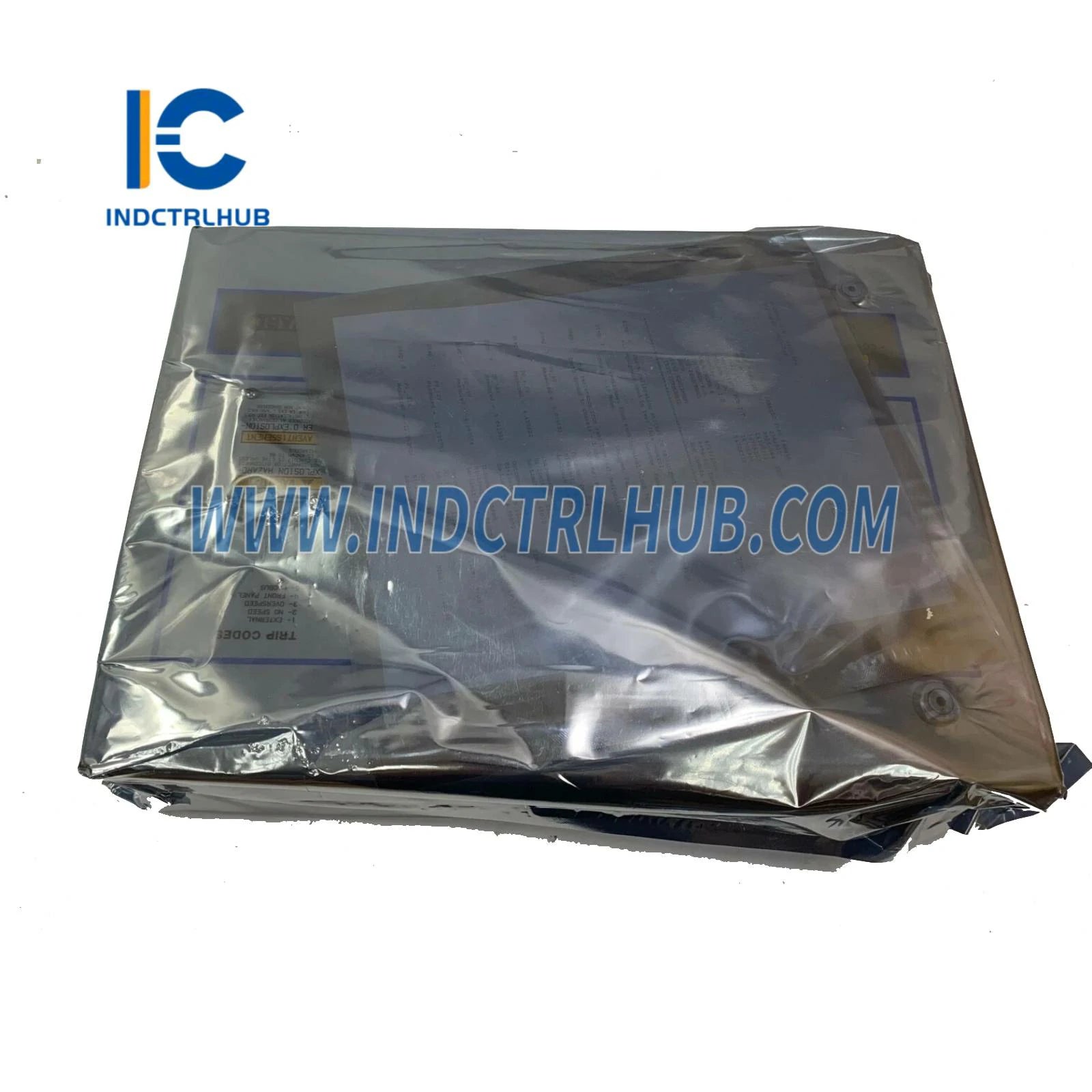

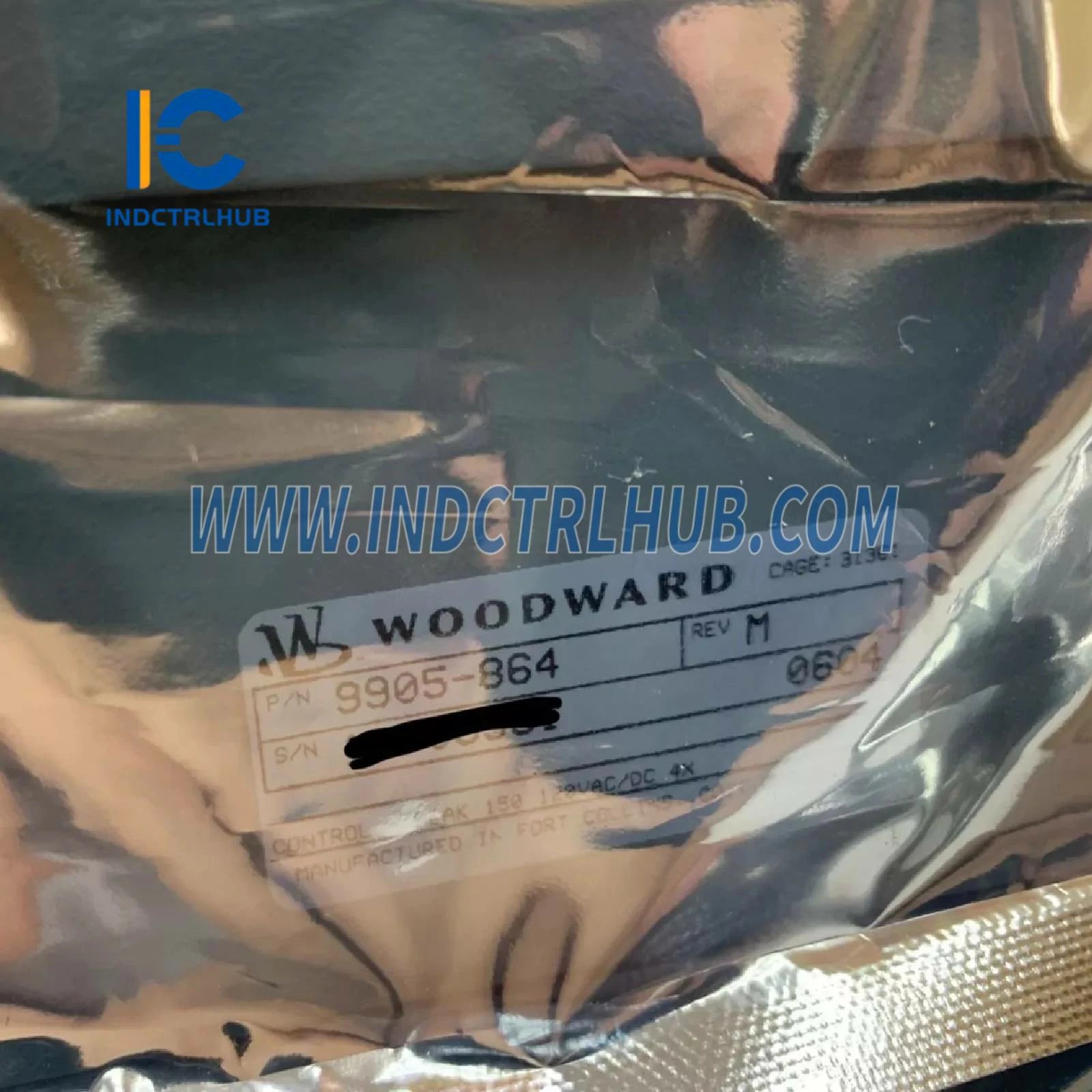

Woodward 9905-864 505 Digitale Turbienebeheer
Produk Oorsig
- Die Woodward 9905-864 is 'n 505 Digitale Turbienebeheer, ontwerp vir presiese beheer en monitering van stoomturbines in industriële toepassings soos kragopwekking, olie en gas, en prosesindustrieë. Hierdie mikroverwerker-gebaseerde beheereenheid is deel van Woodward se 505-reeks, wat gevorderde spoed-, las- en prosesbeheer bied vir enkelklep- of tweeklep-stoomturbines wat generatoren, pompe of kompressors aandryf. Die 505 bied geoutomatiseerde opstart, afskakeling, spoedbeheer, lasbeheer en beskermingsfunksies, met 'n gebruikersvriendelike koppelvlak vir konfigurasie en monitering. Die 9905-864 is 'n spesifieke variant van die 505, met 'n laagspanning-kragtoevoer (18–32 VDC) en moontlik spesifieke firmware-, hardewarekonfigurasies of sertifiserings in vergelyking met ander 505-modelle (bv. 9905-792, 8200-1300). Dit ondersteun integrasie met Woodward-aktuators en koppel met aanlegbeheerstelsels vir naatlose werking. Die 9905-864 beskik oor robuuste kommunikasieprotokolle en 'n stewige ontwerp vir betroubare werking in moeilike omgewings. Dit verskil van Woodward se kragopwekkersbeheer soos die EasyGen-reeks (bv. 8440-2179 EasyGen-3500XT, 8440-2050 EasyGen-3200-5), DSLC-reeks (bv. 9905-377, 8923-1262), EGCP-3-reeks (bv. 8444-1082), SPM-D2-reeks (bv. 8446-1048), SPM-A-reeks (bv. 9905-001K), 2301A-reeks (bv. 9905-463), MicroNet Plus (bv. 8800-1001), TG-13 (bv. 8516-050), Peak150-reeks (bv. 8200-176), ProAct-reeks (bv. 8237-2595), 723PLUS-reeks (bv. 8270-1013), EPG-stelsels (bv. 8290-195), elektroniese goewerneurs (bv. 8406-121), en aktuators (bv. 8408-921), met fokus op digitale beheer vir stoomturbines.
Tegniese Spesifikasies
- Die 9905-864 het die volgende spesifikasies gebaseer op bedryfsbronne en Woodward-dokumentasie:
| Spesifikasie | Besonderhede |
|---|---|
| Model/Deelnommer | 9905-864 |
| Vervaardiger | Woodward |
| Beskrywing | 505 Digitale Turbinebeheer vir Stoomturbines |
| Reeks | 505 |
| Funksie | Beheer stoomturbine spoed, las, en prosesparameters; bestuur opstart, afskakeling, en beskerming |
| Verwerker | Mikroverwerker-gebaseer (spesifieke argitektuur nie publiek gedetailleer nie) |
| Geheue | Flits: 16–32 MB (vir firmware en konfigurasie) RAM: 8–16 MB (vir runtime data) |
| Vertoning | Geïntegreerde operateurkoppelvlak met LCD (teksgebaseerd, 2-lyn of 4-lyn vertoning) |
| Insette | 8 analoogingange (4–20 mA, 0–5 V, konfigureerbaar vir druk, temperatuur) 16 diskrete ingange (24 VDC, bv., begin, stop, alarmherstel) 2 spoedingange (magnetiese oppikker of nabyheidsproewe, 1–30 kHz) 1 RTD-invoer (opsioneel, vir temperatuurmonitering) |
| Uitsette | 4 analooguitsette (4–20 mA vir aktuatorbeheer, monitering) 8 relaisuitsette (droë kontak, tot 250 VAC/5 A, vir alarms, afskakelings) 2 aktuatoruitsette (0–200 mA of 4–20 mA, vir enkel- of dubbele klepbeheer) |
| Kommunikasie-koppelvlakke | 2 seriële poorte (RS-232/RS-485, Modbus RTU) 1 CANopen-poort (vir Woodward-toestelle) Ethernet (opsioneel, Modbus TCP) USB (vir konfigurasie) |
| Beheermodusse | Spoedbeheer (isochronies of drup), lasbeheer, ekstraksiedrukbeheer, inlaatdrukbeheer, outomatiese begin/stop-volgordes |
| Redundansie | Nie-redunant nie (redunante konfigurasies vereis dubbele 505-eenhede) |
| Diagnostiek | Foutopsporing, gebeurtenislogboek (tot 500 gebeure), regstreekse data-trending, status-LED's, alarm-/afskakelingaanwysing |
| Verenigbaarheid | Woodward-aktuators (bv., CPC-II, EGB, ProAct, 8408-921), magnetiese oppikkers, druk-/temperatuursensors; koppelvlakke met sinkroniseerders (bv., DSLC, SPM-A), SCADA/DCS-stelsels |
| Kragvoorsiening | 18–32 VDC (laagspanning-model) |
| Kragverbruik | Ongeveer 20–40 W |
| Omgewingspesifikasies | Bedryfstemperatuur: -25°C tot +65°C (-13°F tot +149°F) Bergingstemperatuur: -40°C tot +85°C (-40°F tot +185°F) Relatiewe humiditeit: 5% tot 95% nie-kondenseer Vibrasie: IEC 60068-2-6 voldoenend Skok: IEC 60068-2-27 voldoen |
| Omhulsel | IP20 (vereis beheerkas); opsioneel IP54/66 met omhulsel |
| Afmetings | Ongeveer 356 mm (H) x 305 mm (B) x 76 mm (D) |
| Gewig | Ongeveer 3–4 kg |
| Montering | Paneel-gemonteer of chassis-gemonteer in beheerkas |
| Sertifiserings | CE, UL, CSA, mariene sertifiserings (bv., DNV, ABS, Lloyd’s Register); ATEX/IECEx Sone 2 (konfigurasie-afhanklik) |
