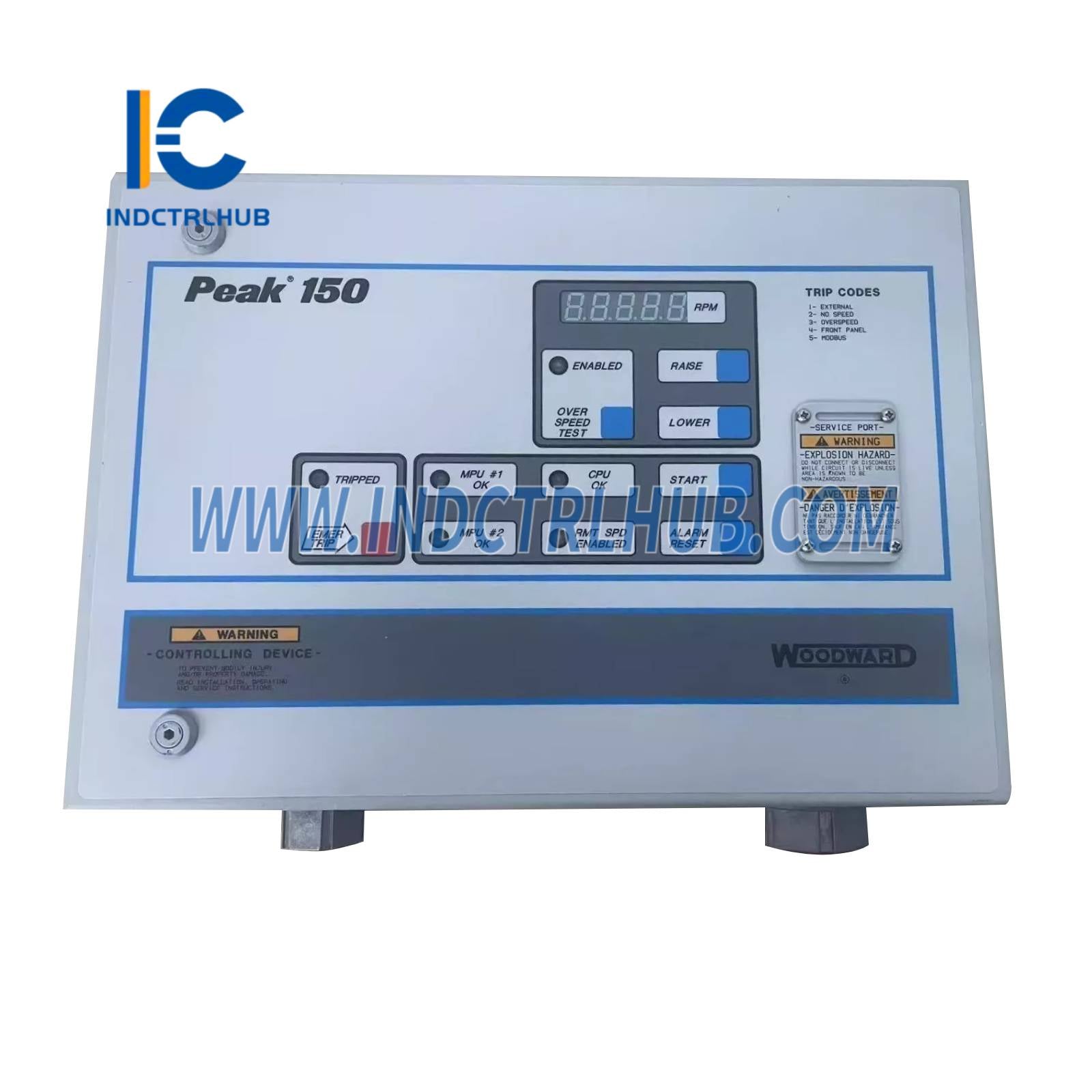

Woodward 9905-860 Peak 150 Digitale Beheer
- Vervaardiger: Woodward
- Model/Deelnommer: 9905-860
- Besonderhede: Peak 150 Digitale Beheer, 24 VDC, Modbus Kommunikasie, NEMA 4 Behuizing, vir Enkel-Klep/Enkel-Klep Rak API611 Stoomturbines
Oorsig
- Die Woodward 9905-860 is 'n Piek 150 digitale beheereenheid ontwerp vir klein enkelklep- of enkelklep-rak industriële stoomturbines wat voldoen aan API611-standaarde. Dit bied koste-effektiewe, mikroverwerker-gebaseerde beheer vir die begin, stop, beheer en beskerming van stoomturbines of turbo-uitbreiders wat kompressors, pompe of industriële waaiers aandryf. Die eenheid is geskik vir industriële, mariene en kragopwekkings-toepassings.
Tegniese Spesifikasies
| Spesifikasie | Besonderhede |
|---|---|
| Model | 9905-860 |
| Reeks | Piek 150 |
| Tipe | Digitale beheer vir stoomturbines |
| Kragvoorsiening | 18–32 VDC, ongeveer 5 W nominaal |
| Kommunikasie | Modbus RTU (RS-232 of RS-485) |
| Omhulsel | NEMA 4 (stof- en waterbestand) |
| Spoedinsette | 2 Magnetiese Opname-eenhede (MPUs), 1–15 Vrms, 200 Hz–15 kHz |
| Vertoning | 5-syfer LED-verligte spoedskerm |

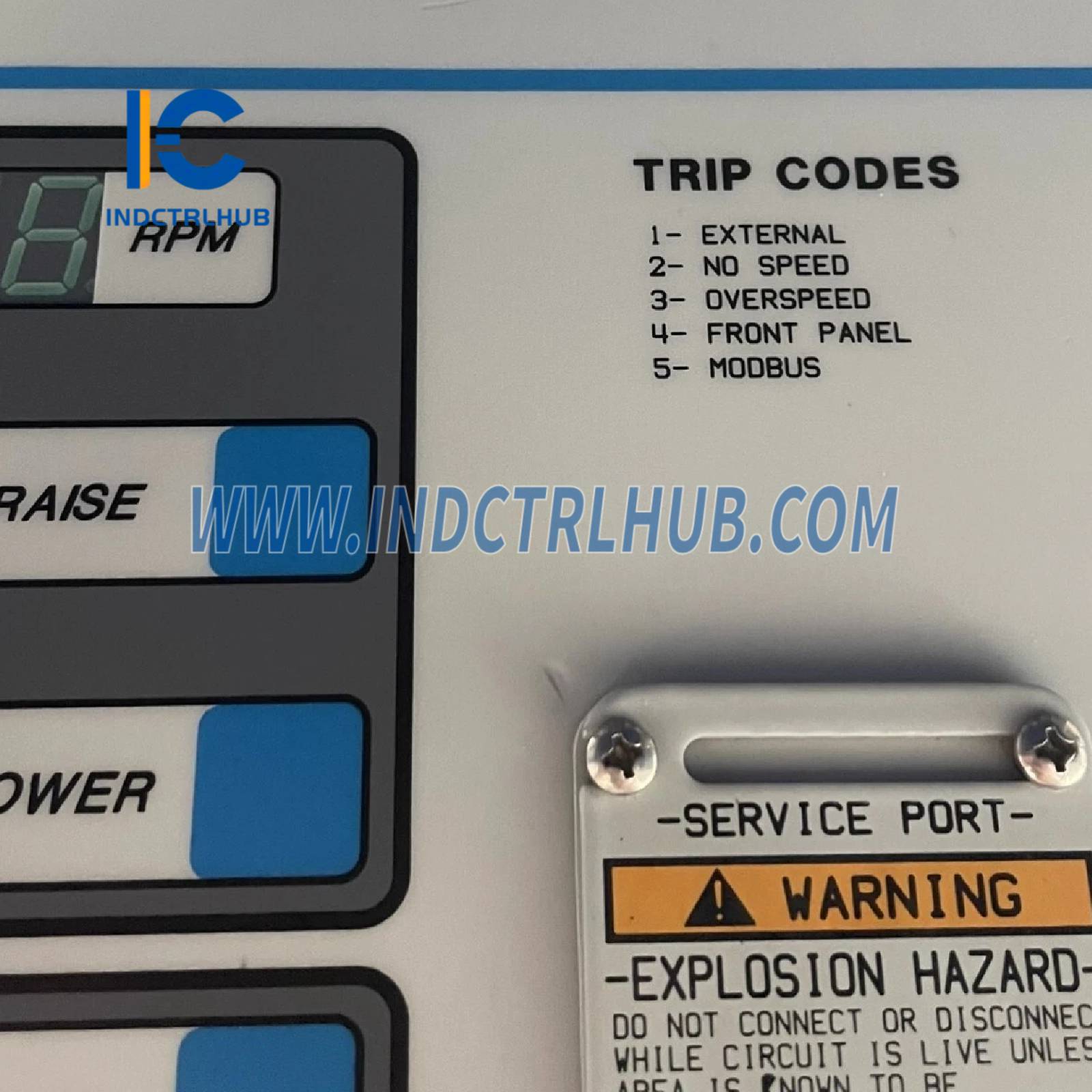

| Statusaanwysers | 6 LED-aanwysers (oorspoedtoets, CPU, afsluiting, ens.) |
| Beheer | 6 sleutelbordskakelaars (spoed-aanpassing, begin, noodstop, alarmherstel) |
| Analooguitsette | 1 kanaal, 4–20 mA (konfigureerbaar vir spoed, stelpunt, of las) |
| Diskrete Insette | 8 kanale, droë kontak of 24 VDC |
| Relaisuitsette | 4 kanale, Vorm C, 5 A by 250 VAC |
| Bedryfstemperatuur | -25°C tot +65°C (-13°F tot +149°F) |
| Bergingstemperatuur | -40°C tot +85°C (-40°F tot +185°F) |
| Relatiewe Vogtigheid | 5% tot 95%, nie-kondenseer |
| Vibrasie | 5 G, 10–500 Hz |
| Skok | 30 G piek |
| Afmetings | Ongeveer 305 mm x 254 mm x 102 mm (12 duim x 10 duim x 4 duim) |
| Gewig | Ongeveer 3.5 kg (7.7 lbs) |
| Montering | Paneel- of muurmontering |
| Sertifiserings | CE, UL/cUL (hangende vir sommige streke), API611 voldoenend |
| Stelsel Kompatibiliteit | Enkelklep-stoomturbines, Woodward-aktuators, Hand-Held Programmer (9905-292) |
