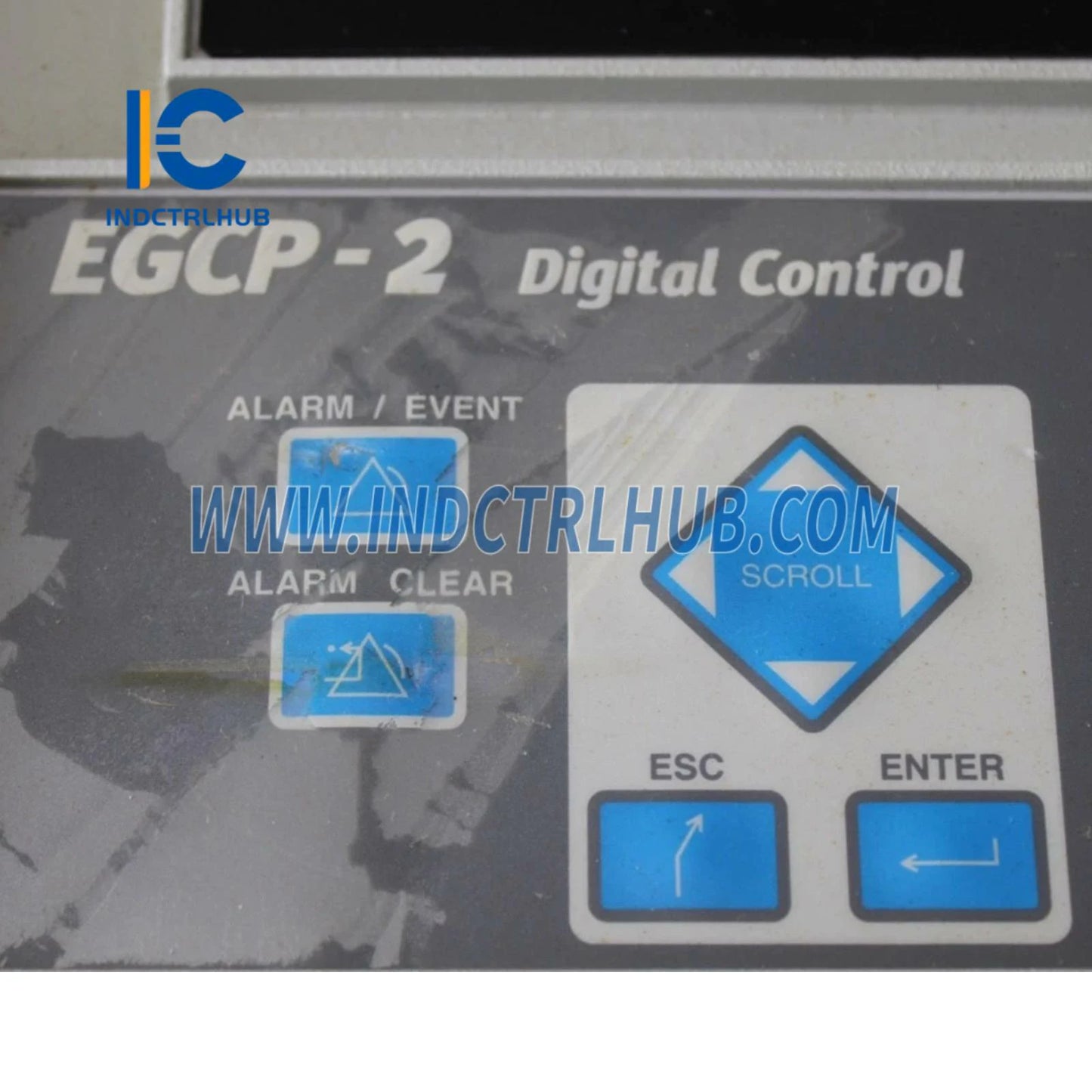

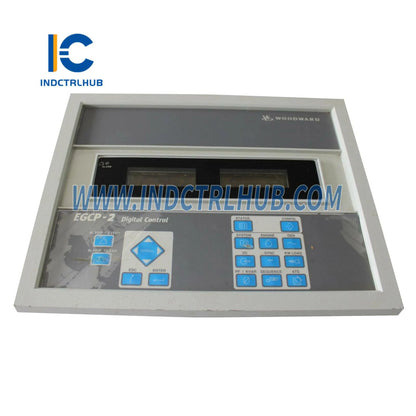

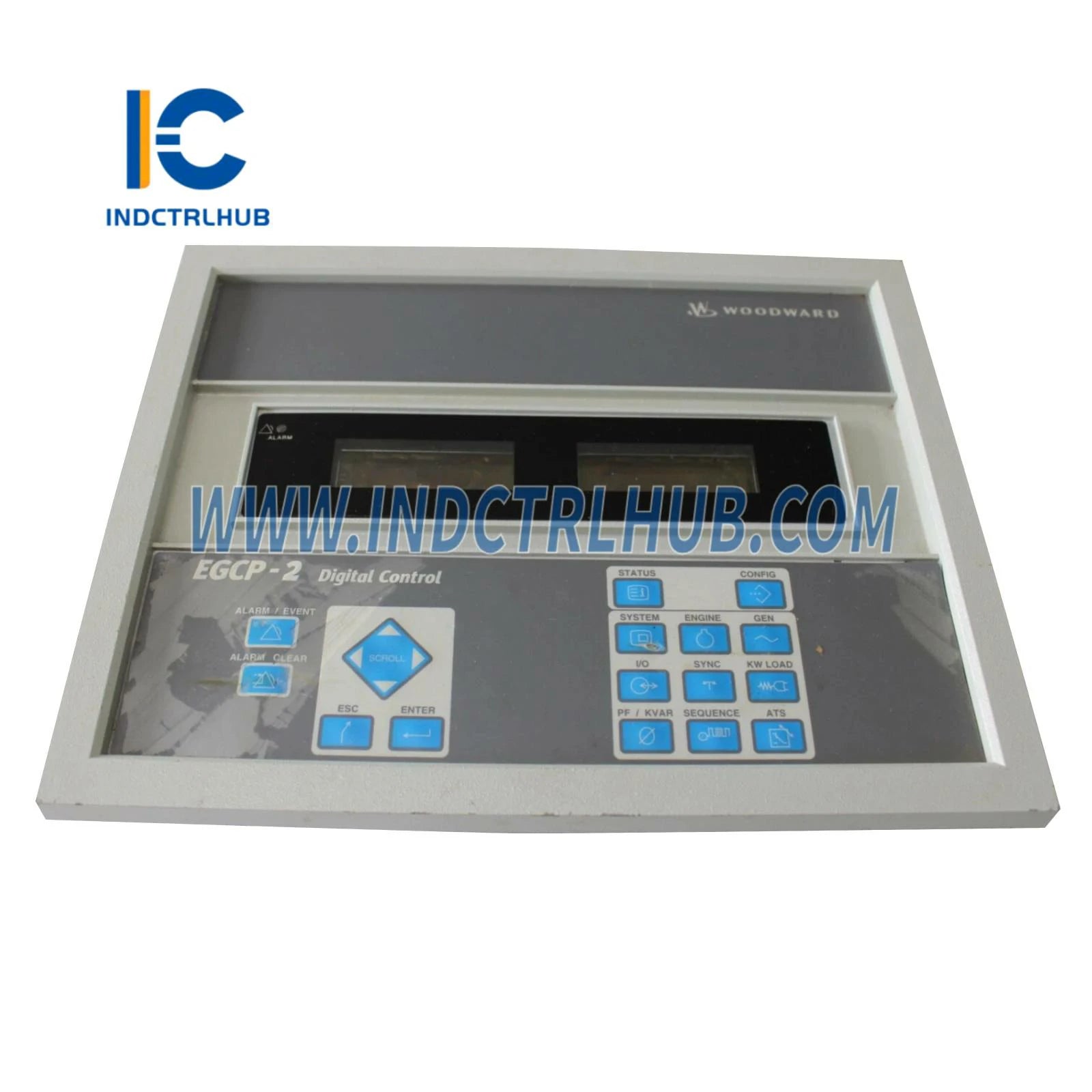

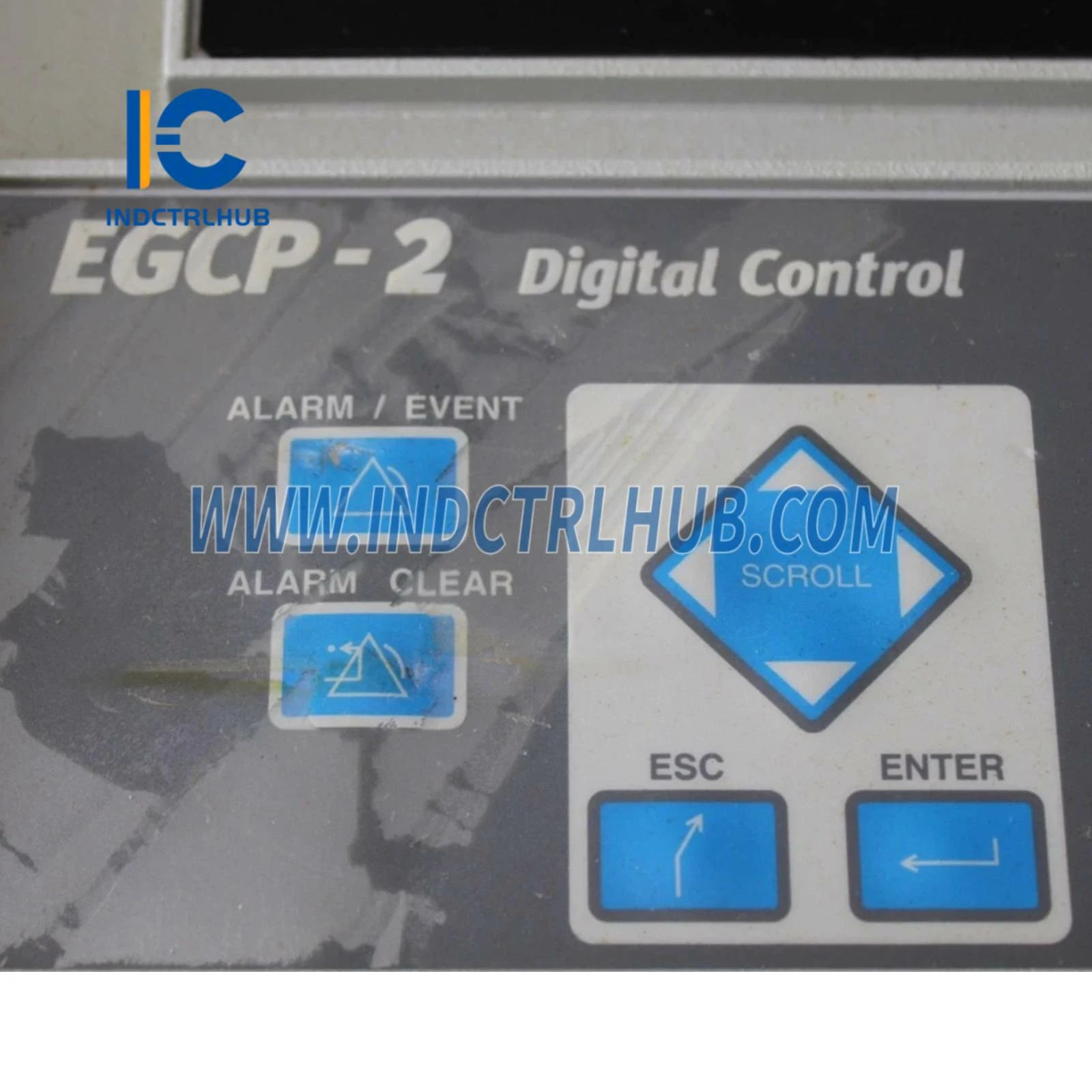

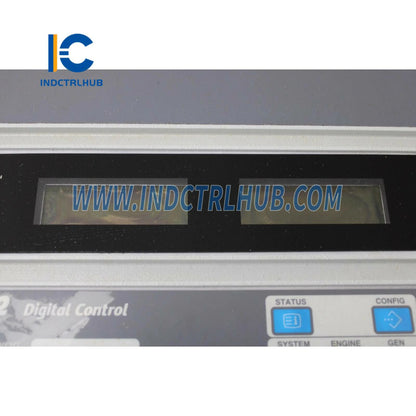

Woodward 8406-121 REV. H EGCP-2 Enjin Generatorbeheer
Woodward 8406-121 REV. H EGCP-2 Enjin Generatorbeheer
Manufacturer: Woodward

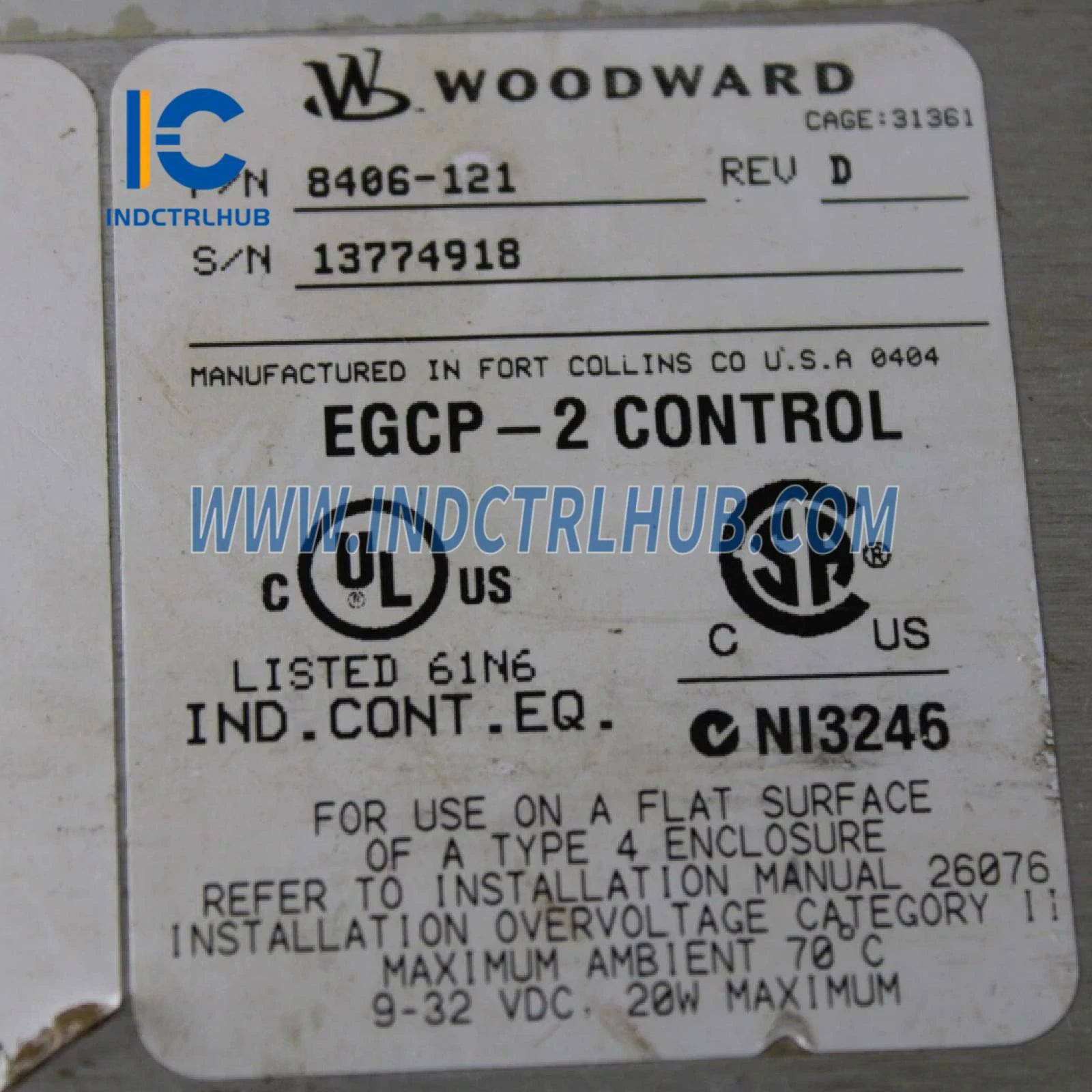

Product No.: 8406-121 REV. H
Condition:1000 in stock
Product Type: EGCP-2 Enjin Generaator Beheer
Product Origin: USA
Payment: T/T, Western Union
Weight: 2970g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Ondersteuning
- 30-dae Terugsendings
- Vinnige Versending
Woodward 8406-121 EGCP-2 Enjin Generator Beheerpakket
- Vervaardiger: Woodward
- Model/Deelnommer: 8406-121, Hersiening H
- Besonderheid: EGCP-2 Mikroverwerker-gebaseerde Generatorbeheer en Enjinbestuurspakket, 50_150 VAC PT Invoer, 9_32 VDC, vir Diesel- of Gasenjin Generatorstelle
Oorsig
- Die Woodward 8406-121 (Hersiening H) is ’n EGCP-2 Enjin Generator Beheerpakket ontwerp vir die outomatisering en beskerming van klein tot mediumgrootte diesel- of gasenjin-gebaseerde generatorstelle (tot 30,000 kW). Dit integreer met ’n outomatiese spanningsreguleerder en spoedbeheer vir omvattende generatorbestuur, en ondersteun afsonderlike of nutsparallele bedrywighede. ’n Netwerk van tot agt EGCP-2 eenhede kan onbewaakte generatorstelle beheer vir basislading, piekafknyping, of rugsteunkragtoepassings.
Tegniese Spesifikasies
| Spesifikasie | Besonderhede |
|---|---|
| Model | 8406-121, Hersiening H |
| Reeks | EGCP-2 |
| Soort | Mikroverwerker-gebaseerde Generatorbeheer |
| Kragtoevoer | 9_32 VDC (SELV), 13 W nominaal, 20 W maksimum |
| Invoer Stroomtoevoer | 1.08 A (12 V), 542 mA (24 V), 406 mA (32 V) |
| Potensiaaltransformator (PT) Insette | 4 insette, 50_150 VAC, 0.25 VA las, 40_70 Hz |
| Stroomtransformator (CT) Insette | 0_5 A RMS, 40_70 Hz |
| Analoog Inset | 1 inset, 0_5 VDC of 4_20 mA DC |
| Diskrete Insette | 16 insette, 5 mA elk wanneer gesluit na skakel-gemeenskap (terminal 65), 80 mA totaal maksimum |
| Temperatuur/Druk Insette | 0_200 Ω sensors, 4_20 mA of 0_5 V transducers |
| Magnetiese Opname (MPU) | 100_10,000 Hz |
| Spoed Bias Uitset | ±3 VDC, 0.5_4.5 VDC, of 5 V piek 500 Hz PWM |
| Spanning Bias Uitset | ±1 VDC, ±3 VDC, of ±9 VDC |
| Diskrete Uitsette (Relais) | 10 A, 250 VAC weerstand; 249 W (1/3 hp), 125 VAC (7.2 A, 0.4_0.5 PF); 10 A, 30 VDC weerstand |
| Kommunikasieporte | RS-485, RS-422, Modbus RTU |

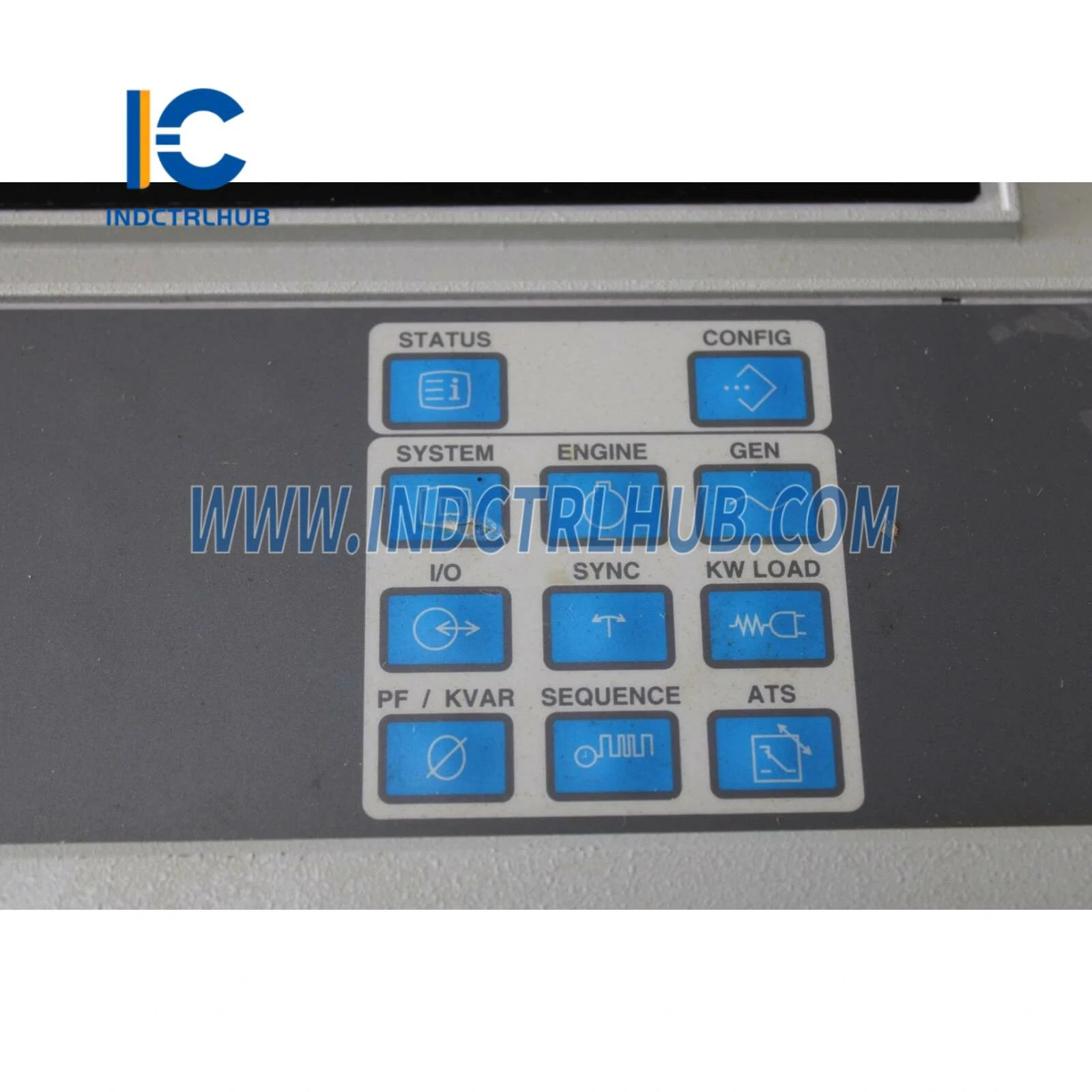

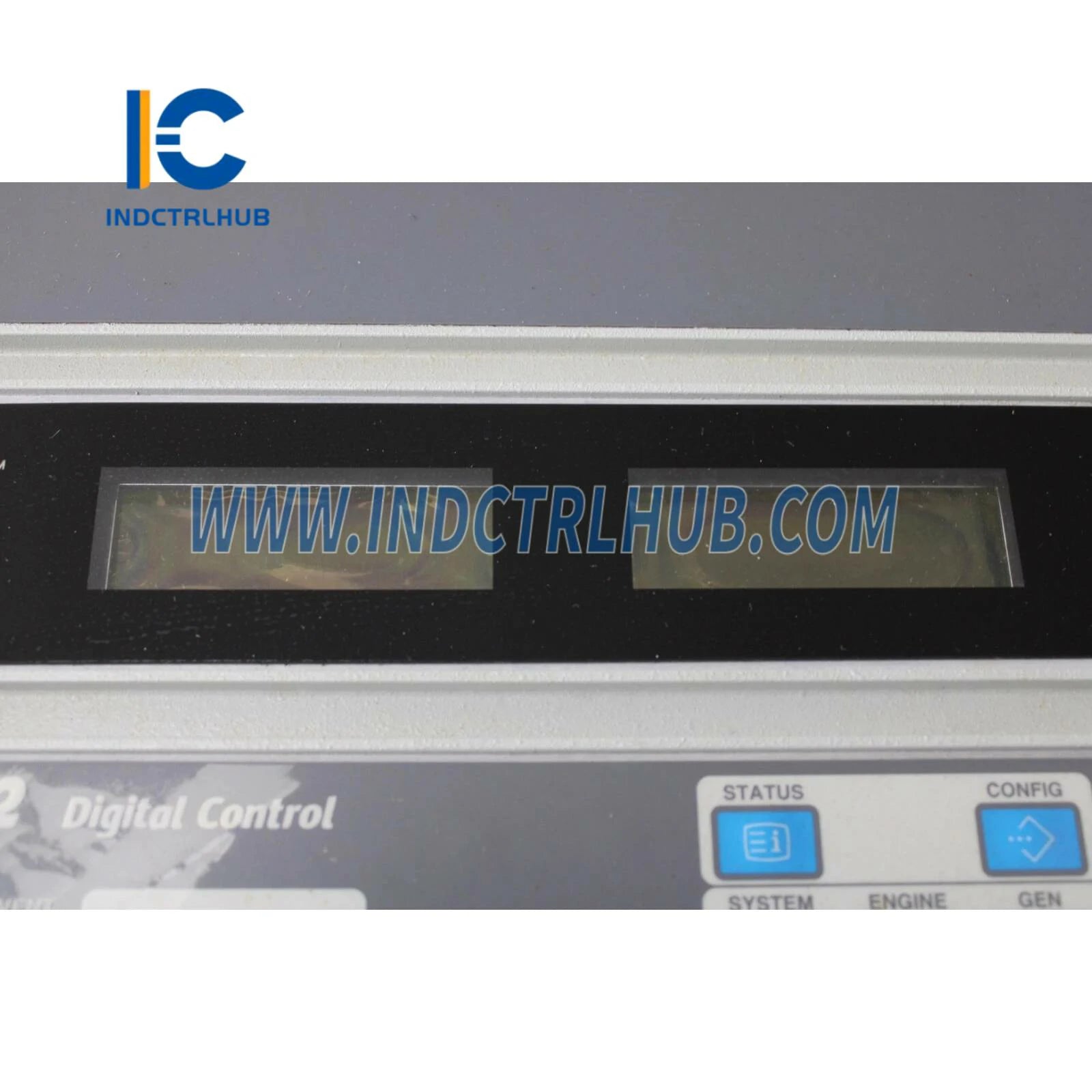

| Vertoon | Twee agterbeligte LCD-skerms (8 lyne status, 4 lyne konfigurasie/alarmlogboek) |
| Bedryfstemperatuur | -20°C tot +70°C (-4°F tot +158°F) |
| Bergingstemperatuur | -40°C tot +105°C (-40°F tot +221°F) |
| Relatiewe Vogtigheid | 95% nie-kondenseer by 20_55°C |
| Vibrasie | SV2 5_2000 Hz @ 4 G, RV1 10_2000 Hz @ 0.04 G²/Hz |
| Skok | US MIL-STD 810C, Metode 516.2, Prosedures I, II, V |
| Indringingsbeskerming | IP56 (wanneer in geventileerde omhulsel) |
| Afmetings | 282 x 358 x 69 mm (11.1 x 14.1 x 2.7 duim) |
| Gewig | Ongeveer 2.97 kg (6.55 lbs) |

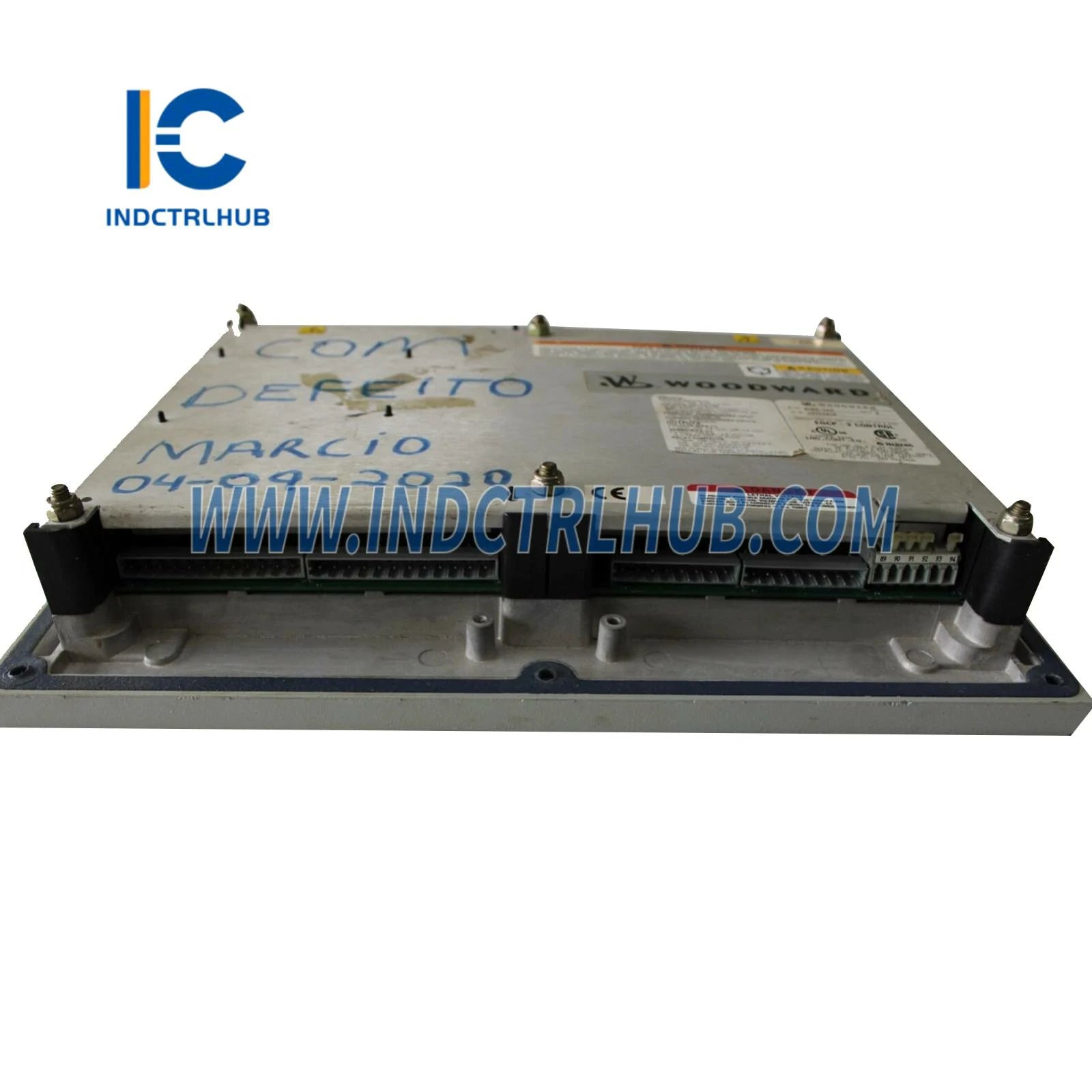

| Montering | Paneelmontering, M5 x 12 mm draadvormende skroewe |
| Sertifiserings | CE, UL/cUL (slegs nie-gevaarlike plekke) |
| Stelselkompatibiliteit | Woodward spoedbeheer, AVRs, diesel/gas enjins |
_
