Product Description
Produk Oorsig
| Kategorie | Besonderhede |
|---|---|
| Vervaardiger | Woodward |
| Model-/Onderdelennommer | 8237-1369 |

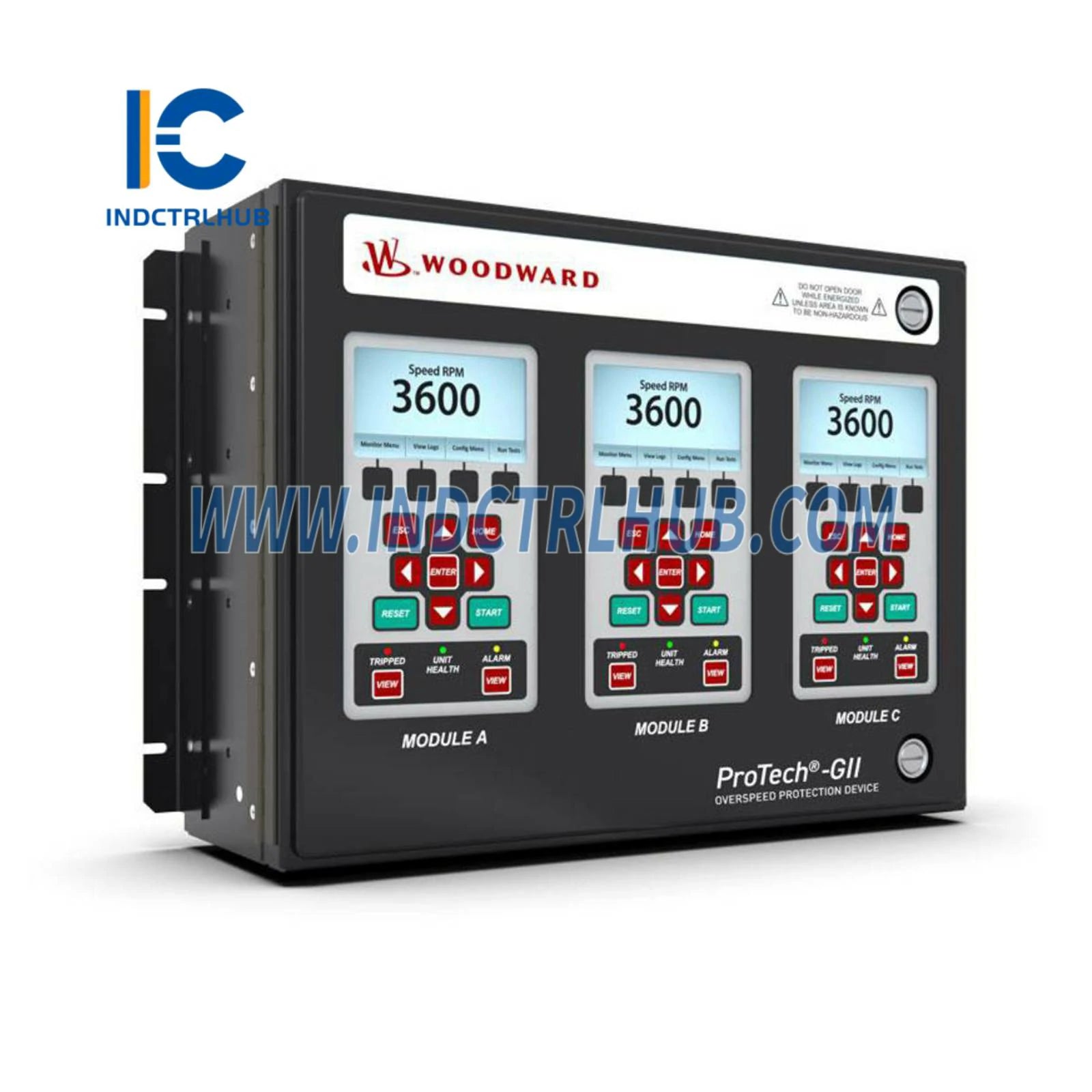

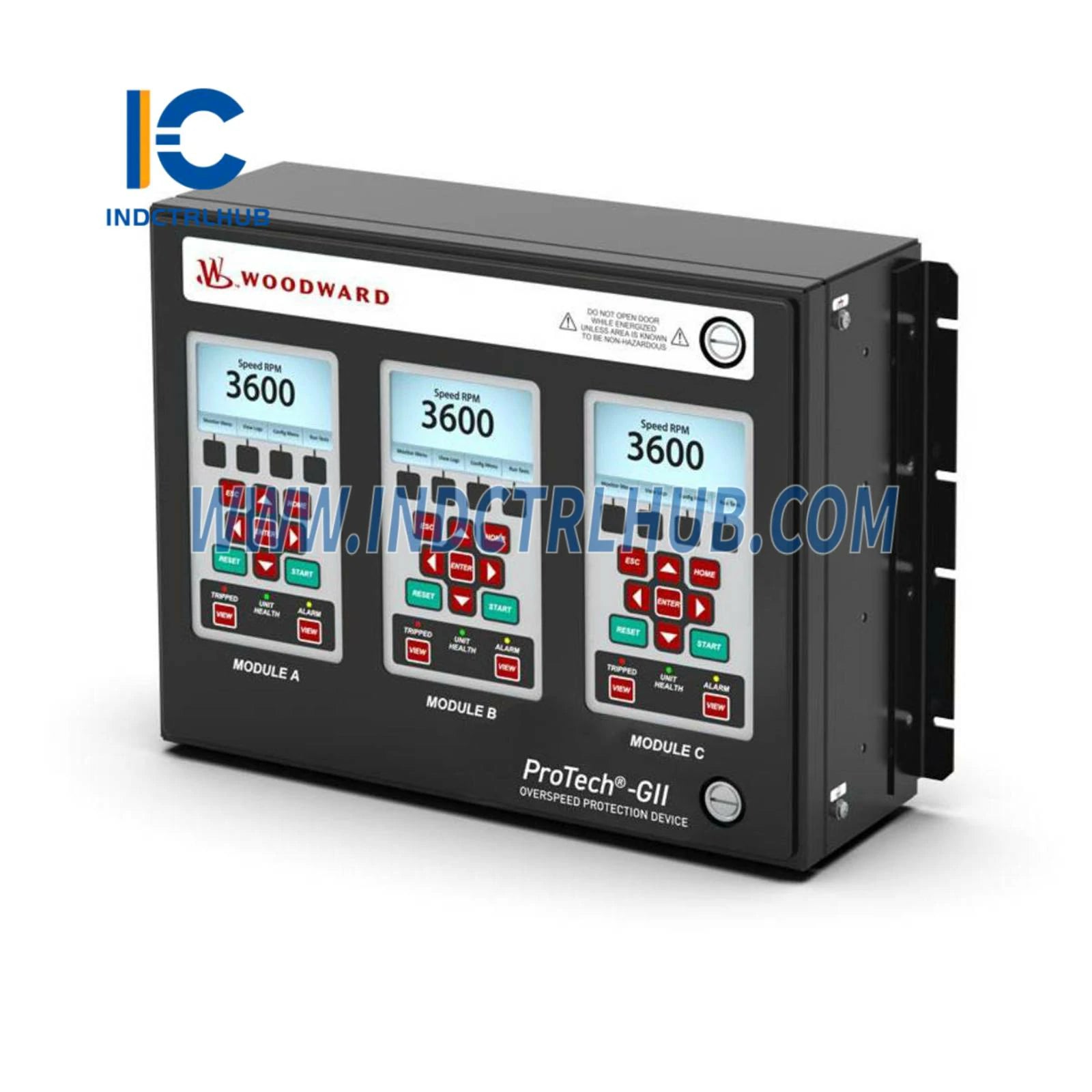

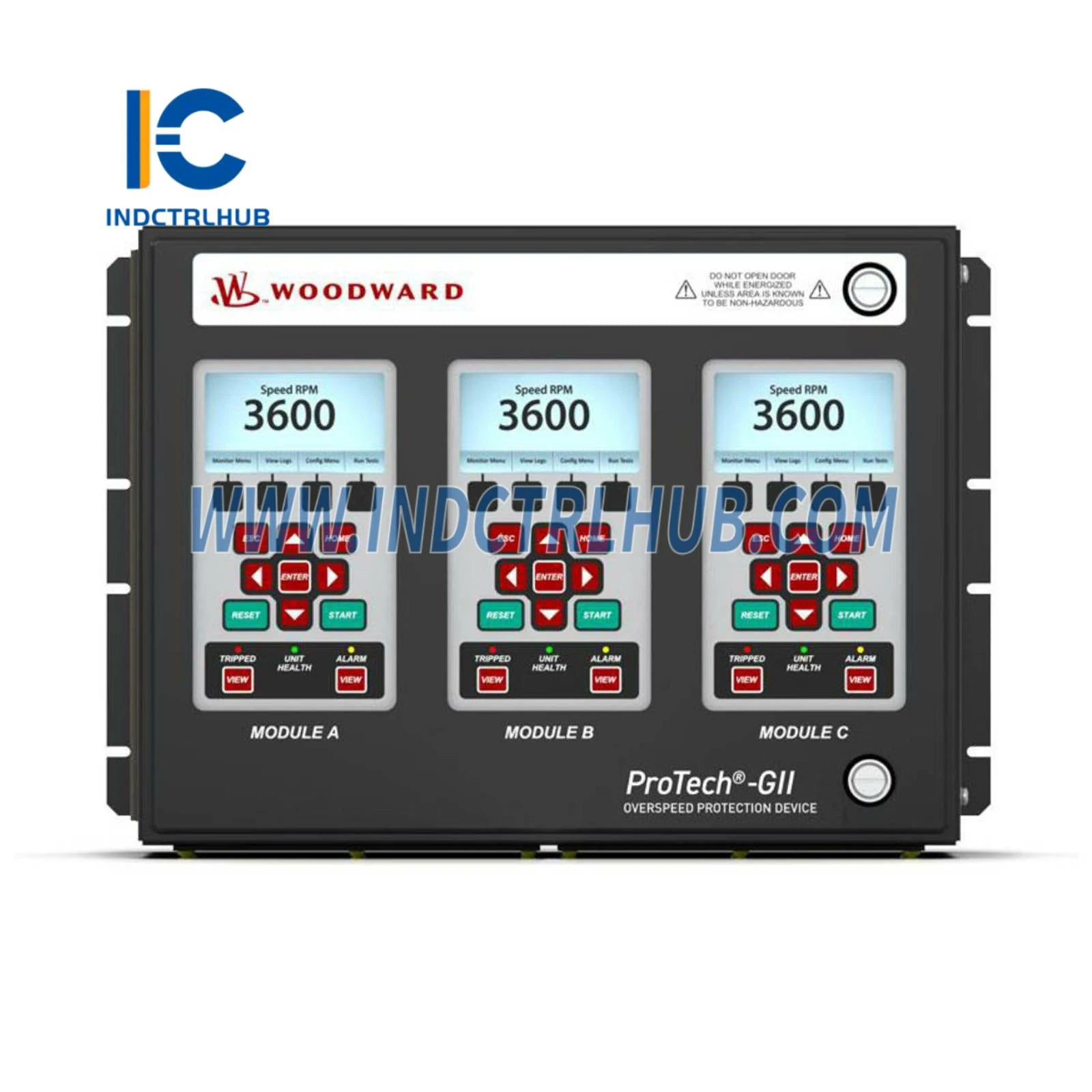

| Beskrywing | ProTech-GII Oorspoed Opsporingstelsel ontwerp om stoomeenhede, gas- en hidro turbines veilig af te skakel by opsporing van oorspoed of oorversnellingsgebeure |
| Sleutel Kenmerke | Konfigureerbare oorspoedbeskerming, dubbel redundante trip relais uitsette, Modbus kommunikasie, geskik vir paneelmonterings-toepassings |
Tegniese Spesifikasies
| Spesifikasie | Besonderhede |
|---|---|
| Model | 8237-1369 |
| Produklyn | ProTech-GII |
| Kragingang | Hoë spanning (88-264 VAC) / Lae spanning (18-32 VDC) |
| Trip Relais Uitsette | 2 dubbel redundante uitsette (2-uit-van-3 gestemde argitektuur) of 3 onafhanklike nie-gestemde uitsette |
| Spoed Uitlees | 4-20 mA |
| Kommunikasie | Driedubbel-redundante seriële Modbus-poorte |
| Bedryfstemperatuur | -20°C tot 60°C (-4°F tot 140°F) |
| Gewig | Ongeveer 6.5 kg (14.3 lbs) vir paneelmonterings-eenheid |
Eksterne Verbindingsopsies
| Verbindingstipe | Besonderhede |
|---|---|
| Ondersteunde Verbindings | Redundante hard-gedrade insette/uitsette en driedubbel-redundante Modbus kommunikasie vir integrasie met turbinebeheer of aanleg DCS |
Funksionele Kenmerke
| Kenmerk | Besonderhede |
|---|---|
| Oorspoedbeskerming | Konfigureerbaar om oorspoed/oorversnellingsgebeure in turbines van alle groottes op te spoor en daarop te reageer |
| Toetsingsvermoëns | Handmatige toetsing via voorpaneel/Modbus, of outomatiese periodieke toetsing met logboek |
| Diagnostiek | Log boeke van trips, alarms, klep reaksietye, en oorspoed gebeure |
Model en Konfigurasie
| Kategorie | Besonderhede |
|---|---|
| Basismodel | 8237-1369 (ProTech-GII Oorspoed Opsporingstelsel, paneelmontering, hoë/lae spanning inset, gestemde relais) |
| Konfigurasie | Ontwerp vir stoomeenheid veiligheid; integreer met Distributed Control Systems (DCS) via Modbus of hard-gedrade seine |
