Product Description

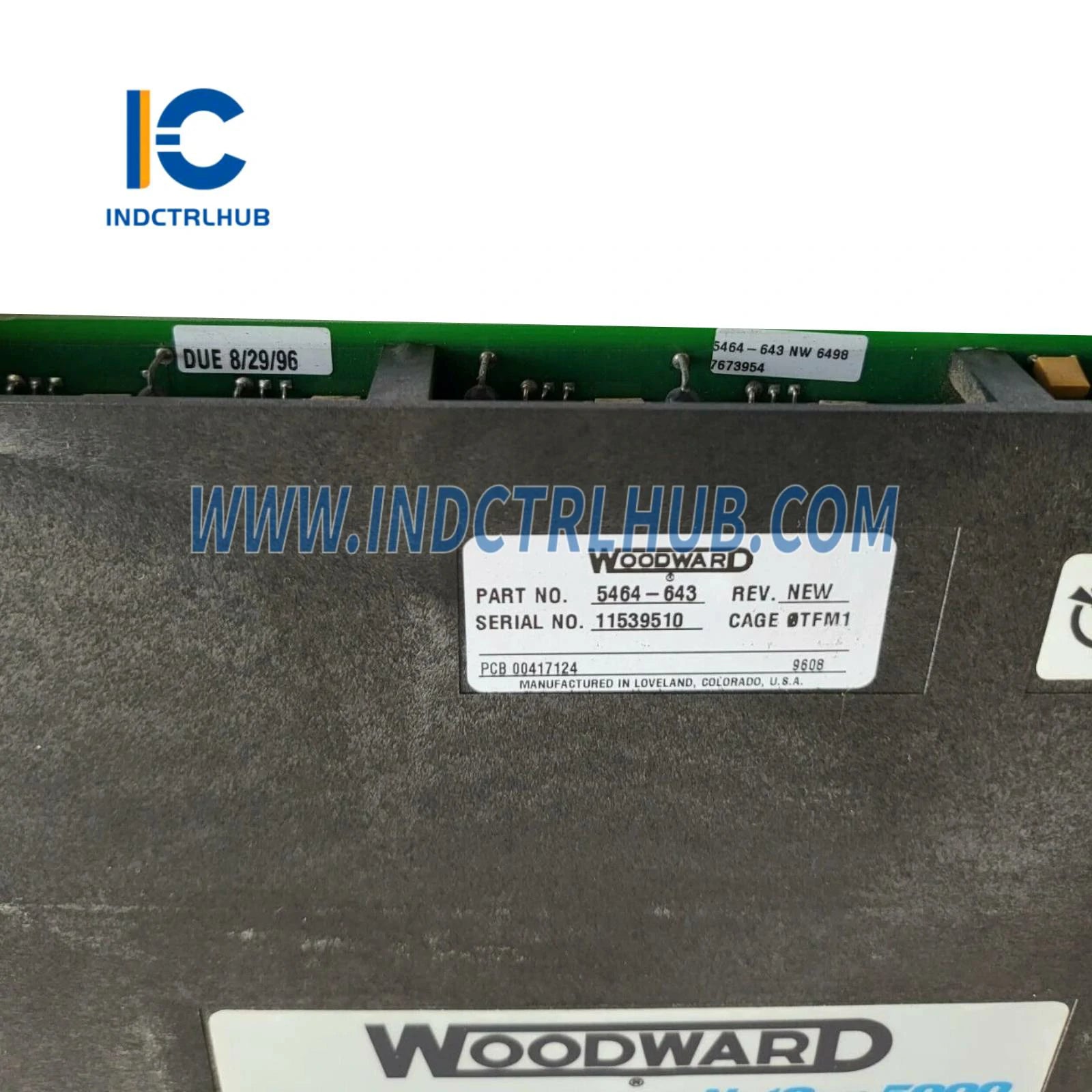

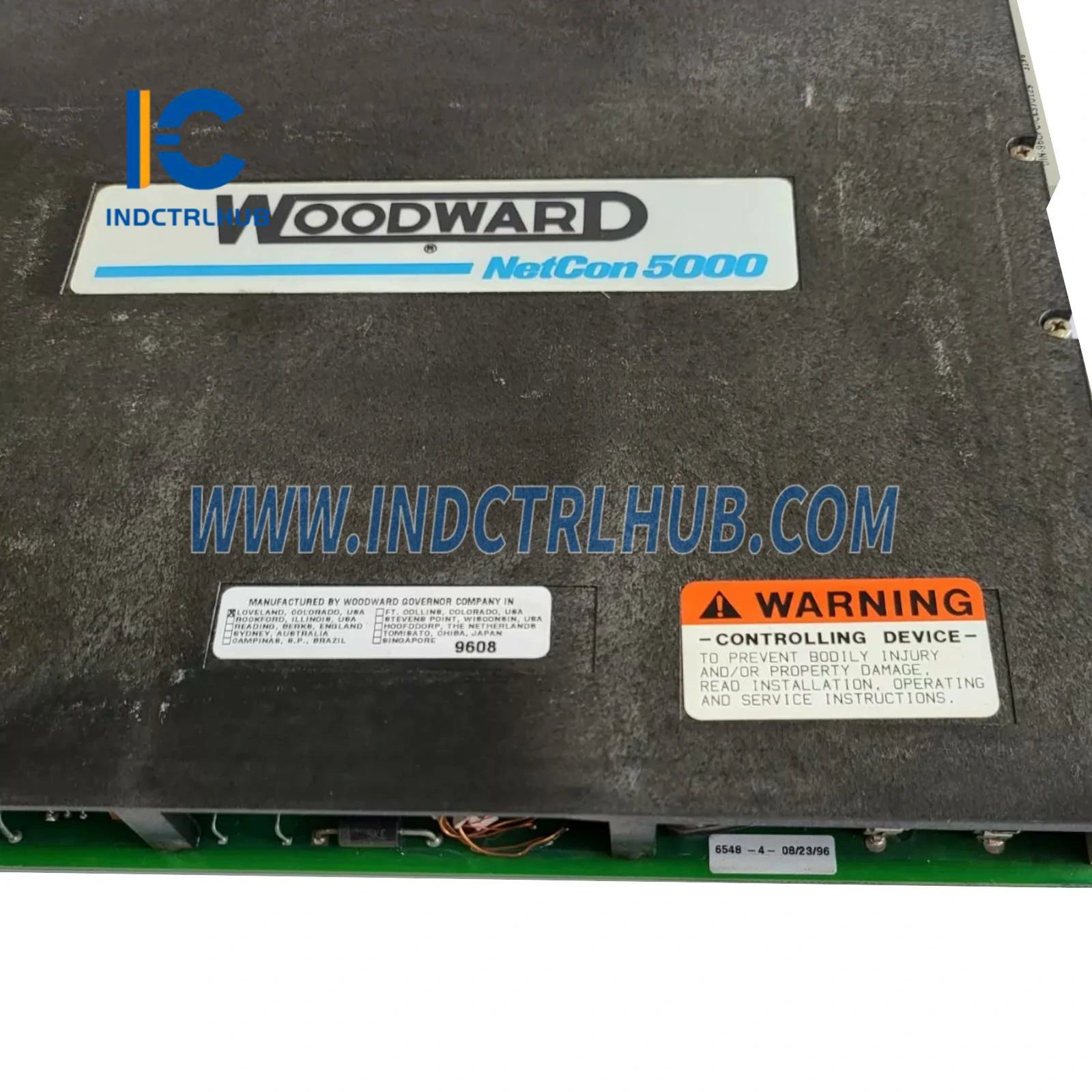

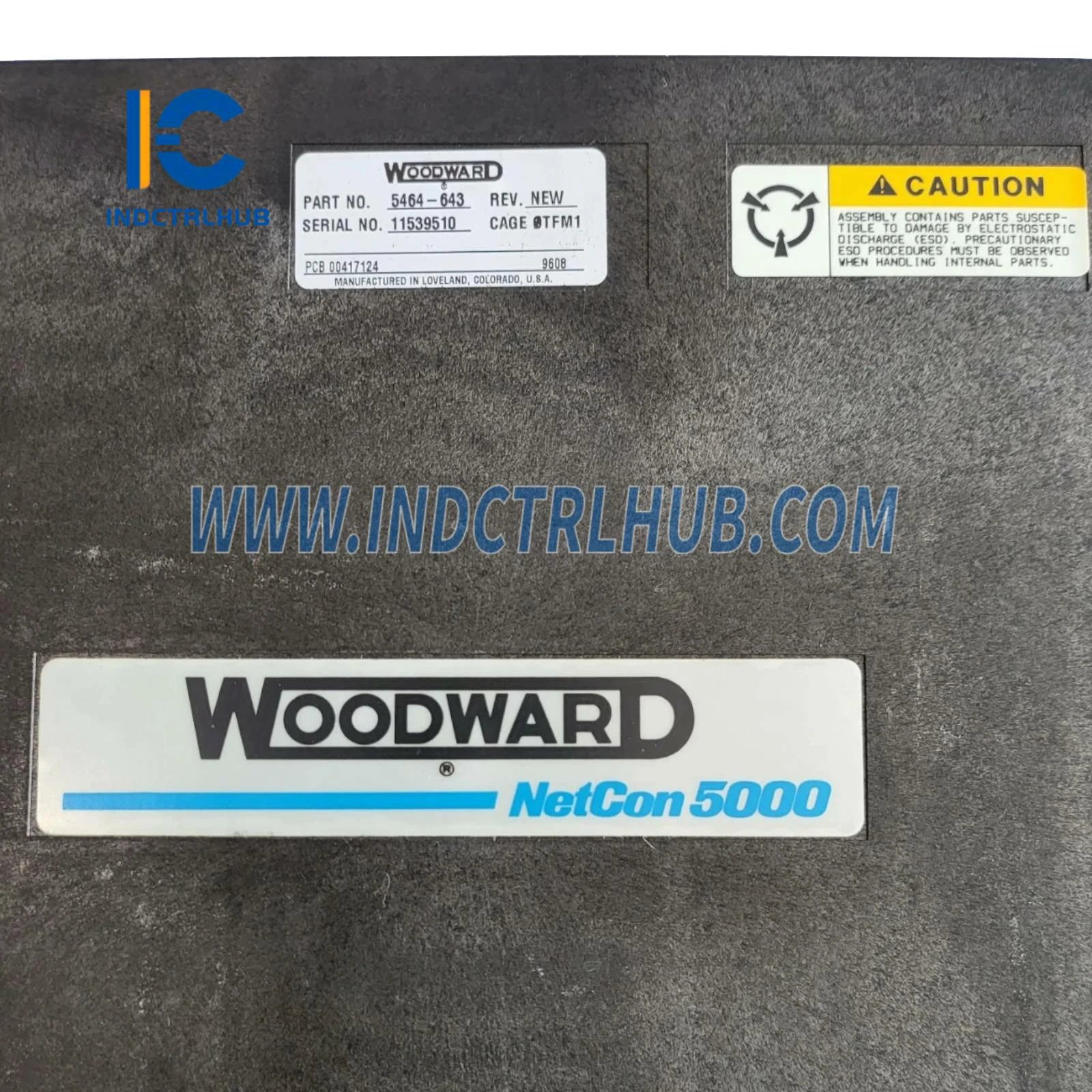

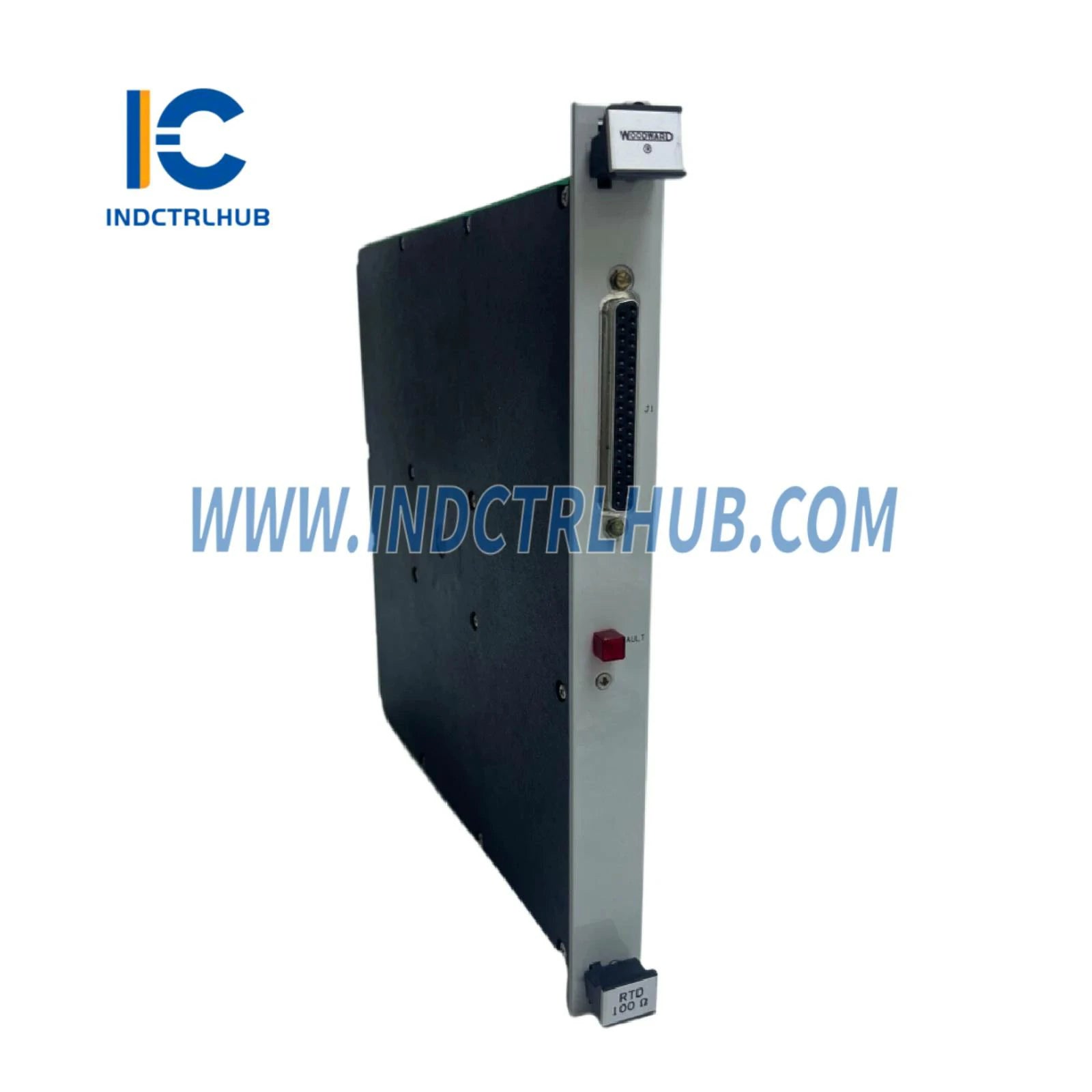

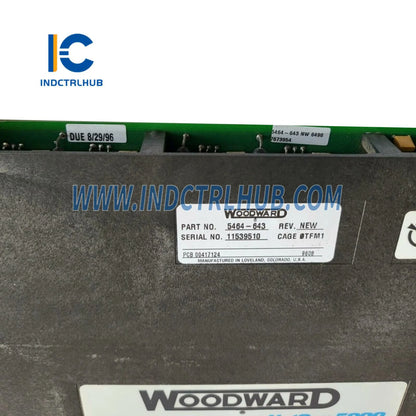

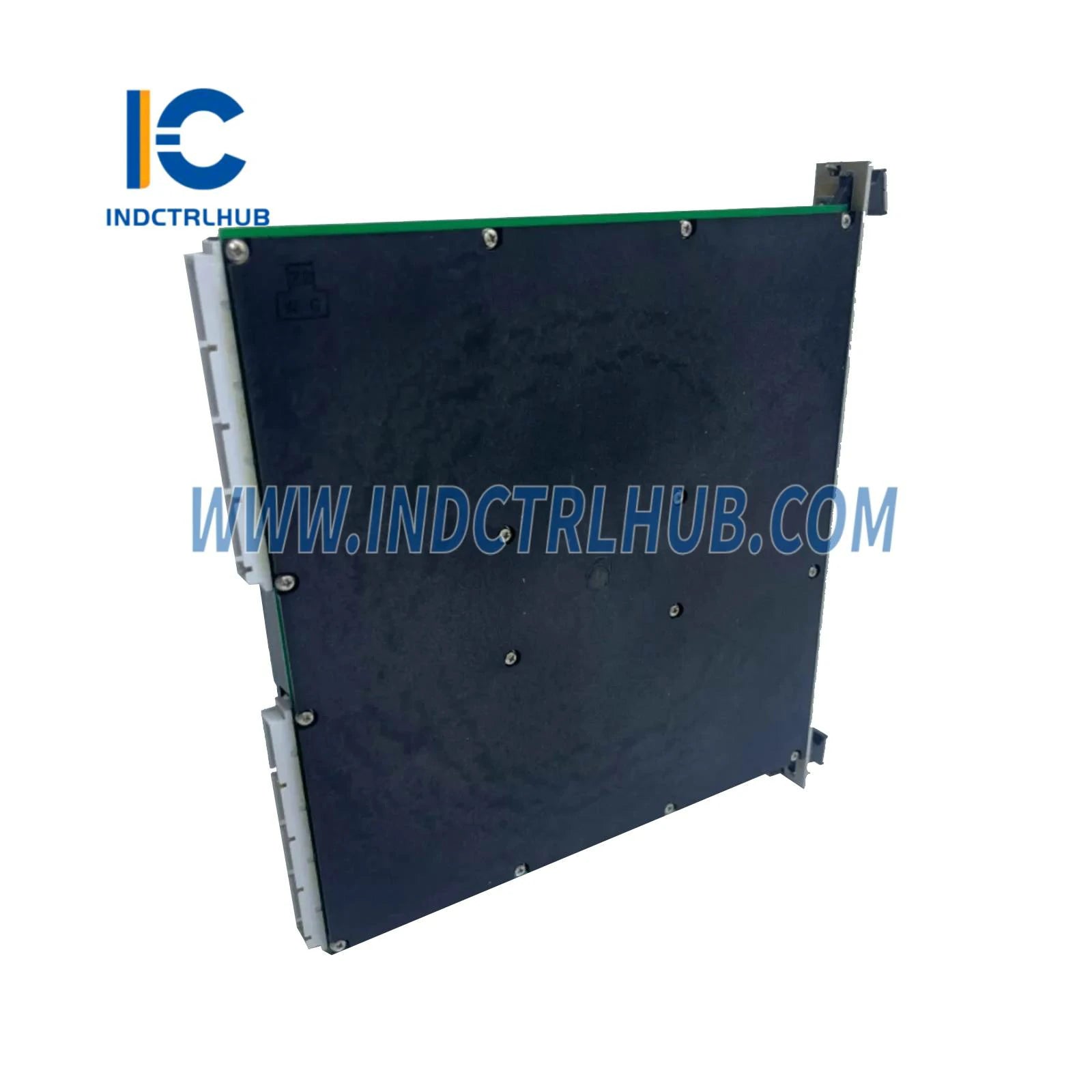

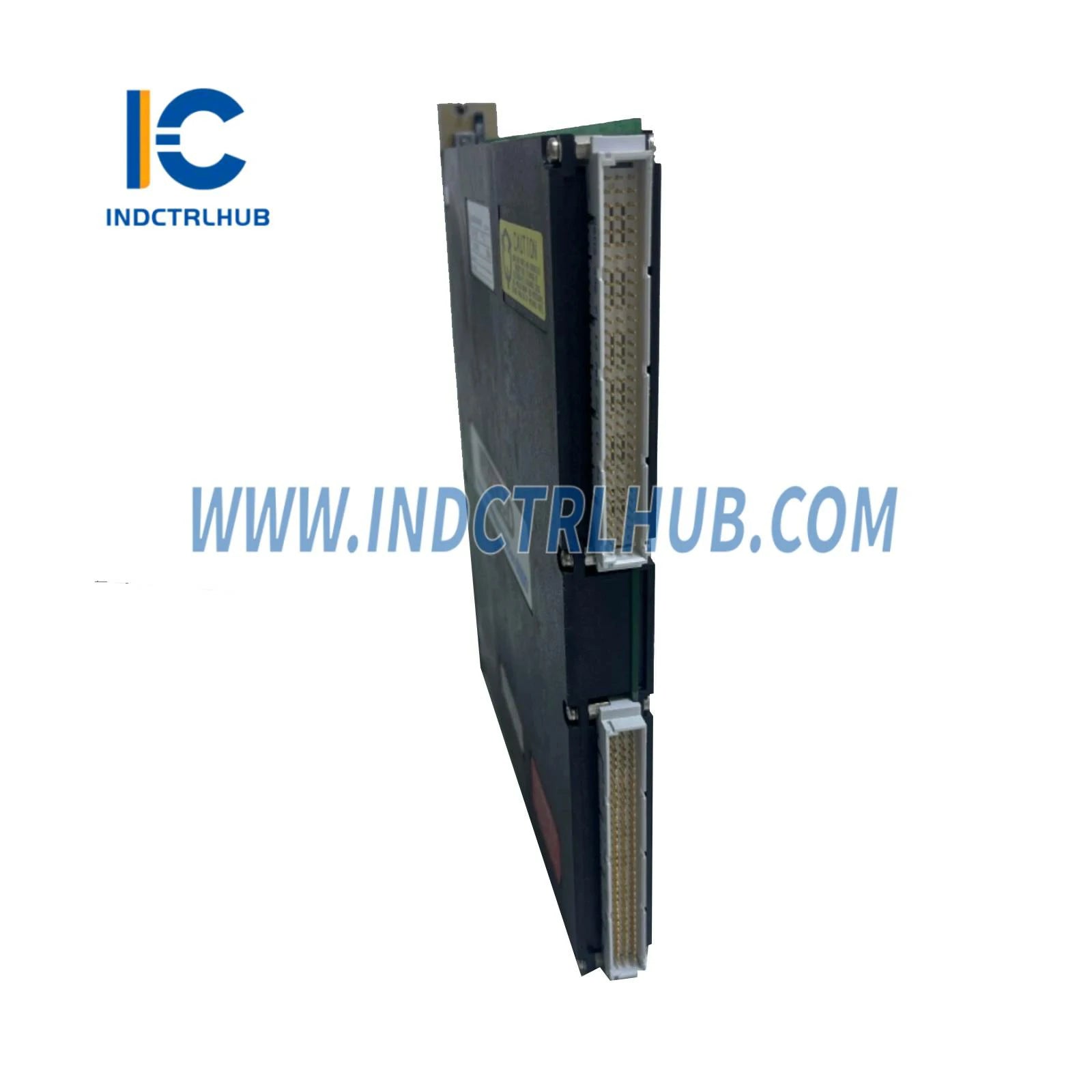

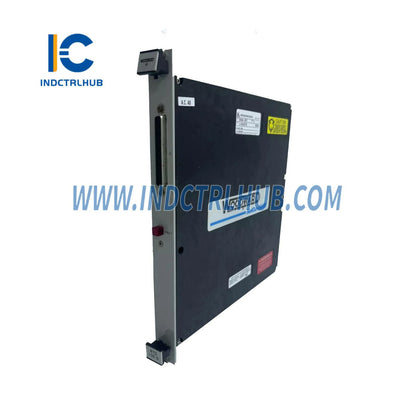

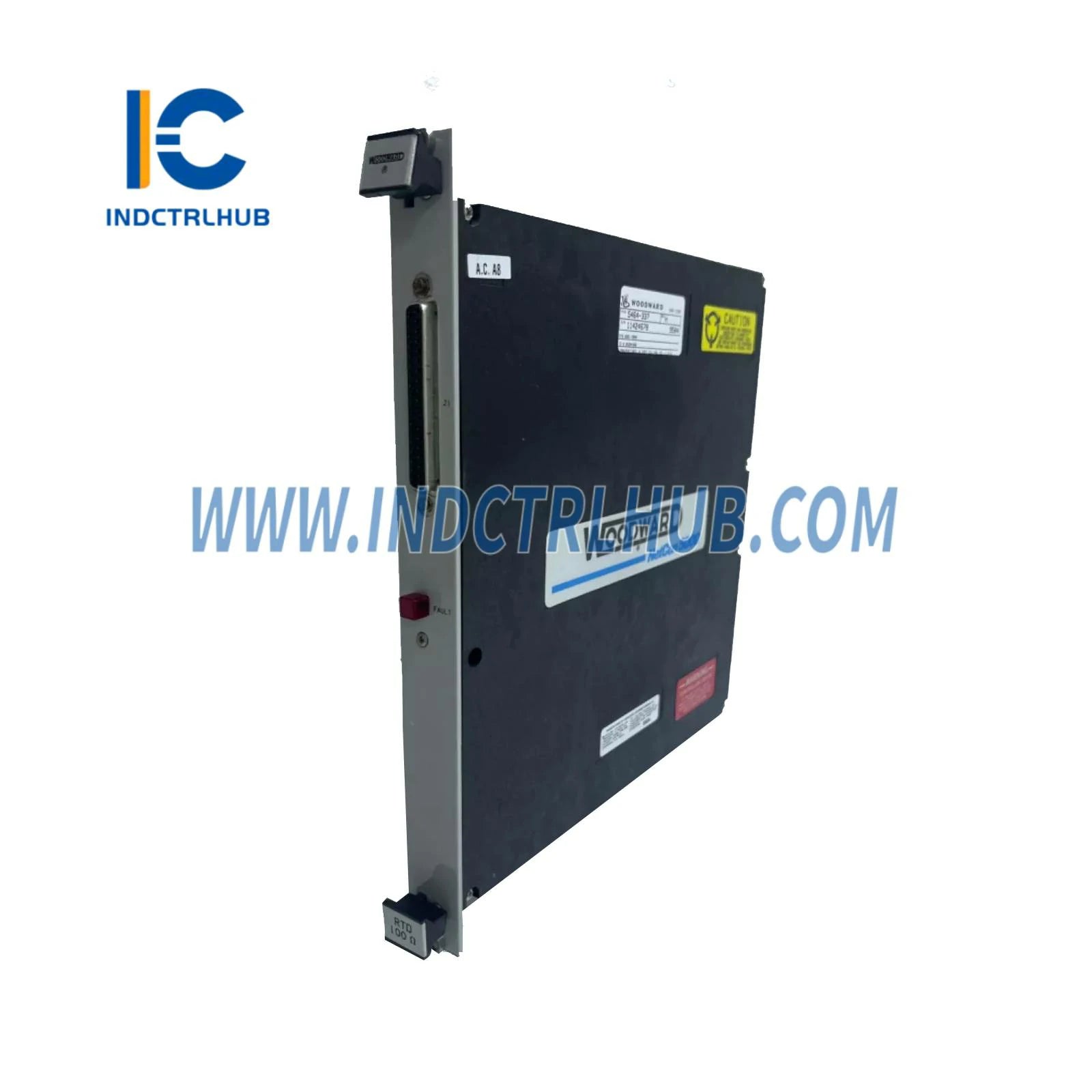

Woodward 5464-643 MicroNet Analoog Kombinasie Module
Produk Oorsig
- Die Woodward 5464-643 is 'n Analoog Kombinasie Module ontwerp vir Woodward se MicroNet en MicroNet TMR Beheerstelsels. Hierdie module kombineer analoog inset- en uitsetvermoëns, wat koppel aan sensors en aktuators om parameters soos druk, temperatuur, vloei, of klepposisies in industriële toepassings soos gas- en stoomturbines, kompressors, en kragopwekkingsisteme te monitor en beheer. Dit ondersteun beide nie-redundante en Drievoudige Modulêre Redundante (TMR) konfigurasies, wat betroubaarheid in kritieke omgewings verseker. Die 5464-643 word algemeen gebruik in nywerhede soos kragopwekking, olie en gas, lugvaart, en maritiem, bekend vir sy veelsydigheid, hoë akkuraatheid, en naatlose integrasie met Woodward se MicroNet beheerpatforms.
Tegniese Spesifikasies
- Die 5464-643 het die volgende spesifikasies gebaseer op bedryfsbronne en Woodward dokumentasie:
| Spesifikasie | Besonderhede |
|---|---|
| Model/Deelnommer | 5464-643 |
| Vervaardiger | Woodward |
| Beskrywing | Analoog Kombinasie Module vir MicroNet Beheerstelsels |
| Reeks | MicroNet / MicroNet TMR |
| Funksie | Verwerk analoog inset- en uitsetseine vir monitering en beheer |
| Analooginsette | 16 kanale (4–20 mA, 0–5 V, of ±10 V, konfigurasie-afhanklik) |
| Analooguitsette | 4 kanale (4–20 mA of 0–5 V, konfigurasie-afhanklik) |
| Resolusie | 16-bit vir insette, 14-bit vir uitsette (tipies) |
| Nauwkeurigheid | ±0.1% van volle skaal (tipies) |
| Ingang Weerstand | 250 Ω (vir 4–20 mA), >1 MΩ (vir spanningsinsette) |
| Uitsetlading | ≤ 600 Ω (vir 4–20 mA), ≥ 2 kΩ (vir spanningsuitsette) |
| Isolasie | Opties geïsoleerde insette/uitsette (tot 1500 V) |
| Reaksietyd | ≤ 10 ms (tipies vir inset tot uitset verwerking) |
| Redundansie | Ondersteun TMR-konfigurasies met verdrievoudigde verwerking (wanneer gebruik in MicroNet TMR-stelsels) |
| Kommunikasie-koppelvlak | Interne MicroNet-bus (eie protokol) |
| Diagnostiek | Sein oor-/ondergrens, oop stroombaan opsporing, module foutverslag, status-LED's |
| Verenigbaarheid | Woodward MicroNet en MicroNet TMR-stelsels, versoenbaar met MicroNet-CPU's (bv. 5453-759, 5453-203) en I/O-modules |
| Kragvoorsiening | 18–32 VDC (24 VDC nominaal, via MicroNet-chassis agterpaneel) |
| Kragverbruik | Ongeveer 15–25 W (afhangende van seinlading) |
| Omgewingspesifikasies | Bedryfstemperatuur: -40°C tot +70°C (-40°F tot +158°F) Bergingstemperatuur: -40°C tot +85°C (-40°F tot +185°F) Relatiewe humiditeit: 5% tot 95% nie-kondenseer Vibrasie: MIL-STD-810 voldoen Skok: MIL-STD-810 voldoen |
| Omhulsel | IP20 (geïnstalleer in MicroNet-chassis, hoër IP-graderings met omhulsels) |
| Afmetings | Ongeveer 300 mm (H) x 50 mm (B) x 150 mm (D) |
| Gewig | Ongeveer 0.6–1.0 kg |
| Montering | Steek in MicroNet of MicroNet TMR-chassis in |
| Sertifiserings | CE, UL, CSA, ATEX (vir gevaarlike gebiede, konfigurasie-afhanklik), mariene sertifiserings (bv., DNV, ABS) |
