Product Description

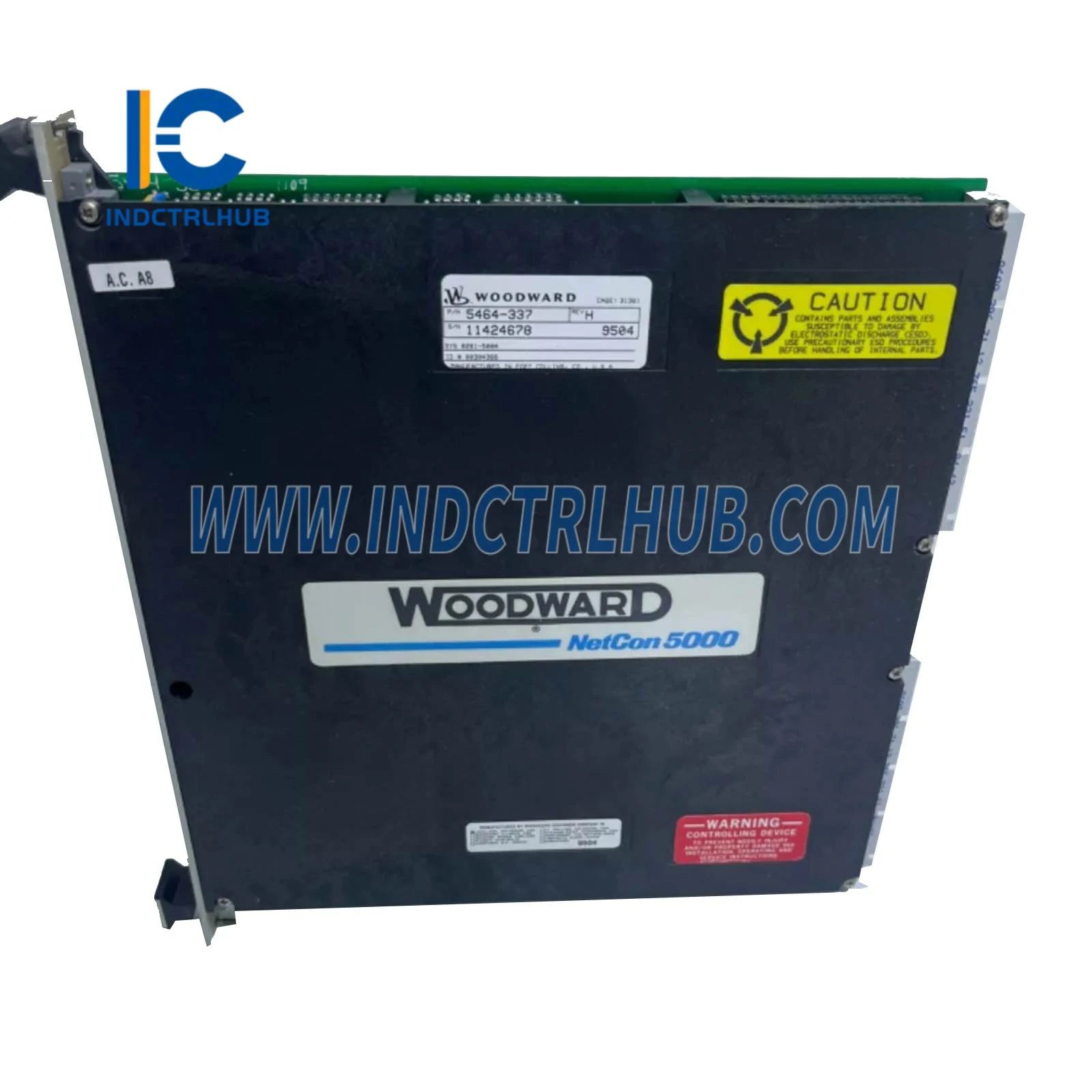

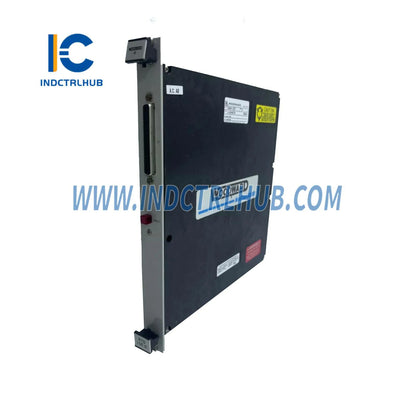

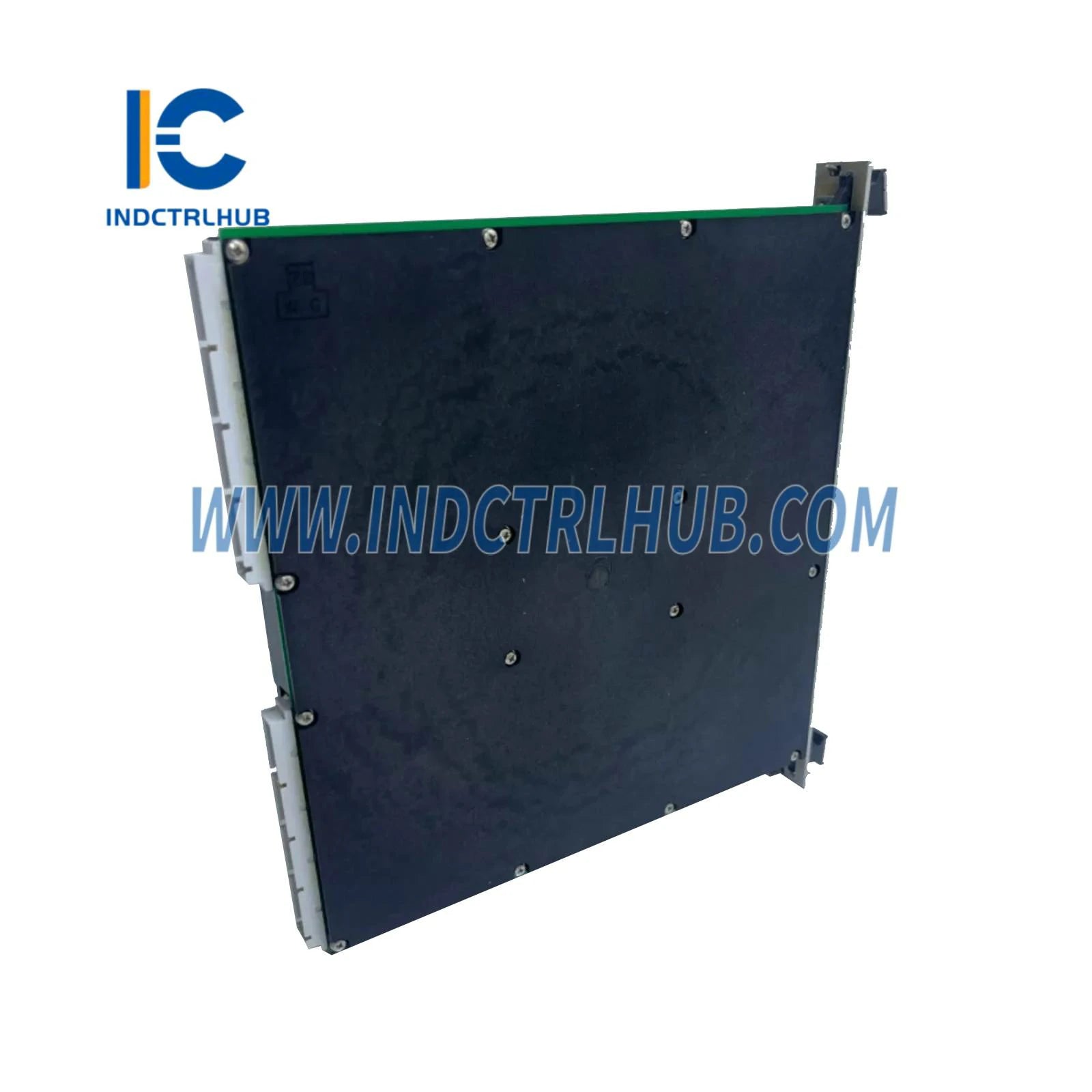

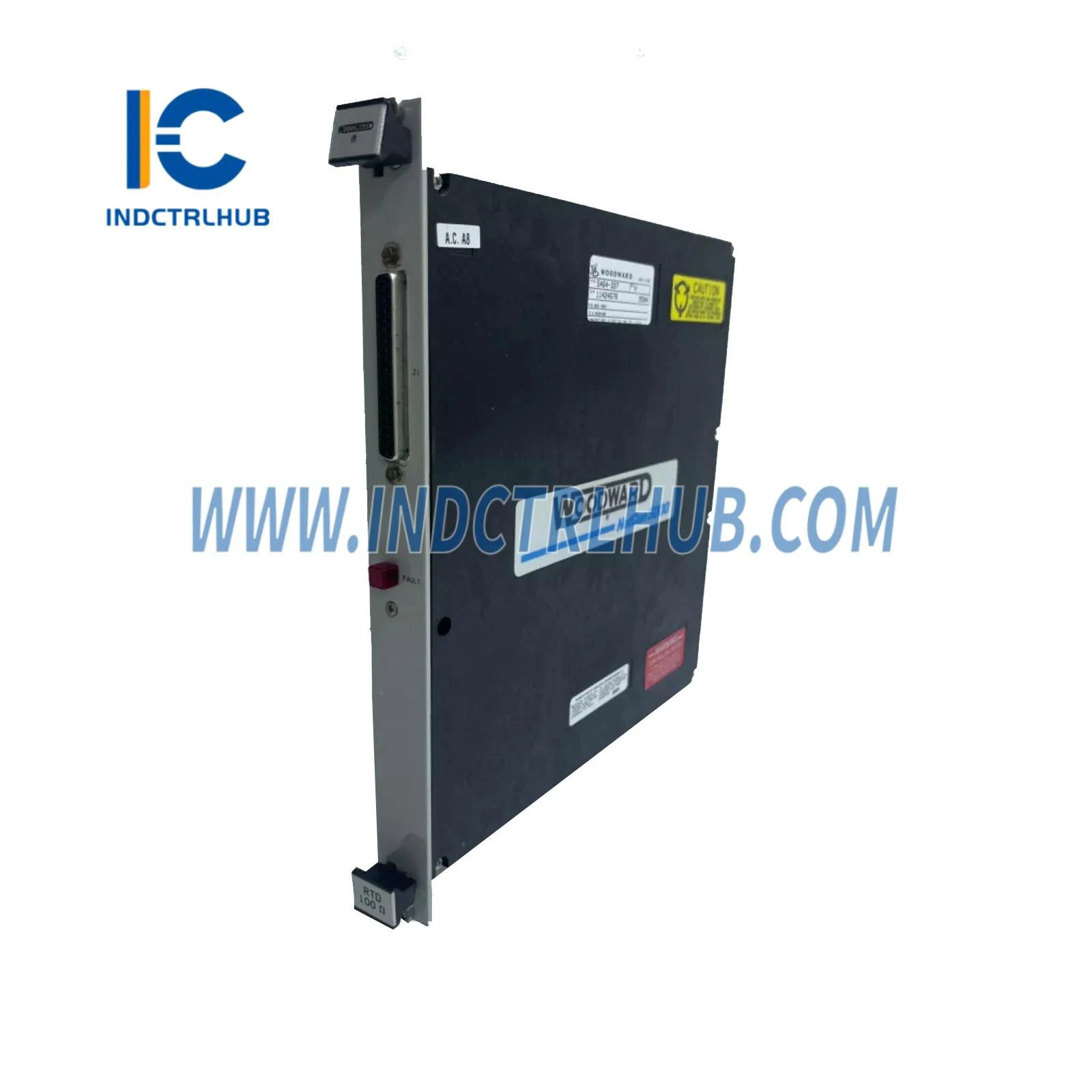

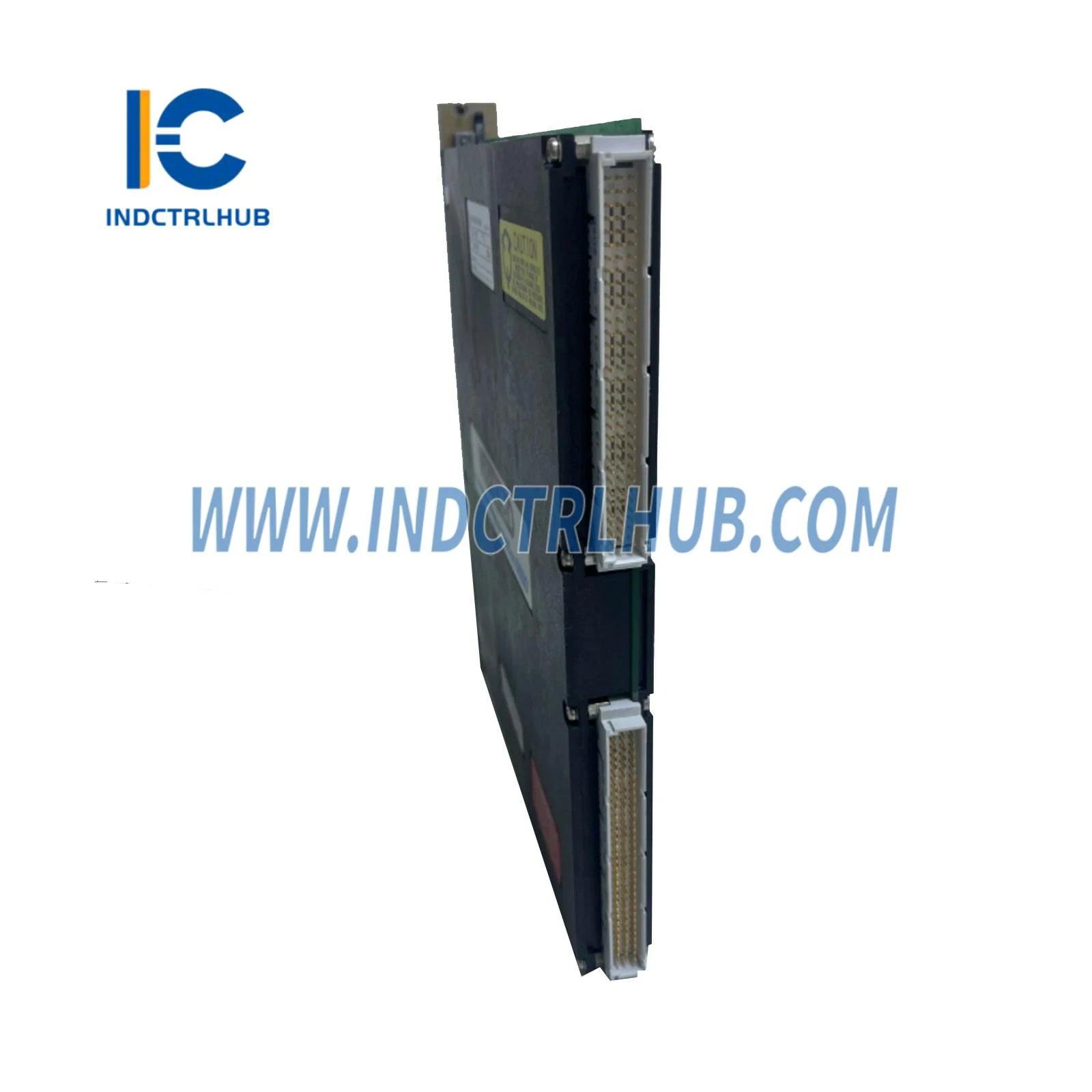

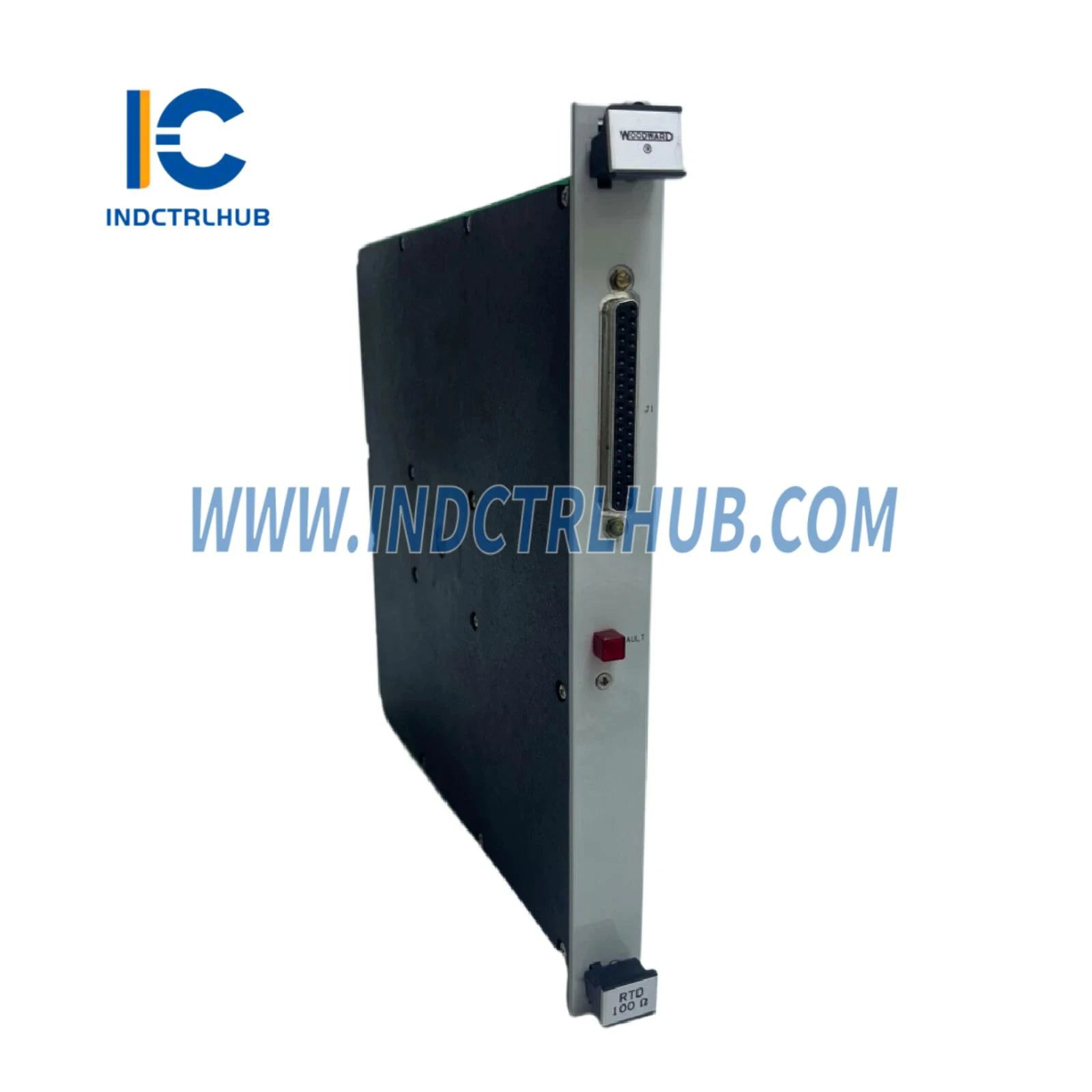

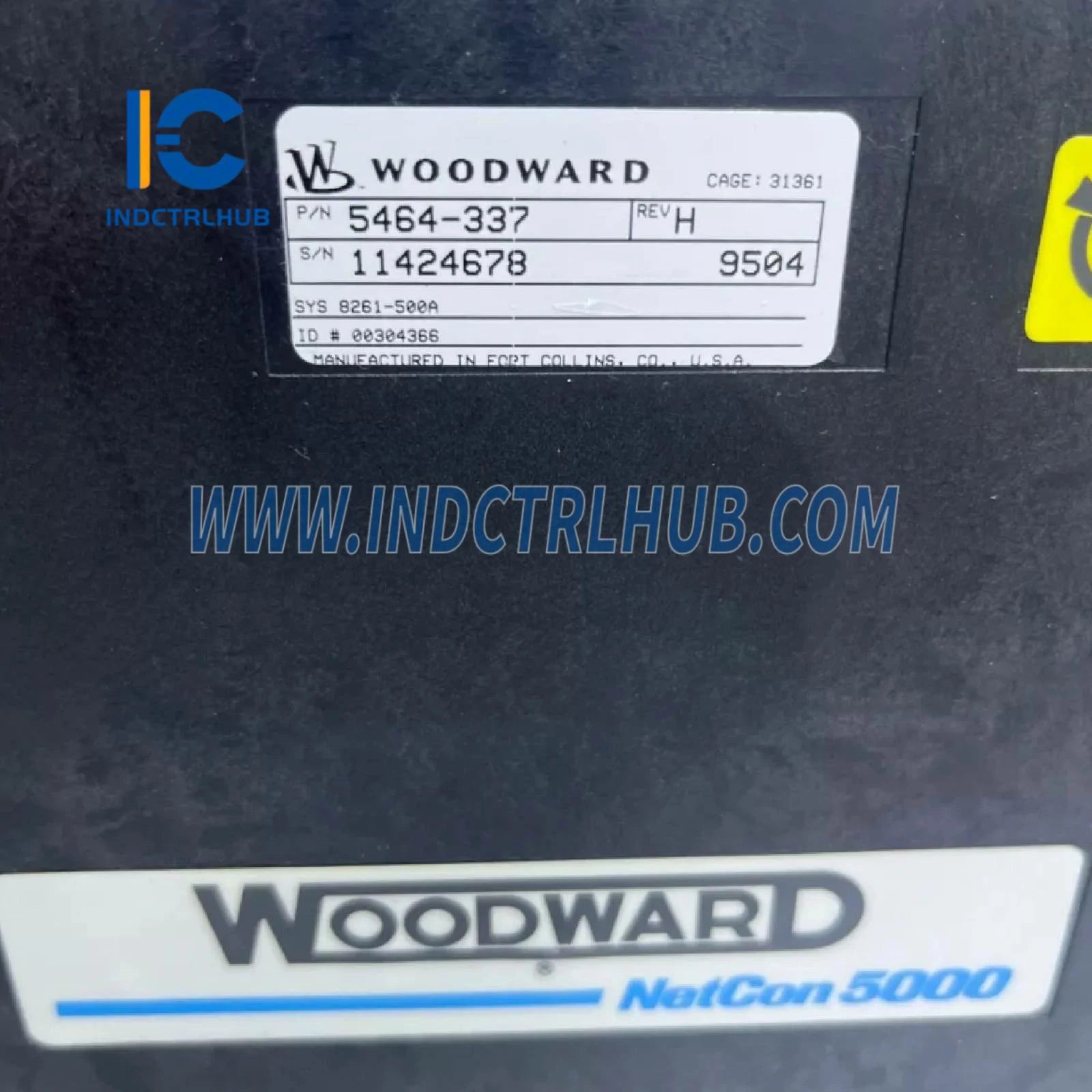

Woodward 5464-337 MicroNet Digitale Spoedsensor Module
Produk Oorsig
- Die Woodward 5464-337 is 'n Digitale Spoed-sensormodule ontwerp vir Woodward se MicroNet en MicroNet TMR-beheerstelsels. Hierdie module verwerk spoedsignale van magnetiese oppikkers (MPU's) of nabyheidssensors, wat akkurate spoedmetings verskaf vir beheer en beskerming van industriële masjinerie soos gas- en stoomturbines, kompressors en enjins. Dit word algemeen gebruik in nywerhede soos kragopwekking, olie en gas, lugvaart en maritiem, waar presiese spoedmonitering krities is. Die 5464-337 is bekend vir sy hoë betroubaarheid, robuuste ontwerp en naatlose integrasie met Woodward se MicroNet-beheerplatforms.
Tegniese Spesifikasies
- Die 5464-337 het die volgende spesifikasies gebaseer op bedryfsbronne en Woodward-dokumentasie:
| Spesifikasie | Besonderhede |
|---|---|
| Model/Deelnommer | 5464-337 |
| Vervaardiger | Woodward |
| Beskrywing | Digitale Spoedsensormodule vir MicroNet-beheerstelsels |
| Reeks | MicroNet / MicroNet TMR |
| Funksie | Verwerk spoedseine van magnetiese opnames of nabyheidssensors |
| Insetkanale | 4 spoedsensorinsette (magnetiese opname of nabyheidssensor) |
| Insetsein Tipe | Magnetiese Opname (MPU): 1–30 Vrms, 100 Hz–50 kHz Nabyheidssensor: 5–24 VDC, 100 Hz–50 kHz |
| Spoedreeks | Konfigureerbaar, tipies 100–50,000 RPM |
| Resolusie | 0.01% van volle skaal (tipies) |
| Nauwkeurigheid | ±0.05% van gemeet spoed (tipies) |
| Isolasie | Opties geïsoleerde insette (tot 1500 V) |
| Reaksietyd | ≤ 5 ms (tipies vir spoedmeting) |
| Redundansie | Ondersteun TMR-konfigurasies met verdrievoudigde verwerking (wanneer gebruik in MicroNet TMR-stelsels) |
| Kommunikasie-koppelvlak | Interne MicroNet-bus (eie protokol) |
| Diagnostiek | Spoedseinverliesopsporing, oorspoed/onderspoed alarms, module-foutverslaggewing, status-LED's |
| Verenigbaarheid | Woodward MicroNet en MicroNet TMR-stelsels, versoenbaar met MicroNet-CPU's (bv. 5453-759) en I/O-modules |
| Kragvoorsiening | 18–32 VDC (24 VDC nominaal, via MicroNet-chassis agterpaneel) |
| Kragverbruik | Ongeveer 10–15 W |
| Omgewingspesifikasies | Bedryfstemperatuur: -40°C tot +70°C (-40°F tot +158°F) Bergingstemperatuur: -40°C tot +85°C (-40°F tot +185°F) Relatiewe humiditeit: 5% tot 95% nie-kondenseer Vibrasie: MIL-STD-810 voldoen Skok: MIL-STD-810 voldoen |
| Omhulsel | IP20 (geïnstalleer in MicroNet-chassis, hoër IP-graderings met omhulsels) |
| Afmetings | Ongeveer 300 mm (H) x 50 mm (B) x 150 mm (D) |
| Gewig | Ongeveer 0.5–0.8 kg |
| Montering | Steek in MicroNet of MicroNet TMR-chassis in |
| Sertifiserings | CE, UL, CSA, ATEX (vir gevaarlike gebiede, konfigurasie-afhanklik), mariene sertifiserings (bv., DNV, ABS) |
