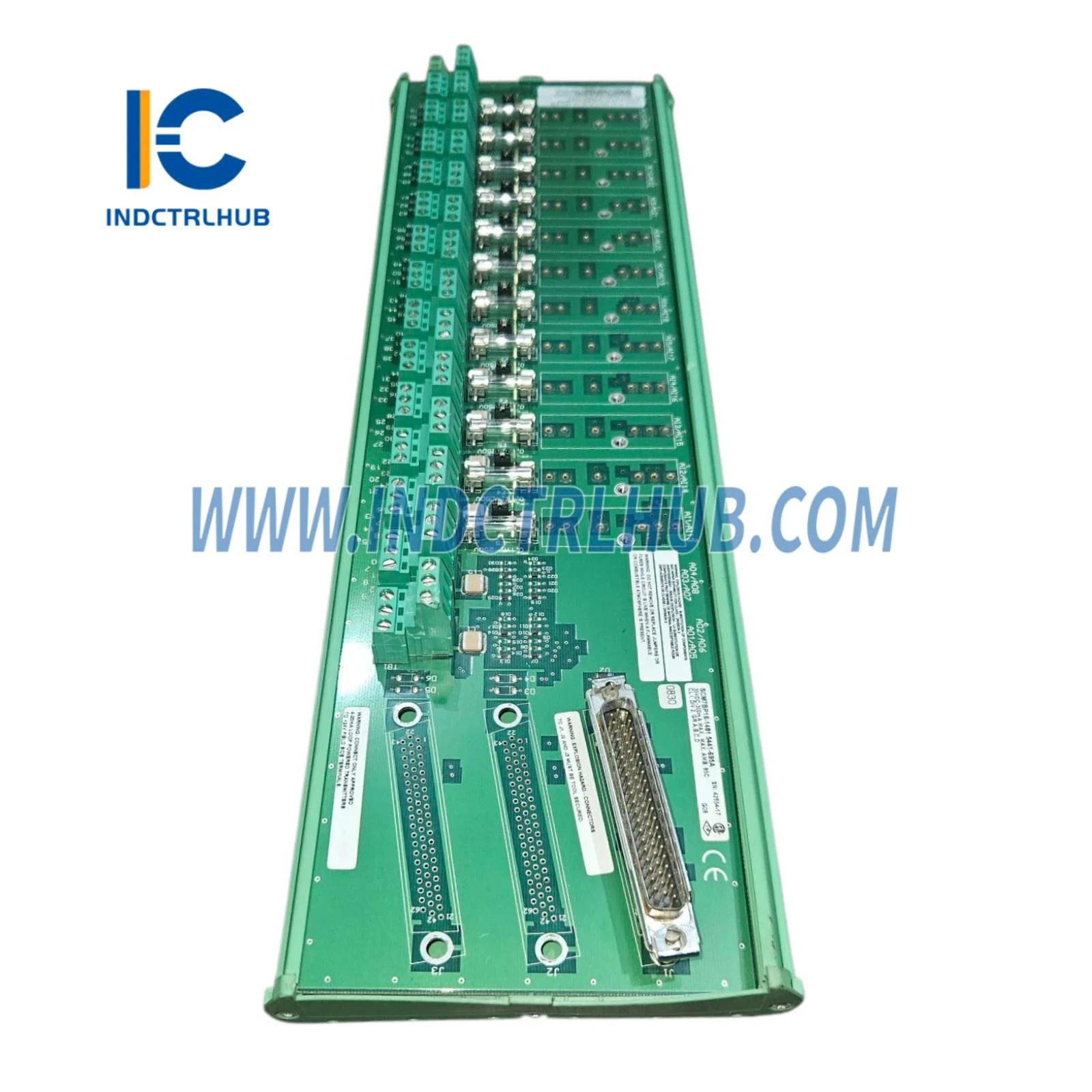

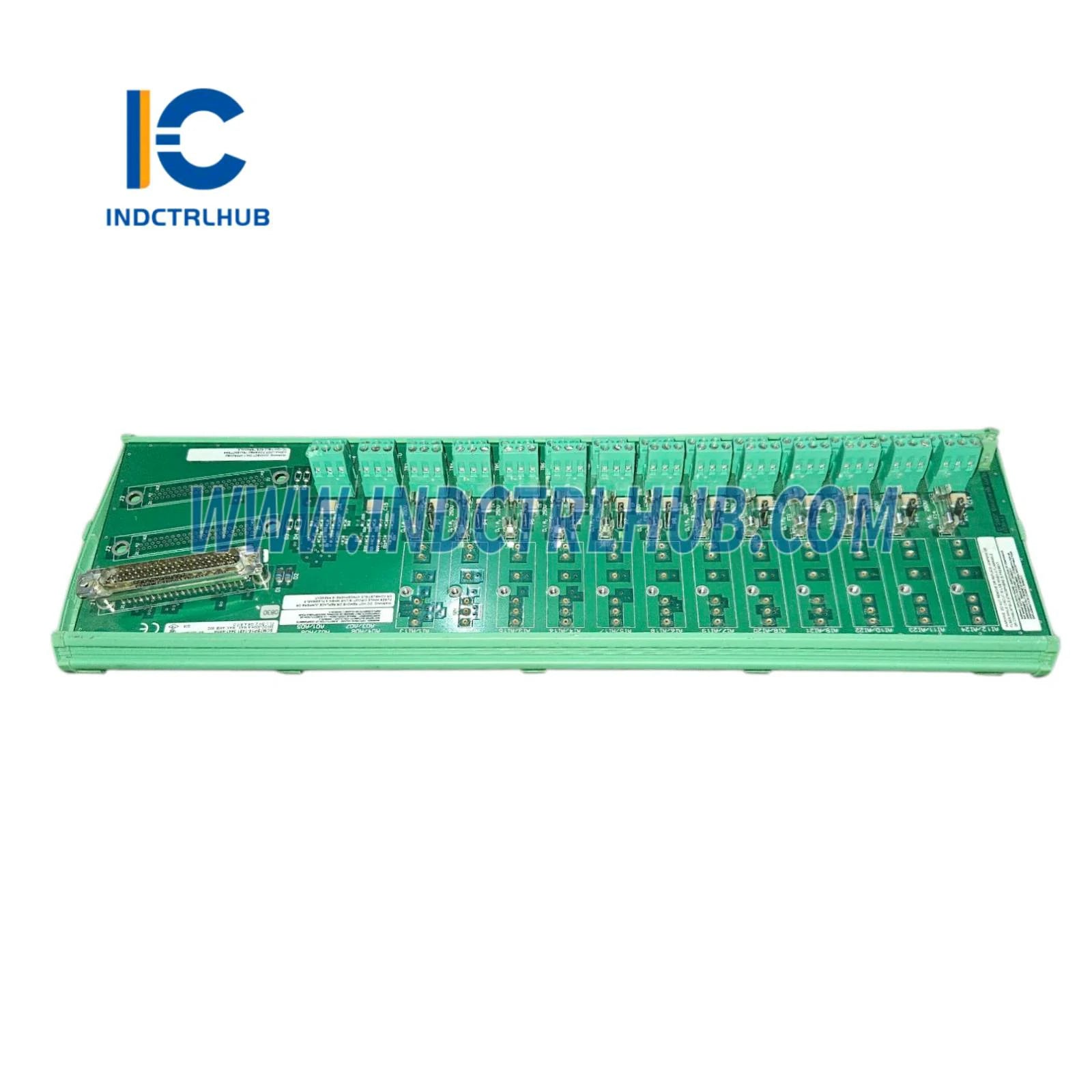

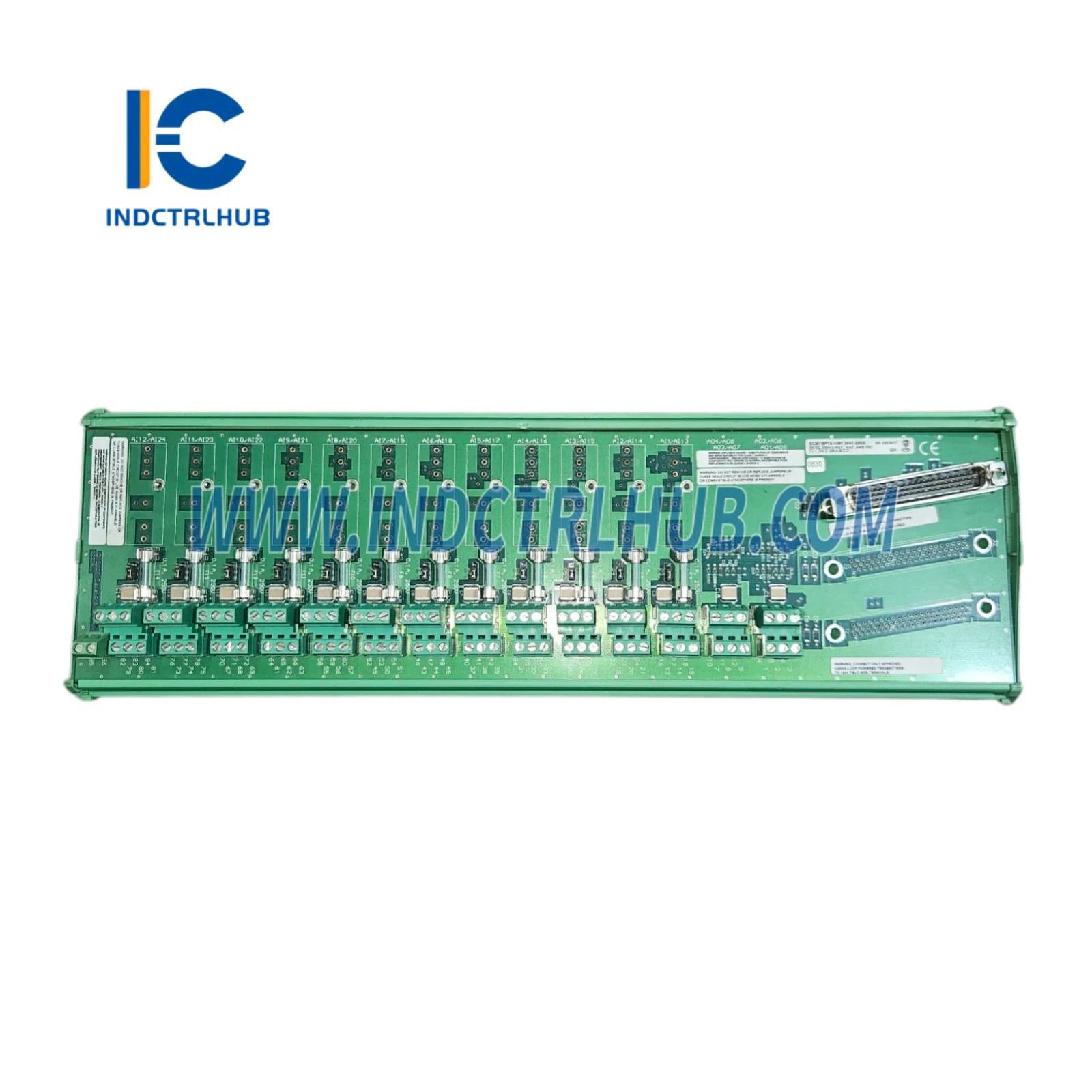

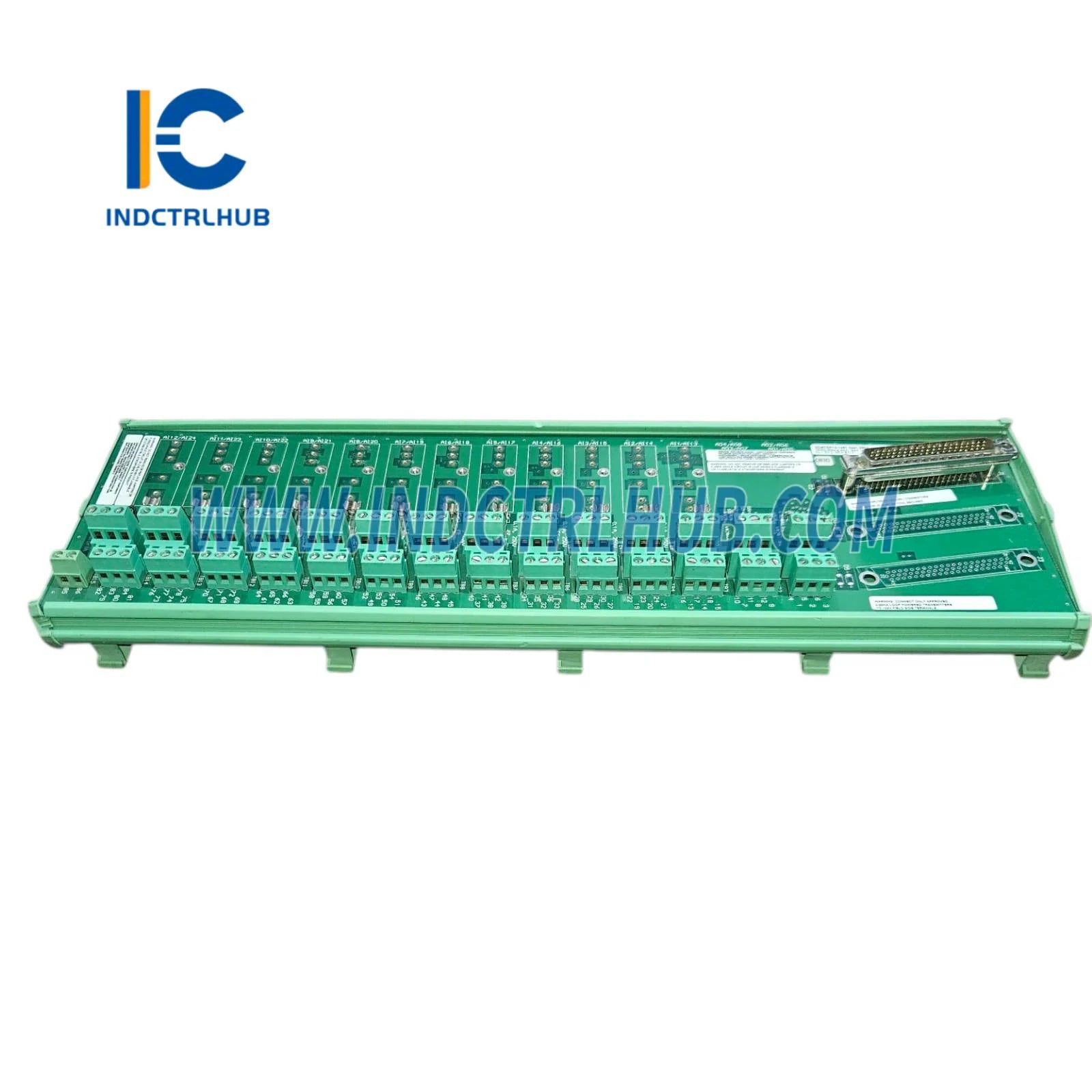

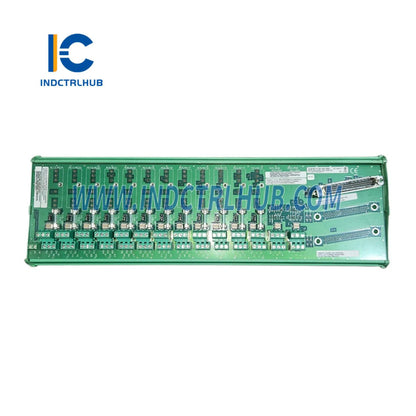

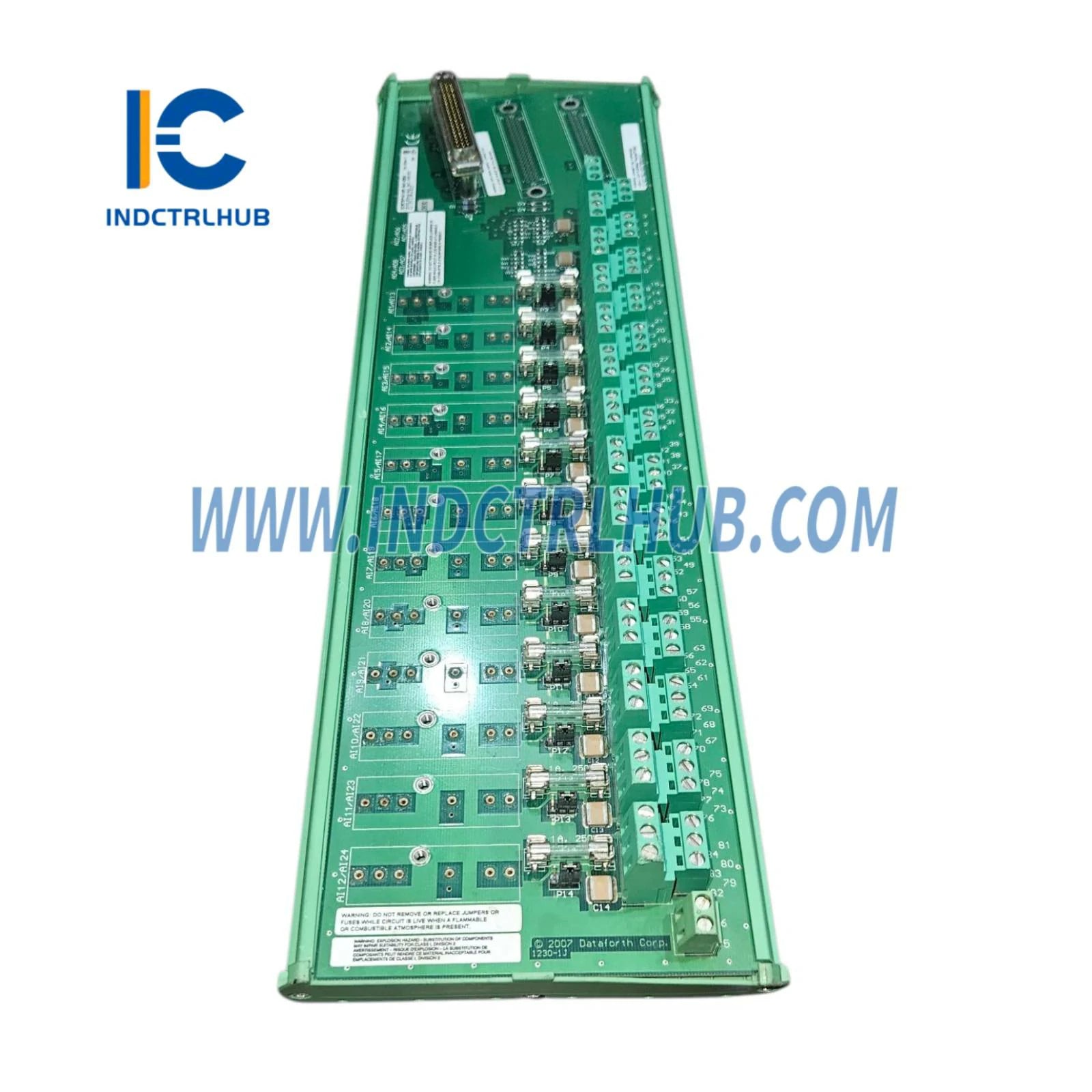

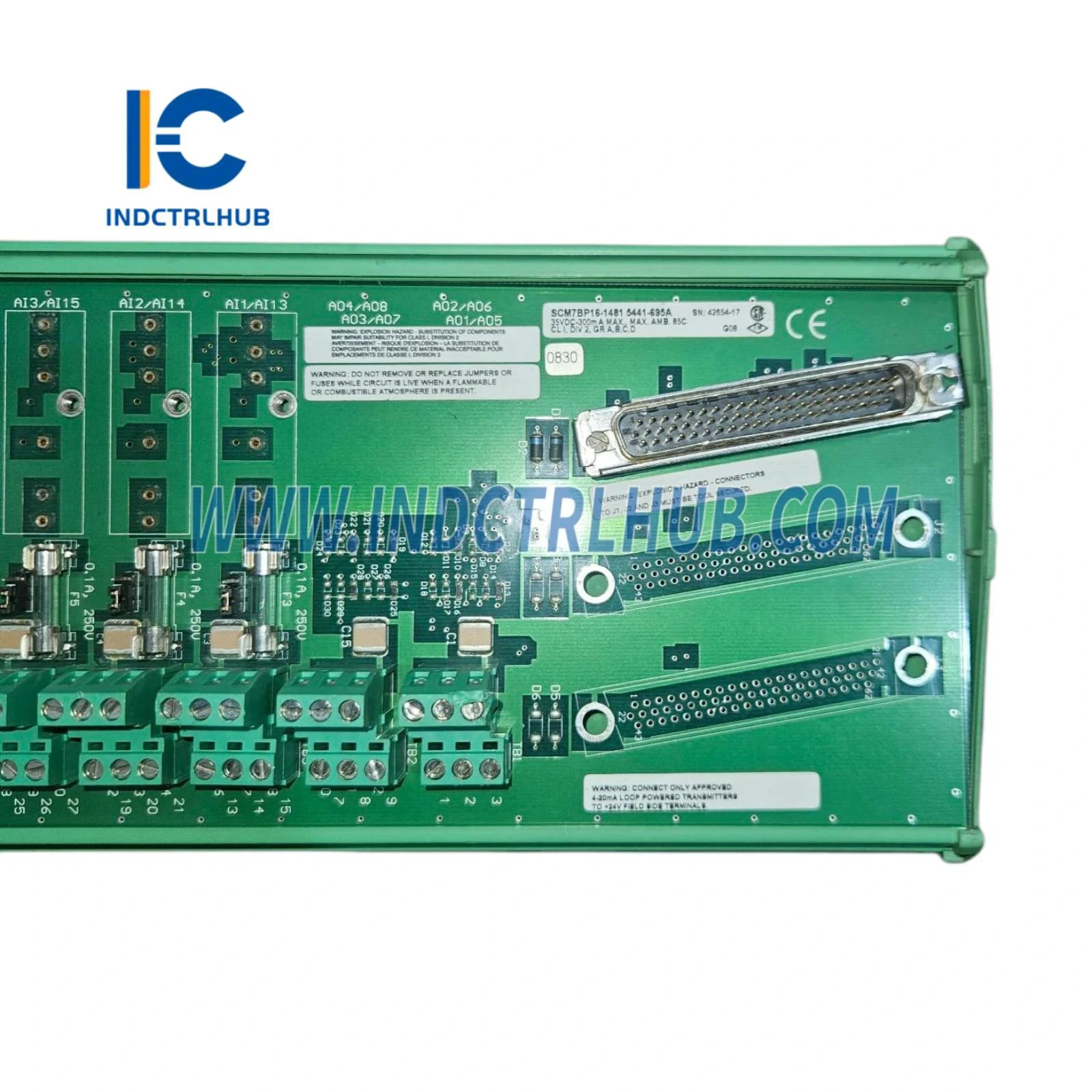

Woodward 5441-695 Analoog I/O Module
Woodward 5441-695 Analoog I/O Module
Manufacturer: Woodward
Product No.: 5441-695
Condition:1000 in stock
Product Type: Analoog I/O-module
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Ondersteuning
- 30-dae Terugsendings
- Vinnige Versending
Woodward 5441-695 Analoog In-/Uitsetmodule
Produk Oorsig
- Die Woodward 5441-695 is ’n Analoog In-/Uitset (I/O) Module ontwerp vir gebruik binne Woodward__ MicroNet en MicroNet Plus beheerstelsels. Hierdie module koppel met veldtoestelle om analoog seine te verwerk, wat presiese beheer-, moniterings- en beskermingsfunksies vir industriële toepassings soos gas- en stoomturbines, kompressors en kragopwekkingsisteme moontlik maak. Dit word algemeen gebruik in nywerhede soos kragopwekking, olie en gas, lugvaart en maritiem, waar akkurate analoog seinverwerking krities is. Die 5441-695 is bekend vir sy hoë-resolusie I/O vermoëns, robuuste ontwerp en naatlose integrasie met Woodward__ beheerekosisteme.
Tegniese Spesifikasies
- Die 5441-695 het die volgende spesifikasies gebaseer op nywerheidsbronne en Woodward dokumentasie:
| Spesifikasie | Besonderhede |
|---|---|
| Model-/Onderdelnommer | 5441-695 |
| Vervaardiger | Woodward |
| Beskrif | Analoog In-/Uitsetmodule vir MicroNet Beheerstelsels |
| Reeks | MicroNet, MicroNet Plus |
| Funksie | Verwerk analoog insette en uitsette vir beheer en monitering |
| Analoog Insette | Aantal Kanale: 8_16 (konfigurasie-afhanklik) Seintipes: 4_20 mA, 0_5 V, ±10 V, termokoppels, RTD's Resolusie: 16-bit (tipies) Nauwkeurigheid: ±0.1% van volle skaal (tipies) Insetimpedansie: 250 Ω (stroom), >1 MΩ (spanning) |
| Analoog Uitsette | Aantal Kanale: 4_8 (konfigurasie-afhanklik) Seintipes: 4_20 mA, 0_5 V Resolusie: 16-bit (tipies) Nauwkeurigheid: ±0.1% van volle skaal (tipies) Uitsetlading: _ 750 Ω (stroom), _ 2 kΩ (spanning) |
| Reaksietyd | _ 5 ms vir insette/uitsette (tipies) |
| Isolasie | Galvaniese isolasie tussen kanale en stelsel (tot 1500 V) |
| Kommunikasie-koppelvlak | Interne MicroNet bus (eie protokol) |
| Diagnostiek | Oor- en onderreeks opsporing, oop/kortsluiting opsporing, foutverslaggewing |
| Kompatibiliteit | Woodward MicroNet en MicroNet Plus beheerstelsels, versoenbaar met MicroNet CPU's en ander I/O modules |
| Kragsupliering | 18_32 VDC (verskaf via MicroNet chassis agterpaneel) |
| Kragverbruik | Ongeveer 15_25 W (afhangend van I/O las) |
| Omgewingspesifikasies | Bedryfstemperatuur: -40°C tot +70°C (-40°F tot +158°F) Bergingstemperatuur: -40°C tot +85°C (-40°F tot +185°F) Relatiewe Vogtigheid: 5% tot 95% nie-kondenseerbaar Vibrasie: MIL-STD-810 voldoen Skok: MIL-STD-810 voldoen |
| Behuising | IP20 (geïnstalleer in MicroNet chassis, hoër IP graderings met behuisings) |
| Afmetings | Ongeveer 250 mm (H) x 100 mm (B) x 50 mm (D) |
| Gewig | Ongeveer 0.5_1.0 kg |
| Montering | Steek in MicroNet of MicroNet Plus chassis |
| Sertifiserings | CE, UL, CSA, ATEX (vir gevaarlike gebiede, konfigurasie-afhanklik), mariene sertifiserings (bv. DNV, ABS) |
