Siemens 6ES7522-1BH01-0AB0 Vervangings- en Opgraderingsoplossing vir S7-1500 DQ-reeks

Siemens 6ES7522-1BH01-0AB0 Vervangings- en Opgraderingsoplossing vir S7-1500 DQ-reeks

  • Manufacturer: Siemens

  • Product No.: 6ES7522-1BH01-0AB0

  • Condition:1000 in stock

  • Product Type: Digitale Uitset Module

  • Payment: T/T, Western Union

  • Weight: 0g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • 24/7 Ondersteuning
  • 30-dae Terugsendings
  • Vinnige Versending

Siemens 6ES7522-1BH01-0AB0 Vervangings- en Opgraderingsoplossing vir S7-1500 DQ-reeks: Jou Naadlose Oorgangvennoot

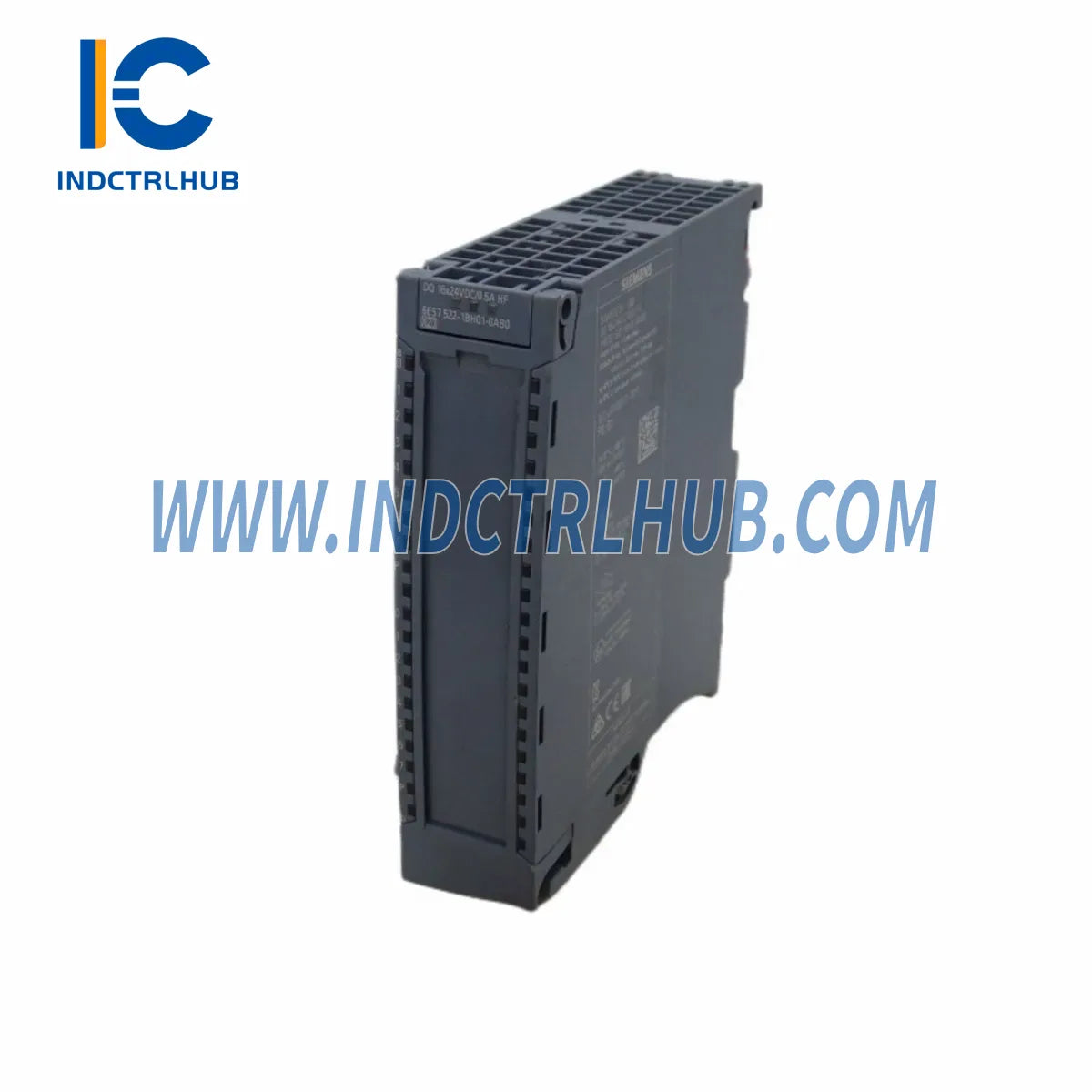

Die Siemens 6ES7522-1BH01-0AB0 is ’n hoë-kenmerk digitale uitsetmodule (DQ 16×24V DC/0.5A HF) ontwerp vir die SIMATIC S7-1500 outomatiseringsplatform. Soos ouer S7-300/S7-400-stelsels hul einde van lewensduur bereik, dien hierdie module as die definitiewe opgraderingspad — wat vinniger siklustye, verbeterde diagnostiek en inheemse TIA Portal-integrasie lewer sonder om ’n volledige rakherontwerp te vereis.

Of jy nou migreer vanaf ’n verouderde S7-300 DO-module of jou aanlegvloer standaardiseer op die S7-1500-argitektuur, die 6ES7522-1BH01-0AB0 bied ’n geverifieerde, val-in-plek versoenbare oplossing met ’n 12-maande waarborg en volle tegniese ondersteuning van Industrial Control Hub.

Vergelykingstabel van Versoenbaarheid

Parameter Oumodul (S7-300 DO) 6ES7522-1BH01-0AB0 (S7-1500 HF)
Uitsetkanale 16 × 24V DC 16 × 24V DC / 0.5A
Reaksietyd ~1 ms <0.1 ms (Hoë Kenmerk)
Diagnostiek Basiese LED slegs Kanaalvlak diagnostiek via TIA Portal
Kortsluitbeskerming Groepvlak Per-kanaal elektroniese beskerming
Programmeeromgewing STEP 7 Klassiek TIA Portal V15.1+
Agterpaneelbus S7-300 rak S7-1500 rak (direkte pas)
Waarborg (via ICH) N/B (Einde van Lewensduur) 12 Maande

Naadlose Opgraderingsoplossings

’n Suksesvolle migrasie na die 6ES7522-1BH01-0AB0 is selde ’n enkele-module-uitruiling. Wanneer jy jou ou digitale uitsetmodule vervang, maak seker dat die volgende maatkomponente opgedateer of vir versoenbaarheid geverifieer word om ’n gladde, produksieveilige oorgang te verseker:

  • ✅ Digitale I/O-paarvorming: Wanneer jy die 6ES7522-1BH01-0AB0 installeer, koppel dit met die 6ES7523-1BL00-0AA0 S7-1500 Digitale I/O Module om gemengde seinhantering op ’n enkele rakgleuf te konsolideer — wat bedradingkompleksiteit tydens opgradering verminder.
  • ✅ Digitale Insettegenoot: Verseker dat jou insetkant eweveel opgegradeer word. Die 6ES7521-1BL00-0AB0 S7-1500 Digitale Insetmodule (32DI × 24V DC HF) is die aanbevole maat DI-module, wat dieselfde HF-klas reaksietyd deel vir gesinchroniseerde I/O-skandering.
  • ✅ Uitgebreide Uitsetkapasiteit: Vir toepassings wat meer as 16 uitsetkanale benodig, brei die 6ES7522-1BL01-0AB0 S7-1500 DQ 32×24V DC Module jou uitsettelling uit terwyl dit dieselfde bedradingkonvensies handhaaf — wat herontwerp minimaliseer.
  • ✅ CPU-opgradering: Die 6ES7522-1BH01-0AB0 presteer die beste wanneer dit saam met 'n moderne S7-1500 CPU gebruik word. Die 6ES7516-3AP03-0AB0 CPU 1516-3 PN/DP bied die verwerkingskapasiteit en PROFINET-bandwydte wat nodig is vir hoëspoed HF-module werking.
  • ✅ Kragtoevoer: Verifieer jou rak se kragbegroting voor migrasie. Die 6ES7505-0RA00-0AB0 PS 60W Kragtoevoermodule is gegradeer vir volle S7-1500-rakladinge en ondersteun redundante kragkonfigurasies vir kritieke toepassings.
  • ✅ ET 200SP Uitvoeruitbreiding: Vir verspreide I/O-node in dieselfde opgraderingsprojek, handhaaf die 6ES7132-6BF01-0BA0 ET 200SP DQ 8×24VDC/0.5A uitvoersignaal-konsistensie oor jou PROFINET-netwerk.
  • ✅ ET 200SP Invoeruitbreiding: Vul jou verspreide uitvoer-node aan met die 6ES7131-6BH01-0BA0 ET 200SP 16DI 24VDC Module vir 'n gebalanseerde afstands-I/O-argitektuur.
  • ✅ Failsafe Integrasie: As jou opgegradeerde stelsel veiligheidsgegradeerde sone insluit, integreer die 6ES7136-6BA00-0CA0 F-DI 8×24VDC Failsafe Module direk in dieselfde TIA Portal-projek, wat SIL-gegradeerde veiligheidsfunksies moontlik maak sonder 'n aparte veiligheids-PLC.
  • ✅ PROFIBUS Legacy Brug: As jou aanleg steeds ou PROFIBUS DP-toestelle tydens die oorgangsperiode gebruik, oorbrug die 6ES7151-1AA06-0AB0 IM 151-1 KOMPAK Koppelvlakmodule ET 200S-node na jou nuwe S7-1500-beheerder en beskerm bestaande veldtoestelbeleggings.

Retrofit Riglyne Vrae

V1: Kan ek die 6ES7522-1BH01-0AB0 in 'n bestaande S7-1500-rak installeer sonder om die agterpaneel te verander?
Ja. Die 6ES7522-1BH01-0AB0 gebruik die standaard S7-1500 U-konnektor agterpaneel-koppelvlak. Geen fisiese rakmodifikasie is nodig nie — verwyder net die ou module, sit die nuwe in, en voer 'n hardeware-konfigurasie-opdatering in TIA Portal uit.

V2: Moet ek die veldterminale herbedraad wanneer ek 'n ouer S7-300 DO-module vervang?
Veldbedrading sal aanpassing vereis. Die S7-1500 voorste konnektor (40-pen) verskil van die S7-300 20-pen konnektor. Ons beveel aan om die Siemens voorste konnektor 6ES7592-1AM00-0XB0 te gebruik en vooraf bedrading op 'n bank te doen voor installasie om stilstand te minimaliseer. Bedradingsdiagramme is op versoek beskikbaar.

V3: Watter TIA Portal-weergawe is nodig om die 6ES7522-1BH01-0AB0 te konfigureer?
TIA Portal V15.1 of hoër word vereis. Vir volle HF-diagnostiese funksionaliteit en kanaalvlak-foutverslae word TIA Portal V17+ aanbeveel. Die HSP (Hardware Support Package) vir hierdie module is beskikbaar vanaf die Siemens Industry Online Support-portaal.

V4: Is die 6ES7522-1BH01-0AB0 verenigbaar met PROFINET IRT (Isochronous Real-Time)?
Ja, wanneer gebruik met 'n IRT-geskikte S7-1500 CPU (bv. CPU 1516-3 PN/DP), ondersteun die module PROFINET IRT vir deterministiese, sub-milisekonde I/O-opdateringsiklusse — krities vir bewegingsbeheer en hoëspoed-verpakkings toepassings.

V5: Wat is die maksimum kabellengte vir die 24V DC-uitsetseine?
Vir standaard 24V DC-laste word kabelafstande tot 600m ondersteun met toepaslike draaddikte (≥0.75mm²). Vir induktiewe laste (solenoïede, relais), gebruik onderdrukkingsdiodes by die las om die module se elektroniese uitsetbeskermingskringe te beskerm.

V6: Kan hierdie module die 6ES7522-1BH00-0AB0 (vorige hardeware-hersiening) vervang?
Ja. Die -1BH01- hersiening is die direkte opvolger van -1BH00- en is ten volle agtertoe verenigbaar wat funksieblok-koppelvlak en bedrading betref. Geen sagtewareveranderings is nodig behalwe 'n hardeware-konfigurasie-opdatering in TIA Portal nie.

Waarborgversekering

Elke 6ES7522-1BH01-0AB0 wat deur Industrial Control Hub verskaf word, word gedek deur 'n omvattende 12-maande waarborg vanaf die afleweringsdatum, insluitend:

  • 🔒 DOA (Dood by Aankoms) Beskerming: Volledige vervanging binne 7 werksdae as die module by eerste aanskakeling faal, sonder terugstuurkoste vir die koper.
  • 🔒 Funksionele Waarborg: Elke eenheid word getoets vir uitsetkanaal-integriteit, backplane-kommunikasie en diagnostiese reaksie voor versending.
  • 🔒 Tegniese Ondersteuning: Gratis voor- en na-verkope ingenieursondersteuning via e-pos en telefoon vir TIA Portal-konfigurasie, bedradingnavrae en verenigbaarheidsverifikasie.
  • 🔒 Opspoorbaarheid: Alle eenhede word met bondeldokumentasie versend, insluitend produksiedatum, firmware-weergawe en toetsrekords op versoek.
  • 🔒 Versnelde Vervanging: Vir kritieke produksie-omgewings kan prioriteitsvervangings-eenhede binne 24 uur na goedkeuring van die waarborg-eis gestuur word.

Om 'n waarborg-eis in te dien of tegniese dokumentasie aan te vra, kontak ons ingenieurspan by [email protected] of skakel +0086 18359243191.
