Product Description

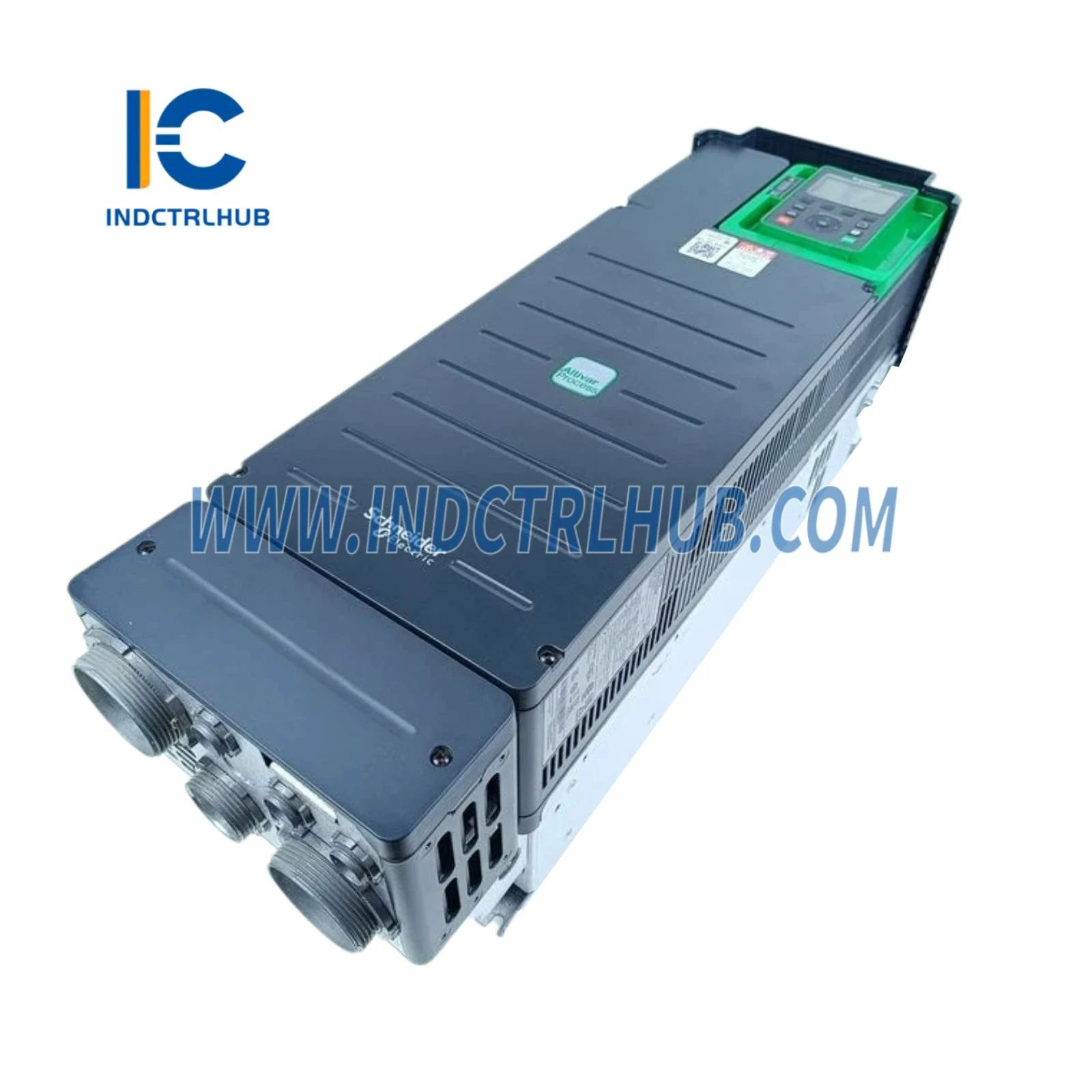

Algemene Inligting
|
Veld |
Besonderhede |
|---|---|
|
Vervaardiger |
Schneider Electric |
|
Modelnommer |
ATV930D45N4 |
|
Reeks |
Altivar Process ATV900 |
|
Beskrywing |
Veranderlike spoed-aandrywing, 45 kW, 400–480 V, met rem-eenheid, IP21 |
|
Montering |
Muurmontering |
|
Beskermingsgradering |
IP21, UL Tipe 1 |
Model Tipe
|
Tipe |
Besonderhede |
|---|---|
|
Produk Tipe |
Veranderlike Spoed Aandrywing |
|
Variant |
Standaard weergawe met remkapper |
|
Toepassing |
Industriële proses |
|
Motor Kompatibiliteit |
Asinkroon en Sinkroon motors |
|
Motor Krag |
45 kW (Normale diens), 37 kW (Swaar diens) |
|
Kommunikasie Protokolle |
Modbus TCP, Modbus Serial, EtherNet/IP |
|
Opsionele Kommunikasie Module |
Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink |
Tegniese Spesifikasies
Elektriese Kenmerke
|
Parameter |
Normale Plig |
Swaar Plig |
|---|---|---|
|

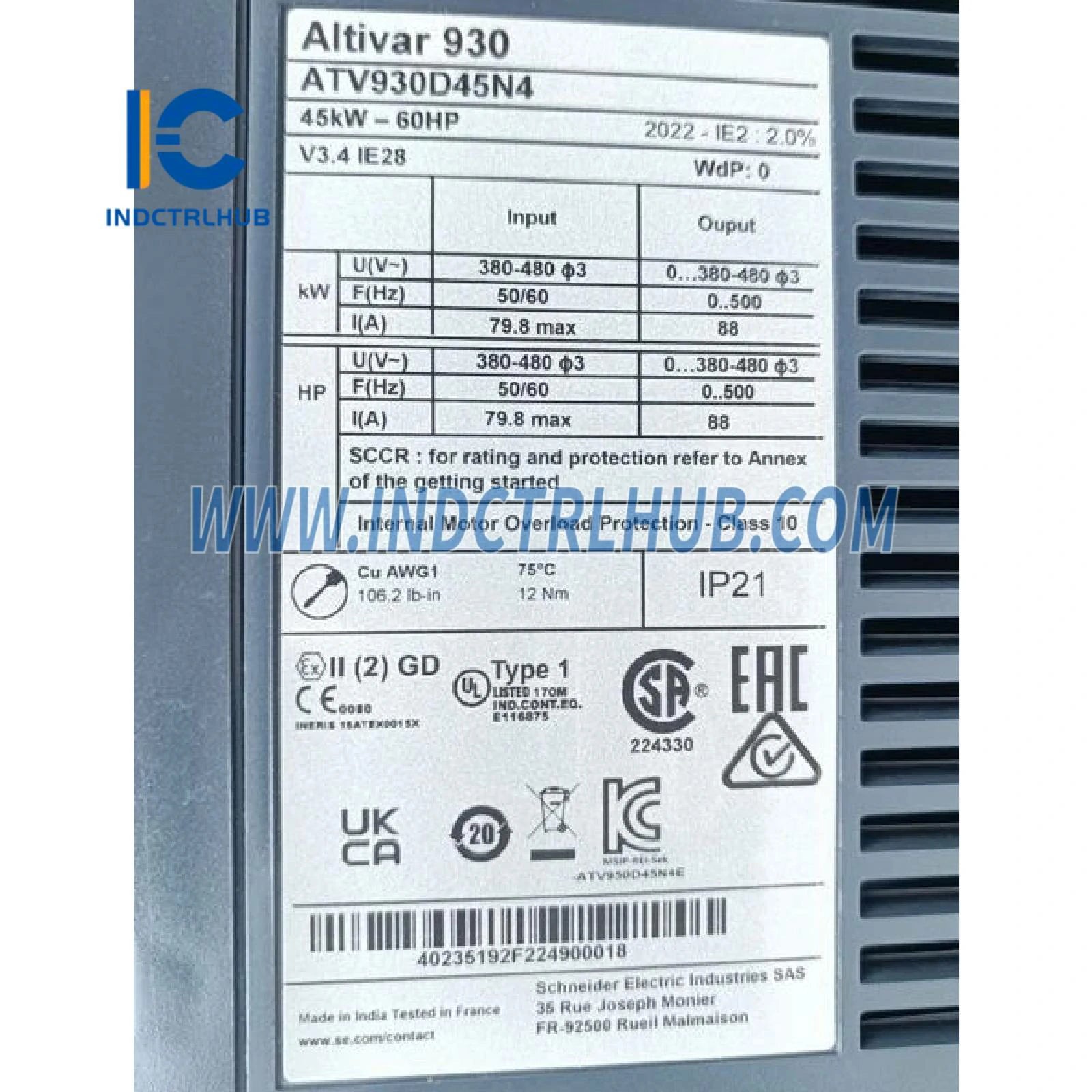

Geraste Spanning [Us] |
380–480 V ±15%/+10% |
Dieselfde |
|
Deurlopende Uitsetstroom |
88 A by 4 kHz |
74.5 A by 4 kHz |
|
Lynstroom (380 V) |
79.8 A |
67.1 A |
|
Lynstroom (480 V) |
69.1 A |
59.0 A |
|
Skynbare Krag (480 V) |
57.4 kVA |
49.1 kVA |
|
Tydelike Stroom (60 s) |
105.6 A |
111.8 A |
Frekwensie & Skakeling
|
Frekwensie Reeks |
0–599 Hz |
|---|---|
|
Skakelfrekwensie |
2–16 kHz verstelbaar (4–16 kHz met afgradering) |
|
Nominale Skakelfrekwensie |
4 kHz |
|
Netwerkfrekwensie |
50–60 Hz |
Invoer/Uitvoer (I/O)
|
I/O Tipe |
Besonderhede |
|---|---|
|
Diskrete Insette |
10 (DI1–DI8 programmeerbaar, STOA, STOB) |
|
Diskrete Uitsette |
2 logika-uitsette (DQ+, DQ-) |
|
Analoog Insette |
3 (0–10 V, 0/4–20 mA; 12-bit resolusie) |
|
Analoog Uitsette |
2 (0–10 V, 0–20 mA; 10-bit resolusie) |
|
Relay-uitsette |
3 konfigureerbaar (R1–R3, gegradeer vir weerstandige en induktiewe laste) |
Enkoder- & Uitbreidingsopsies
|
Uitbreidingsgleuwe |
Slot A/B/C: Kommunikasie of I/O/Relay modules, enkoder-koppelvlakke |
|---|---|
|
Enkoder-koppelvlakke |
5/12 V digitaal, analoog, resolver |
Beskermering & Veiligheid
|
Beskeringsfunksies |
Ingesluit |
|---|---|
|
Termies, Oorlading, Kortsluiting, Faseverlies |
Ja |
|
Remme Chopper |
Geïntegreer |
|
Safe Torque Off (STO), Safe Stop 1 (SS1), SLS |
Ja |
|
SOS, SP, SS2, SSM, SLP, SDI, Safe Logic |
Nie ingesluit nie |

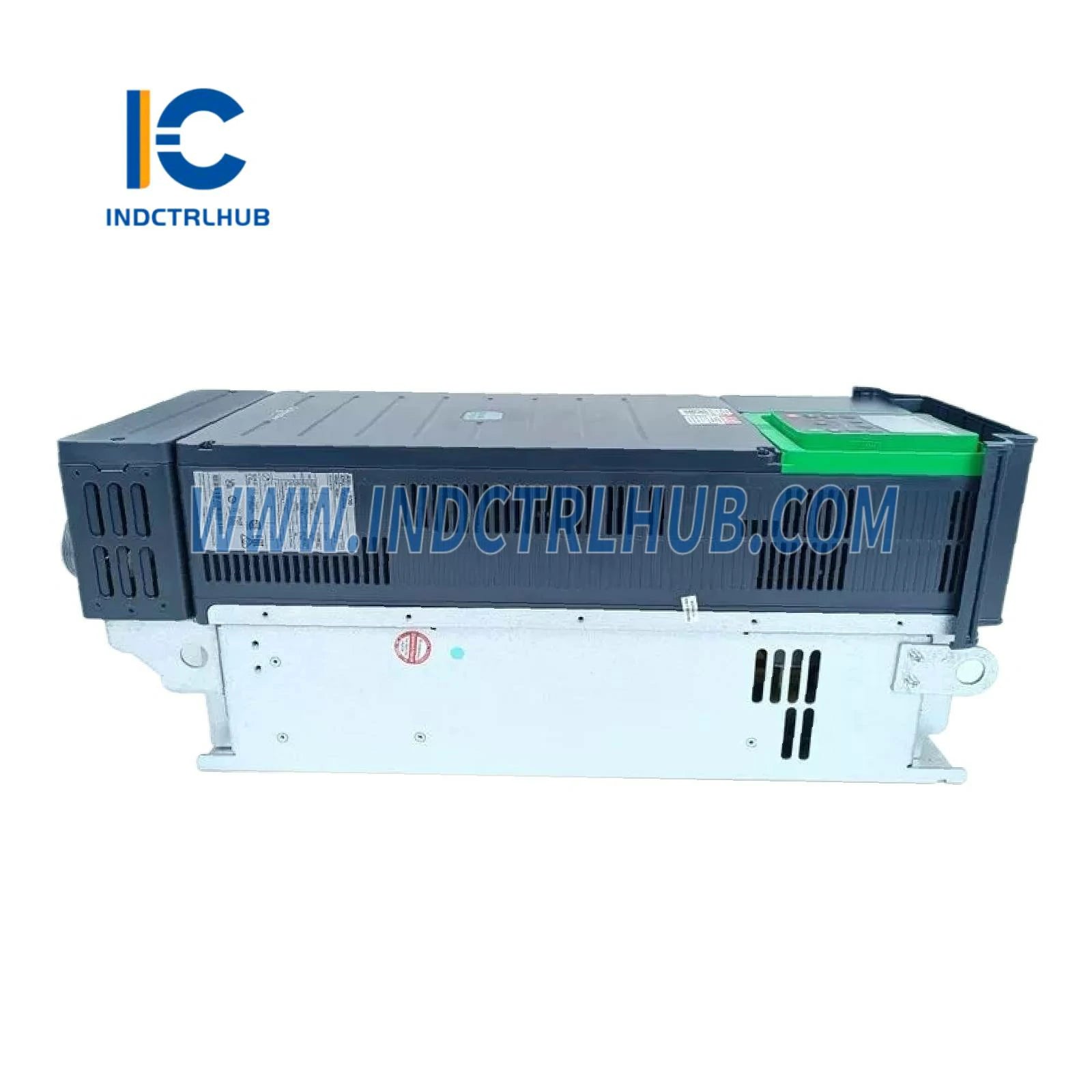

Omgewings- & Fisies
|
Parameter |
Waarde |
|---|---|
|
Afkoeltipe |
Natuurlik: 121 W; Gedwonge: 943 W by 380 V |
|
Afmetings (B x H x D) |
226 x 673 x 274 mm |
|
Netto Gewig |
28.7 kg |
|

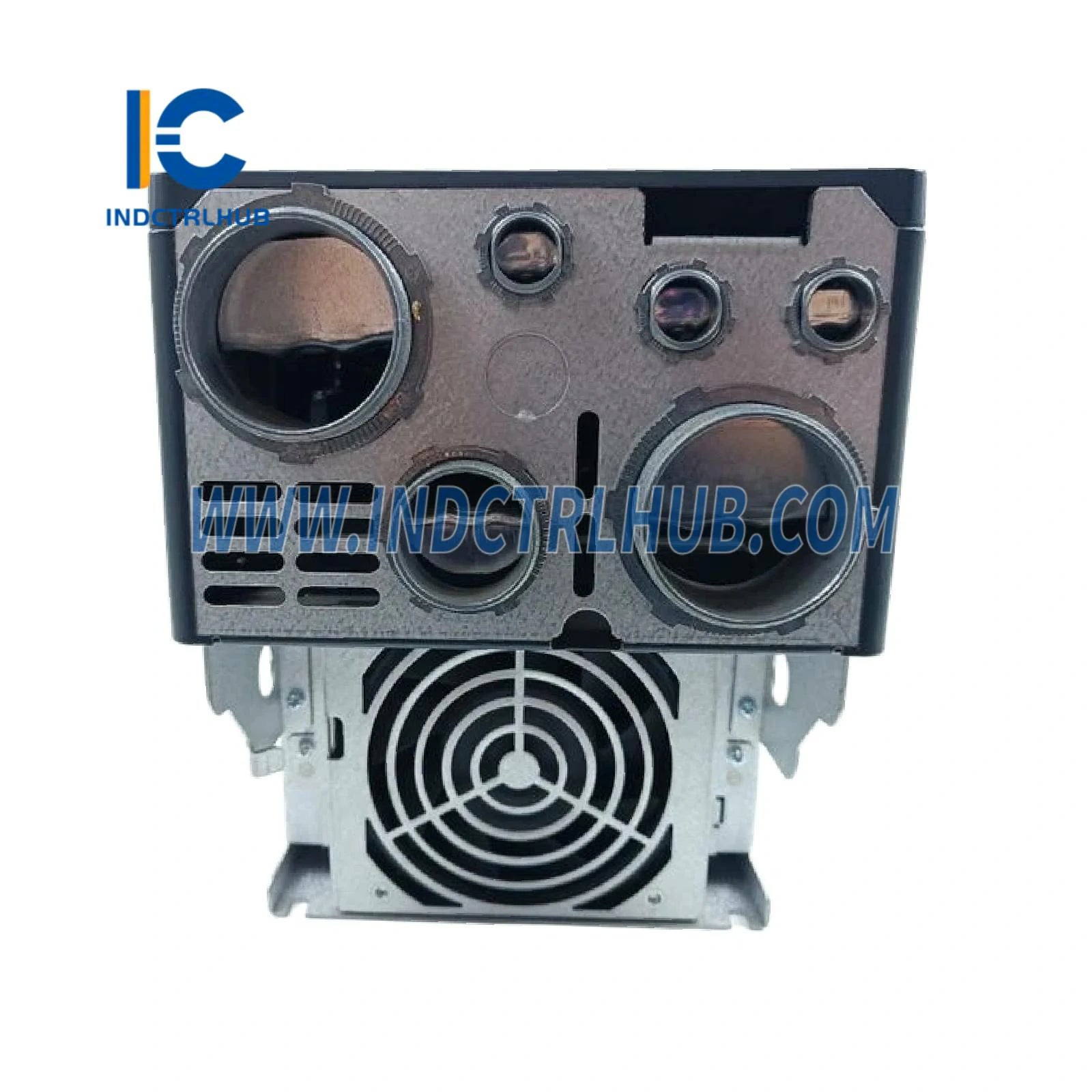

Elektriese Verbinding |
Skroefterminale (Lyn, Motor, DC Bus, Beheer) |
Kommunikasie & Netwerk
|
Koppelvlak |
Besonderhede |
|---|---|
|
Ethernet/Seriële Poorte |
RJ45 (x2), RS-485 (2-draad) |
|
Oordragspoed |
10/100 Mbps Ethernet; 4.8–38.4 kbps Modbus Serieel |
|
Modbus Seriële Formaat |
RTU, 8 bisse, onewe/ewe/geen pariteit, 1–247 adresse |
|
Modbus TCP-toegang |
Slawer |
|
Ruilmodus |
Half/Volledige Duplex, Outomatiese onderhandeling |
Kragvoorsiening
|
Tipe |
Besonderhede |
|---|---|
|
Eksterne Digitale Invoer Voorsiening |
24 V DC (19–30 V), <1.25 mA, beskerm |
|
Interne Potensiometer Voorsiening |
10.5 V DC ±5%, <10 mA, beskerm |
|
Interne Digitale/STO Voorsiening |
24 V DC (21–27 V), <200 mA, beskerm |

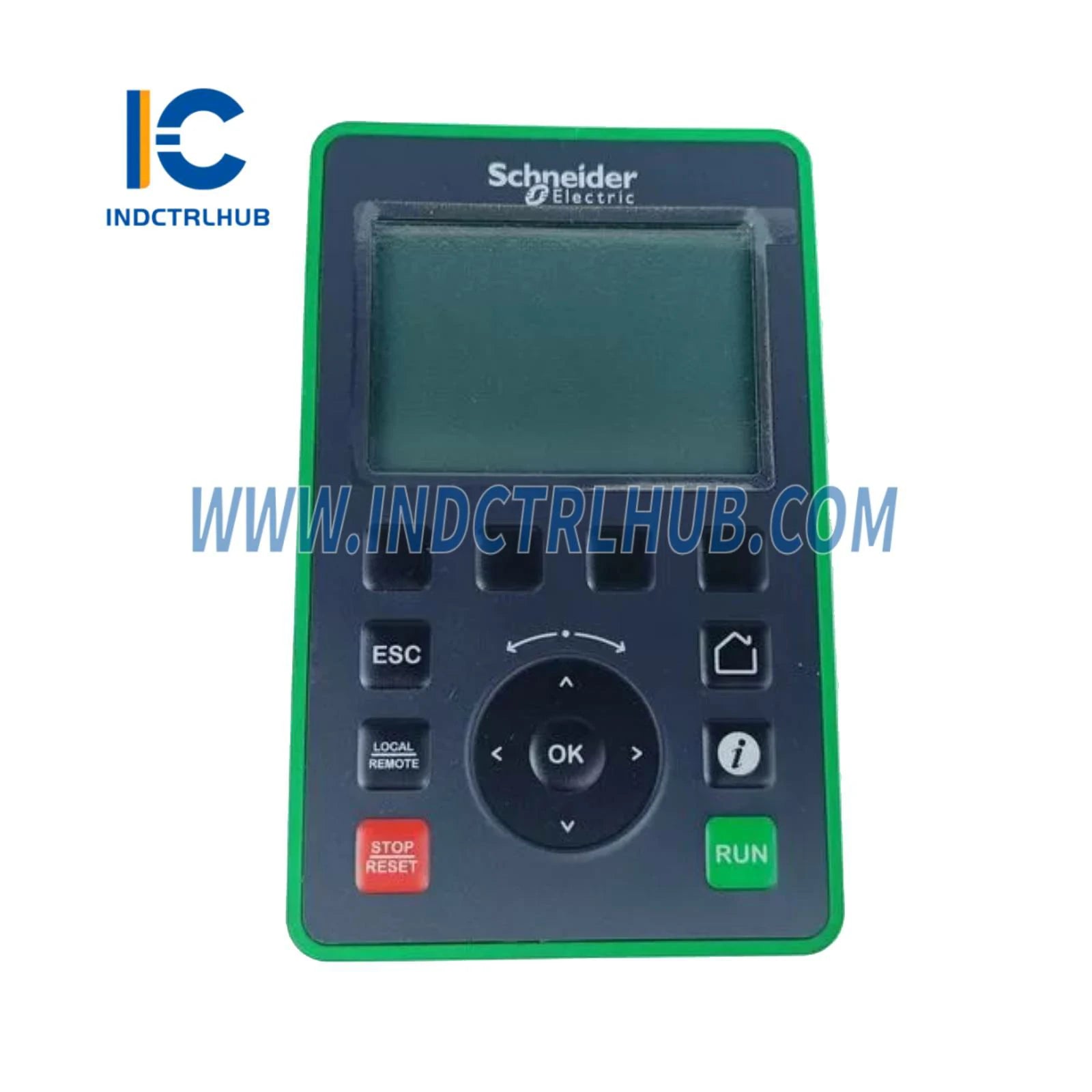

Aanwysers & Diagnostiek
|
Aanwysers |
Funksie |
|---|---|
|
3x LED |
Plaaslike diagnostiek |
|
5x Dubbel-kleur LED |
Ingebedde kommunikasie status |
|
2x Dubbel-kleur LED |
Kommunikasie module status |
|
1x Rooi LED |
Spanning teenwoordigheid |
