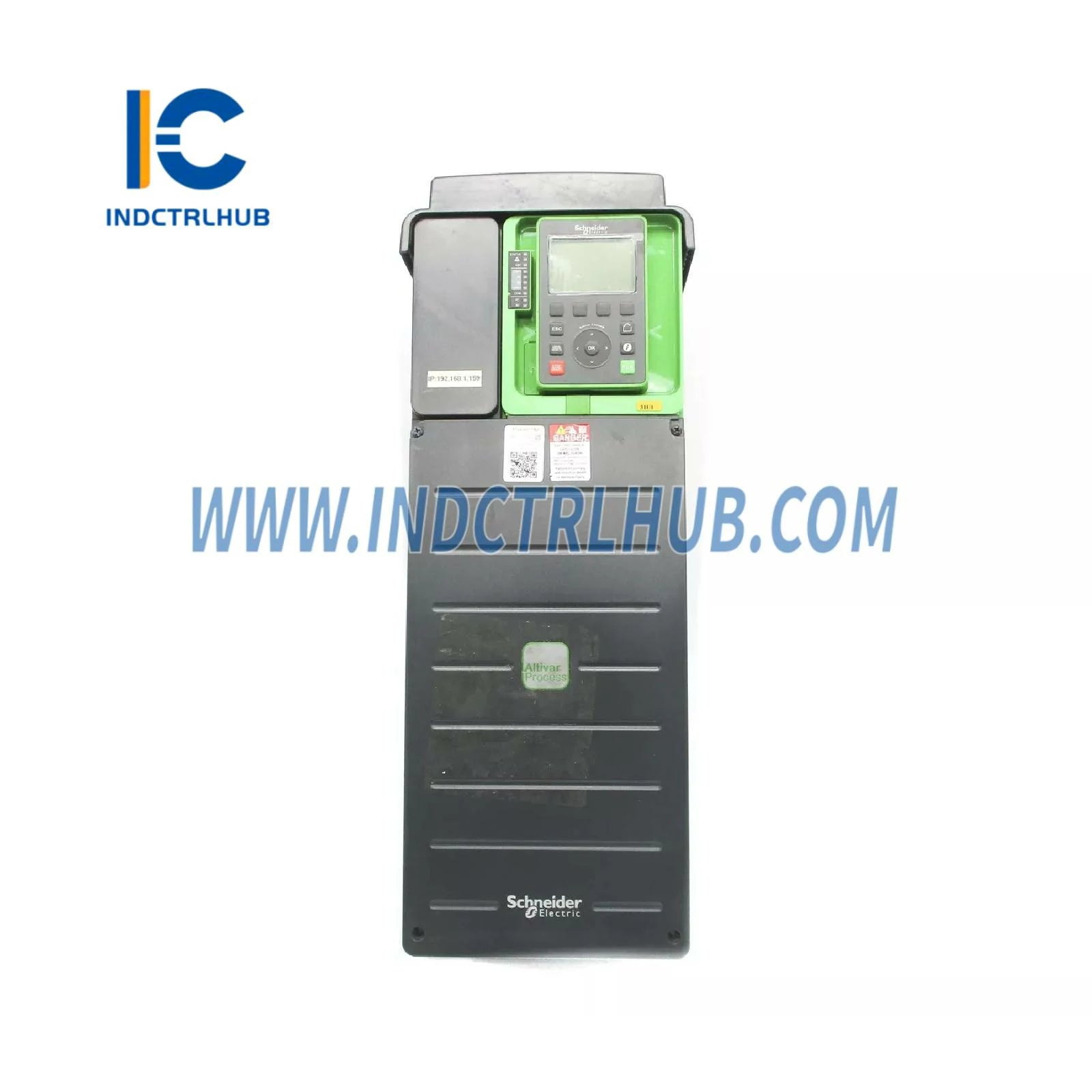

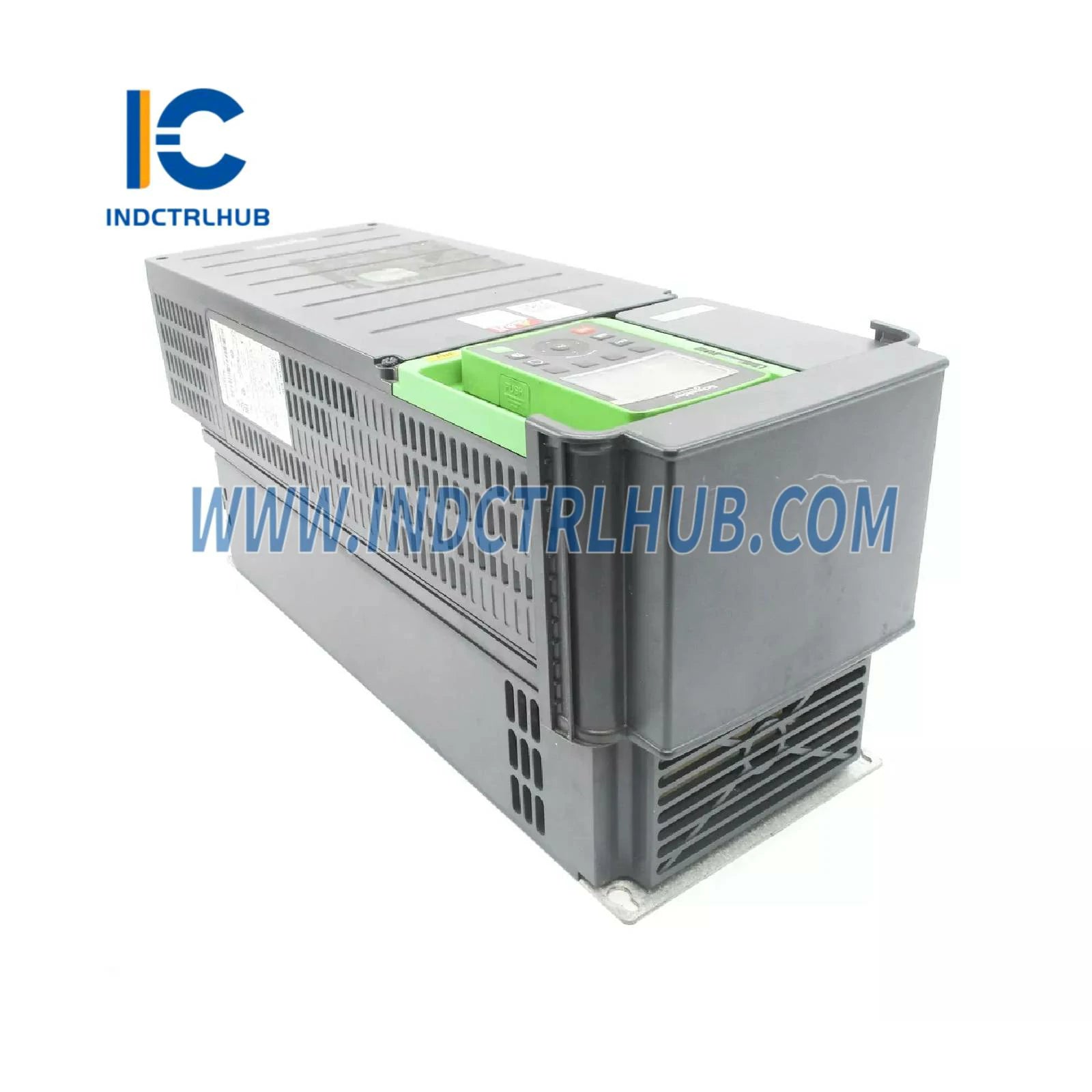

Product Description
Algemene Inligting
|
Parameter |
Besonderhede |
|---|---|
|
Vervaardiger |
Schneider Electric |
|
Model/Deelnommer |
ATV930D15N4 |
|
Produk Tipe |
Veranderlike Spoed Aandrywing |
|
Reeks/Reeks |
Altivar Proses ATV900 |
|
Toepassing |
Industriële prosesse, asynchrone/sinchrone motors |
|
Variant |
Met geïntegreerde remkapper |
|
Montering |
Muurmontering |
|
IP-gradering |
IP21 / UL Tipe 1 |

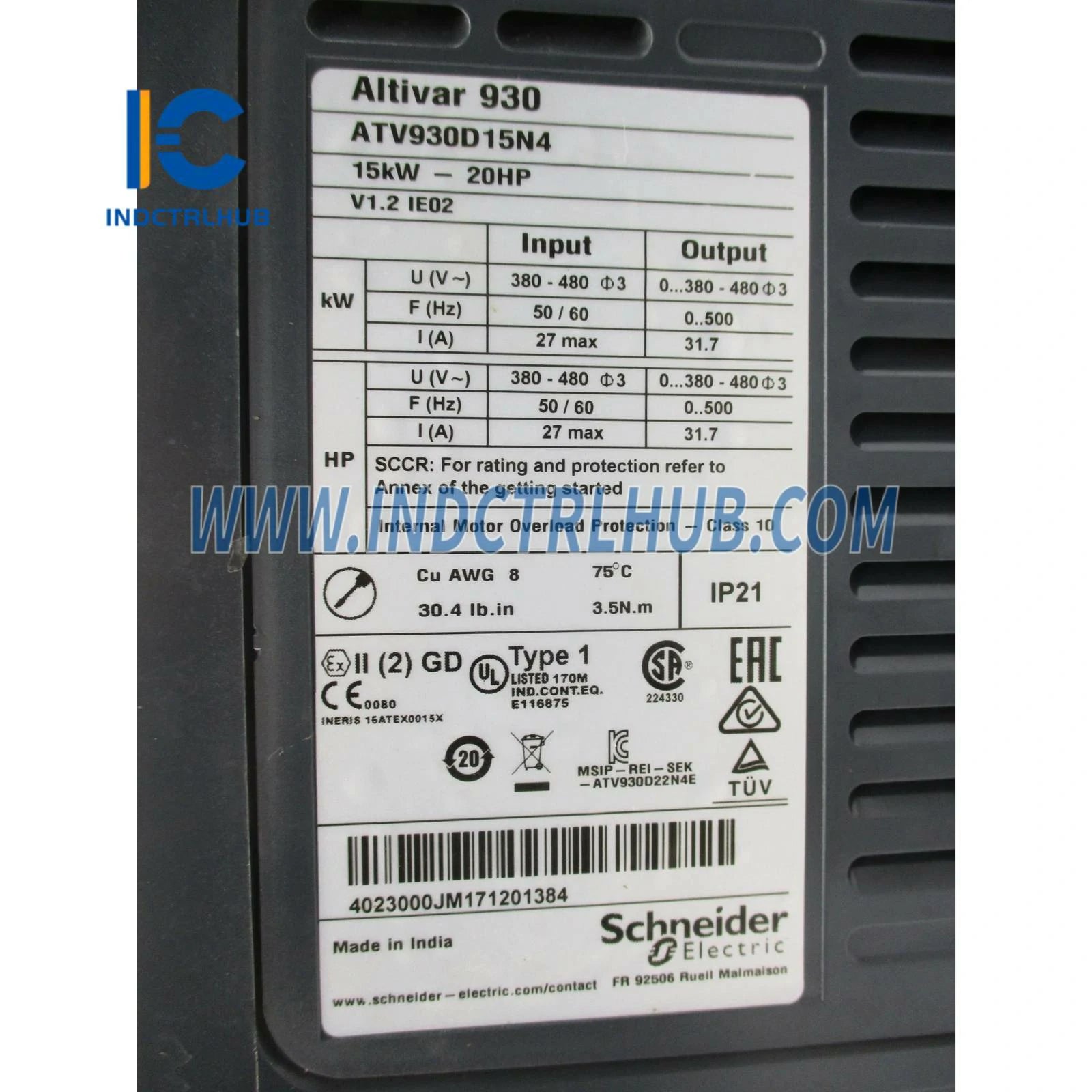

Elektriese Spesifikasies
|
Parameter |
Normale Plig |
Swaar Plig |
|---|---|---|
|
Geraste Krag |
15 kW |
11 kW |
|
Lynspanning |
380–480 V ±10% |
Dieselfde |
|
Deurlopende Uitstroom |
31.7 A @ 4 kHz |
23.5 A @ 4 kHz |
|
Lynstroom @ 380 V |
27.0 A |
20.6 A |
|
Lynstroom @ 480 V |
23.3 A |
18.1 A |
|
Skynbare Krag @ 480 V |
19.4 kVA |
15 kVA |
|
Oorgangstroom (60s) |
38 A |
35.3 A |
|
Skakelfrekwensie (Verstelbaar) |
2–16 kHz |
Dieselfde |
|
Nominale Skakelfrekwensie |
4 kHz |
Dieselfde |
|
Maksimum Uitsetspanning |
480 V |
Dieselfde |
|
Netwerkfrekwensie |
50/60 Hz |
Dieselfde |
|
Maks Insetstroom |
27.0 A |
Dieselfde |
Beheer & Koppelvlakke
|
Parameter |
Besonderhede |
|---|---|
|
Kommunikasieprotokolle |
Modbus Serial, Modbus TCP, EtherNet/IP |
|
Kommunikasieporte |
2x RJ45 Ethernet, 1x RJ45 Modbus-reeks |
|
Koppelvlaksoorte |
Ethernet, 2-draad RS485 |
|
Uitbreidingsgleuwe |
A, B, C – vir kommunikasie/enkodeerder/I/O-modules |
|
Diskrete Insette |
10 totaal (8 DI + 2 STO), programmeerbaar |
|
Diskrete Uitsette |
2 logika-uitsette, puls of standaard |
|
Analoog Insette |
3 (0–10 V of 0(4)–20 mA, 12-bit resolusie) |
|
Analoog Uitsette |
2 (0–10 V of 0–20 mA, 10-bit resolusie) |
|
Relaisuitsette |
3 (R1, R2, R3 – konfigureerbaar, NO/NC, fout/volgorde) |
Motorbeheerfunksies
|
Parameter |
Besonderhede |
|---|---|
|
Motortipes |
Asinkroon, Permanente Magneet, Sinkroon Weerstand |
|
Beheerprofiele |
Veranderlike wringkrag, Konstante wringkrag, Geoptimaliseerde wringkrag |
|
Maksimum Uitsetfrekwensie |
599 Hz |
|
Motor Glip Kompensasie |
Verstelbaar, nie beskikbaar vir PM-motors nie |
|
4-Kwadrantbedryf |
Ja |
|
Remming |
Geïntegreerde DC-inspuitremming |
Beskermingskenmerke
|
Tipe |
Sluit in |
|---|---|
|
Aandryfbeskerming |
Oorstroom, kortsluiting, oorverhitting, faseverlies, Gg-bus oorspanning, onderspanning |
|
Motorbeskerming |
Faseonderbreking, termiese beskerming, veilige wringkrag af |
|
Veiligheidsfunksies |
STO, SS1, SLS, SBC/SBT |
|
Nie-ondersteunde Veiligheidsfunksies |
SOS, SP, SSM, SS2, SLP, SDI, programmeerbare veiligheidslogika |

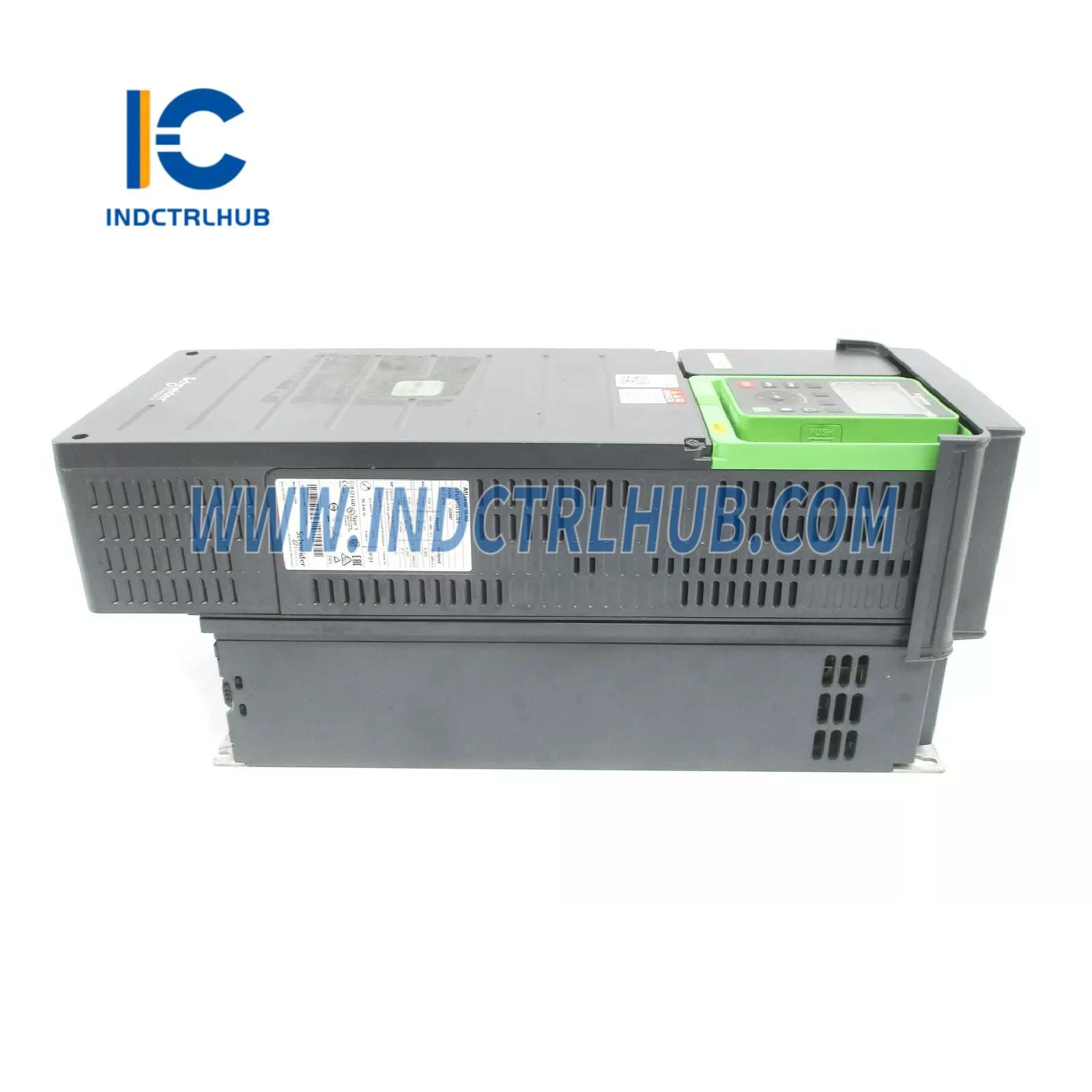

Fisiese Spesifikasies
|
Parameter |
Besonderhede |
|---|---|
|
Breedte x Hoogte x Diepte |
211 x 545.9 x 235 mm |
|
Netto Gewig |
13.6 kg |
|

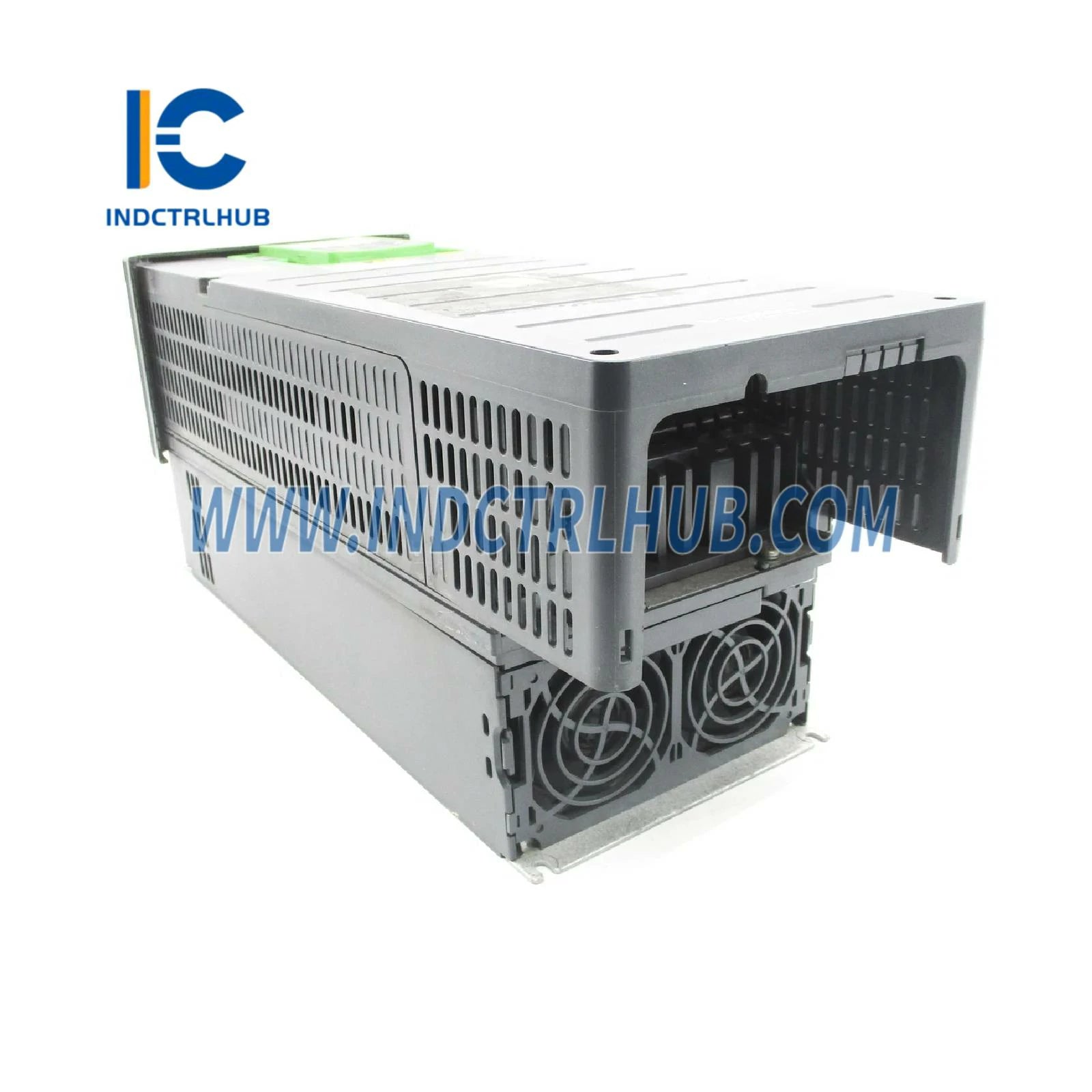

Afkoeling |
Natuurlik: 59 W / Gedwing: 366 W |
|
Elektriese Verbindings |
Skroefterminale (AWG 20–6) |
|
Plaaslike Sein |
3 diagnostiese LED's, 8 kommunikasie LED's |
Voorsiening & Insette
|
Parameter |
Besonderhede |
|---|---|
|
Eksterne DI Voorsiening |
24 V Gg (19–30 V), <1.25 mA |
|
Interne Potensiometer Voorsiening |
10.5 V Gg ±5%, <10 mA |
|
Interne DI & STO Voorsiening |
24 V Gg (21–27 V), <200 mA |
