Product Description
Algemene Inligting
|
Veld |
Besonderhede |
|---|---|
|
Vervaardiger |
Schneider Electric |
|
Model/Deelnommer |
ATV320U04N4B |
|
Reeks |
Altivar Masjien ATV320 |
|
Beskrywing |

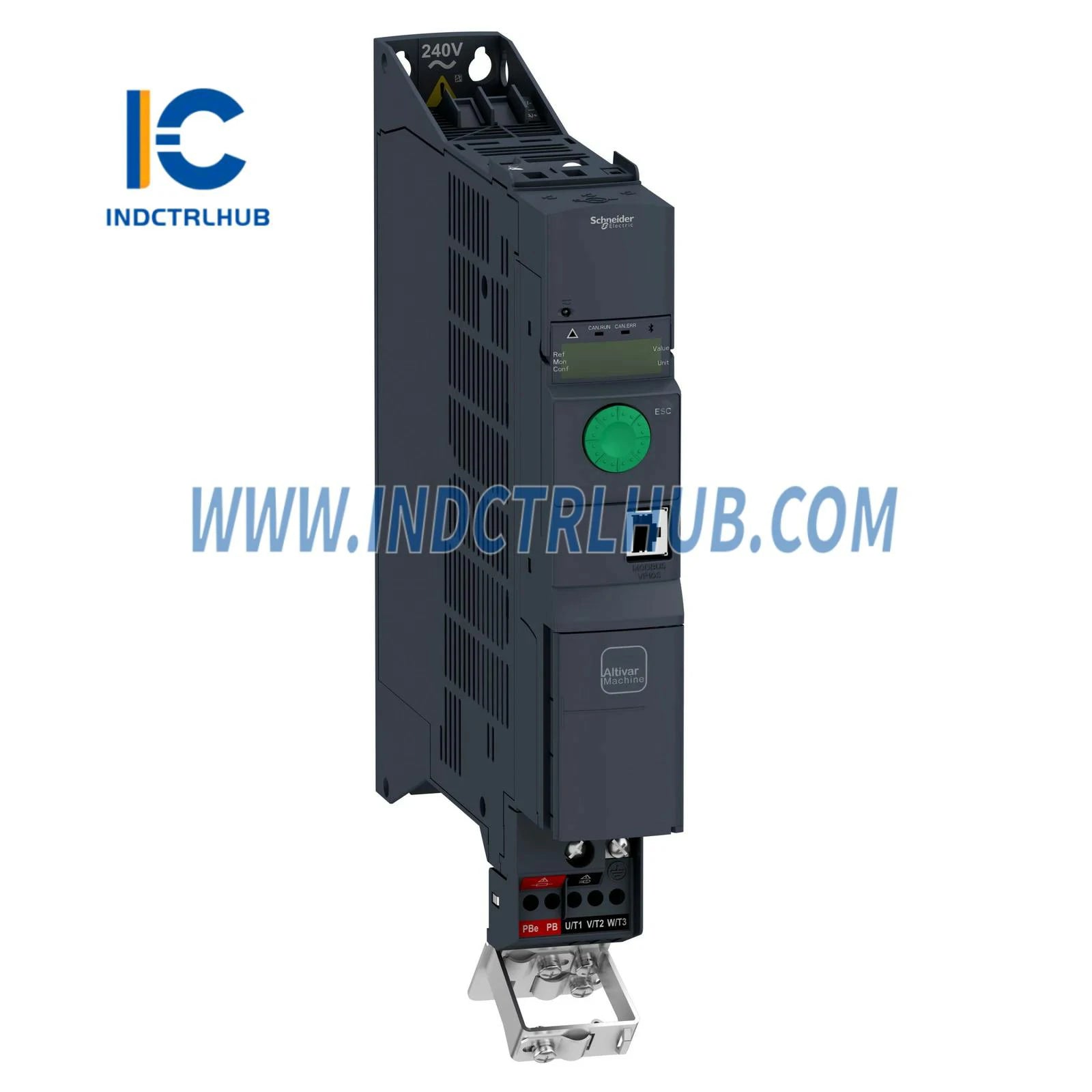

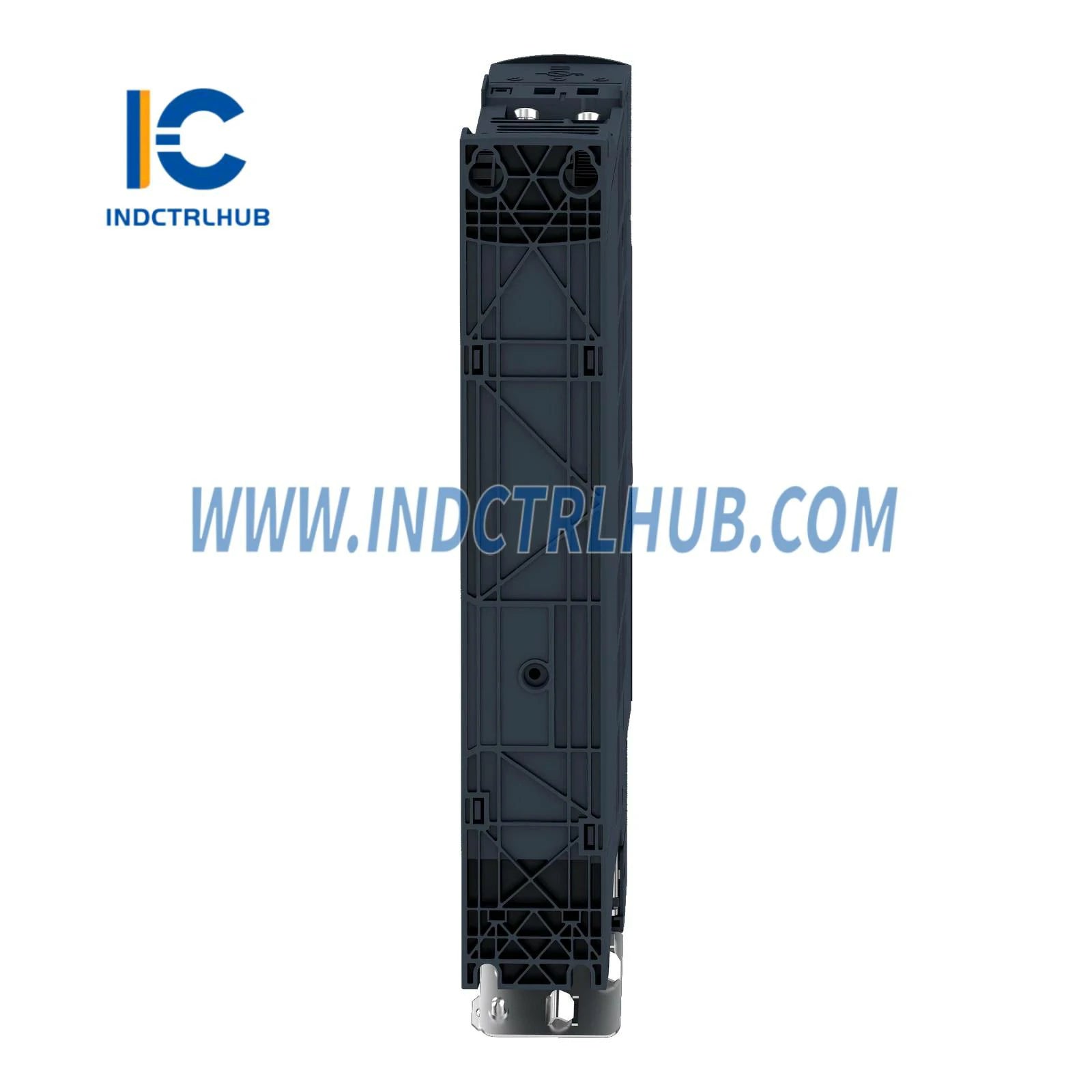

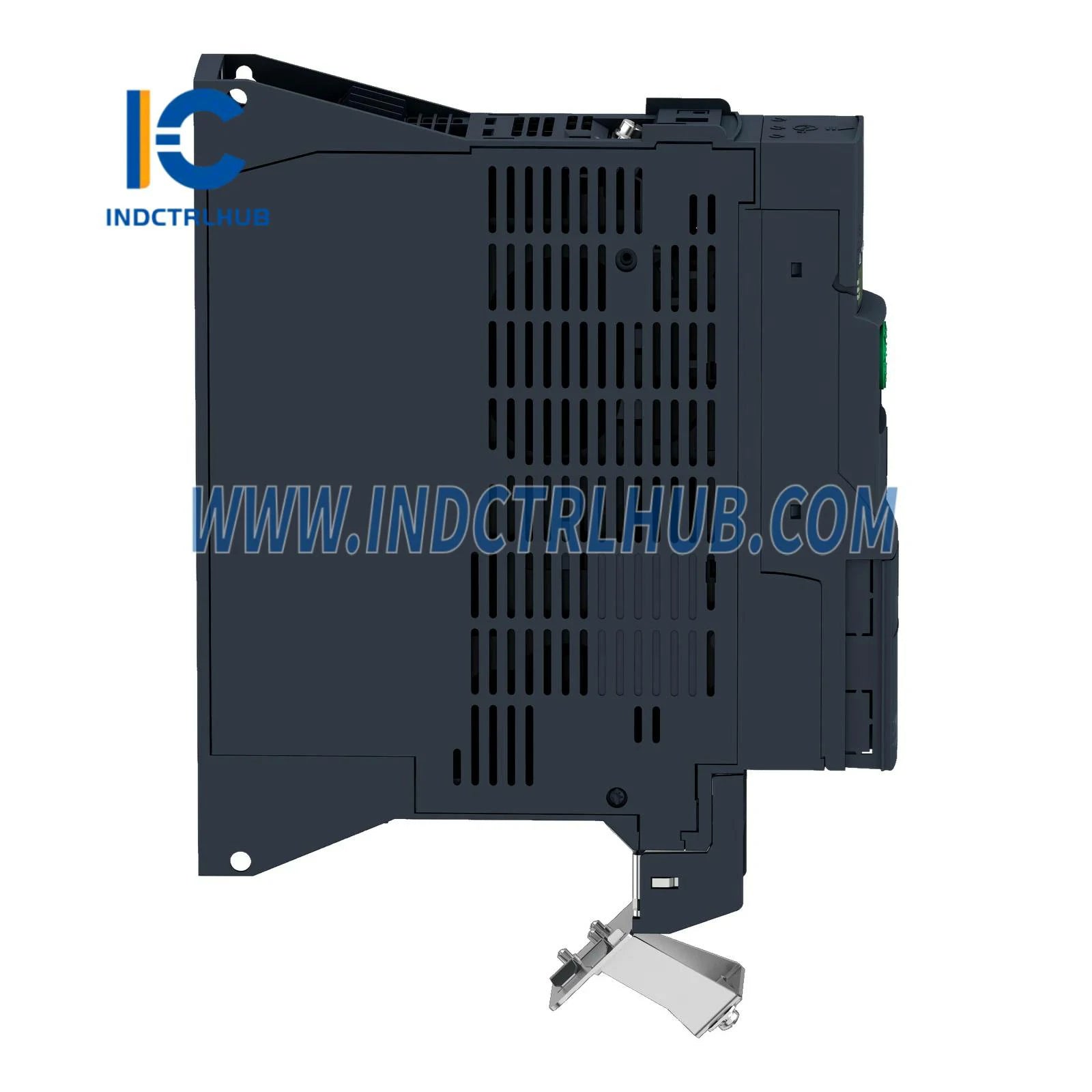

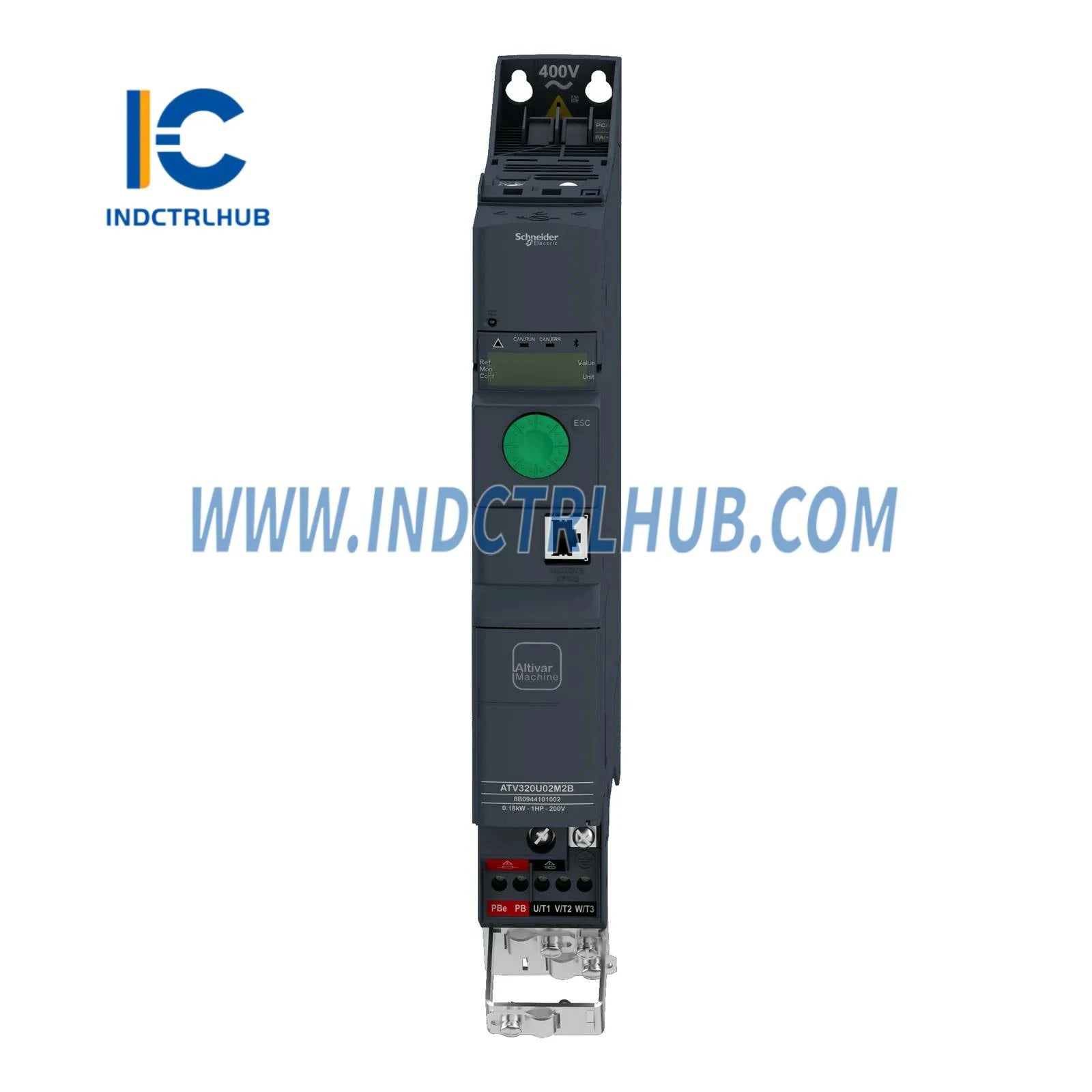

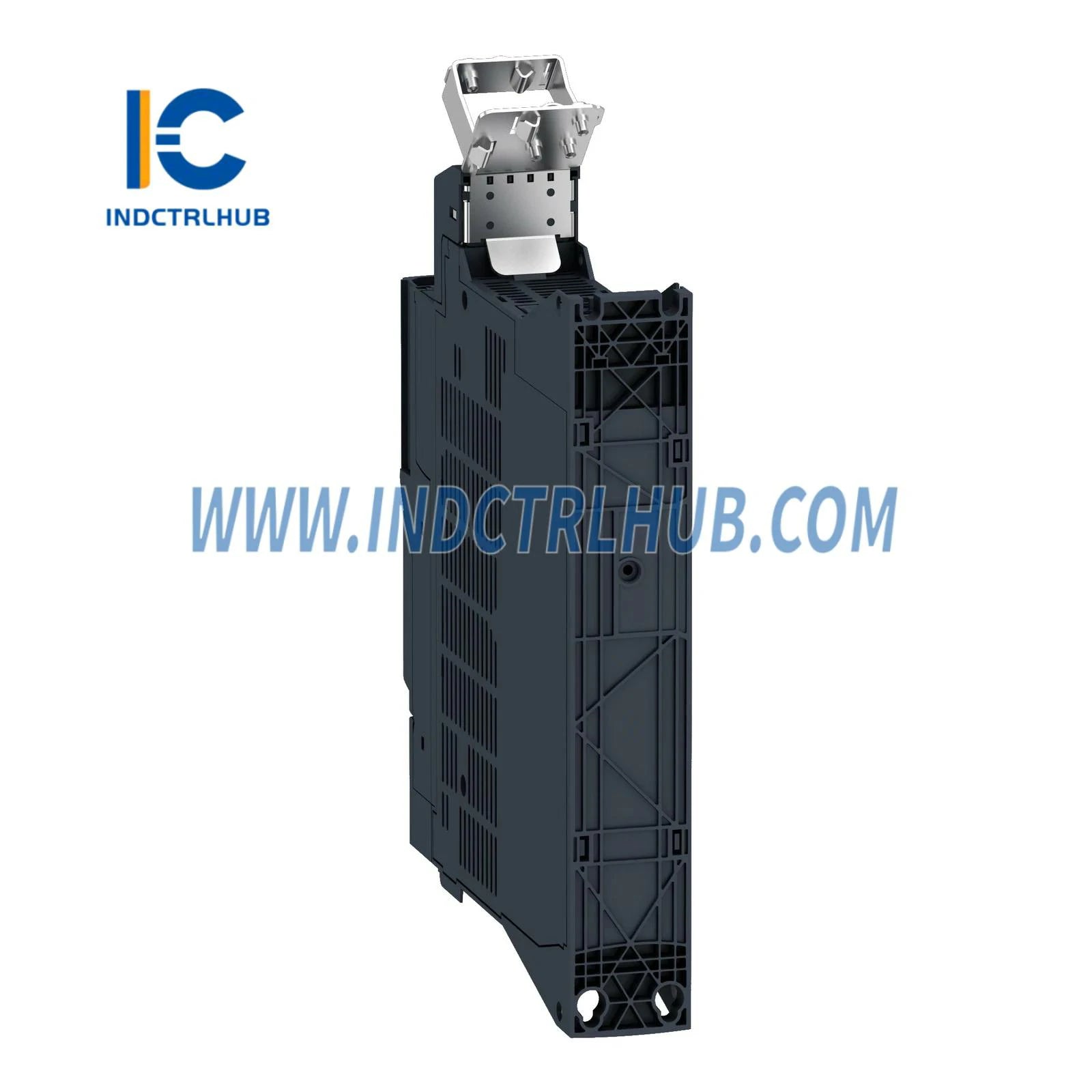

Veranderlike spoed aandrywing ATV320 – 0.37kW – 380…500V – 3-fase – boekformaat |
Modeltipe
|
Veld |
Besonderhede |
|---|---|
|
Toepassing |
Komplekse masjiene |
|
Variant |
Standaard weergawe |
|
Formaat |
Boekformaat |
|
Montering |
Kasmontering |
Tegniese Spesifikasies
Elektries
|
Parameter |
Waarde |
|---|---|
|
Geraste voedingspanning |
380…500 V (-15% tot +10%) |
|
Nominale uitsetstroom (Swaar diens) |
1.5 A |
|
Motor krag |
0.37 kW |
|
Maksimum uitsetspanning |
500 V |
|
Nominale skakelfrekwensie |
4 kHz (verstelbaar van 2–16 kHz) |
|
Maksimum insetstroom |
2.1 A |
|
Lynstroom (380V / 500V) |
2.1 A / 1.6 A |
|
Skynbare krag |
1.4 kVA by 500 V |
|
Netwerkfrekwensie |
50/60 Hz (±5%) |
|
Vooruitsigte lyn Isc |
5 kA |
|
Geïntegreerde remkapper |
Ja |
|
EMC-filter |
Geïntegreerde Klas C2 EMC-filter |
|
Maksimum uitsetfrekwensie |
0.599 kHz |
|
Tydelike oorwrigting |
170–200% van nominale wringkrag |
|
Spoedakkuraatheid |
±10% van nominale gly (0.2Tn tot Tn) |
|
Reguleringslus |
Verstelbare PID-reguleerder |
Insette/Uitte
|
I/O Tipe |
Besonderhede |
|---|---|
|
Diskrete Insette |
7 (STO, DI1–DI6) |
|
Diskrete Uitsette |
3 oop versamelaarsuitsette (DQ+, DQ-) |
|
Analoog Insette |
3 (0–10V, ±10V, 0–20mA konfigureerbaar) |
|
Analoog Uitsette |
1 konfigureerbaar (0–10V of 0–20mA) |
|
Relaisuitsette |
2 (R1 en R2, met NO/NC kontakte, 100,000 siklusse duursaamheid) |
Funksionele Kenmerke
|
Kenmerk |
Beskikbaarheid |
|---|---|
|
4 kwadrant werking |
Ja |
|
Motorkontrole tipe |
V/f, Sensorlose Vektor, Energiebesparingsmodusse |
|
STO (Veilige Draaimoment Af) |
Ja |
|
Veilige Stop 1 (SS1) |
Ja |
|
Ander veiligheidsfunksies (SBC, SOS, SP, SSM, SS2, SLP, SDI) |
Nie ondersteun nie |
Omgewingsgrense
|
Parameter |
Waarde |
|---|---|
|
Bedryfstemperatuur |
-10 tot +50°C (tot +60°C met afgradering) |
|
Bergingstemperatuur |
-25 tot +70°C |
|
Relatiewe humiditeit |
Klas 3K5 (volgens EN 60721-3) |
|
Skokweerstand |
150 m/s² @ 11 ms |
|
Trilweerstand |
10 m/s² (13–200 Hz), 1.5 mm (2–13 Hz) |
|
Omgewingsklassifikasie |
3C3 / 3S2 (IEC 60721-3-3) |
|
Afkoellugvloei |
9.4 m³/h |
|
Vervuilingsgraad |
2 |
|
Oorspanningskategorie |
III |
|
Sertifiserings |
CE, ATEX, NOM, GOST, EAC, RCM, KC, UL, CSA |
|
Standarde |
IEC 61800-5-1, IEC 61000-4-x reeks |
Kommunikasie
|
Protokolle Ondersteun |
Via Kommunikasie-module |
|---|---|
|
Modbus Serial, CANopen |
Geïntegreer |
|
Profibus DP V1, PROFINET, EtherCAT, EtherNet/IP, Powerlink, DeviceNet |
Opsionele kommunikasie-modules |
Fisiese Spesifikasies
|
Parameter |
Waarde |
|---|---|
|
Breedte |
45 mm |
|
Hoogte |
325 mm |
|
Diepte |
245 mm |
|
Netto Gewig |
2.5 kg |
Verpakkingsinligting
|
Pakket Tipe |
Hoeveelheid |
Afmetings (L x B x H) |
Gewig |
|---|---|---|---|
|
Pakket 1 |
1 |
32.5 x 27.5 x 8.5 cm |
2.273 kg |
|
Pakket 2 |
24 |
80 x 60 x 75 cm |
68.848 kg |
