Product Description
Produk Oorsig
| Veld | Besonderhede |
|---|---|
| Vervaardiger | MTL Instruments (Eaton) |

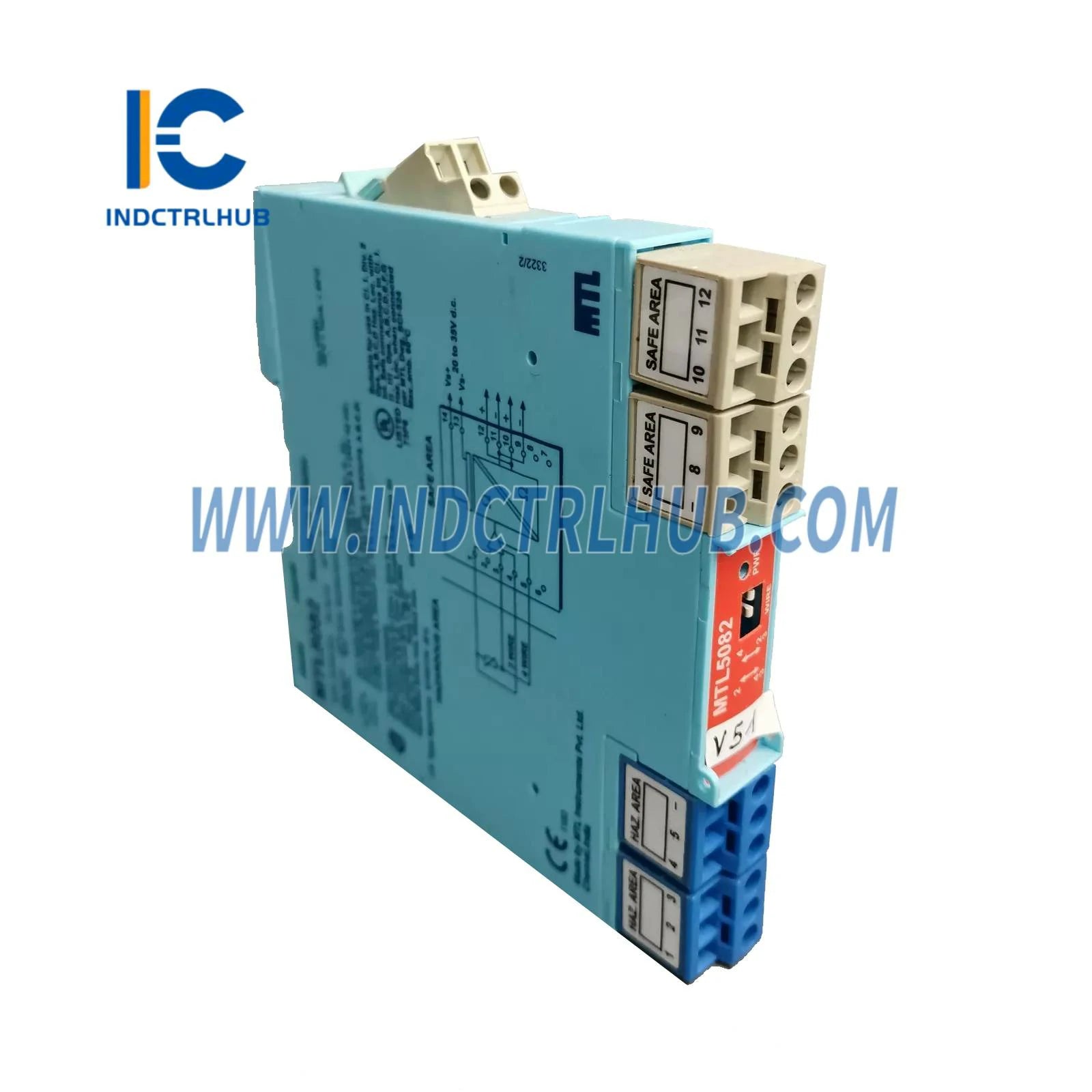

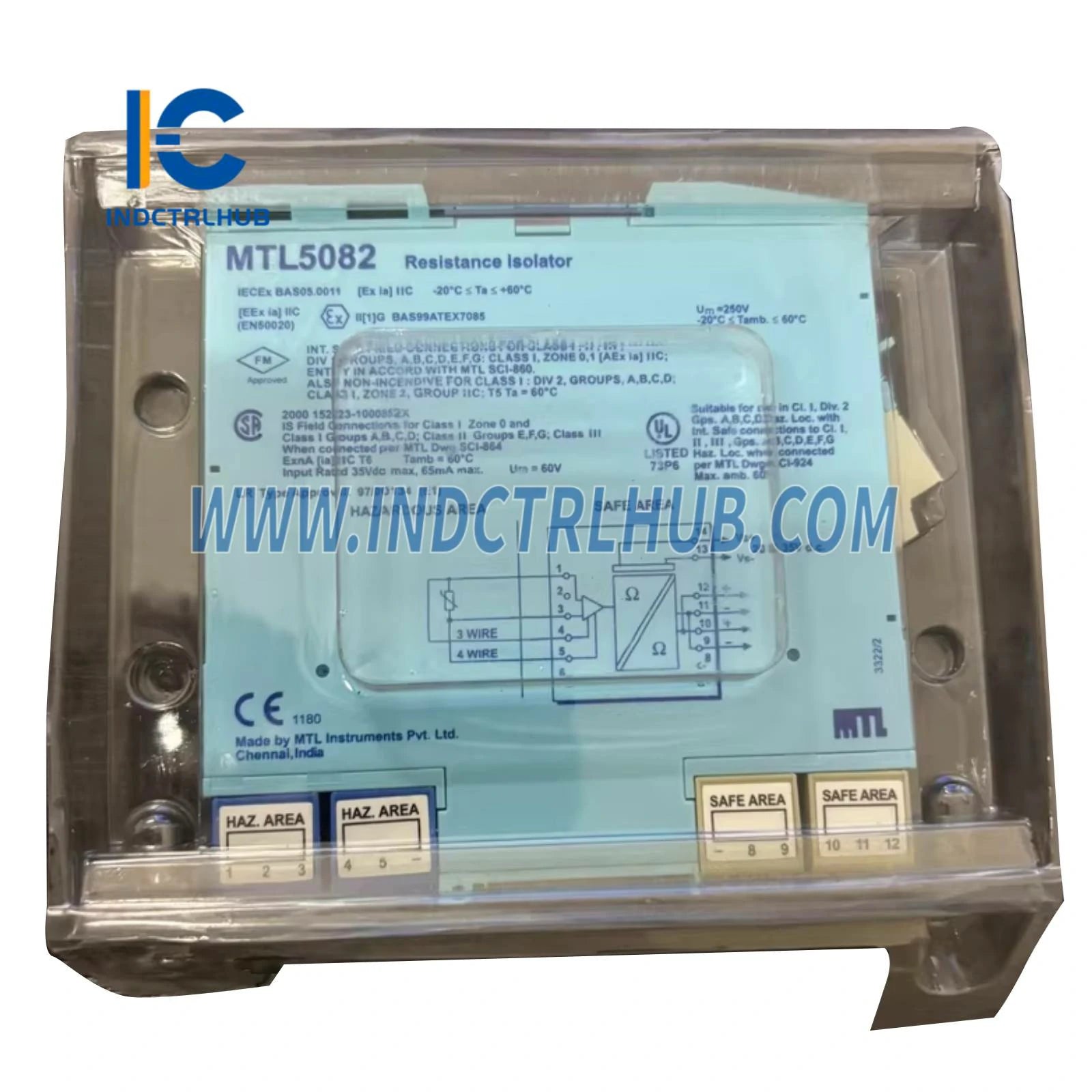

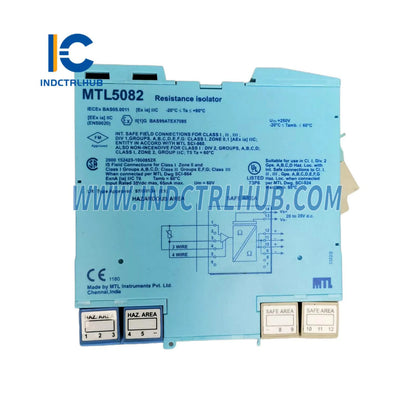

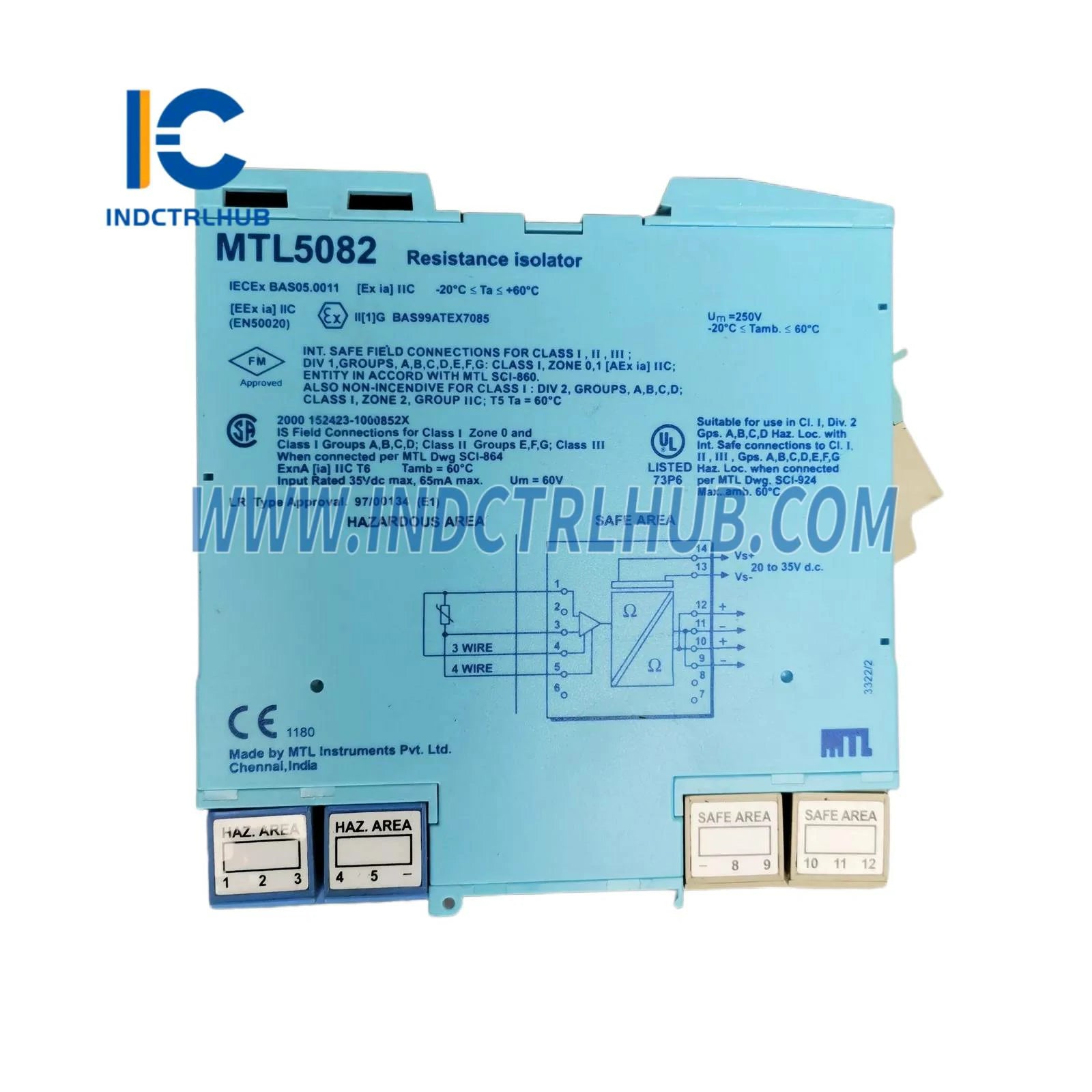

| Deelnommer | MTL 5082 |
| Produk Tipe | Weerstandsisoleerder vir Veiligheidsbestuurderstelsel |

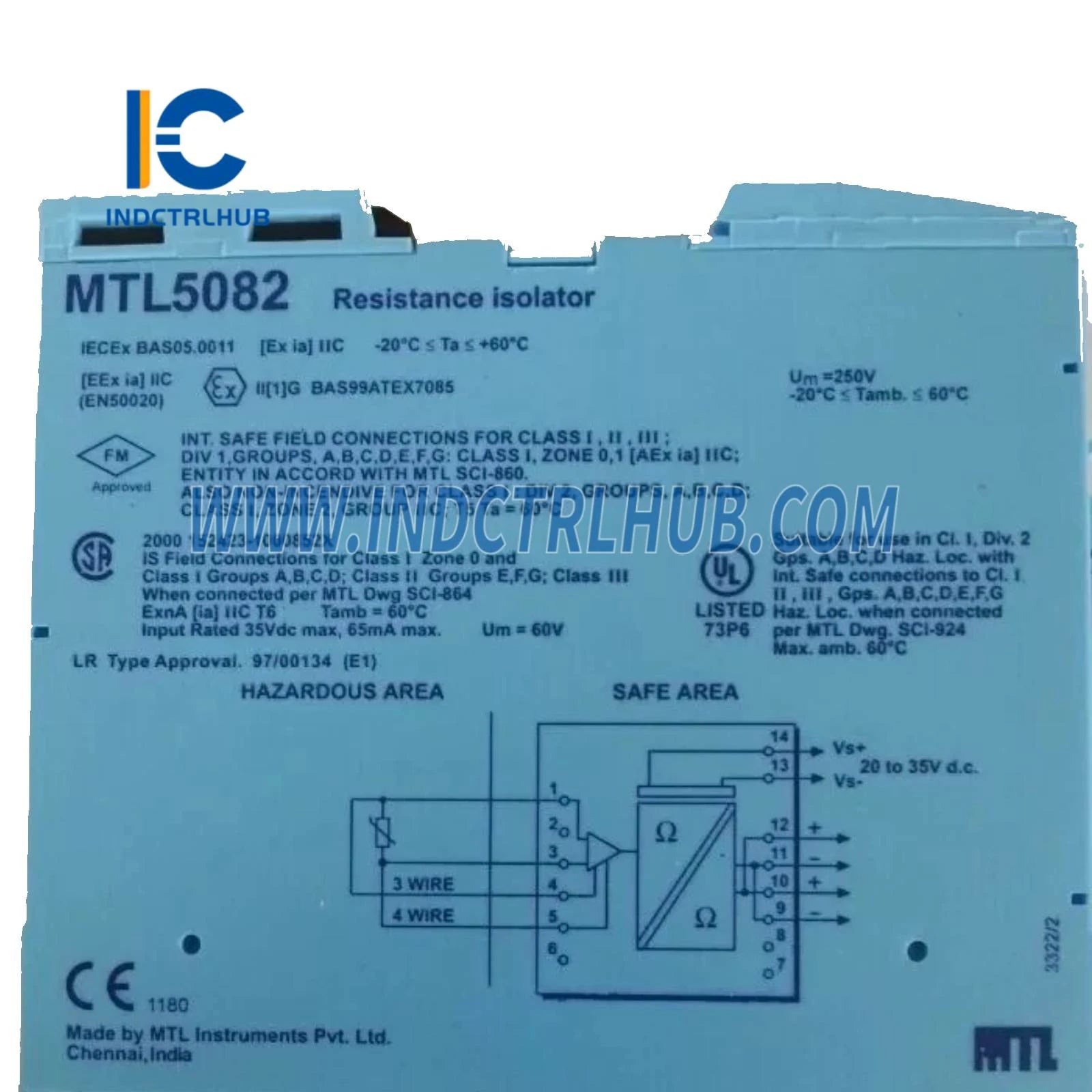

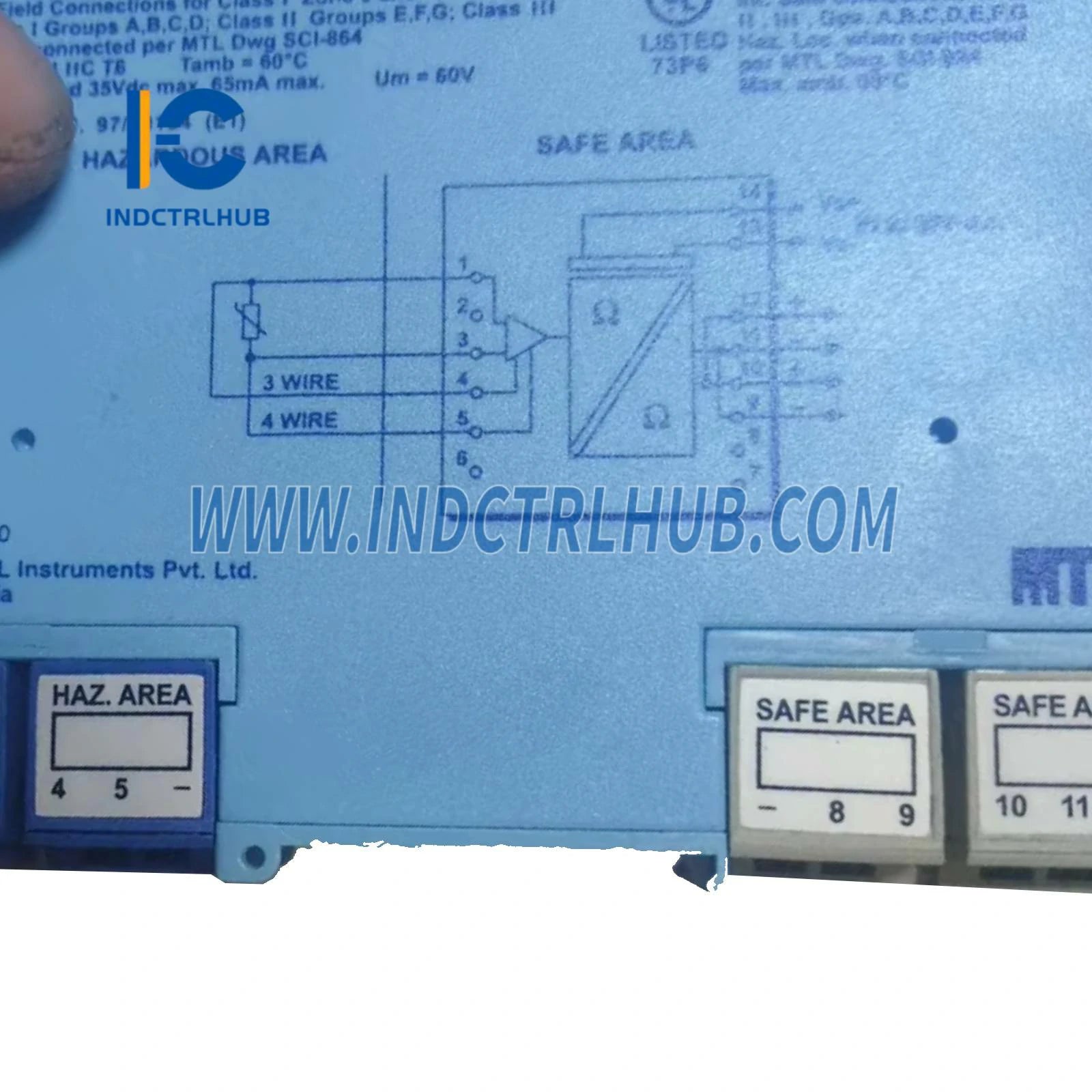

| Funksie | Koppel 2-, 3- of 4-draad RTD's (bv. Pt100) in gevaarlike gebiede |
| Stelsel Kompatibiliteit | Veiligheidsbestuurder, Experion PKS, Honeywell TPS, ander industriële stelsels |
| Vervangingsstatus | Gestaak, vervang deur MTL 5582B |
Funksionele Spesifikasies
| Kenmerk | Spesifikasie |
|---|---|
| Invoer Tipe | 2-, 3- of 4-draad RTD (bv. Pt100), glydraad, of weerstand seine |
| Uitset Tipe | 4-20 mA analoog uitset |
| Kanaaltelling | Enkel kanaal |
| Veiligheidsintegriteit | Geskaik vir SIL 2 toepassings volgens IEC 61508 |
| Isolasie | Galvaniese isolasie tussen inset, uitset en kragtoevoer |
| Diagnostiek | Ondersteun lynfoutopsporing vir oop of kortsluitings |
| Monteerplek | Veilige area, koppelvlak met veldtoestelle in gevaarlike areas (Sone 0, 1, 2) |

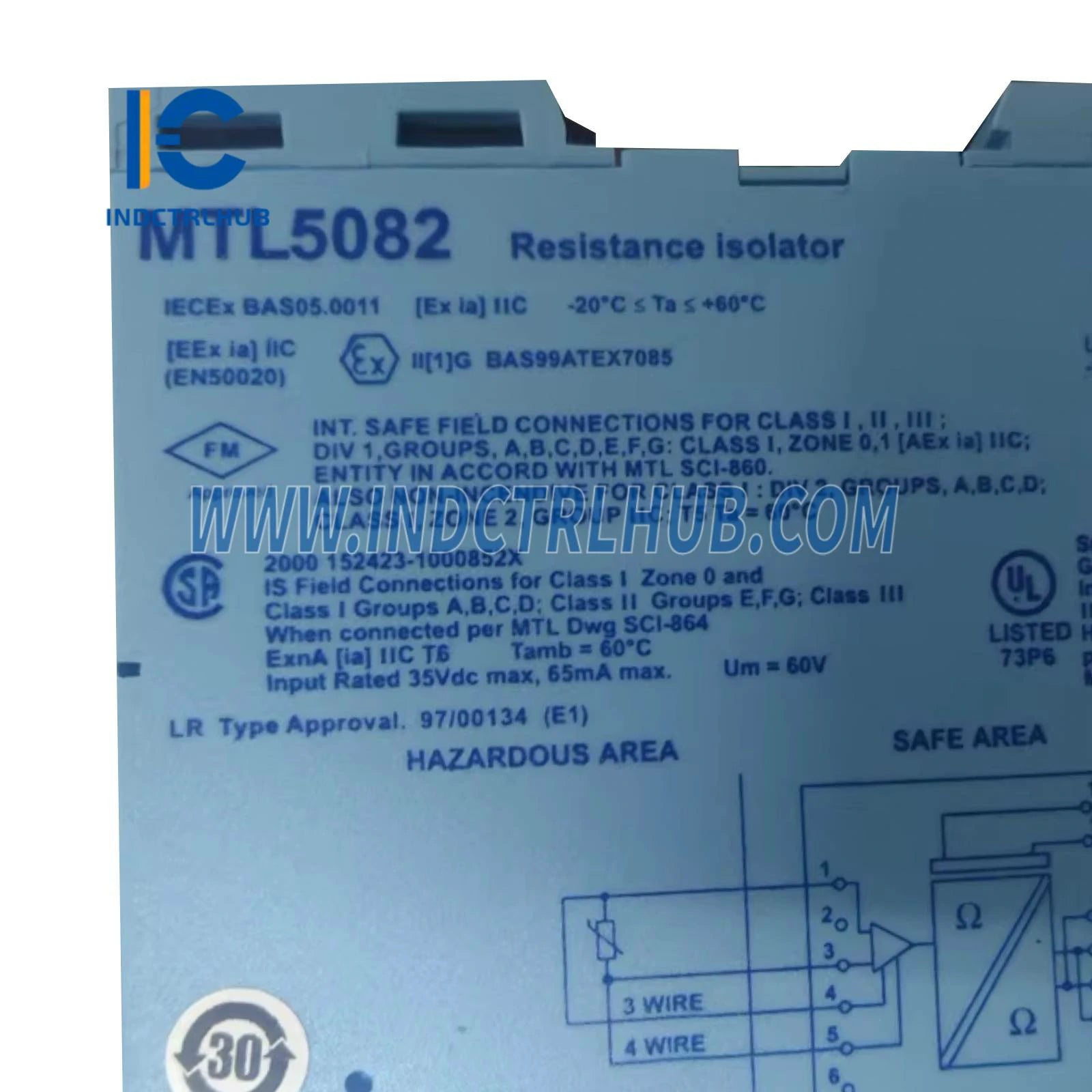

| Sertifisering | Intrinsiek veilig vir gevaarlike area verbindings (ATEX, FM, CSA) |
Elektriese Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Inset Sein | Weerstand: 0-400 Ω (tipies vir Pt100 RTD) |
| Uitsetsein | 4-20 mA (proporsioneel tot weerstand inset) |
| Kragvoorsiening | 20-35 VDC |
| Kragverbruik | 1.2 W tipies |
| Isolasiespanning | 250 V AC tussen inset/uitset en kragtoevoer |
| Nauwkeurigheid | ±0.1% van die omvang |
| Temperatuurkoëffisiënt | ±0.01% per °C |
Omgewingspesifikasies
| Parameter | Spesifikasie |
|---|---|
| Bedryfstemperatuur | -20°C tot 60°C (-4°F tot 140°F) |
| Bergingstemperatuur | -40°C tot 80°C (-40°F tot 176°F) |
| Relatiewe Vogtigheid | Bedryfs: 5% tot 95% nie-kondenseer |
Fisiese Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Montering | DIN rel montering |
| Afmetings | 104.8 x 16.3 x 114 mm (H x B x D) |
| Gewig | 150 g |
| Bedrading | Skroefterminale vir inset-, uitset- en kragverbindings |
