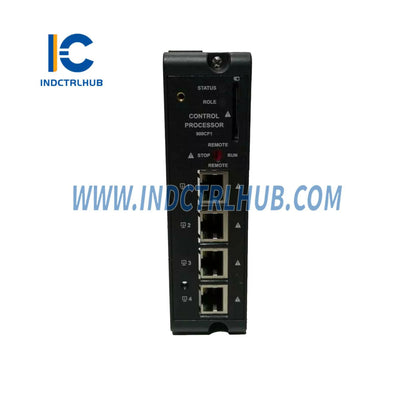

Product Description
Algemene inligting
|
Attribuut |
Beskrywing |
|---|---|
|
Vervaardiger |
Honeywell |
|
Produkreeks |
ControlEdge PLC |
|
Modelnommer |
900CP1-0200 |
|
Model Tipe |
Beheerverwerkingsmodule |
|
Vrystelling |
R180.1 |
Tegniese Spesifikasies
Prestasie & Kapasiteit
|
Item |
Spesifikasie |
|---|---|
|
Maks I/O-modules |
144 |
|
Maksimum Analoog Kanale |
2304 |
|
Maksimum Digitale Kanale |
4608 |
|
Maksimum Uitbreidings I/O-rakke (Nie-Redundant) |
11 |
|
Maksimum Uitbreidings I/O-rakke (Redundant) |
12 |
|
Opdraguitvoeringstyd |
85 µs per 1000 ST opdragte |
Hardeware Kenmerke
|
Item |
Spesifikasie |
|---|---|
|
Verwerker |
Dual Core ARM Cortex-A9, 667 MHz |
|
Programmeringsgeheue |
10 MB (5 MB program + 5 MB data) |
|
Flitsgeheue |
256 MB |
|
RAM |
256 MB ECC |
|
SD-kaart Ondersteuning |
Tot 32 GB (Klas 6/10) |
|
Reële-tyd-klok |
2 weke bewaring na kragverlies |
|
Waakhond Timer |
Ja |
|
I/O-skanderingstyd |
10–3000 ms verstelbaar |
|
Oorskakeltyd |
< 100 ms |
|
Bedryfsmodusse |
Hardloop Gesluit, Stop Gesluit, Afstandsbediening Hardloop, Afstandsbediening Gestop |
|
LED's |
2 drie-kleur LED's wat status en rol aandui |
Kommunikasie
|
Item |
Spesifikasie |
|---|---|
|
Ethernet Poorte |
4 × RJ45, afskerm, outo-kruis |
|
Hawespoed |
10/100BaseTx, outo-opsporing |
|
Isolasie |
1500 Vrms vir 1 min |
|
Oorgangsbeskerming |
600 W piek puls (10×1000 µs) |
|
Diagnostiese LED's |
Ja (per hawe) |
Ondersteunde Protokolle (Havens 1 & 2):
-
MODBUS TCP/UDP
-
OPC UA (Kliënt & Bediener)
-
HART-IP
-
CDA-reaksie
-
EtherNet/IP-bediener
-
DNP3
-
MQTT (Sparkplug B)
-
IEC60870-5-104
-
EUCN (wanneer dit as ELMM funksioneer)
-
IPsec, FTE, Ingeboude Firewall
Ondersteunde Protokolle (Hawens 3 & 4):
-
EtherNet/IP-kliënt
-
PROFINET IO-beheerder
Datatlogging
|
Item |
Spesifikasie |
|---|---|
|
Media |
Flits of opsionele SD-kaart |
|
Interval |
1s, 5s, 10s, 1min, 5min, 10min, 1uur |
|
Tydstempelresolusie |
1 ms |
Modbus-ondersteuning
|
Funksionaliteit |
Besonderhede |
|---|---|
|
Rol |
Meester & Slaaf |
|
Ethernet |
MODBUS TCP/UDP |
|
Serieel |
MODBUS RTU/ASCII via 900ES1-0100 |
|
Maksimum Slaafverbindings |
64 per Ethernet-poort, 32 per Seriële poort |
|
Maksimum Meesterverbindings |
16 per Ethernet-poort |
|
Maksimum Registers |
16000 |
|
Registergrootte |
16/32/64 bit |
OPC UA-ondersteuning
|
Funksionaliteit |
Besonderhede |
|---|---|
|
Rol |
Bediener & Kliënt |
|
Veranderlikes (Bediener) |
2000 |
|
Veranderlikes (Kliënt) |
500 |
|
Datatipes |
BOOL, SINT, INT, DINT, FLOAT, STRING, DateTime, ens. |
|
Sekuriteit |
Ondersteun verskeie OPC UA-sekuriteitsbeleide |
|
Sertifikate |
GDS “Push” en “Pull” model |
MQTT-ondersteuning
|
Item |
Spesifikasie |
|---|---|
|
Ladingtipe |
Sparkplug B |
|
Makelaars |
1 aktief + 1 rugsteun |
|
Datatipes |
BOOL, SINT, INT, DINT, REAL, LREAL |
|
QoS-vlakke |
0, 1, 2 |
|
TLS |
v1.2, v1.3 |
|
Stoor & Stuur |
Ondersteun |
Omgewings
|
Item |
Spesifikasie |
|---|---|
|
Bedryfstemperatuur |
-40 tot +70°C |
|
Bergingstemperatuur |
-40 tot +85°C |
