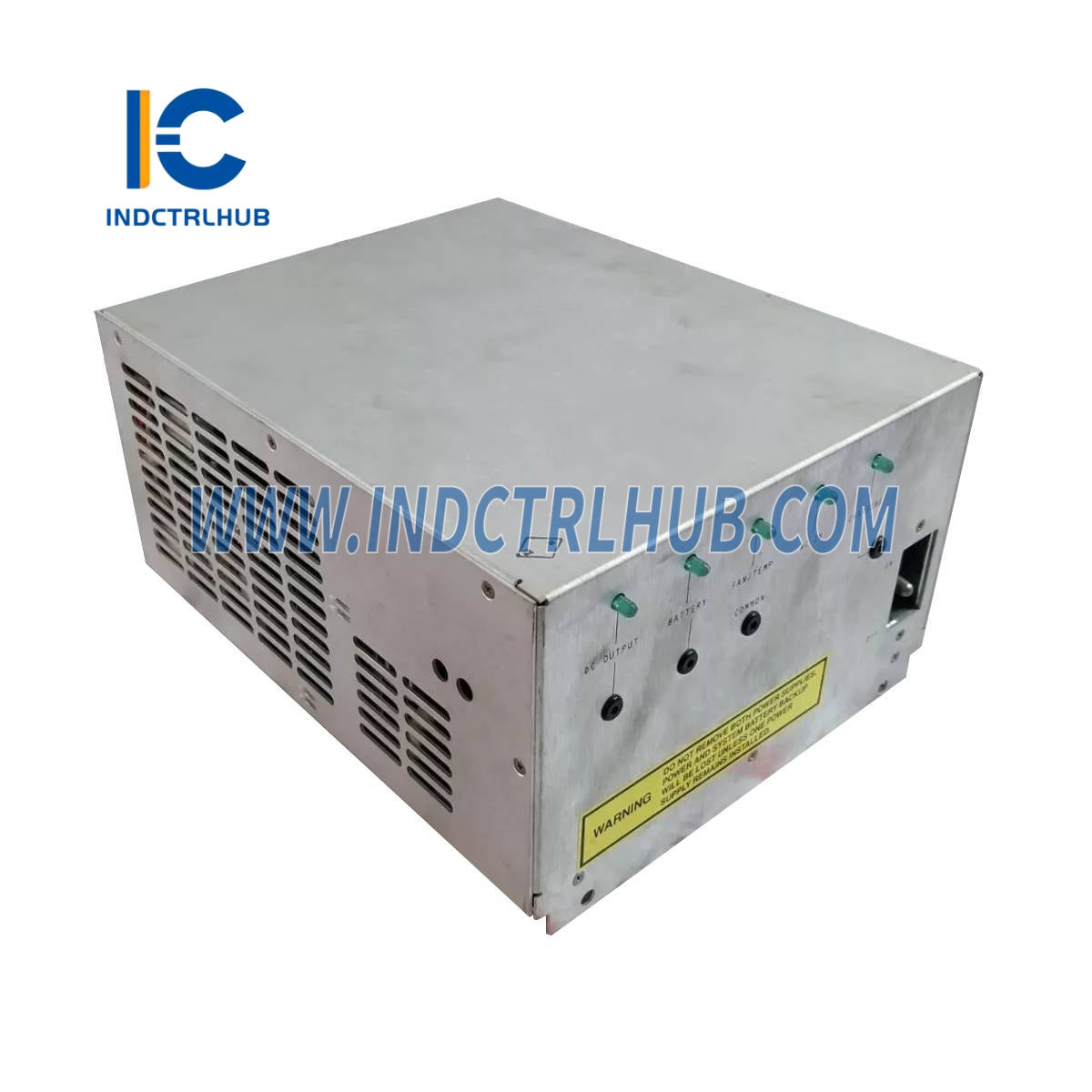

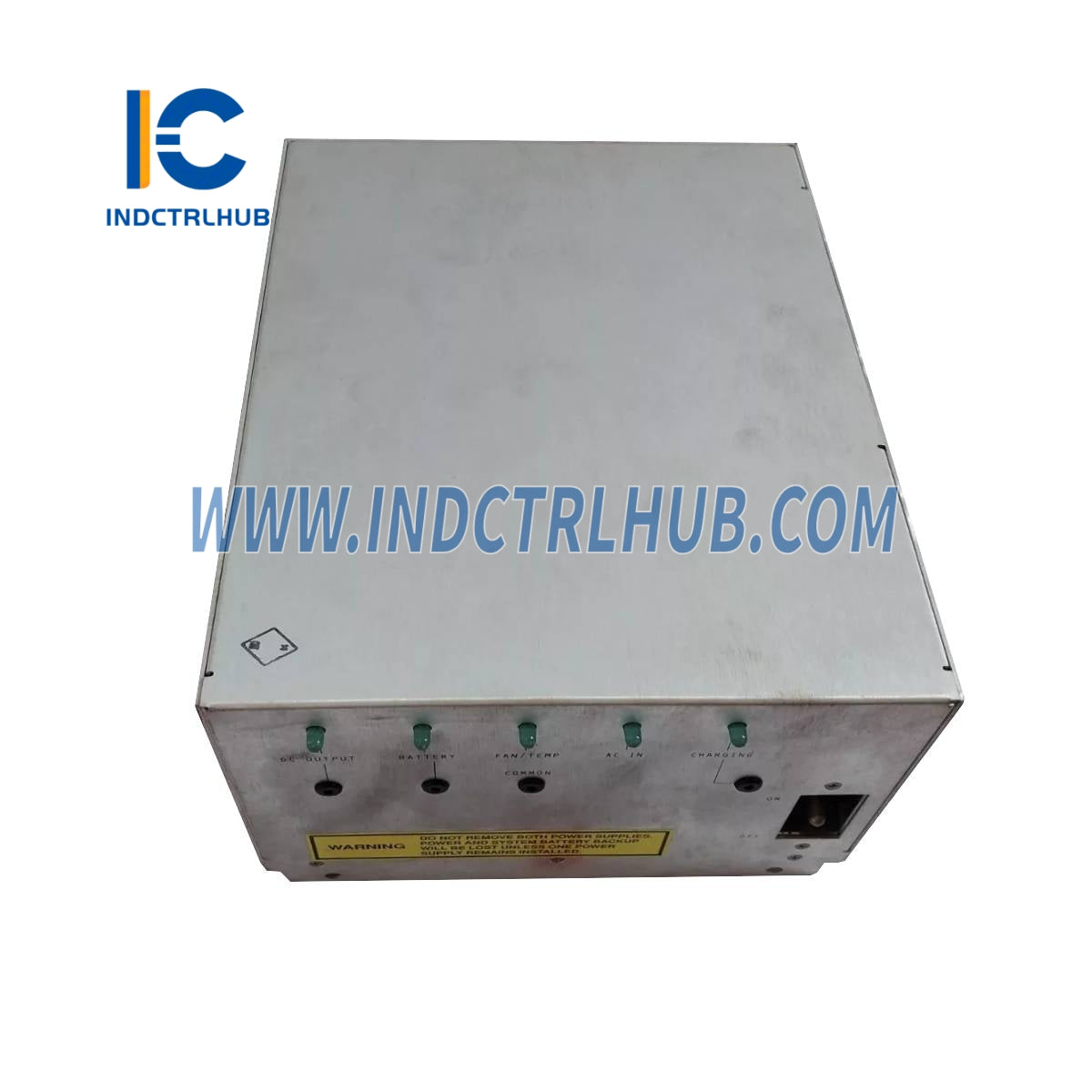

Honeywell 51109684-100 HPM Kragtoevoer
Produk Oorsig
- Die Honeywell 51109684-100 is 'n kragvoorsieningsmodule ontwerp vir gebruik in Honeywell se Universal Control Network (UCN) toerustingkaste, spesifiek vir die Process Manager (PM), Advanced Process Manager (APM), en High-Performance Process Manager (HPM) stelsels binne die TDC 3000 en Experion Process Knowledge System (PKS) platforms. Hierdie dubbelhandelsmerk Cherokee International ACX631 kragvoorsiening bied betroubare AC/DC-uitset, ondersteun beide AC-lyn en 48 VDC battery-insette, en sluit 'n batterylaaikring in. Dit is krities vir die aandryf van UCN-stelsels in industriële outomatiseringsaansoeke oor nywerhede soos olie en gas, chemiese en vervaardiging.
- [](https://dcscenter.com/dcs/honeywell/ucn-universal-control-network/51109684-100)[](https://westernprocess.com/item/51109684100)
Tegniese Spesifikasies
- Die 51109684-100 het die volgende spesifikasies gebaseer op standaardkenmerke vir hierdie model:
| Spesifikasie | Besonderhede |
|---|---|
| Model/Deel Nommer | 51109684-100 |

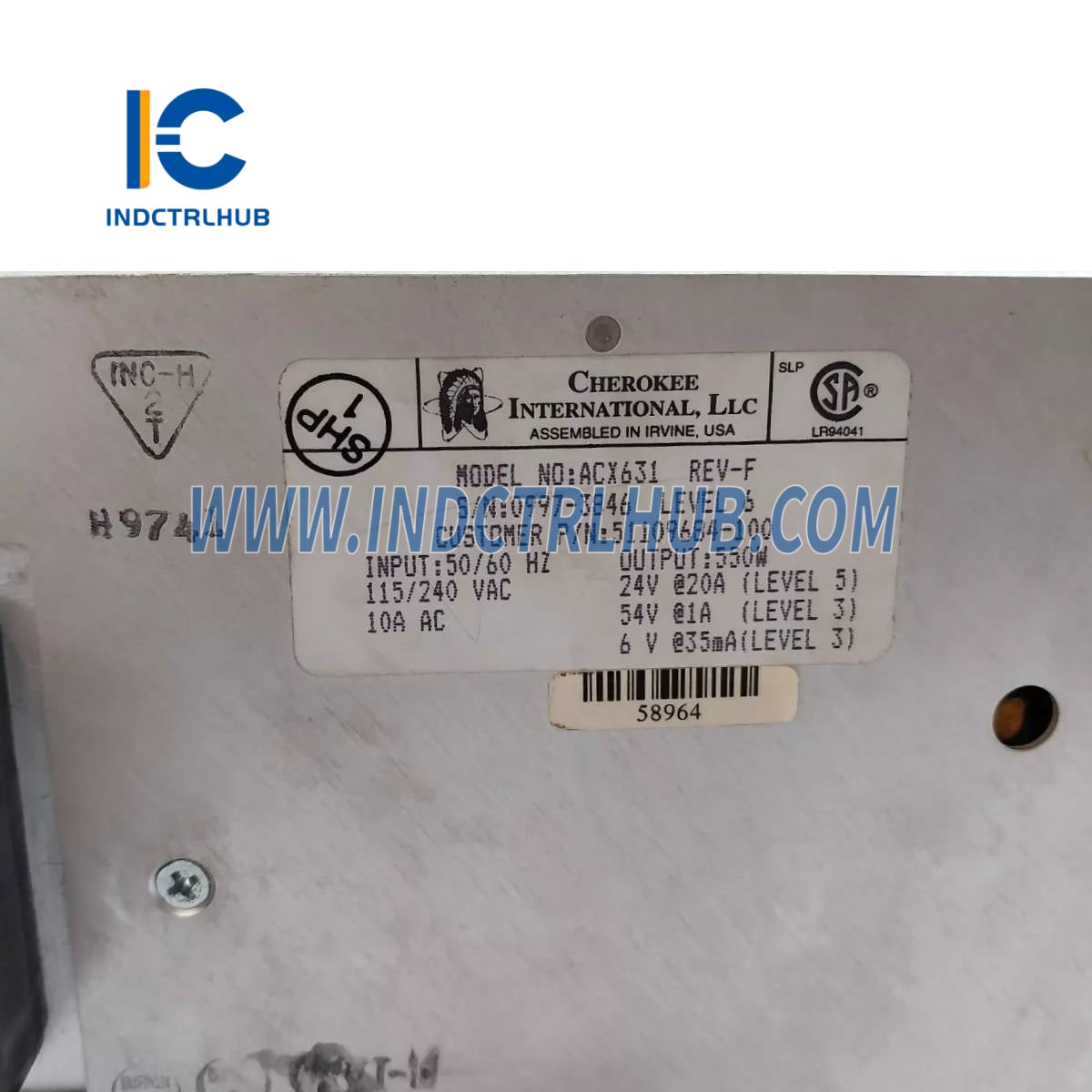

| Vervaardiger | Honeywell (dubbelhandelsmerk met Cherokee International ACX631) |
| Beskrywing | HPM Kragvoorsiening, AC/DC Uitset |
| Reeks | TDC 3000 / Experion PKS (PM, APM, HPM) |
| Ingangsspanning | 85 tot 264 VAC of 48 VDC (battery) |
| Uitset Spanning | 25.25 VDC by 10 A (AC-lyn) 24.25 VDC (48 VDC battery) 6 VAC by 35 mA (lynfrekwensie-sinchronisasie) |
| Uitsetstroom | 10 A (nominaal) |
| Battery Laai | Sluit 48 VDC batterylaaikring in |
| Bedryfstemperatuur | -20°C tot +55°C (-4°F tot +131°F) by volle las Afgradering bo 55°C teen 0.5 A/°C tot +65°C (149°F) |
| Gewig | Ongeveer 2 kg |
Bykomende Besonderhede
- Die 51109684-100 sluit die volgende bykomende inligting in gebaseer op sy standaardgebruik en dokumentasie:
- Funksie: Verskaf stabiele krag aan UCN-toerustingkaste, ondersteun redundante konfigurasies met elke kragvoorsiening gevoed deur 'n toegewyde kragbron om stelselbetroubaarheid te verbeter.
- [](https://www.pco2.com/HPM-Power-Supply-51109684-100-p/51109684-100.htm)
- Montering: Word in UCN-toerustingkaste geïnstalleer vir PM-, APM- of HPM-stelsels, ontwerp vir maklike integrasie en vervanging.
- Kompatibiliteit: Kompatibel met Honeywell se TDC 3000 en Experion PKS-stelsels; alternatiewe onderdeelnommers sluit in 51198947-100 en 51198651-100.
- [](https://dcscenter.com/dcs/honeywell/ucn-universal-control-network/51109684-100)
- Konfigurasie: Nie CE-gekwalifiseer nie (later modelle soos 51198947-100 is CE-gekwalifiseer); ondersteun parallelle werking van verskeie kragvoorsienings vir verhoogde kapasiteit.
- [](https://westernprocess.com/item/51198947100)
- Sertifiserings: Voldoen aan UL- en CSA-standaarde; nie CE-gekwalifiseer nie (verwys na later modelle vir CE-nakoming).
