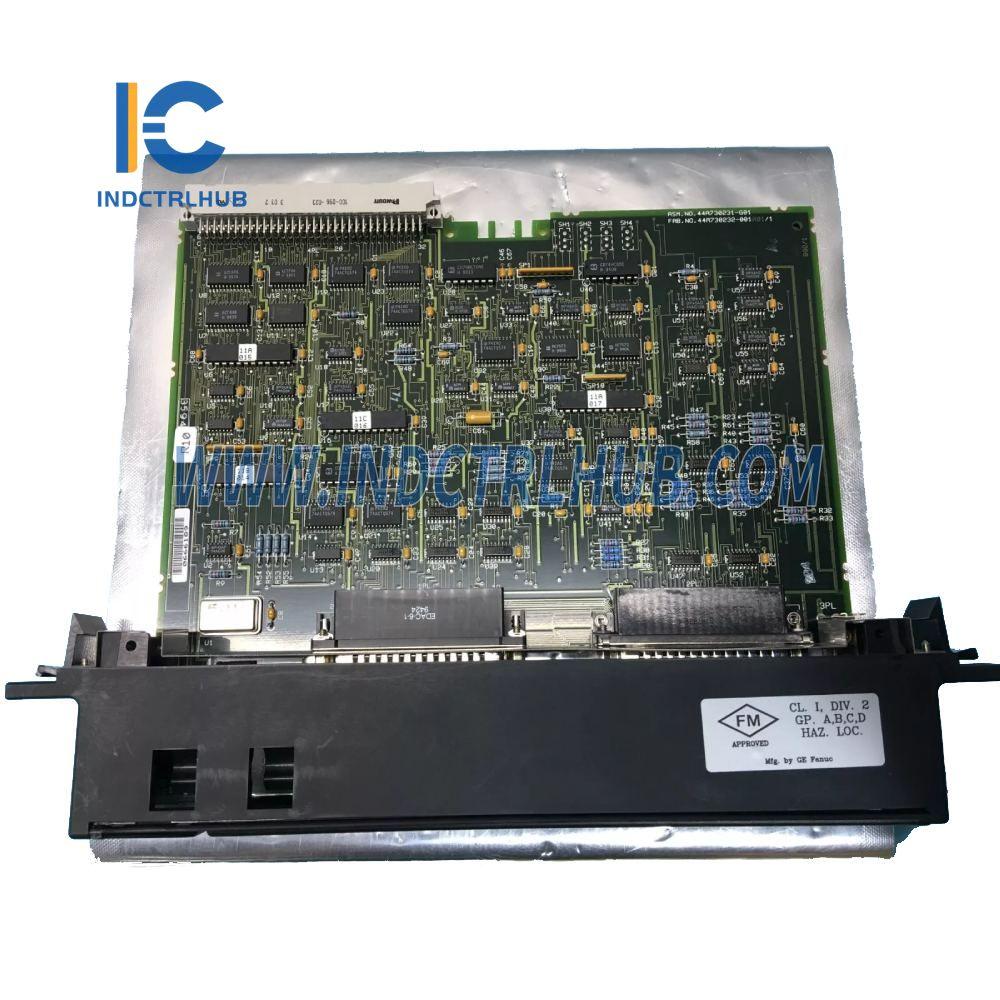

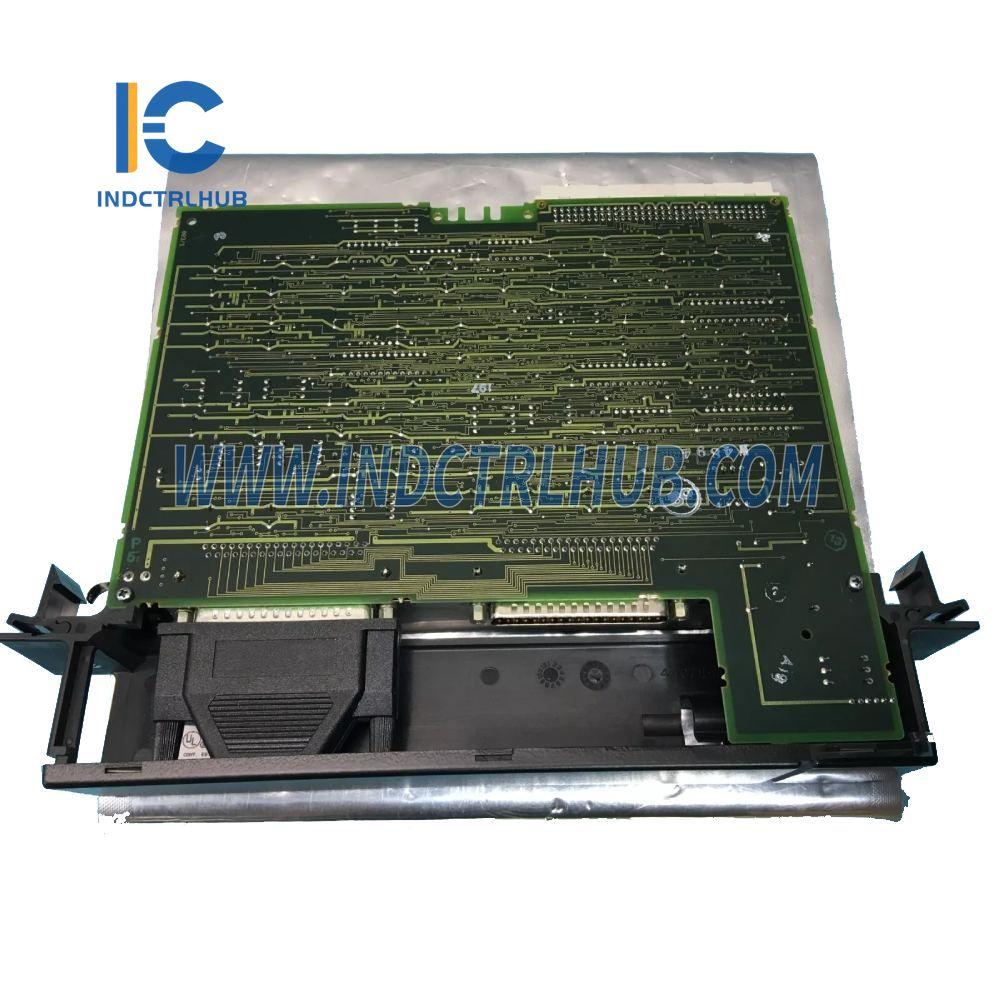

GE IC697BEM733D Afstandbeheer I/O Skandeerder

Produk Inligting: General Electric IC697BEM733D Afstand I/O Skandeerder

Vervaardiger:

• General Electric (GE)

Model/Deelnommer:

• IC697BEM733D

Beskrif:

Die IC697BEM733D is 'n Genius Afstand I/O Skandeerder ontwerp vir gebruik met die GE 90-70 Reeks PLC. Dit word gebruik om IC697 I/O modules te koppel aan 'n IC66 bus, wat die PLC toelaat om I/O modules te hanteer wat ver van die sentrale verwerker geleë is. Hierdie module ondersteun beide diskrete en analoog I/O modules en kan 'n verskeidenheid ander modules soos PCM, ADS, en analoog uitbreidingsmodules bestuur. Die IC697BEM733D maak 'n beduidende afstand van tot 7500 voet (2275 meter) vanaf die beheerder moontlik, wat buigsame en doeltreffende oplossings vir verspreide beheerstelsels bied.

Die module ondersteun 128 inset-/uitsetbytes per afstandspunt en kan tot ag racks in 'n enkele afstandspunt hanteer, met racks wat verbind word deur 'n bus sender en 'n bus ontvanger. Dit is versoenbaar met 9-slot en 5-slot racks, met 'n maksimum afstand van 50 voet (15 meter) tussen die eerste en laaste racks in 'n afstandspunt.

Belangrike Oorwegings:

• Die afstandspunt kan diskrete en analoog I/O modules akkommodeer, maar I/O onderbrekings, bus beheerders, kommunikasie modules, of enige modules wat COMREQ instruksies benodig, word nie in 'n afstandspunt ondersteun nie.
• Die IC697BEM733D is ontwerp om gebruik te word met IC697 PLC stelsels, alhoewel dit ook beheer kan word deur ander PLC's of rekenaars wat 'n IC66 bus kan bestuur (bv. IC660 PLC's, IC655 PLC's, of rekenaars toegerus met 'n PCIM, QBIM, of GENI-gebaseerde koppelvlak).

Belangrike Kenmerke:

• Max Afstand vanaf Beheerder: 7500 voet (2275 meter)
• Diskrete en Analoog I/O Ondersteuning: Ondersteun beide diskrete en analoog I/O modules, insluitend PCM, ADS, en analoog uitbreidingsmodules
• Aantal Racks per Afstandspunt: Tot 8 racks per afstandspunt (met 9-slot of 5-slot racks)
• Maksimum Afstand Tussen Racks: 50 voet (15 meter) van eerste tot laaste rack in die afstandspunt
• Data Tempo: 38.4 Kbaud
• Invoer/Uitskakel Punte: 128 bytes per afstandspunt (totale invoer en uitvoer)
• Module Verenigbaarheid: Werk met IC697 I/O modules, sowel as bus senders, bus ontvangers, en ander modules soos PCM en ADS.
• Geen Onderbreking of COMREQ Ondersteuning: Afstandspunte kan nie I/O onderbrekings, bus beheerders, of kommunikasie modules wat op COMREQ instruksies staatmaak, hê nie.
