Product Description
Algemene Inligting
|
Parameter |
Besonderhede |
|---|---|
|
Vervaardiger |
Algemene Elektrisiteit |
|
Model/Deelnommer |
IC693CPU313 |
|
Beskrywing |

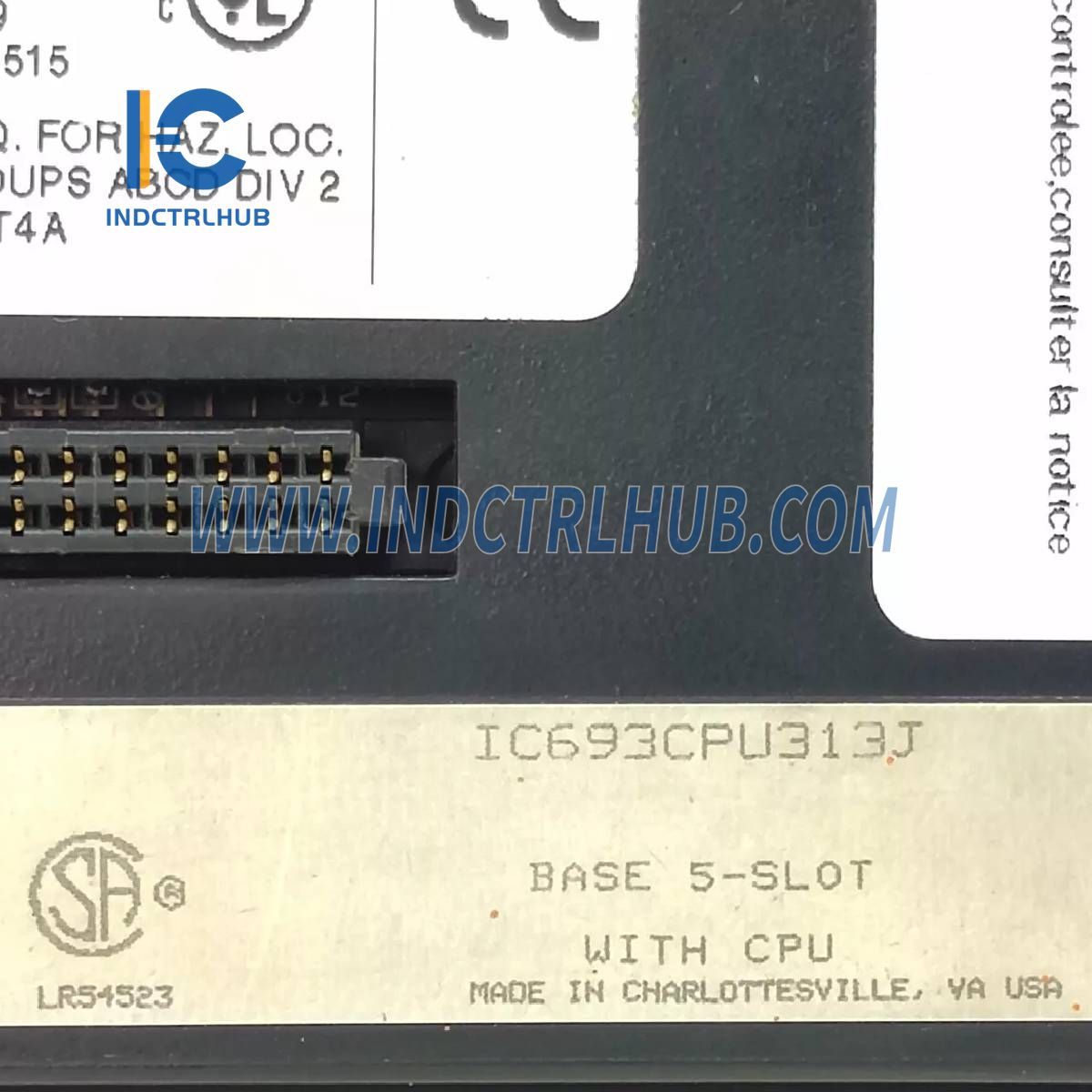

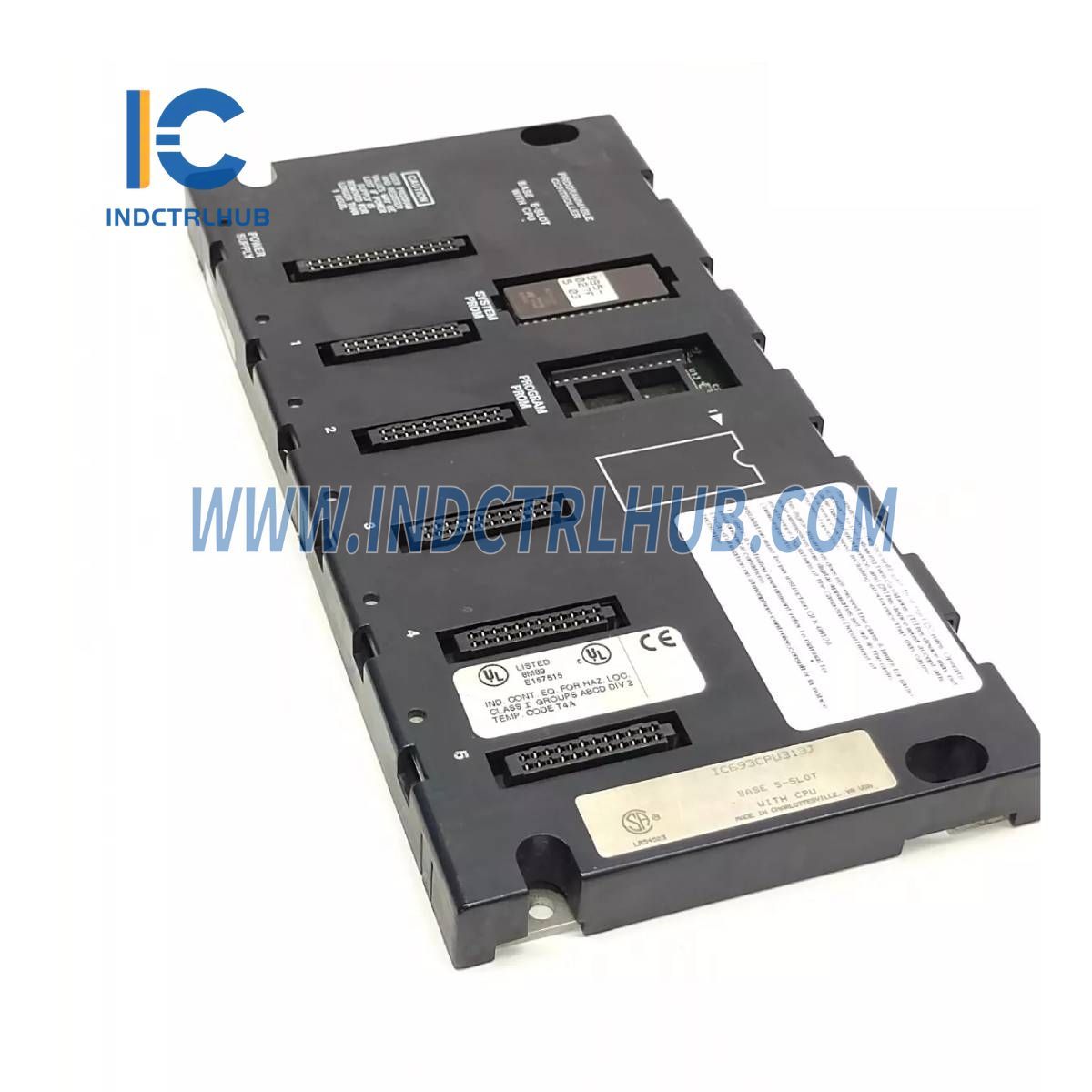

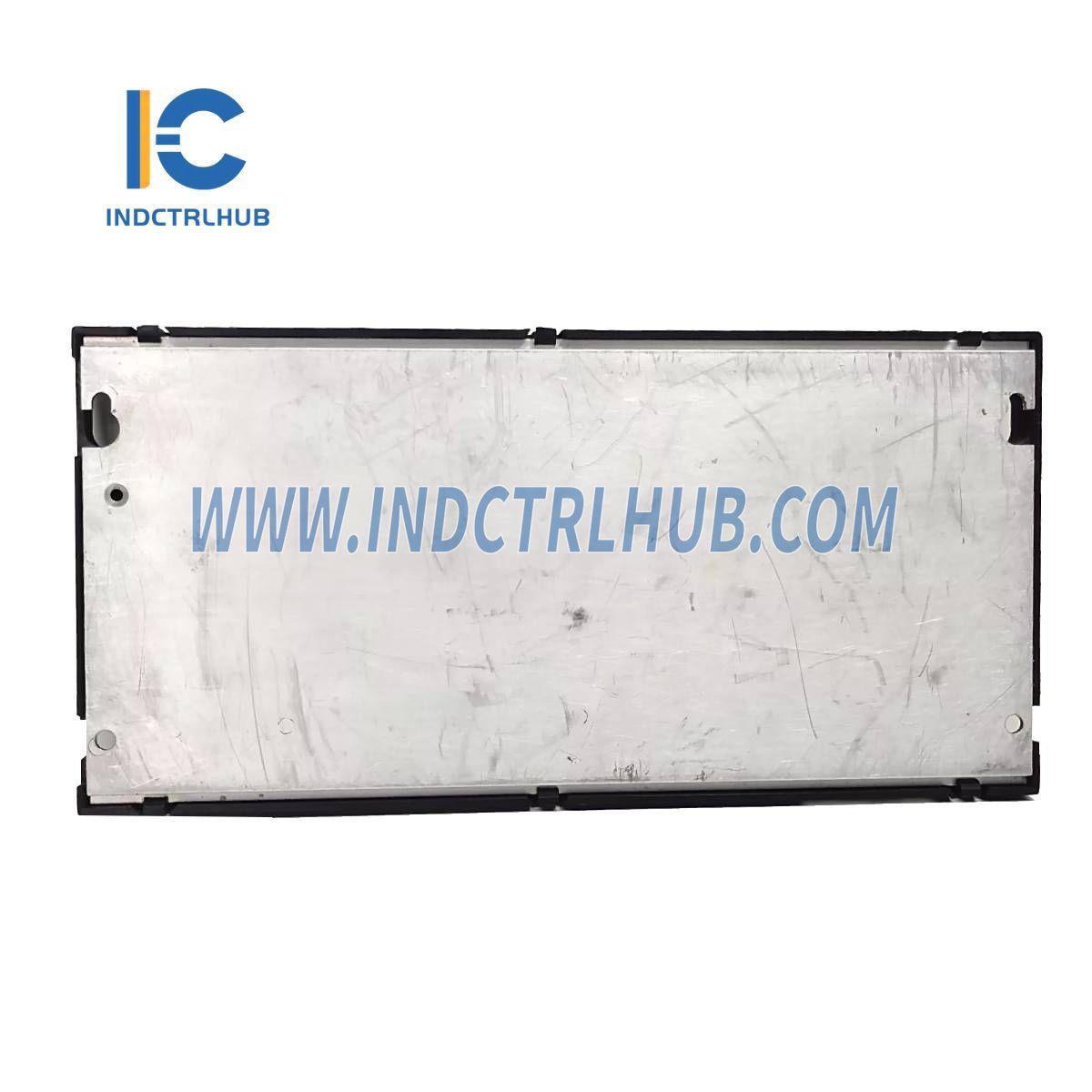

Reeks 90-30 5-Slot Ingebedde CPU Basisplaat |
Tegniese Spesifikasies
|
Parameter |
Besonderhede |
|---|---|
|
CPU Tipe |
5-slot basisplaat met ingebedde CPU |
|
Totale basisplate per stelsel |
1 |
|
Lading benodig vanaf kragvoorsiening |
430 mA vanaf +5 VDC-voorsiening |
|
Verwerkerspoed |
10 MHz |
|
Verwerkertipe |
80188 |
|
Bedryfstemperatuur |
0 tot 60°C (32 tot 140°F) omgewingstemperatuur |
|
Tipiese skanspoed |
0.6 ms per 1K logika (boolse kontakte) |
|
Gebruikerprogramgeheue (maksimum) |
12K Byte (6K byte voor vrystelling 7) |
|
Diskrete Insetpunte - %I |
160 (maksimum - gekombineerde insette + uitsette) |
|
Diskrete Uitsetpunte - %Q |
160 (maksimum - gekombineerde uitsette + insette) |
|
Diskrete Globale Geheue - %G |
1280 bis |
|
Interne Spoele - %M |
1024 bis |
|
Uitset (Tydelik) Spoele - %T |
256 bis |
|
Stelselstatusverwysings - %S |
128 bisse (%S, %SA, %SB, %SC - 32 bisse elk) |
|
Registergeheue - %R |
1024 woorde |
|
Analoog Insette - %AI |
64 woorde |
|
Analoog Uitsette - %AQ |
32 woorde |
|
Stelselregisters |
16 woorde (%SR) – slegs vir verwysingstabelbesigtiging, nie vir gebruikerslogika-program nie |
|
Tydmeters/Tellers |
170 |
|
Verskuiwingsregisters |
Ja |
|
Ingeboude Poorte |
1 (gebruik koppelvlak op PLC kragtoevoer); Ondersteun SNP slaaf en SNP-X slaaf protokolle |
|
Kommunikasie |
Ondersteun multidrop, Ethernet, FIP, Profibus, GBC, GCM, GCM+ opsiemodules |
|
Oorskryf |
Nee |
|
Battery-ondersteunde Klok |
Nee |
|
Onderbrekings |
Nee |
|
Soort Geheueberging |
RAM en opsionele EPROM of EEPROM |
|
PCM/CCM Kompatibiliteit |
Nee |
