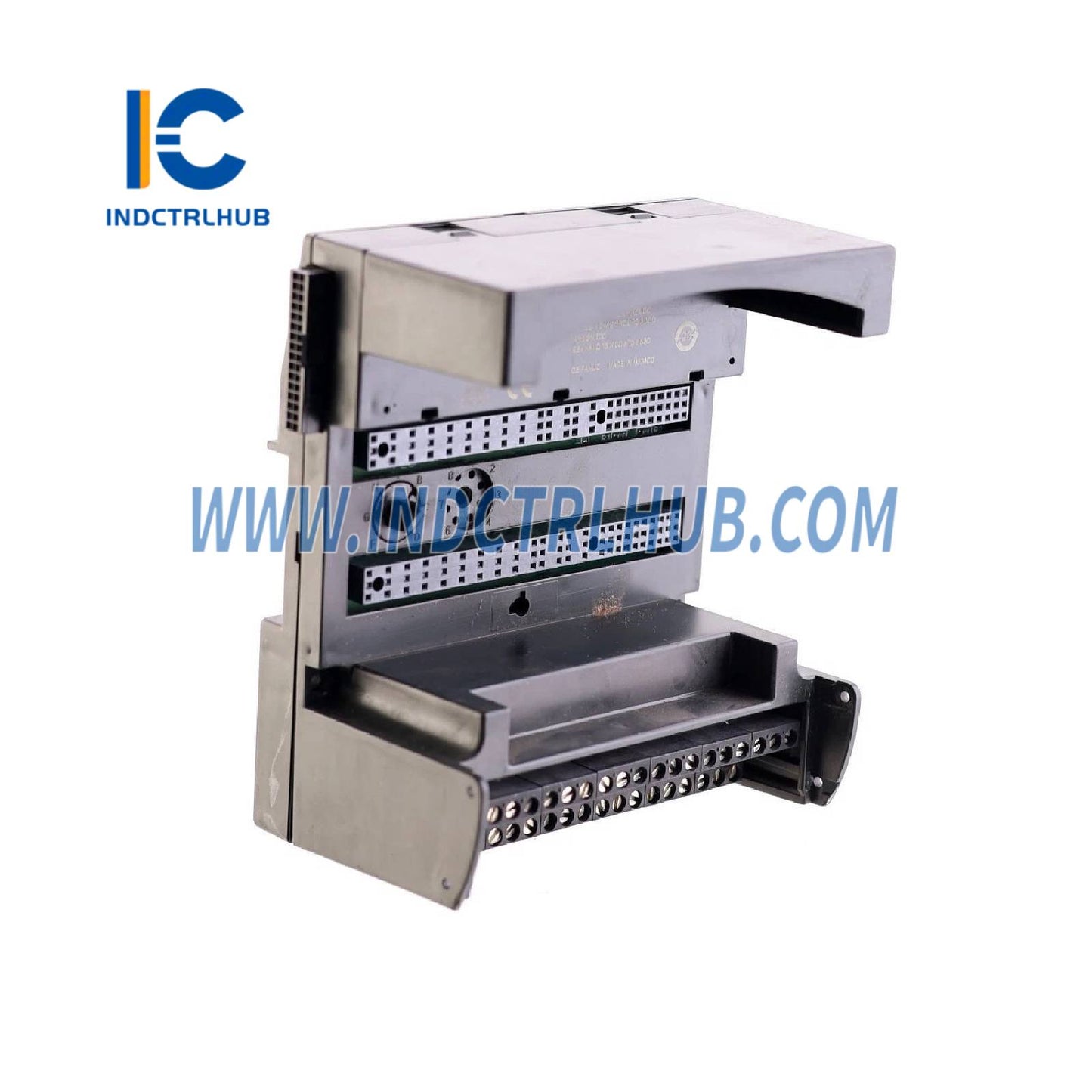

GE IC200CHS002K VersaMax I/O Draerbasis
GE IC200CHS002K VersaMax I/O Draerbasis
Manufacturer: General Electric
Product No.: IC200CHS002K
Condition:1000 in stock
Product Type: VersaMax I/O Draagbasis
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Ondersteuning
- 30-dae Terugsendings
- Vinnige Versending
Produkbesonderhede
| Parameter | Besonderhede |
|---|---|
| Vervaardiger | General Electric |
| Model-/Onderdelnommer | IC200CHS002K |
| Beskrywing | VersaMax I/O Draerbasis (Boks-Styl, Hersiening K) |
Produk Oorsig
| Parameter | Besonderhede |
|---|---|
| Onderdelnommer | IC200CHS002K |
| Produk Naam | IC200CHS002 VersaMax Boks-Styl I/O Draer |
| Toepassing | Monteer VersaMax I/O modules (diskreet, analoog, spesiaal) in DIN-rail of paneel-gemonteerde PLC-rakke; verskaf boksstyl veer-klem terminaals vir vinnige, betroubare veldbedrading |
| Kompatibiliteit | Alle VersaMax I/O modules (IC200MDLxxx, IC200ALGxxx, IC200MDDxxx); ondersteun CPU, NIU, uitbreiding, en hoë-digtheid I/O konfigurasies |
| Funksie | Verskaf agterpaneelkrag, veldkragverspreiding, module-sleuteling, en vibrasie-bestande veer-klem terminaals; Hersiening K sluit in uitgebreide temperatuur, verbeterde EMI, en verbeterde etikettering |
Funksionele Spesifikasies
| Parameter | Besonderhede |
|---|---|
| Monteringstipe | 35 mm DIN-rail (EN 50022) of paneelmontering (met skroewe) |
| Module Gleuwe | 1 gleuf (enkel I/O module) |
| Terminalblokke | Doosstyl veeklem, verwyderbaar, 36 terminale (18 per kant) |
| Terminal Draadgrootte | 14_24 AWG (0.2_2.5 mm²) solied/gestrande |
| Terminal Aktuering | Druk-in veekas; gereedskapvrye insetting, skroewedraaier vrylating |
| Veldkrag | 3 geïsoleerde gemeenskappe: +24 V DC, 0 V, FG (raamgrond) |
| Agterpaneel Krag | +5 V DC en +3.3 V DC word van aangrensende draer of kragtoevoer deurgegee |
| Kragverspreiding | Daisy-ketting via sykoppelstukke (links/rechts) |
| Module Sleuteling | Meganiese sleutel voorkom verkeerde module-insetting |
| Module Houvas | Vasgeskroefde sluiting |
| Etikettering | Laser-geëtste terminalnommers, kleurgekodeerde gemeenskappe, QR-kode vir bedradingdiagram |
| LED-aanwysers | Geen (status via I/O-module) |
| Konfigurasie | Steek-en-speel; outomaties opgespoor deur VersaMax CPU/NIU |
| Warm Wissel | Ondersteun (met versoenbare I/O-modules en CPU-firmware) |
Elektriese Spesifikasies
| Parameter | Besonderhede |
|---|---|
| Agterpaneelspanning | +5 V DC ±5%, +3.3 V DC ±5% |
| Agterpaneelstroom | Tot 3 A totaal (beperk deur kragtoevoer) |
| Veldkragspanning | 18_30 V DC (nominaal 24 V) |
| Veldkragstroom | Tot 10 A per draer (eksterne gesmelte) |
| Isolasie | 1500 V RMS veld-na-agterpaneel (via I/O-module) |
| Aarding | Toegewese FG-terminal; sluit outomaties aan op DIN-rail |
Meganiese Spesifikasies
| Parameter | Besonderhede |
|---|---|
| Afmetings (H x B x D) | 133.4 mm _ 63.5 mm _ 70 mm (5.25" _ 2.5" _ 2.76") |
| Gewig | 0.33 lb (0.15 kg) |
| Huismateriaal | Hoë-impak polikarbonaat (UL94-V0), UV-bestand |
| Kleur | Ligte grys (RAL 7035) |
| Terminal Deksel | Geskuif, deursigtig, met geïntegreerde etikethouer |
| DIN Rel Slot | Veerbelaste klem met loslaat-oortjie |
Omgewingspesifikasies
| Parameter | Besonderhede |
|---|---|
| Bedryfstemperatuurbereik | -40°C tot +70°C (uitgebreid) |
| Stoor Temperatuurbereik | -40°C tot +85°C |
| Lugvogtigheid | 5% tot 95% nie-kondenseer |
| Trilling | IEC 60068-2-6 (10g, 10_500 Hz) |
| Skok | IEC 60068-2-27 (50g, 11 ms) |
| Behuizinggradering | IP20 |
Hersiening K Verbeterings
| Verbetering | Besonderhede |
|---|---|
| Uitgebreide Temperatuur | -40°C tot +70°C werking |
| EMV Immuniteit | IEC 61000-4-2/3/4/5/6 Vlak 4 |
| Etikettering | Laser-geëtste + QR-kode vir mobiele bedradingstoegang |
| Veerklemme | Hoër retensiekrag (15 N) |
| Aarding | Verbeterde FG-kontakbetroubaarheid |
Nakoming van standaarde
| Standaard | Nakoming |
|---|---|
| IEC 61131-2 | Ja |
| CE Merk | Ja |
| UL/cUL | Ja (Lêer E201567) |
| CSA | Ja |
| Klas I Afdeling 2 | Ja (Groep A, B, C, D) |
| ATEX/IECEx Sone 2 | Ja |
| RoHS 3 | Ja |
| REACH | Ja |
